| 제품 유형 | 배터리 충전기 |
| 브랜드 | Sony |
| 모델 | BCU1A |
| 전원 | 100-240 V AC, 50/60 Hz |
| 전력 소비 | 46 W |
| 충전 출력 | 16,4 V, 2,4 A / 1,5 A |
| DC 출력 | 12 V, 3,0 A |
| 크기 (L × H × P) | 약 128 × 45 × 98 mm |
| 무게 | 약 340 g |
| 사용 온도 (충전) | 0 °C ~ 45 °C |
| 사용 온도 (DC 출력) | -5 °C ~ +45 °C |
| 보관 온도 | -20 °C ~ +60 °C |
| 배터리 호환성 | Sony 리튬 이온 배터리 팩 (BP-U35, BP-U70, BP-U100) |
| 표시등 | CHARGE (주황/녹색 점멸, 녹색 점등); DC OUT (녹색) |
| 주요 기능 | 리튬 이온 배터리 충전; 외부 전원 공급용 DC 출력 |
| 안전 | 단락 보호, 호환되지 않는 배터리 감지, 이상 시 자동 정지 |
| 관리 및 청소 | 마른 천으로 닦기; 물 및 결로에 노출 방지 |
| 제공 액세서리 | 설치 설명서, 보증서 |
| 예비 부품 및 수리 가능성 | 교체 가능한 AC 전원 코드; 자격 있는 기술자에 의한 수리 |
자주 묻는 질문 - BCU1A SONY
사용자 질문 BCU1A SONY
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 배터리 충전기 무료 PDF 형식! 매뉴얼 찾기 BCU1A - SONY 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BCU1A 브랜드 SONY.
사용 설명서 BCU1A SONY

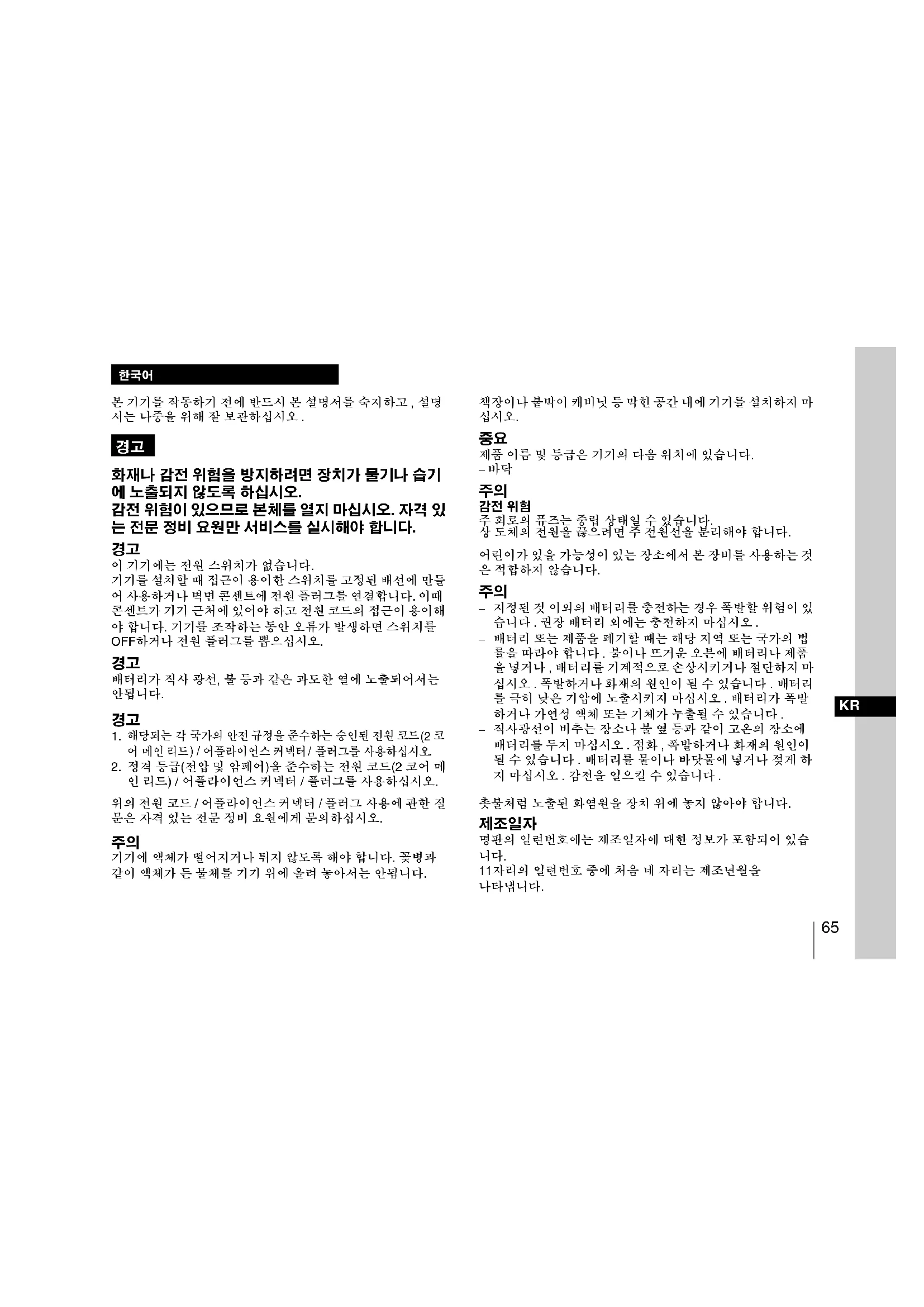

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.
경고
화재나 감전 위험을 방지하려면 장치가 물기나 습기에 노출되지 않도록 하십시오.
감전 위험이 있으므로 본체를 열지 마십시오. 자격 있는 전문 정비 요원만 서비스를 실시해야 합니다.
경고
이 기기에는 전원 스위치가 없습니다.
기기를 설치할 때 접근이 용이한 스위치를 고정된 배선에 만들어 사용하거나 벽면 콘센트에 전원 플러그를 연결합니다. 이때 콘센트가 기기 근처에 있어야 하고 전원 코드의 접근이 용이해야 합니다. 기기를 조작하는 동안 오류가 발생하면 스위치를 OFF하거나 전원 플러그를 뽑으십시오.
경고
배터리가 직사 광선, 불 등과 같은 과도한 열에 노출되어서는 안됩니다.
경고
- 해당되는 각 국가의 안전 규정을 준수하는 승인된 전원 코드(2 코어 메인 리드)/어플라이언스 커넥터/ 플러그를 사용하십시오
- 정격 등급(전압 및 암폐어)을 준수하는 전원 코드(2 코어 메인 리드)/어플라이언스 커넥터/플러그를 사용하십시오.
위의 전원 코드/어플라이언스커넥터/플러그 사용에 관한 질문은 자격 있는 전문 정비 요원에게 문의하십시오.
주의
기기에 액체가 떨어지거나 튜지 않도록 해야 합니다. 꽃병과 같이 액체가 든 물체를 기기 위에 올려 놓아서는 안됩니다.
책장이나 봄박이 캐비넛 등 막힌 공간 내에 기기를 설치하지 마십시오.
중요
제품 이름 및 등급은 기기의 다음 위치에 있습니다. -바닥
주의
감전 위험
주 회로의 푼즈는 중립 상태일 수 있습니다. 상 도체의 전원을 끊으려면 주 전원선을 분리해야 합니다.
어린이가 있을 가능성이 있는 장소에서 본 장비를 사용하는 것은 적합하지 않습니다.
주의
-지정된것 이외의 배터리를 충전하는 경우 폭발할 위험이 있습니다.권장 배터리 외에는 충전하지 마십시오.
배터리 또는 제품을 폐기할 때는 해당 지역 또는 국가의 법률을 따라야 합니다. 불이나 뜨거운 오븐에 배터리나 제품을 넣거나, 배터리를 기계적으로 손상시키거나 절단하지 마십시오. 폭발하거나 화재의 원인이 될 수 있습니다. 배터리를 극히 낮은 기압에 노출시키지 마십시오. 배터리가 폭발하거나 가연성 액체 또는 기체가 누출될 수 있습니다.
-직사광선이 비추는 장소나 불 옆 등과 같이 고온의 장소에 배터리를 두지 마십시오. 점화, 폭발하거나 화재의 원인이 될 수 있습니다. 배터리를 물이나 바닷물에 넣거나 젖게 하지 마십시오. 감전을 일으킬 수 있습니다.
€™불처럼 노출된 화염원을 장치 위에 놓지 않아야 합니다.
제조일자
명판의 일련번호에는 제조일자에 대한 정보가 포함되어 있습니다.
11자리의 일련번호 중에 처음 네 자리는 제조년월을 나타냅니다.
예:
07033000001
0703은 제조일자에 해당하는 2007년 3월을 나타냅니다.
목차
개요 67
각부의 위치 및 기능 68
배터리 팩 총전 69
사양 70
개요
BC-U1A 배터리 충전기는 Sony 리튬 이온 배터리 팩을 충전합니다. 이 배터리 충전기는 장치에 DC 전원을 공급할 수 있습니다.
참고
이 기기가 작동시 일부 문제가 발생할 경우에는 AC 전원에서 AC 전원 코드를 뽑아 전원 공급을 차단합니다.
기기를 사용하여 충전할 수 있는 배터리 팩과 기기에 연결할 수 있는 장치에 대한 자세한 내용은 Sony Professional 세품 웹 사이트를 방문하십시오.
Sony Professional 제품 웹 사이트 홈페이지:
미국 http://pro.sony.com
캐나다 http://www.sonybiz.ca
라틴 아메리카 http://sonypro-latin.com
유럽 http://www.pro.sony.eu/pro
중동,아프리카 http://sony-psmea.com
러시아 http://sony.ru/pro/
브라질 http://sonypro.com.br
호주 http://pro.sony.com.au
뉴질랜드 http://pro.sony.co.nz
일본 http://www.sonybsc.com
아시아 태평양 http://pro.sony-asia.com
대한민국 http://bp.sony.co.kr
중국 http://pro.sony.com.cn
인도 http://pro.sony.co.in

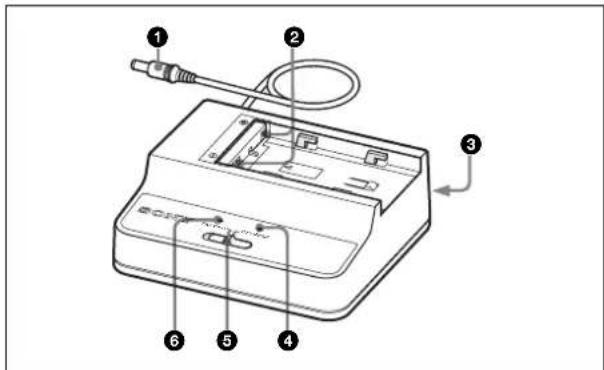

각부의 위치 및 기능
모드 선택 스위치가 DC OUT으로 설정되어 있으면 DC 전원을 공급합니다.
참고
장치에 규정값 이상의 공급 전원을 연결하지 마십시오.
②충전 커넥터
전원을 공급하여 리튬 이온 배터리 팩을 충전합니다. 리튬 이온 배터리 팩이 아닌 배터리 팩을 잘못 부착하면 충전 전류가 자동으로 차단됩니다.
③AC 입력 커넥터
AC 전원 코드를 통해 AC 전원에 연결합니다.
④CHARGE 표시등
모드 선택 스위치가 CHARGE로 설정된 배터리 팩을 충전하는 동안 부착된 배터리 팩의 충전 상태를 표시합니다.
자세한 내용은 "배터리 팩 총전"(69페이지)을 참조하십시오.
⑤모드 선택 스위치
CHARGE:리튬 이온 배터리 팩 충전
DC OUT: DC 전원 공급
⑥DC OUT 표시등
모드 선택 스위치가 DC OUT으로 설정되어 있고 DC 전원이 공급 중이면 녹색으로 점등됩니다.
문제가 감지되면 인디케이터가 어두워집니다.

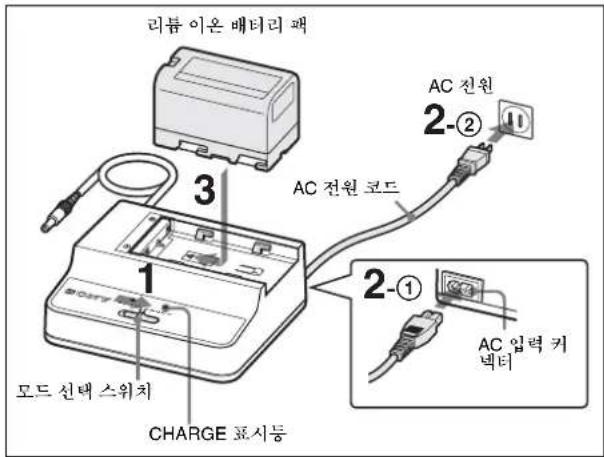

배터리 팩 충전
2 AC 전원 코드를 사용하여 BC-U1A의 AC 입력 커넥터와 AC 전원을 연결합니다.
3 배터리 펡을 부착합니다.
삼각형 표시가 충전 커넥터를 향하도록 배터리 팩을 놓고
회살표 방향으로 밀어 넣습니다. 충전 커넥터에 결합되도
록 떨각 소리가 날 때까지 배터리 팩을 밀어 넣습니다.
충전이 시작되고 CHARGE 표시등이 충전 상태를 표시합니다.
주황색으로 점멸:0\~80% 충전됨
녹색으로 점멸:80%이상 충전됨
녹색으로 점등: 완전히 충전됨
주황색, 녹색, 꺼짐이 반복되며 깜박임: 충전 대기 상태
이 기기에는 온도로 제어되는 총전 제어 기능이 있습니다.
배터리 내부 온도가 0 °C 이하이거나 60 °C 이상이면 기기
가 대기 상태가 되며 충전이 되지 않습니다.온도가 0℃를
넘거나60℃아래로 떨어지면 다시 총전이 시작됩니다.
참고
리튬 이온 배터리 팩이 아닌 배터리 팩을 부착하면 충전 전류가 자동으로 차단됩니다. 지정된 배터리 팩만 충전하십시오.
배터리 팩 분리
부착된 배터리 팩을 부착시의 반대 방향으로 믿 다음 위로 당기 심시오.
충전 시간
완전히 소비된 배터리 팩을 완전히 충전하는 데 소비되는 시간은 다음과 같습니다.
BP-U35: 약 90 분
BP-U70: 약 150 분
BP-U100: 약 210 분
이상이 감지되는 경우
충전시 다음 상황이 감지되면 CHARGE 표시등이 주황색과 녹색으로 번갈아 점멸합니다.
-충전이 시작된 후 빠른 충전이 시작되지 않는 경우.
-규정된 시간 내에 충전이 완료되지 않는 경우.
-충전 중인 배터리의 전압이 규정 수준을 초과하는 경우.
- 내부 전압이 규정 수준을 초과하는 경우.
- 내부 전압이 규정 수준 아래로 떨어진 경우.
사양
전압 소스 100 V \~ 240 V AC, 50/60 Hz
소비 전력 46 W
전류 매출 충전: 82 VA(100 V), 105 VA(240 V)
출력 충전: 16.4 V, 2.4 A/1.5 A
DC 출력: 12 V, 3.0 A
작동 온도 충전: 0 °C \~ 45 °C(32 °F \~ 113 °F)
(5^1/8×1^13/16×3^7/_8 인치)(돌춘부 제외)
중량 약 340 g(12 oz)
기본 제공 액세서리
취급 설명서(1)
보증서(1)
디자인 및 사양은 예고 없이 변경될 수 있습니다.
주의
-사용 전에는 항상 정상적으로 작동하는지 확인하십시오. SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 배상 또는 변상하지 않습니다.
-SONY는 이 장치에 의해 발생했거나 제 3 자가 제기한 어떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다.
- SONY는 어떤 상황이든 상관 없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.
이 장치를 추운 곳에서 따뜻한 곳으로 갑자기 가져오거나 주변 온도가 갑자기 높아진 경우에는 물방울이 장치의 외부 표면 및 / 또는 내부에 생길 수 있습니다. 이 현상을 응결이라고 합니다. 응결이 발생하면 장치를 끄고 응결이 제거될 때까지 기다린 후 장치를 작동시키십시오. 응결이 있는 상태에서 장치를 작동시키면 장치가 손상된 수 있습니다.
전해질 커페시터의 기대 수명은 일반 사용 온도에서 정상적으로 사용할 경우 약 5 년입니다 (하루 8 시간, 매달 25 일). 위의 평균적인 기준을 초과해서 사용하면 기대 수명이 줄어 듣 수 있습니다.
-안전을 위해 Sony 배터리 팩만 사용하십시오.
- 이장치의 배터리단자(배터리 팩 및 AC 어댑터의 커넥터)는 소모품입니다.
배터리단자의 핀이 충격 또는 진동에 의해 구부러지거나 변형되거나 장기간 실외 사용으로 인해 부식된 경우 장치의 전원에 제대로 공급되지 않을 수 있습니다.
장치가제대로 작동되도록 유지하고 장치의 사용 가능한 수명을 연장하기 위해 정기점검을 실시하는 것이 좋습니다. 점검에 대한 자세한 내용은 Sony 서비스 또는 판매 담당자에게 문의하십시오.
