사용 설명서 BC-L160 SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

경고

화재나 감전 위험을 방지하려면 장치가 물기나 습기에 노출되지 않도록 하십시오.

감전 위험이 있으므로 본체를 열지 마십 시오. 자격 있는 전문 정비 요 원만 서비스를 실시해야 합니다.

이 기기는 접지되어야 합니다.

경고

기기를 설치할 때 접근이 용이한 스위치를 고정된 배선에 만들어 사용하거나 벽면 콘센트에 전원 플러그를 연결합니다. 이때 콘센트가 기기 근처에 있어야 하고 전원 코드의 접근이 용이해야 합니다. 기기를 조작하는 동안 오류가 발생하면 스위치를 OFF 하거나 전원 플러그를 뽑으십시오.

주의

기기에 액체가 떨어지거나 튜지 않도록 해야 합니다. 꽃병과 같이 액체가 든 물체를 기기 위에 올려 놓아서는 안됩니다.

기기가 꺼져 있더라도 벽면 콘센트에 기기가 연결되어 있으면 AC 전원 (주전원)이 끊어진 것이 아닙니다.

중요

명판은 바닥에 있습니다.

경고

배터리가 직사 광선, 불 등과 같은 과도한 열에 노출되어서는 안됩니다.

주의

배터리를 잘못 교체하면 폭발 위험이 있습니다. 제조업체에서 권장하는 것과 같거나 상응하는 배터리 타입으로만 교체하십시오. 사용한 배터리는 제조업체의 지침에 따라 폐기 하십시오.

경고

이 경고는 미국 이외의 사용자에게 적용됩니다.

1. 해당되는 각 국가의 안전 규정을 준 수하는 접지부가 있는 승인된 전원 코드 (3 코어 메 인 리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오.
2. 정격 전압 및 암페어를 준수하는 전원 코드 (3 코어 메인 리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오.

위의 전원 코드 (3 코어 메인 리드) / 어플라이언스 커넥터 / 플러그 사용에 관한 질문은 자격 있는 전문 정비 요원에게 문의하십시오.

목차

개요 110

특징 110

사전 조치 111

주요부 위치와 기능 112

작동 115

배터리 팩 접속 115

배터리 팩 총전 116

외부 장치로 DC 전원 공급 118

배터리 용량 확인 118

세부 사양 119

개요

BC-L160 배터리 총전기는 SONY 리튬 이온 배터리 팩을 4 개까지 동시에 총전하거나 외부장치로 DC 전원을 공급할 수 있습니다.

특징

배터리 팩 4 개까지 동시 충전

배터리 팩을 4 개까지 접속할 수 있으며 동시에 충전할 수 있습니다.

효율적인 충전

BC-L160은 배터리 팩간 상호 전달이 가능한 BP-GL95A와 같은 배터리 팩을 급속 충전할 수 있습니다.

충전 모드 스위치 가능

BC-L160은 배터리 팩이 완전 총전되지 않도록 설정함으로써 배터리의 수명을 연장시킬 수 있습니다.

소형,경량

BC-L160은 소형, 경량으로 휴대하기 편리합니다.

기능 확인

BC-L160 은 완전히 충전된 배터리의 방전시간을 통해 배터리 팩의 용량을 확인할 수 있습니다.

배터리 정보 표시

접속된 배터리 팩의 용량, 잔여 충전시간, 충전과 방전 사이클 횟수와 같은 정보가 표시 화면에 표시됩니다.

스ük 기능

90% 이상 충전된 배터리 팩이 접속되면 재충전하지 않습니다.

100W 까지 DC 전원 공급

BC-L160 은 DC 전원코드 (별매) 와 연결된 장치로 DC 전원을 100W 까지 공급할 수 있습니다.

냉각 팬

BC-L160 이 배터리 팩을 충전하거나 외부 장치로 DC 전원을 공급할 경우, 내부 냉각 팬이 작동합니다. 낮은 충전 전류로 충전하면 팬 회전이 줄며 무소음 모드로 충전할 수도 있습니다.

卍

DC-L1(NP-1B 어댑터)과 DC-L90(BP-90A 어댑터)은 니켈 카드몸 배터리 팩을 충전할 수 없습니다.

Sony 리튬 이온 배터리 팩

BC-L160 를 사용하여 총전할 수 있는 배터리 팩에 대한 자세한 내용은 Sony Professional 제품 웹 사이트를 방문하십시오.

Sony Professional 제품 웹 사이트 홈페이지 :

미국 http://pro.sony.com 캐나다 http://www.sonybiz.ca 라틴 아메리카 http://sonypro-latin.com

유럽 http://www.pro.sony.eu/pro 중동, 아프리카

http://sony-psmea.com

러시아 http://sony.ru/pro/ 브라질 http://sonypro.com.br

호주 http://pro.sony.com.au 뉴질랜드

http://pro.sony.co.nz 일본 http://www.sonybsc.com 아시아 태평양 http://pro.sony-asia.com

대한민국 http://bp.sony.co.kr

중국 http://pro.sony.com.cn 인도 http://pro.sony.co.in

사전 조치

배터리 충전기

• BC-L160 은 0℃\~45℃의 작동 환경에서 사용해 주십시오. 저온에서는 충전 성능이 저하되므로 배터리 팩을 10℃\~30℃에서 충전할 것을 권장합니다.
  •BC-L160 을 먼지가 많은 곳이나 부 식성 가스가 발생하는 곳에서 사용하 거나 보관하지 마십시오.
• BC-L160을 직사광선에 노출되는 곳에서 사용하거나 보관하지 마십시오.
  -환풍구를 막지 마십시오.

배터리 팩

• 완전히 충전된 경우에도 배터리 팩은 서서히 자연 방전됩니다. 충전 후에는 가능한 배터리 팩을 빨리 사용해 주십시오.
  -배터리 팩은 사용할 장치에 접속하거나 전용 케이스에 넣어 휴대하고 보관해 주십시오.
  -배터리 팩의 수명을 연장하기 위해 서 늘한 곳 (약 20℃) 에 보관하며 10℃ \~30℃에서 충전해 주십시오.
• 온도가 10℃ 이하일 때에는 배터리 팩의 성능이 저하될 수 있으며 배터리 팩의 사용시간이 단축될 수 있습니다. 사용시간을 최대한 연장시키기 위해서는 사용 전에 실내 온도 (약 20℃)로 배터리 팩을 따뜻하게 해 주십시오
  -여분의 배터리 팩을 준비해 두시킬 권장합니다.

리튬이온 배터리 팩은 기억 효과가 없습니다. 재충전 전에 완전히 방전할 필요가 없습니다.

배터리 팩의 사용시간이 현저하게 단축되면 새 제품으로 교환할 시기입니다.

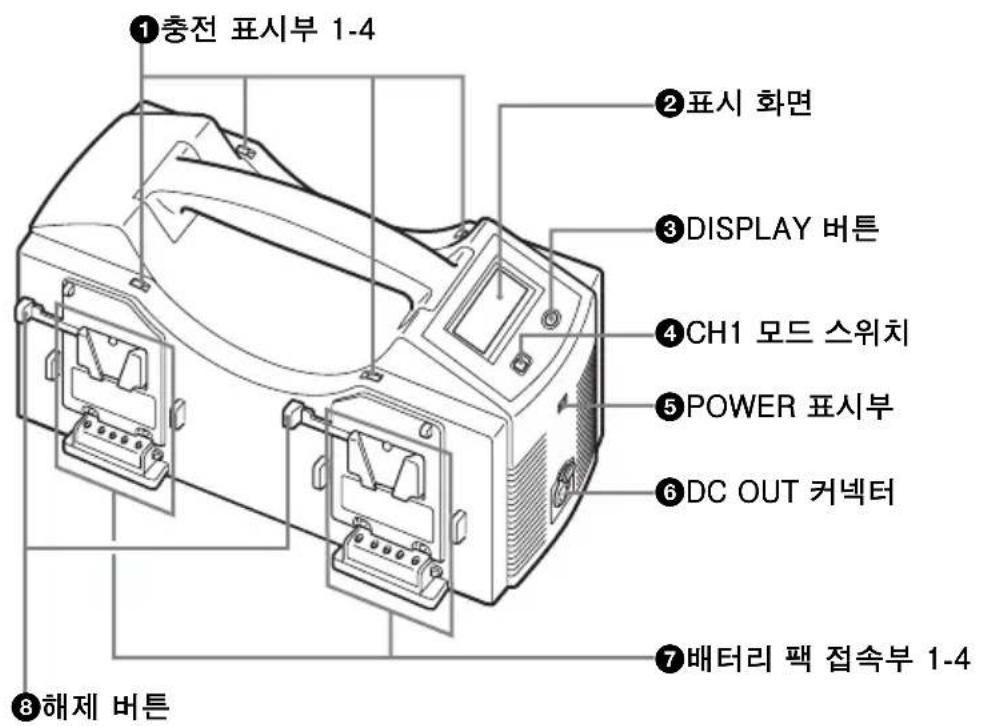

주요부 위치와 기능

①충전 표시부 1-4 ②표시 화면 ③DISPLAY 버튼 ④CH1 모드 스위치 ⑤POWER 표시부 ⑥DC OUT 커넥터 ⑦배터리 팩 접속부 1-4 ⑧해제 버튼

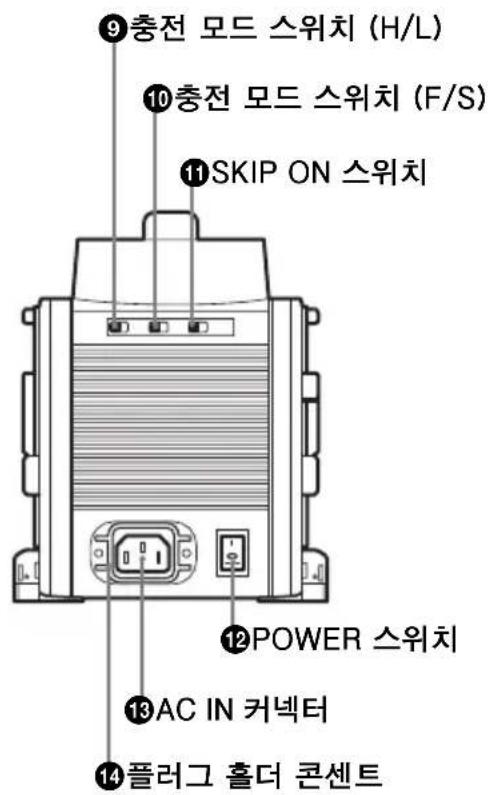

⑨충전 모드 스위치 (H/L) ⑩충전 모드 스위치 (F/S) ⑪SKIP ON 스위치 ⑫POWER 스위치 ⑬AC IN 커넥터 ⑭플러그 홀더 콘센트

①충전 표시부 1-4

충전 상태와 결과에 따라 LED 점멸,주 황색, 녹색, 적색 점등으로 표시됩니다.

충전 표시부 1 -4	주황색점멸	충전 중
	녹색 점멸 90% 이상충전됨
	녹색 점등 완	전히 충전됨
	주황색과녹색이 번같아 점멸	충전 중 이상상태( “충전 중에이상 상태가 감지되었을 경우”를 참조 p117.)
충전 표시부 1	적색 점등 DC	전원공급 중
	적색 점멸 배	터리 팩확인
	녹색 점등 완	료 확인

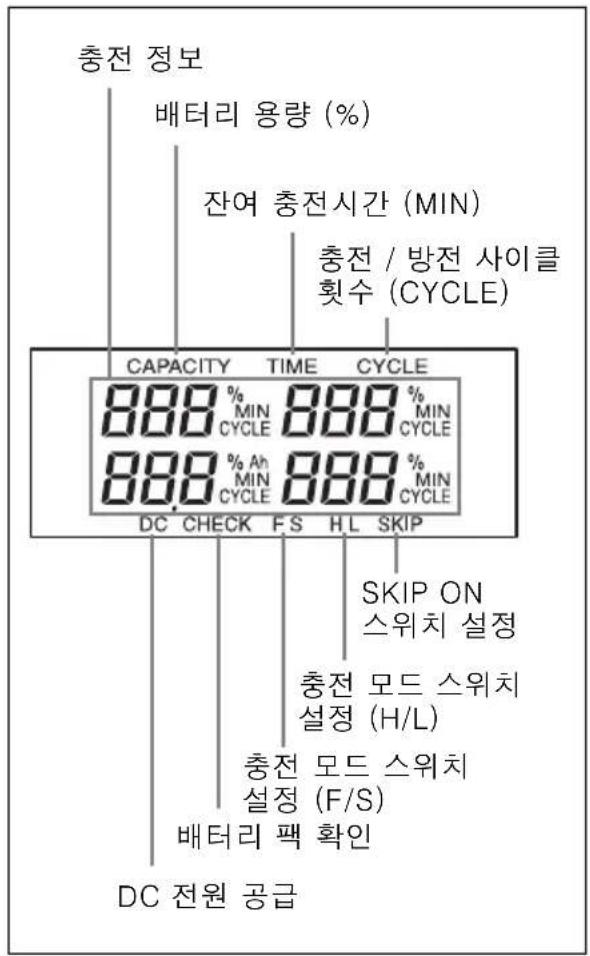

②표시 화면

배터리 팩(배터리 용량, 잔여 충전시간, 충전 / 방전 사이클 횟수 등)에 관한 정보가 표시됩니다.

충전 정보 배터리 용량 (%) 잔여 충전시간 (MIN) 충전 / 방전 사이클 횟수 (CYCLE) CAPACITY TIME CYCLE 888 % MIN CYCLE 888 % MIN 888 % Ah CYCLE MIN 888 % MIN CYCLE MIN DC CHECK F.S H.L SKIP SKIP ON 스위치 설정 충전 모드 스위치 설정 (H/L) 충전 모드 스위치 설정 (F/S) 배터리 팩 확인 DC 전원 공급

举

배터리 팩이 INFO 기능을 지원하지 않으면 배터리 용량, 잔여 충전시간, 충전 / 방전 사이클 횟수는 표시되지 않습니다.

③DISPLAY 버튼

배터리 용량, 잔여 충전시간, 충전 / 방전 사이클 횟수 등과 같은 배터리 팩 정보를 확인하려면 표시화면 버튼을 반복해 누릅니다.

④CH1 모드 스위치

배터리 팩 접속부 1 의 기능을 선택합니다.

CHG: 배터리 팩 충전

DC: DC 전원 공급

CHECK: 배터리 팩 확인

⑤POWER 표시부

POWER 스위치의 Ⅰ을 누르면 전원이 공급되고 POWER 표시부가 점등합니다.

⑥ DC OUT 커넥터 (XLR 4 핀, 암)

DC 전원코드 (별매)를 이용하여 DC 전원을 외부 장치로 공급합니다.

⑦배터리 팩 접속부 1-4

리튬이온 배터리 팩을 접속합니다. 배터리 팩을 분리할 때에는 해제 버튼을 잡고 당입니다.

배터리 팩 접속부 1 기능 (배터리 팩 충전, DC 전원 공급, 배터리 팩 확인) 은 CH1 모드 스위치로 선택할 수 있습니다.

⑧해제 버튼

접속된 배터리 팩을 해제할 경우에 누릅니다.

⑨충전 모드 스위치 (H/L)

H:배터리를 전체 용량으로 충전.

L:배터리 수명 연장을 위해 배터리를 전체 용량으로 충전하지 않음.

⑩충전 모드 스위치 (F/S)

F:배터리 팩을 최대 전류로 급속 충전

S:배 터리 팩을 무소음 모드에서 낮은 팬 회전으로 천천히 충전

⑪SKIP ON 스위치

90% 이상 충전된 배터리 팩은 충전하지 않습니다.

12POWER 스위치

전원을 켜고 꽃니다. POWER 스위치의 I을 누르면 전원이 공급되고 POWER 표 시부가 점등합니다. 전원이 켜지면 배 터리 팩을 충전하거나 외부 장치로 DC 전원을 공급하거나 배터리 팩을 확인할 수 있습니다.

13 AC IN (AC 전원 투입) 커넥터

충전기를 AC 전원코드를 사용하여 AC 콘센트에 연결합니다.

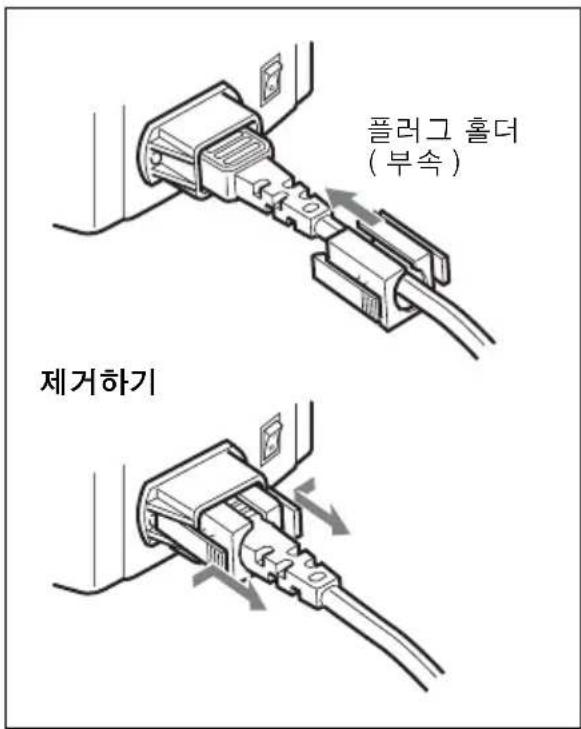

14플러그 홀더 콘센트

부속 플러그 홀더는 충전기에서 전원코드가 빠지지 않도록 합니다.

플러그 훑더 (부속) 제거하기

작동

배터리 팩 접속

아래 그림처럼 충전할 배터리 팩을 접속합니다.

배터리 팩 4 개를 접속할 경우,동시에 4 개를 충전할 수 있습니다.

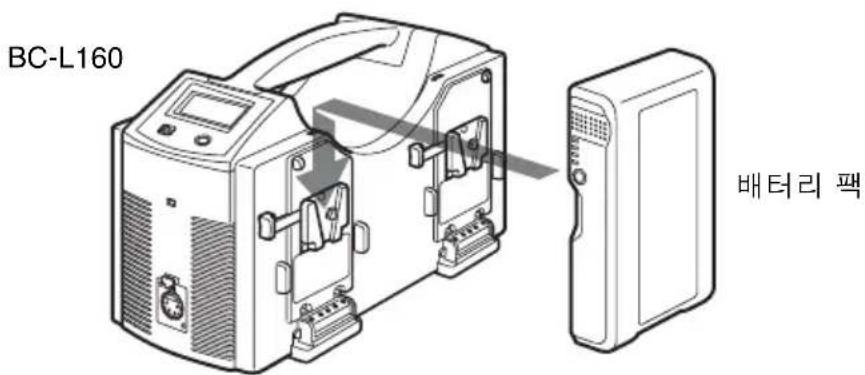

접속하기

BC-L160 배터리 팩

화살표 방향으로 접속.

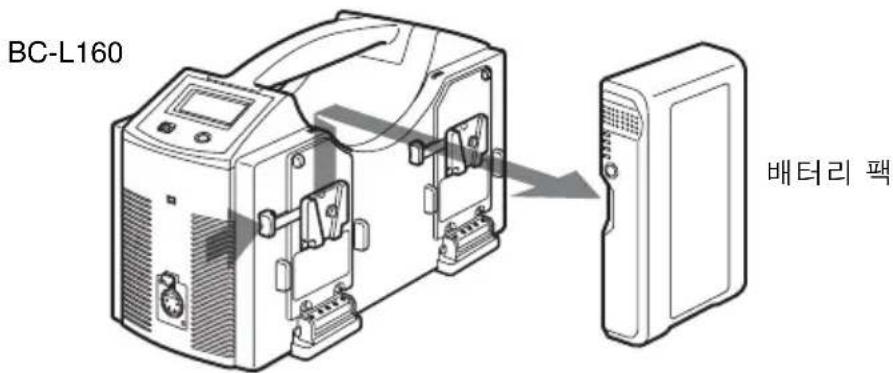

분리하기

BC-L160 배터리 팩

해제 버튼을 잡고 배터리 팩을 잡아 당김.

丰

•BC-L160의 성능은 지정 배터리 팩 에 대해서만 보증합니다.그 밖의 타 입의 배터리 팩은 총전되지 않습니다.

- DC-L1(NP-1B 어댑터)과 DC-L90(BP-90A 어댑터)은 니켈 카드 료 배터리 팩을 충전할 수 없습니다.

배터리 팩 충전

1 AC 전원코드를 AC IN 커넥터에 연결하고 다른 한쪽은 AC 전원 콘센트에 연결합니다.

2 배터리 팩을 배터리 팩 접속부 1 에 접속한 경우, CH1 모드 스위치를 CHG 로 설정합니다.

배터리 팩을 배터리 팩 접속부 2, 3, 4 에 접속한 경우, 이 단계를 생략 합니다.

3 POWER 스위치의 I을 누릅니다.

자동으로 총전이 시작됩니다. 총전 표시부는 주황색으로 점멸합니다.

충전 상태가 화면에 표시됩니다.

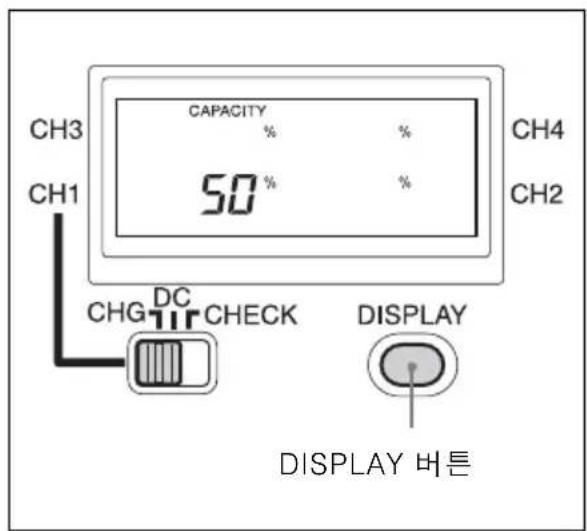

CAPACITY 50% CH3 CH1 CHG DC CHECK DISPLAY DH4 CH2 DISPLAY 버튼

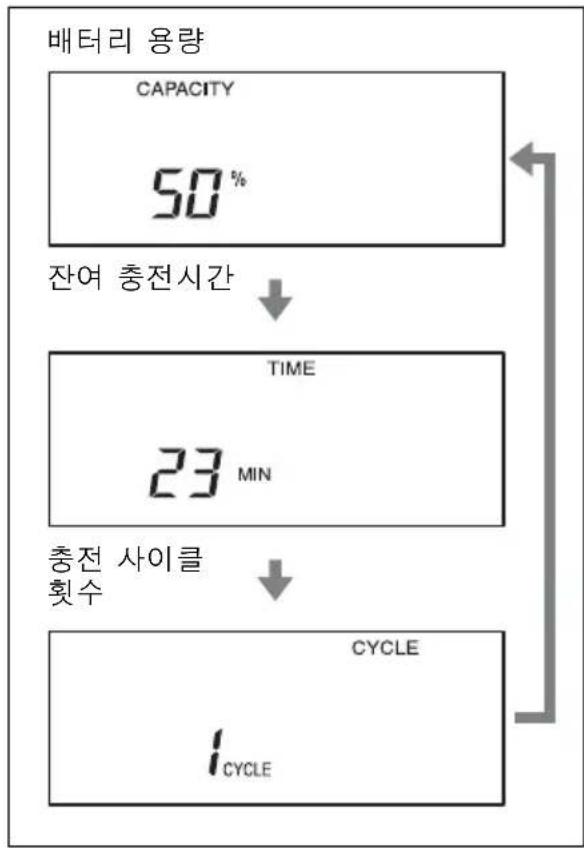

표시 화면에 표시된 내용은 DISPLAY 버튼을 누르면 바iversal니다.

배터리 팩을 90% 이상 또는 가득 총전 했을 경우, 충전 표시부는 녹색으로 점 멀합니다. 배터리 팩이 완전히 총전되 면 충전 표시부는 녹색으로 점등되며 화 면에 “Full” (L 모드일 경우 “Fin”) 로 표시됩니다.

中

-표시 화면에 표시된 값은 기준치이며 실제 값과는 다를 수 있습니다.
-배터리 팩이 INFO 기능을 지원하지 않으면 배터리 용량, 잔여 충전시간, 총전 / 방전 사이클 횟수는 표시되지 않습니다.
-완전히 충전된 배터리 팩을 제거한 후 다시 접속한 경우, 다시 "Full"로 표시되기까지 약 30 분 정도 걸립니다.
-999 회 이상 충전된 배터리 팩을 접속 하면 CYCLE 모드에서 “CCO” (사 이클 횟수 초과) 가 표시 화면에 표시 됩니다.

CCO

충전 후

총전이 완료되면 총전된 배터리 팩을 분리하고 POWER 스위치의 O을 눌러 전원을 꽃니다.

충전시간

완전히 방전된 배터리 팩을 10℃\~30℃에서 최대 용량으로 충전하는데 걸리는 시간은 아래 표와 같습니다.

배터리 팩 최대 용량으로 배터리 팩 총전
BP-GL65A 약 1	55 분
BP-GL95A 약 1	45 분
BP-FL75 약 1	10 분
BP-FLX75 약 1	10 분

주

표시 화면에 표시된 값은 기준치이며 실제 값과는 다를 수 있습니다.

충전 중에 이상 상태가 감지되었을 경우

다음과 같은 증상이 총전 중에 하나라도 발생하게 되면 총전 표시부는 녹색과 주황색이 교대로 점멸 하며 배터리 팩을 보호하기 위해 총전이 취소됩니다.

- 총전 시작 후, 배터리 총전을 위한 DC 출력전압이 6V 이하로 내려간 경우.

-총전 시작 후,배터리 충전을 위한 DC 출력전압이 17.5V 를 초과한 경우.
-배터리 전압이 2 시간 이내에 규정된 수준에 이르지 못한 경우.
•냉각 팬이 멈춘 경우.

POWER 스위치의 O을 누르거나 AC 전원코드를 뽑거나 배터리 팩이 제거될 때까지 충전 표시부가 점멸됩니다.

举

BP-M50/M100 니켈 메탈 수소 배터리 팩은 BC-L160 으로 총전할 수 없습니다.

외부 장치로 DC 전원 공급

BC-L160은 외부 장치로 DC 전원을 최대 100W 까지 공급할 수 있습니다. 본 기기는 DC 전원을 공급하는 동안 배터리 팩 접속부 1 에 접속된 배터리 팩을 충전할 수 없습니다. 배터리 팩 접속부 2\~4 에 접속된 배터리 팩은 충전할 수 있습니다.

1 AC 전원코드를 AC IN 커넥터에 연결하고 다른 한쪽은 AC 전원 콘센트에 연결합니다.
2 DC 전원코드를 DC OUT 커넥터에 연결하고 다른 한쪽은 외부 장치의 DC 입력 커넥터에 연결합니다.

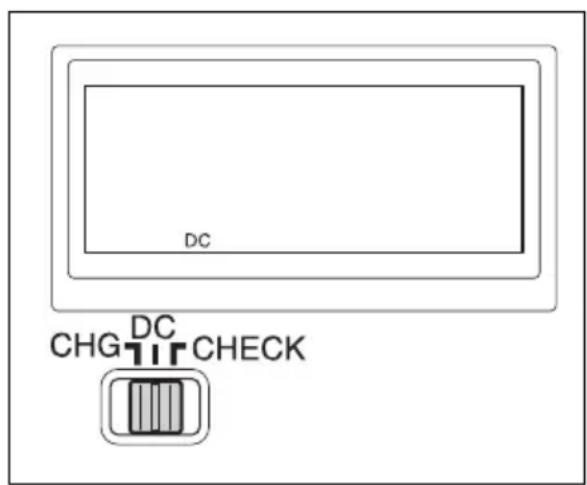

3 CH1모드 스위치를 DC로 설정합니다.
4 POWER 스위치의 I을 누릅니다. “DC” 가 표시 화면에 표시되고 총전 표시부 1 이 적색으로 점등됩니다.

BC-L160은 완전히 충전한 후, 방전 (약 25W 의 전원) 하는 방전시간을 기준으로 용량을 계산함으로써 배터리 팩의 용량을 확인할 수 있습니다. 용량은 표시화면에 표시됩니다.

1 AC 전원코드를 AC IN 커넥터에 연결하고 다른 한쪽은 AC 전원 콘센트에 연결합니다.
2 확인할 배터리 팩을 배터리 팩 접속 부 1 에 접속합니다.
3 CH1 모드 스위치를 CHECK 로 설정합니다.

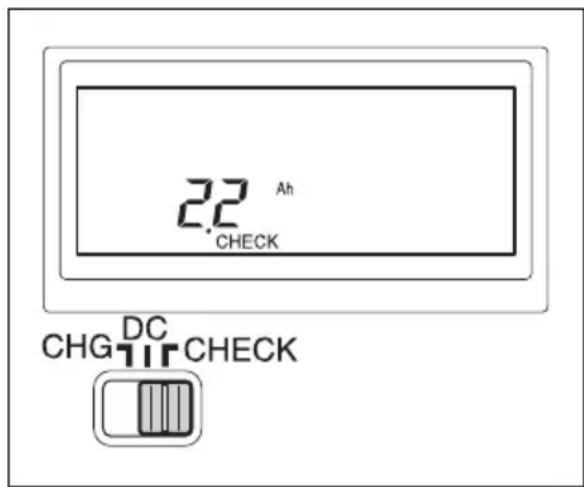

4 POWER 스위치의 I을 누릅니다. “CHECK” 가 표시 화면에 표시되고 확인을 시작합니다. 확인 중에는 충전 표시부 1 이 적색으로 점멸됩니다.

배터리 팩이 완전히 재충전되면 배터리 팩의 확인이 종료되고 충전 표시부 1 이 녹색으로 점등됩니다.

卒

-표시 화면에 표시된 값은 작동 조건과 / 또는 온도의 영향을 받으며, 실제 값과는 다를 수 있습니다.

- CH1 모드 스위치 설정이 DC 나 CHG로 변경되었고 배터리 용량을 확인하는 동안 CHECK 로 돌아온 경우, 용량이 다시 표시되기까지 시간이 걸릴 수 있습니다.

세부 사양

일반

전압 100-240V AC,

50/60Hz

전류 소모 480VA 이하

작동 온도 0℃\~45℃

무게 약 2.6kg

치수(w/h/d)120X180X285mm

(돌출부 제외)

투입/출력

전류 투입 (AC) 최대 480VA 4.8A

전원 출력 (DC) 최대 100W

전압 출력 (DC) 16.8V

전류 출력 (DC) 최대 6A

DC OUT 커넥터 XLR 타입 4 핀 커넥터

16.8V

배터리 충전 커넥터 (DC)

사각형 5 핀 커넥터

16.8V, 5A/3A

기본 부속품

사용 설명서 (1)

플러그 홀더 (1)

옵션 부속품

DC 전원코드

디자인과 세부 사양은 예고 없이 변경될 수 있습니다.

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오. SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

이 설명서에 수록된 내용은 Sony Corporation의 자산에 해당하는 정보로 이루어져 있으며 이 설명서에 기술된 장비의 구매자만 사용하도록 의도된 것입니다.

Sony Corporation은 Sony Corporation의 명시적인 서면 허가 없이 이 설명서의 일부를 복제하거나 이 설명서에 기술된 장비의 작동이나 유지 보수를 제외한 다른 목적으로 사용하는 것을 엄격히 금지하고 있습니다.
