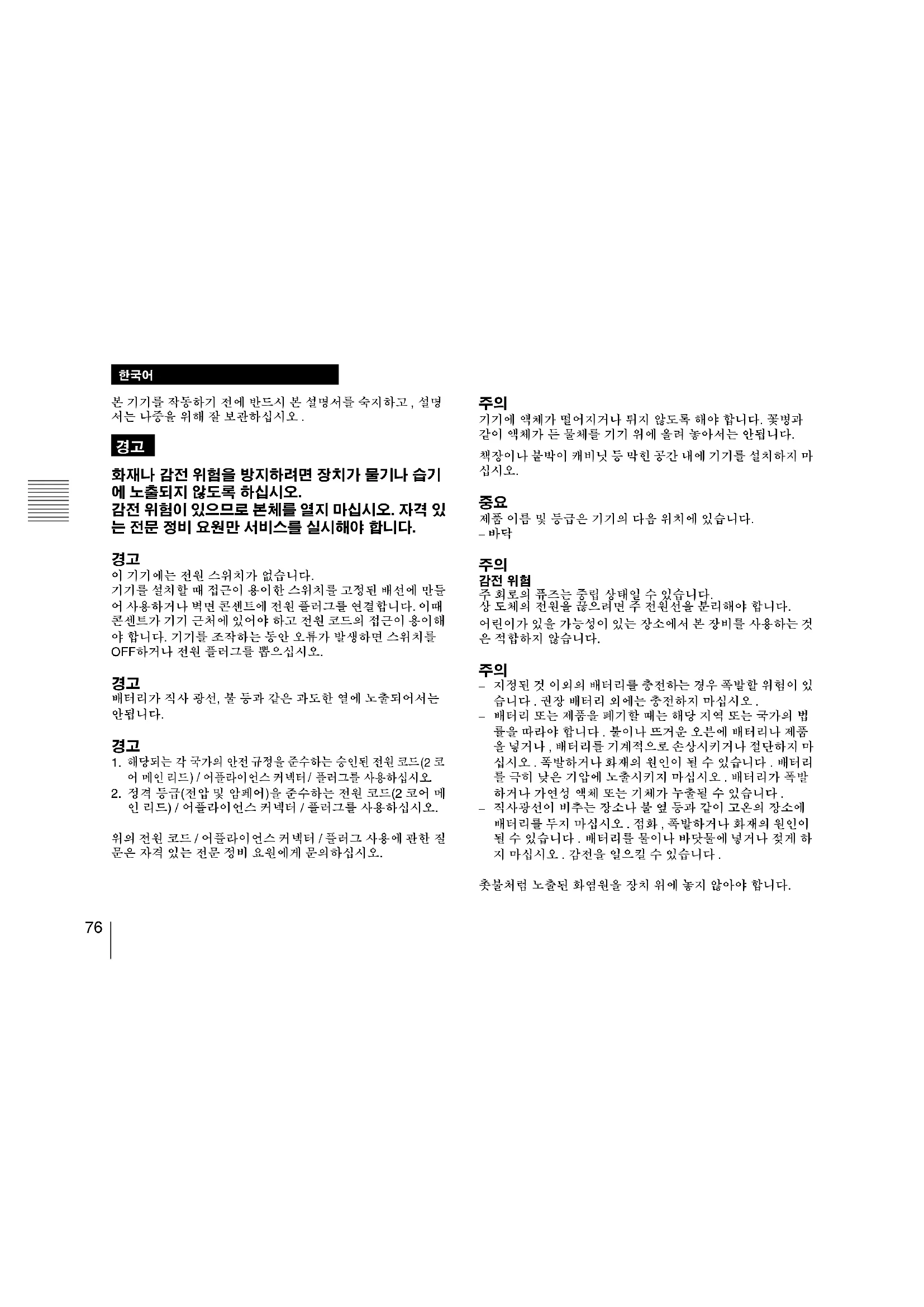

(PBDE) 印刷電路板 － ○ ○ ○ ○ ○ 外殼 ○ ○ ○ ○ ○ ○ 傳導端⼦ － ○ ○ ○ ○ ○ 電源線 － ○ ○ ○ ○ ○ 備考 1. 〝○〞係指該項限⽤物質之百分⽐含量未超出百分⽐含量基準值。 備考 2. 〝－〞係指該項限⽤物質為排除項⽬。76 본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고 , 설명 서는 나중을 위해 잘 보관하십시오 . 화재나 감전 위험을 방지하려면 장치가 물기나 습기 에 노출되지 않도록 하십시오. 감전 위험이 있으므로 본체를 열지 마십시오. 자격 있 는 전문 정비 요원만 서비스를 실시해야 합니다.

이 기기에는 전원 스위치가 없습니다. 기기를 설치할 때 접근이 용이한 스위치를 고정된 배선에 만들 어 사용하거나 벽면 콘센트에 전원 플러그를 연결합니다. 이때 콘센트가 기기 근처에 있어야 하고 전원 코드의 접근이 용이해 야 합니다. 기기를 조작하는 동안 오류가 발생하면 스위치를 OFF하거나 전원 플러그를 뽑으십시오.

배터리가 직사 광선, 불 등과 같은 과도한 열에 노출되어서는

2. 정격 등급(전압 및 암페어)을 준수하는 전원 코드(2 코어 메

인 리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오. 위의 전원 코드 / 어플라이언스 커넥터 / 플러그 사용에 관한 질 문은 자격 있는 전문 정비 요원에게 문의하십시오.

기기에 액체가 떨어지거나 튀지 않도록 해야 합니다. 꽃병과 같이 액체가 든 물체를 기기 위에 올려 놓아서는 안됩니다. 책장이나 붙박이 캐비닛 등 막힌 공간 내에 기기를 설치하지 마

제품 이름 및 등급은 기기의 다음 위치에 있습니다.

주 회로의 퓨즈는 중립 상태일 수 있습니다. 상 도체의 전원을 끊으려면 주 전원선을 분리해야 합니다. 어린이가 있을 가능성이 있는 장소에서 본 장비를 사용하는 것 은 적합하지 않습니다.

– 지정된 것 이외의 배터리를 충전하는 경우 폭발할 위험이 있 습니다 . 권장 배터리 외에는 충전하지 마십시오 . – 배터리 또는 제품을 폐기할 때는 해당 지역 또는 국가의 법 률을 따라야 합니다 . 불이나 뜨거운 오븐에 배터리나 제품 을 넣거나 , 배터리를 기계적으로 손상시키거나 절단하지 마 십시오 . 폭발하거나 화재의 원인이 될 수 있습니다 . 배터리 를 극히 낮은 기압에 노출시키지 마십시오 . 배터리가 폭발 하거나 가연성 액체 또는 기체가 누출될 수 있습니다 . – 직사광선이 비추는 장소나 불 옆 등과 같이 고온의 장소에 배터리를 두지 마십시오 . 점화 , 폭발하거나 화재의 원인이 될 수 있습니다 . 배터리를 물이나 바닷물에 넣거나 젖게 하 지 마십시오 . 감전을 일으킬 수 있습니다 . 촛불처럼 노출된 화염원을 장치 위에 놓지 않아야 합니다.

기기의 DC 출력 케이블을 주변 기기에 연결할 때는 제공된 케 이블을 사용하여 방사 노이즈로 인한 오작동을 방지하십시오.

명판의 일련번호에는 제조일자에 대한 정보가 포함되어 있습

11자리의 일련번호 중에 처음 네 자리는 제조년월을 나타냅니

0703은 제조일자에 해당하는 2007년 3월을 나타냅니다.78 목차 / 개요목차 / 개요

BC-U2A 배터리 충전기는 Sony 리튬 이온 배터리 팩을 충전하 며 다음과 같은 특징이 있습니다.

• DC OUT 모드의 경우, 연결된 장치에 전원이 공급되는 동안 배터리 한 개를 충전할 수 있습니다. 이 기기가 작동시 일부 문제가 발생할 경우에는 AC 전원에서 AC 전원 코드를 뽑아 전원 공급을 차단합니다.

Sony Professional 제품 웹 사이트 홈페이지 : 미국 http://pro.sony.com 캐나다 http://www.sonybiz.ca 라틴 아메리카 http://sonypro-latin.com 유럽 http://www.pro.sony.eu/pro 중동 , 아프리카 http://sony-psmea.com 러시아 http://sony.ru/pro/ 브라질 http://sonypro.com.br 호주 http://pro.sony.com.au 뉴질랜드 http://pro.sony.co.nz 일본 http://www.sonybsc.com 아시아 태평양 http://pro.sony-asia.com 대한민국 http://bp.sony.co.kr 중국 http://pro.sony.com.cn 인도 http://pro.sony.co.in 참고각부의 위치 및 기능 각부의 위치 및 기능

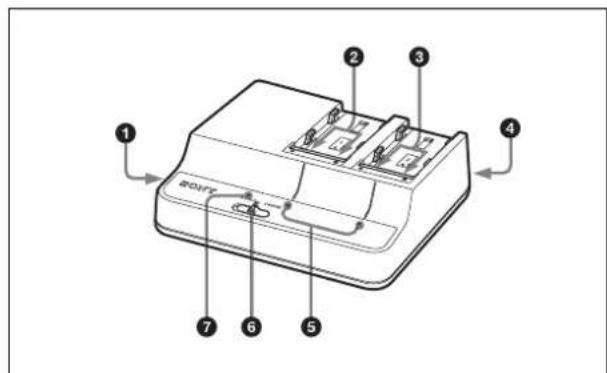

각부의 위치 및 기능 a DC OUT 커넥터

모드 선택 스위치가 DC OUT로 설정된 경우, 제공된 DC 출력 케

이블을 통해 연결된 장치에 DC 전원이 공급됩니다. DC 출력 케이블에는 검정색 절연선과 노랑색 절연선이 있습니 다. 검정색 절연선은 본체에 접속하며, 노랑색 절연선은 연결된

• 장치에 규정값 이상의 공급 전원을 연결하지 마십시오.

• 연결된 장치가 전력을 소비하면서 기기에서 열이 발생할 수 있는데, 이것은 고장이 아닙니다. 만약 열이 발생하는 경우에

연결하지 말아 주십시오. b 채널1 충전 커넥터 모드 선택 스위치가 CHARGE로 설정되어 있으면 전원이 공급

c 채널2 충전 커넥터 모드 선택 스위치의 설정에 관계없이 전원이 공급됩니다. d AC 입력 커넥터 AC 전원 코드를 통해 AC 전원에 연결합니다. e CHARGE 표시등 배터리 팩을 충전하는 동안 접속된 배터리 팩의 충전 상태를 표

f 모드 선택 스위치 CHARGE: 채널1에 접속된 리튬 이온 배터리 팩에 전원을 공급

DC OUT: DC OUT 커넥터를 통해 DC 전원이 공급되며 동시에

채널2에 접속된 리튬 이온 배터리 팩에 전원이 공급됩니 다. (채널1에 접속된 배터리 팩은 충전되지 않음.) g DC OUT 표시등

모드 선택 스위치가 DC OUT으로 설정되어 있고 DC 전원이 공

급 중이면 녹색으로 점등됩니다. 문제가 감지되면 인디케이터가 어두워집니다. 참고80 배터리 팩 충전배터리 팩 충전

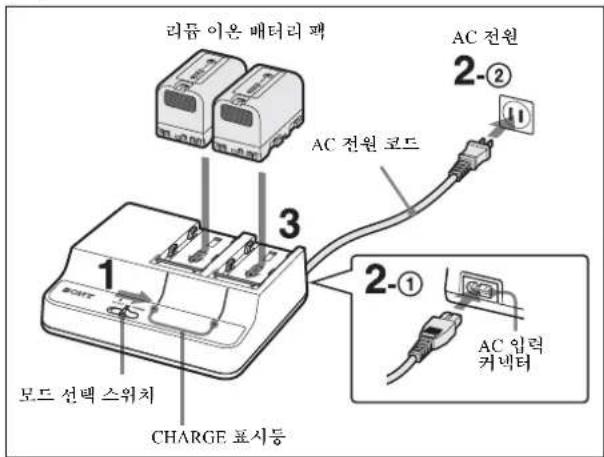

완전히 소비된 배터리 팩을 완전히 충전하는 데 소비되는 시간 은 다음과 같습니다. (온도가 25 °C인 경우. 충전 시간은 충전하 는 배터리 팩의 개수 또는 다른 모델의 배터리 조합에 의해 영향 을 받지 않습니다.) BP-U35: 약 90 분 BP-U70: 약 150 분 BP-U100: 약 210 분 CHARGE 모드로 충전 CHARGE 모드에서 2 개의 배터리 팩을 동시에 충전할 수 있습 1 모드 선택 스위치를 CHARGE로 설정합니다. 2 AC 전원 코드를 1AC 입력 커넥터와 2AC 전원에 연

3 배터리 팩을 부착합니다. 삼각형 표시가 충전 커넥터를 향하도록 배터리 팩을 놓고 화살표 방향으로 밀어 넣습니다. 충전 커넥터에 결합되도 록 딸깍 소리가 날 때까지 배터리 팩을 밀어넣습니다. 충전이 시작되고 CHARGE 표시등이 충전 상태를 표시합 주황색으로 점멸: 0~80% 충전됨 녹색으로 점멸: 80% 이상 충전됨 녹색으로 점등: 완전히 충전됨 주황색, 녹색, 꺼짐이 반복되며 깜박임: 충전 대기 상태 이 기기에는 온도로 제어되는 충전 제어 기능이 있습니다. 0 °C 이하이거나 60 °C 이상이면 기기 가 대기 상태가 되며 충전이 되지 않습니다. 온도가 0 °C를 넘거나 60 °C 아래로 떨어지면 다시 충전이 시작됩니다. 리튬 이온 배터리 팩이 아닌 배터리 팩을 부착하면 충전 전류가 자동으로 차단됩니다 . 지정된 배터리 팩만 충전하십시오 . 리튬 이온 배터리 팩 AC 전원AC 전원 코드AC 입력 모드 선택 스위치CHARGE 표시등 참고배터리 팩 충전배터리 팩 충전

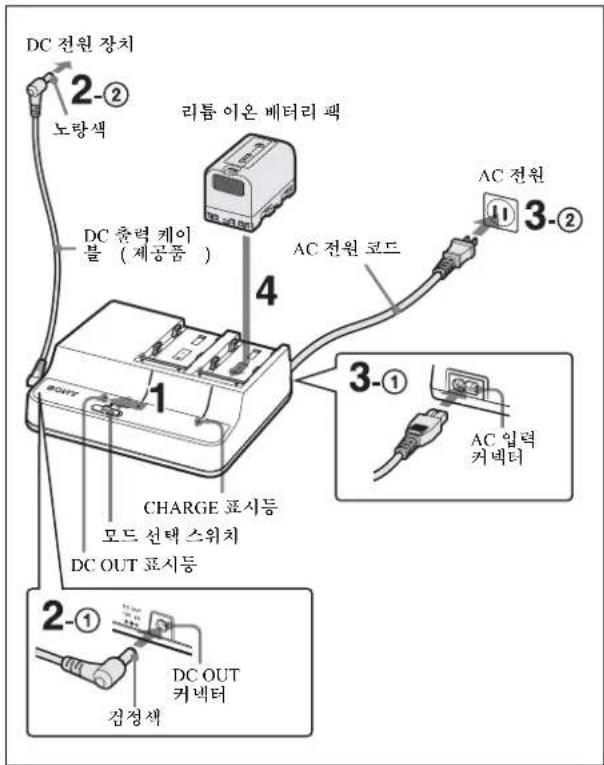

DC OUT 모드로 충전 장치에 전원이 공급되는 동안 채널 2 에서 배터리 팩을 충전할

1 모드 선택 스위치를 DC OUT로 설정합니다.

2 제공된 DC 출력 커넥터를 1DC OUT 커넥터와 2DC

전원 장치에 연결합니다. 3 AC 전원 코드를 1AC 입력 커넥터와 2AC 전원에 연

2 단계에서 연결된 장치에 DC 전원이 공급되며 DC OUT 표시등이 녹색으로 점등됩니다

4 채널2에 배터리 팩을 삽입합니다. “CHARGE

부착된 배터리 팩을 부착시의 반대 방향으로 민 다음 위로 당기

충전 중에 아래 조건 중 하나라도 검출되면 CHARGE 표시등이 주황색과 녹색으로 번갈아 점멸됩니다.

• 충전이 시작된 후 빠른 충전이 시작되지 않는 경우.

• 규정된 시간 내에 충전이 완료되지 않는 경우.

• 충전 중인 배터리의 전압이 규정 수준을 초과하는 경우.

• 내부 전압이 규정 수준을 초과하는 경우.

• 내부 전압이 규정 수준 아래로 떨어진 경우 . 오류가 검출되었을 경우의 조치 즉시 AC 전원 코드를 AC 전원 콘센트에서 뽑고 , 배터리 팩을 제거한 후 , 제품을 구입하신 판매점에 연락해 주십시오 . DC 전원 장치

DC 출력 케이블 ( 제공품 )모드 선택 스위치리튬 이온 배터리 팩AC 입력커넥터 AC 전원 코드AC 전원CHARGE 표시등

전원 100 V~240 V AC, 50/60 Hz 소비 전력 89 W 전류 드레인 충전: 165 VA(100 V), 205 VA(240 V) 출력 충전: 16.4 V, 2.4 A/1.5 A DC 출력: 12 V, 3.0 A 작동 온도 충전: 0 °C~45 °C DC 출력: −5°C~+45°C 보관 온도 −20 °C~+60 °C 크기(폭/높이/깊이)177.0×53.2×137.0 mm 무게 약 620 g(DC 출력 케이블 포함, AC 전원 코

DC 출력 케이블(부품 번호: 1-912-595-11) (1) 취급 설명서(1) 보증서(1) 디자인 및 사양은 예고 없이 변경될 수 있습니다.

• 사용 전에는 항상 정상적으로 작동하는지 확인하십시오 . SONY 는 본체의 오류로 인한 현재 또는 장래 이익의 손실 에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 배상 또는 변상하지 않습니다 .

• SONY는 이 장치에 의해 발생했거나 제 3 자가 제기한 어 떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다 .

• SONY는 어떤 상황이든 상관 없이 이 장치와 관련하여 발 생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지

이 장치를 추운 곳에서 따뜻한 곳으로 갑자기 가져오거나 주 변 온도가 갑자기 높아진 경우에는 물방울이 장치의 외부 표 면 및 / 또는 내부에 생길 수 있습니다 . 이 현상을 응결이라고 합니다 . 응결이 발생하면 장치를 끄고 응결이 제거될 때까지 기다린 후 장치를 작동시키십시오 . 응결이 있는 상태에서 장 치를 작동시키면 장치가 손상될 수 있습니다 . 전해질 커패시터의 기대 수명은 일반 사용 온도에서정상적

할 경우 약 5 년입니다 ( 하루 8 시간 , 매달 25 일 ). 위의 평균적인 기준을 초과해서 사용하면 기대 수명이 줄어

• 안전을 위해 Sony 배터리 팩만 사용하십시오 .
