Produkttyp	Akkuladegerät
Marke	Sony
Modell	BCU2A
Abmessungen (B × H × T)	177,0 × 53,2 × 137,0 mm
Gewicht	Ca. 620 g (mit DC-Ausgangskabel, ohne Netzkabel)
Spannungsquelle	100 V bis 240 V AC, 50/60 Hz
Leistungsaufnahme	89 W (Laden: 165 VA bei 100 V, 205 VA bei 240 V)
Ladeausgang	16,4 V DC, 2,4 A / 1,5 A
DC-Ausgang	12 V DC, 3,0 A
Betriebstemperatur (Laden)	0 °C bis 45 °C
Betriebstemperatur (DC-Ausgang)	-5 °C bis +45 °C
Lagertemperatur	-20 °C bis +60 °C
Anzahl der Ladekanäle	2 (Modus CHARGE) oder 1 (Modus DC OUT)
Anzeigen	CHARGE (orange/grün) und DC OUT (grün)
Schutzfunktionen	Gegen Überspannung, Überhitzung, nicht kompatiblen Akku
Mitgeliefertes Zubehör	DC-Ausgangskabel, Installationsanleitung, Garantieheft
Kompatible Akkus	Sony Lithium-Ionen-Akkus BP-U35, BP-U70, BP-U100
Ladezeit (BP-U35)	Ca. 90 Minuten
Ladezeit (BP-U70)	Ca. 150 Minuten
Ladezeit (BP-U100)	Ca. 210 Minuten
Sicherheit	Primärsicherung, Abschaltvorrichtung, Erdung
Wartung	Mit einem trockenen Tuch reinigen; regelmäßige Überprüfungen empfohlen

Häufig gestellte Fragen - BCU2A SONY

Welche Akkus sind mit dem Ladegerät BCU2A kompatibel?

Die Sony Lithium-Ionen-Akkus BP-U35, BP-U70 und BP-U100 sind kompatibel. Laden Sie keine anderen Akkutypen.

Kann ich zwei Akkus gleichzeitig laden?

Ja, im Modus CHARGE können Sie zwei Akkus gleichzeitig laden, auch verschiedener Modelle.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Die CHARGE-Anzeige leuchtet dauerhaft grün, wenn der Akku voll ist. Zuvor blinkt sie orange (0-80%) und dann grün (über 80%).

Was tun, wenn die CHARGE-Anzeige abwechselnd orange und grün blinkt?

Dies zeigt einen Fehler an. Trennen Sie das Ladegerät sofort vom Netz, entfernen Sie die Akkus und kontaktieren Sie den Händler.

Kann ich ein Gerät versorgen, während ich einen Akku lade?

Ja, im Modus DC OUT können Sie einem Gerät über das DC-Ausgangskabel 12 V DC liefern, während Sie auf Kanal 2 einen Akku laden.

Wie lange hält das Ladegerät?

Der Elektrolytkondensator hat eine Lebensdauer von etwa 5 Jahren unter normalen Bedingungen. Regelmäßige Überprüfungen werden empfohlen.

Wird das Ladegerät normalerweise heiß?

Ja, je nach Stromverbrauch kann das Gehäuse heiß werden. Dies ist keine Fehlfunktion. Vermeiden Sie längeren Kontakt.

Kann ich dieses Ladegerät im Freien verwenden?

Das Ladegerät ist für den Innenbereich konzipiert. Vermeiden Sie Regen, Feuchtigkeit oder extreme Temperaturen.

Wie reinige ich das Ladegerät?

Verwenden Sie ein trockenes Tuch. Blockieren Sie nicht die Lüftungsöffnungen. Reinigen Sie niemals mit Flüssigkeiten.

Was tun bei Kondensation?

Wenn das Gerät von kalt zu warm wechselt, kann sich Kondensation bilden. Schalten Sie es aus und warten Sie, bis diese verschwindet, bevor Sie es verwenden.

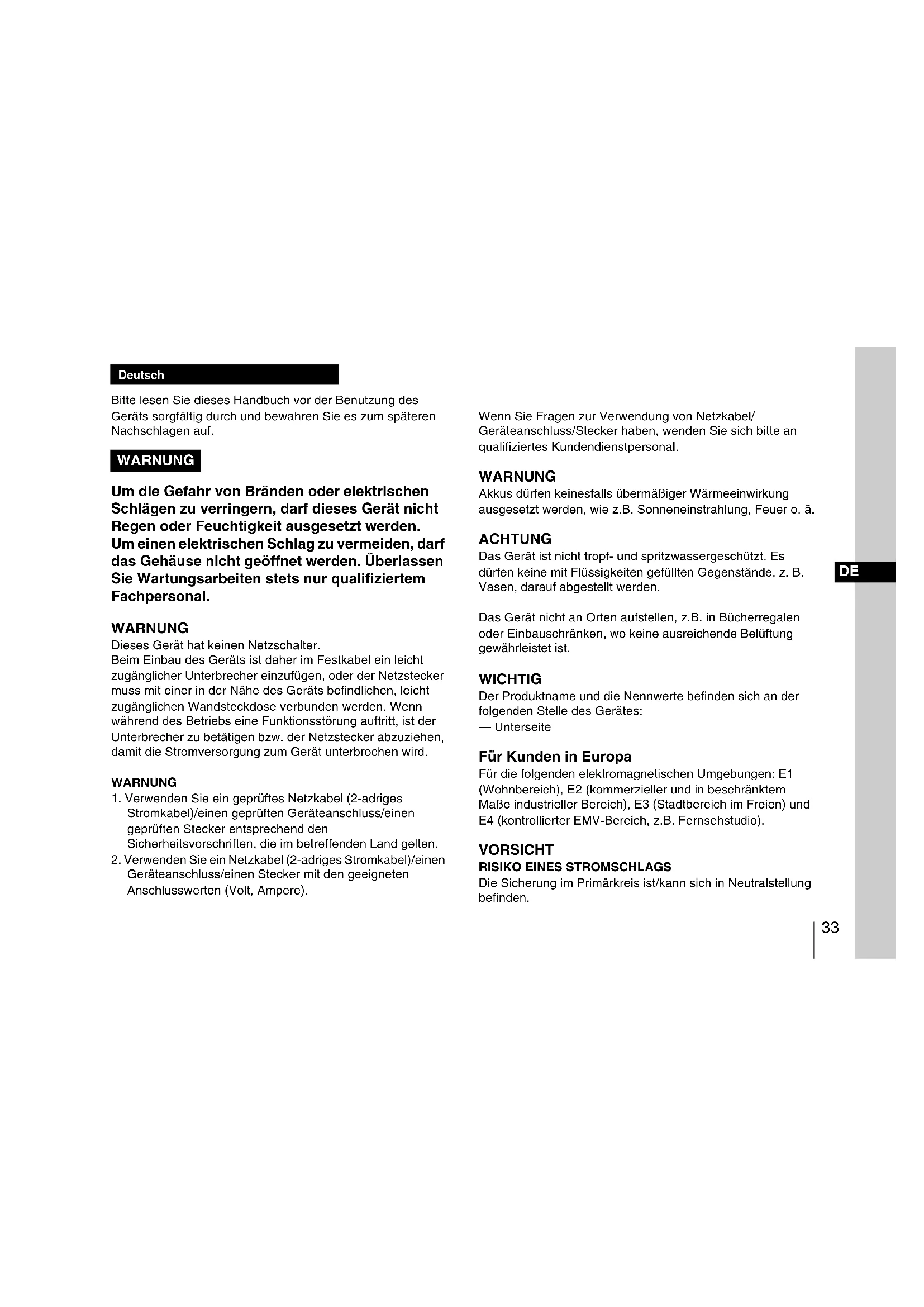

BEDIENUNGSANLEITUNG BCU2A SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNUNG

Dieses Gerät hat keinen Netzschalter. Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

WARNUNG

1. Verwenden Sie ein geprüftes Netzkabel (2-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2. Verwenden Sie ein Netzkabel (2-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

WARNUNG

Akkus dürfen keinesfalls übermäßiger Wärmeeinwirkung ausgesetzt werden, wie z.B. Sonneneinstrahlung, Feuer o. ä.

ACHTUNG

Das Gerät ist nicht tropf- und spritzwassergeschützt. Es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen, darauf abgestellt werden.

Das Gerät nicht an Orten aufstellen, z.B. in Bücherregalen oder Einbauschränken, wo keine ausreichende Belüftung gewährleistet ist.

WICHTIG

Der Produktname und die Nennwerte befinden sich an der folgenden Stelle des Gerätes:

— Unterseite

Für Kunden in Europa

Für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).

VORSICHT

RISIKO EINES STROMSCHLAGS

Die Sicherung im Primärkreis ist/kann sich in Neutralstellung befinden.

Zur Abschaltung der Phasenleiter muss die Stromversorgung unterbrochen werden.

Das Gerät ist nicht für den Gebrauch in Umgebungen geeignet, in denen sich Kinder aufhalten.

VORSICHT

— Wenn eine andere als die angegebene Batterie geladen wird, besteht Explosionsgefahr. Laden Sie keine anderen Batterien als die empfohlenen.
— Beachten Sie bei der Entsorgung der Batterie oder des Geräts die entsprechenden örtlichen Vorschriften. Entsorgen Sie die Batterie oder das Gerät nicht durch Verbrennen oder in einem heißen Ofen oder durch mechanisches Zerdrücken oder Zerschneiden. Andernfalls besteht Explosions- und Brandgefahr. Setzen Sie die Batterie keinem extrem niedrigen Luftdruck aus, der zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen könnte.
— Setzen Sie die Batterie keinen hohen Temperaturen aus wie etwa in direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen. Sie kann sich entzünden, explodieren oder einen Brand verursachen. Halten Sie die Batterie fern von Wasser und Salzwasser. Andernfalls besteht Stromschlaggefahr.

Stellen Sie auf dem Gerät keine Gegenstände mit offener Flamme wie brennende Kerzen ab.

VORSICHT

Wenn Sie das Gleichspannungs-Ausgangskabel des Geräts an ein Peripheriegerät anschließen, verwenden Sie das

mitgelieferte Kabel, um Fehlfunktionen aufgrund von Störungen zu vermeiden.

Inhalt

Übersicht ....35

Lage und Funktion der Teile ....36

Aufladen von Akkus 37

Spezifikationen 39

Übersicht

Das Akkuladegerät BC-U2A dient zum Aufladen von Sony Lithium-Ionen-Akkus. Es weist folgende Leistungsmerkmale auf.

• Im CHARGE-Modus können gleichzeitig zwei Akkus desselben Modells oder unterschiedlicher Modelle geladen werden.
• Im DC OUT-Modus kann ein Akku geladen werden, während ein angeschlossenes Gerät mit Strom versorgt wird.

Hinweis

Wenn bei der Verwendung dieses Geräts Probleme auftreten, unterbrechen Sie die Spannungsversorgung, indem Sie das Netzkabel von der Wechselspannungsquelle abziehen.

Ausführliche Informationen darüber, welche Akkus mit diesem Gerät geladen und welche Geräte an das Gerät angeschlossen werden können, finden Sie auf der Sony-Website für professionelle Produkte.

Sony-Website für professionelle Produkte:

USA http://pro.sony.com

Kanada http://www.sonybiz.ca

Lateinamerika http://sonypro-latin.com

Europa http://www.pro.sony.eu/pro

Naher Osten, Afrika

http://sony-psmea.com

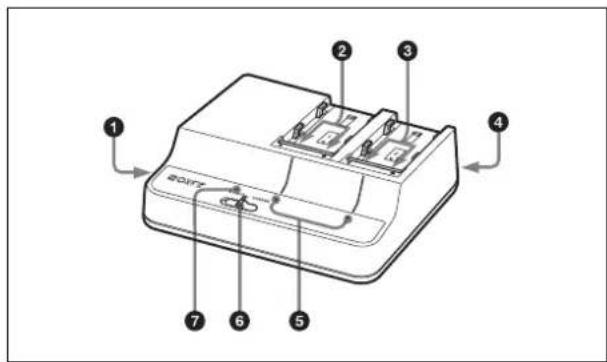

Lage und Funktion der Teile

SOIRS ① ② ③ ④ ⑤ ⑥ ⑦

①DC OUT-Buchse

Versorgt ein über das mitgelieferte Gleichspannungs-Ausgangskabel angeschlossenes Gerät mit Gleichspannung, wenn der Moduswahlschalter auf DC OUT steht. Das Gleichspannungs-Ausgangskabel hat einen Stecker mit schwarzer Isolierung und einen Stecker mit gelber Isolierung. Schließen Sie den Stecker mit schwarzer Isolierung an diesen Apparat und den Stecker mit gelber Isolierung an das angeschlossene Gerät an.

Hinweise

- Schließen Sie kein Gerät an, dessen Leistungsaufnahme die angegebenen Nennwerte überschreitet.

- Abhängig vom Stromverbrauch des angeschlossenen Geräts könnte der Apparat warm werden. Dabei handelt es sich um keine Störung. Vermeiden Sie längeren Kontakt mit dem Apparat, falls er warm werden sollte.

②Ladeanschluss Kanal 1

Liefert Strom, wenn der Moduswahlschalter auf CHARGE steht.

③Ladeanschluss Kanal 2

Liefert unabhängig von der Einstellung des Moduswahlschalters stets Strom.

④Eingangsanschluss für Wechselspannung

Zum Anschließen an eine Wechselspannungsquelle über das mitgelieferte Netzkabel.

⑤Anzeigen CHARGE

Zeigen beim Laden von Akkus den Ladezustand der angebrachten Akkus an.

Nähere Informationen finden Sie unter „Aufladen von Akkus“.

⑥Moduswahlschalter

CHARGE: Zum Aufladen von an Kanal 1 angeschlossenen Lithium-Ionen-Akkus.

DC OUT: Zur Versorgung mit Gleichspannung vom DC OUT-Ausgang und gleichzeitig mit Strom von einem an Kanal 2 angeschlossenen Lithium-Ionen-Akku. (Ein an Kanal 1 angeschlossener Akku wird dabei nicht geladen.)

⑦Anzeige DC OUT

Leuchtet grün, wenn der Moduswahlschalter auf DC OUT eingestellt ist und Gleichspannung ausgegeben wird. Wenn ein Fehler erkannt wird, erlischt die Anzeige.

Aufladen von Akkus

Ladedauer

Untenstehend ist die Ladedauer eines vollkommen entladenen Akkus bis zur vollständigen Ladung aufgeführt. (Bei einer Temperatur von 25 °C. Die Ladedauer wird weder von der Anzahl der geladenen Akkus noch davon beeinflusst, ob es sich um Akkus gleicher oder verschiedener Modelle handelt.)

BP-U35: ca. 90 Minuten

BP-U70: ca. 150 Minuten

BP-U100: ca. 210 Minuten

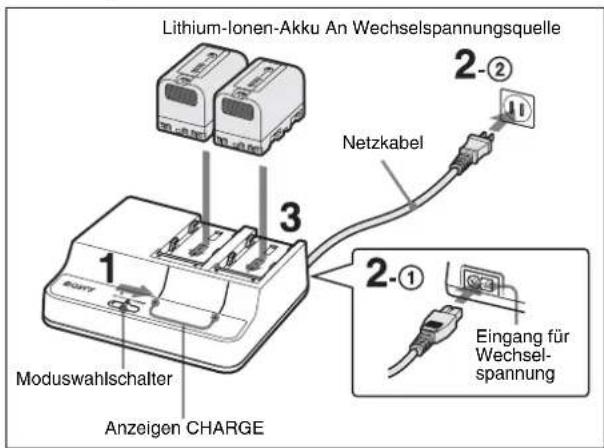

Aufladen im CHARGE-Modus

Sie können gleichzeitig zwei Akkus laden.

Lithium-Ionen-Akku An Wechselspannungsquelle 2-② Netzkabel 1 3 Moduswahlschalter Anzeigen CHARGE 2-① Eingang für Wechselspannung

1 Stellen Sie den Moduswahlschalter auf CHARGE.
2 Schließen Sie das Gerät über das Netzkabel ① an den Eingang für Wechselspannung und ② an die Wechselspannungsquelle an.
3 Bringen Sie die Akkus an. Richten Sie die Akkus so aus, dass die Dreiecksmarkierungen auf die Ladeanschlüsse weisen und schieben Sie sie in Pfeilrichtung. Schieben Sie die Akkus auf die Ladeanschlüsse, bis ein Klickgeräusch zu hören ist. Der Ladevorgang beginnt und die Anzeigen CHARGE zeigen den Ladezustand an.

Aufladen von Akkus

Blinkt orange: Ladezustand zwischen 0 und 80 %

Blinkt grün: Ladezustand über 80 %

Leuchtet grün: Vollständig geladen

Blinkt wiederholt orange, grün und aus: Ladebereitschaft

Dieses Gerät verfügt über eine temperaturgesteuerte

Ladekontrolle. Wenn die Innentemperatur des Akkus 0 °C und niedriger oder 60 °C und höher beträgt, befindet sich das Gerät im Bereitschaftszustand und der Akku wird nicht geladen. Die Ladung erfolgt bei Temperaturen über 0 °C und unter 60 °C.

Hinweis

Der Ladestrom wird automatisch deaktiviert, wenn es sich beim angebrachten Akku nicht um einen Lithium-Ionen-Akku handelt. Achten Sie darauf, nur die angegebenen Akkus zu verwenden.

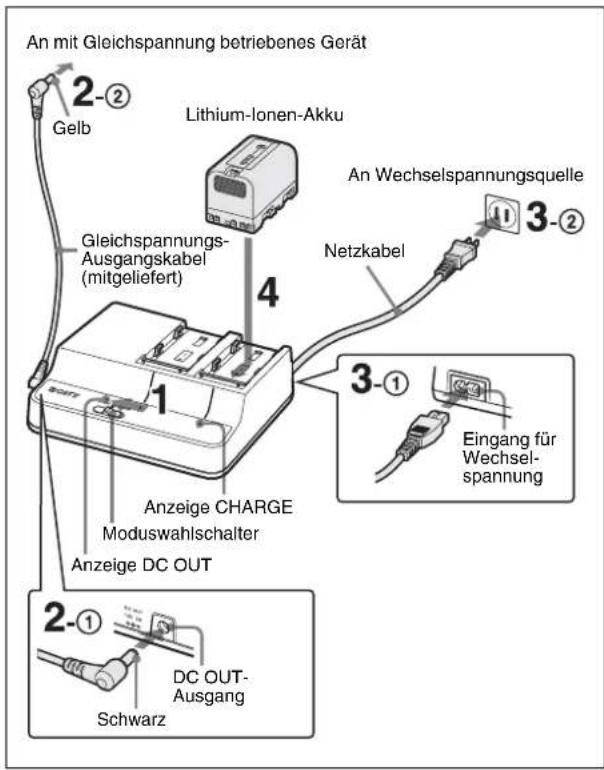

Aufladen im DC OUT-Modus

Auf Kanal 2 kann ein Akku geladen werden, während ein angeschlossenes Gerät mit Strom versorgt wird.

An mit Gleichspannung betriebenes Gerät 2-② Gelb Lithium-Ionen-Akku An Wechselspannungsquelle 3-② Netzkabel Gleichspannungs- Ausgangskabel (mitgeliefert) 4 1 Anzeige CHARGE Moduswahlschalter Anzeige DC OUT 3-① Eingang für Wechsel- spannung 2-① Schwarz DC OUT- Ausgang

1 Stellen Sie den Moduswahlschalter auf DC OUT.

2 Schließen Sie das mitgelieferte Gleichspannungs-Ausgangskabel ① an die DC OUT-Buchse und ② das mit Gleichspannung betriebene Gerät an.

3 Schließen Sie das Gerät über das Netzkabel ① an den Eingang für Wechselspannung und ② an die Wechselspannungsquelle an.

Das in Schritt 2 angeschlossene Gerät wird mit Gleichspannung versorgt und die Anzeige DC OUT leuchtet grün.

4 Bringen Sie einen Akku an Kanal 2 an.

Weitere Informationen zum Anbringen eines Akkus siehe Schritt 3 unter „Aufladen im CHARGE-Modus“.

Abnehmen eines Akkus

Schieben Sie den Akku in die entgegengesetzte Richtung als beim Anbringen und ziehen Sie den Akku nach oben.

Wenn ein Fehler erkannt wird

Wenn während des Ladevorgangs eine der folgenden Bedingungen auftritt, blinkt die Anzeige CHARGE abwechselnd orange und grün:

• Das Schnellladen beginnt nach Beginn des Ladevorgangs nicht.
• Der Ladevorgang konnte innerhalb eines festgelegten Zeitraums nicht abgeschlossen werden.
  • Die Ladespannung für Akkus übersteigt den spezifizierten Wert.
  • Die interne Spannung hat den spezifizierten Wert überschritten.
  • Die interne Spannung ist unter den spezifizierten Wert gefallen.

Beim Auftreten eines Fehlers zu ergreifende Maßnahme

Ziehen Sie umgehend das Netzkabel aus der Steckdose, entfernen Sie die Akkus und wenden Sie sich an das Geschäft, in dem Sie den Apparat gekauft haben.

Spezifikationen

Spannungsquelle 100 V bis 240 V AC, 50/60 Hz

Stromaufnahme 89 W

Stromverbrauch Laden: 165 VA (100 V), 205 VA (240 V)

Ausgang Laden: 16,4 V, 2,4 A/1,5 A

Gleichspannungsausgang:

12 V, 3.0 A

Betriebstemperatur Laden: 0 °C bis 45 °C

Gleichspannungsausgang:

-5^ bis +45^

Lagerungstemperatur

-20 °C bis +60 °C

Abmessungen (B/H/T)

Gewicht Etwa 620 g (mit Gleichspannungs-

Ausgangskabel, ohne Netzkabel)

Enthaltenes Zubehör

Gleichspannungs-Ausgangskabel (Teilenummer: 1-912-595-11) (1) Installationsanleitung (1)

Garantiehandbuch (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Wenn das Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis die Kondensation verdunstet ist, ehe Sie das Gerät verwenden. Die Verwendung des Gerätes bei gebildetem Kondenswasser kann zu Beschädigungen führen.

Die Lebensdauer des Elektrolytkondensators beträgt bei normalen Betriebstemperaturen und normaler Verwendung etwa 5 Jahre (8 Stunden pro Tag; 25 Tage pro Monat). Falls die Nutzung die normale Nutzungshäufigkeit überschreitet, ist die Lebensdauer ggf. entsprechend geringer.

• Verwenden Sie zur Sicherheit nur Akkus von Sony.
• Der Batteriekontakt dieses Geräts (der Anschluss für Akkus und Netzteile) ist ein Verbrauchsteil.
  Das Gerät wird möglicherweise nicht richtig mit Strom versorgt, wenn die Stifte des Batteriekontakts durch Stöße oder Vibrationen verbogen oder deformiert sind, oder wenn sie aufgrund längerer Verwendung im Freien korrodiert sind. Regelmäßige Kontrollen werden empfohlen, um richtige Funktion und lange Lebensdauer des Geräts sicherzustellen. Wenden Sie sich für weitere Auskünfte über Kontrollen am Gerät an Ihren Sony-Kundendienst oder -Händler.
