Өнім түрі	Батарея заряджағышы
Бренд	Sony
Модель	BCU2A
Өлшемдері (ұ×б×т)	177,0 × 53,2 × 137,0 mm
Салмағы	Шамамен 620 г (тұрақты ток шығыс кабелімен, қуат сымынсыз)
Кернеу көзі	100 В-тан 240 В-қа дейін айнымалы ток, 50/60 Гц
Электр тұтынуы	89 Вт (зарядтау: 165 ВА 100 В кезінде, 205 ВА 240 В кезінде)
Зарядтау шығысы	16,4 В тұрақты ток, 2,4 А / 1,5 А
Тұрақты ток шығысы	12 В тұрақты ток, 3,0 А
Жұмыс температурасы (зарядтау)	0 °C-тан 45 °C-қа дейін
Жұмыс температурасы (тұрақты ток шығысы)	-5 °C-тан +45 °C-қа дейін
Сақтау температурасы	-20 °C-тан +60 °C-қа дейін
Зарядтау арналарының саны	2 (ЗАРЯДТАУ режимі) немесе 1 (ТТ ШЫҒЫС режимі)
Индикаторлар	ЗАРЯДТАУ (қызғылт сары/жасыл) және ТТ ШЫҒЫС (жасыл)
Қорғаулар	Асқын кернеуден, қызып кетуден, үйлесімсіз батареядан
Берілетін керек-жарақтар	Тұрақты ток шығыс кабелі, орнату нұсқаулығы, кепілдік кітапшасы
Үйлесімді батареялар	Sony BP-U35, BP-U70, BP-U100 литий-ионды аккумуляторлары
Зарядтау уақыты (BP-U35)	Шамамен 90 минут
Зарядтау уақыты (BP-U70)	Шамамен 150 минут
Зарядтау уақыты (BP-U100)	Шамамен 210 минут
Қауіпсіздік	Бірінші ретті тізбек сақтандырғышы, ажырату құрылғысы, жерге тұйықтау
Күту	Құрғақ шүберекпен тазалау; мерзімді тексерулер ұсынылады

Жиі қойылатын сұрақтар - BCU2A SONY

BCU2A заряджағышына қандай батареялар үйлесімді?

Sony BP-U35, BP-U70 және BP-U100 литий-ионды аккумуляторлары үйлесімді. Басқа батарея түрлерін зарядтамаңыз.

Екі батареяны бір уақытта зарядтай аламын ба?

Иә, ЗАРЯДТАУ режимінде екі батареяны бір уақытта, тіпті әртүрлі модельдерді зарядтауға болады.

Батареяның толық зарядталғанын қалай білуге болады?

Батарея толық зарядталғанда ЗАРЯДТАУ индикаторы тұрақты жасыл жанады. Оған дейін ол қызғылт сары (0-80%) содан кейін жасыл (80% жоғары) жыпылықтайды.

ЗАРЯДТАУ индикаторы қызғылт сары және жасыл кезектесіп жыпылықтаса не істеу керек?

Бұл қателікті көрсетеді. Заряджағышты дереу ажыратыңыз, батареяларды алыңыз және сатушыға хабарласыңыз.

Батареяны зарядтаған кезде құрылғыны қуаттай аламын ба?

Иә, ТТ ШЫҒЫС режимінде сіз 2-арнада батареяны зарядтау кезінде тұрақты ток шығыс кабелі арқылы құрылғыға 12 В тұрақты ток бере аласыз.

Заряджағыштың қызмет ету мерзімі қандай?

Электролиттік конденсатордың қалыпты жағдайда шамамен 5 жыл қызмет ету мерзімі бар. Мерзімді тексерулер ұсынылады.

Заряджағыш қалыпты түрде қызады ма?

Иә, тұтынылатын токқа байланысты корпус ыстық болуы мүмкін. Бұл ақау емес. Ұзақ жанасудан аулақ болыңыз.

Бұл заряджағышты сыртта қолдана аламын ба?

Заряджағыш ішкі қолдануға арналған. Жаңбырға, ылғалға немесе экстремалды температураға ұшыратудан аулақ болыңыз.

Заряджағышты қалай тазалауға болады?

Құрғақ шүберекті қолданыңыз. Желдету тесіктерін жауып қоймаңыз. Сұйықтықтармен ешқашан тазаламаңыз.

Конденсация жағдайында не істеу керек?

Егер құрылғы суықтан жылыға ауысса, конденсация пайда болуы мүмкін. Оны өшіріңіз және қолданар алдында оның жоғалғанын күтіңіз.

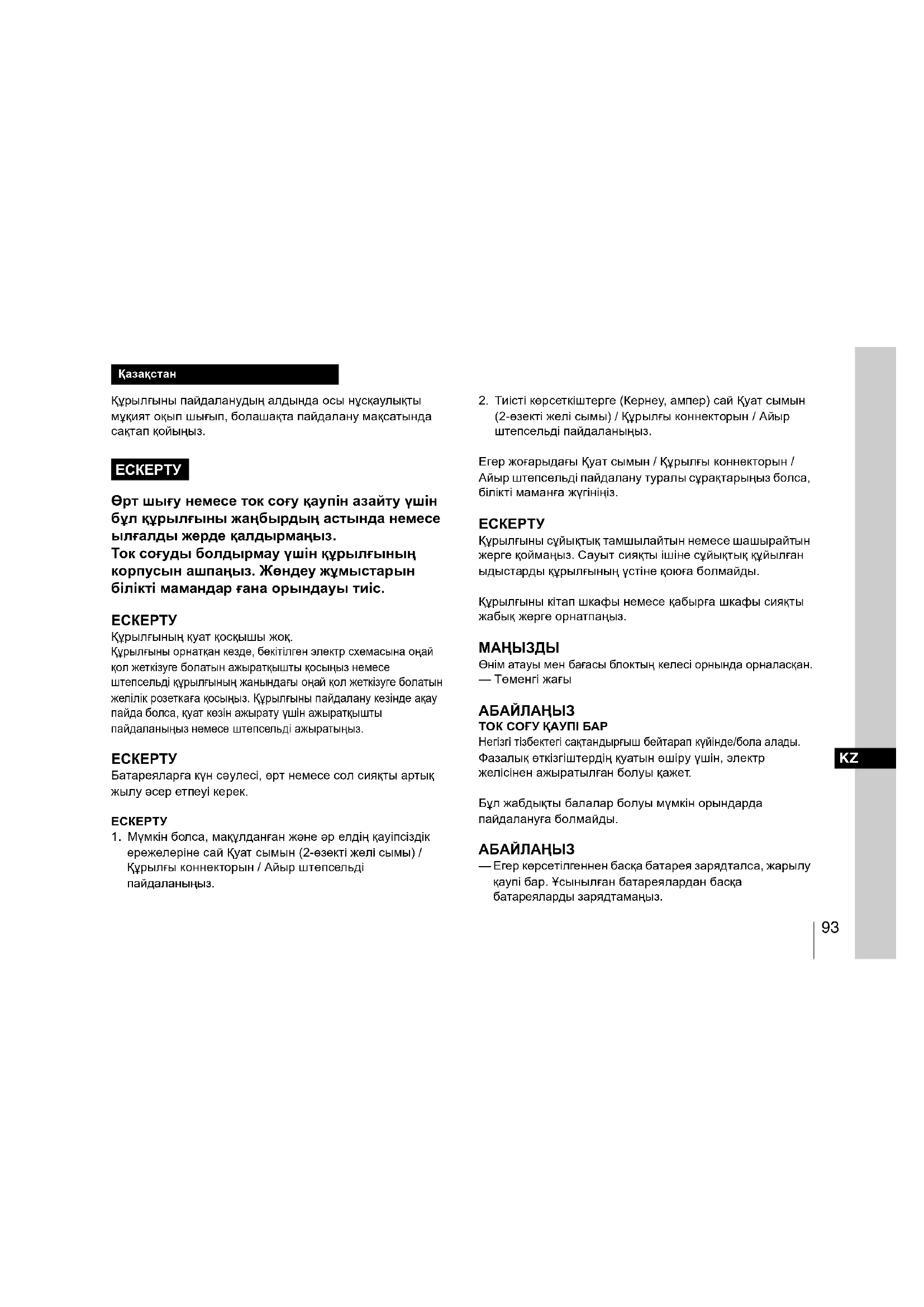

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BCU2A SONY

Кұрылғыны пайдаланудың алдында осы нұсқаулықты мұқият оқып шығып, болашақта пайдалану мақсатында сақтап қойыңыз.

ECKEPTY

Өрт шығу немесе ток соғу қаупін азайту үшін бүл құрылғыны жаңбырдың астында немесе ылғалды жерде қалдырмаңыз.

Ток соғуды болдырмау үшін құрылғының корпусын ашпаңыз. Жөндеу жұмыстарын білікті мамандар ғана орындауы тиіс.

ECKEPTY

Курылғының куат қосқышы жоқ. Курылғыны орнатқан кезде, бекітілген электр схемасына оңай қол жеткізуге болатын ажыратқышты қосыңыз немесе штепсельді курылғының жанындағы оңай қол жеткізуге болатын желілік розеткаға қосыңыз. Курылғыны пайдалану кезінде ақау пайда болса, куат кезін ажырату үшін ажыратқышты пайдаланыңыз немесе штепсельді ажыратыңыз.

ECKEPTY

Батареяларға күн сәулесі, өрт немесе сол сияқты артық жылу әсер етпеуі керек.

ECKEPTY

1. Мумкін болса, мақулданған және әр өлдің қауіпсіздік ережелеріне сай Қуат сымын (2-езекті желі сымы) / Құрылғы коннекторын / Айыр штепсельді пайдаланыңыз.

2. Тиісті көрсеткіштерге (Кернеу, ампер) сай Қуат сымын (2-өзекті желі сымы) / Құрылғы коннекторын / Айыр штепсельді пайдаланыңыз.

Егер жоғарыдағы Қуат сымын / Құрылғы коннекторын / Айыр штепсельді пайдалану туралы сұрақтарыңыз болса, білікті маманға жүгініңіз.

ECKEPTY

Құрылғыны сұйықтық тамшылайтын немесе шашырайтын жерге қоймаңыз. Сауыт сияқты ішіне сұйықтық құйылған ыдыстарды құрылғының үстіне қоюға болмайды.

Кұрылғыны кітап шкағы немесе қабырға шкағы сияқты жабық жерге орнатпаңыз.

МАНЫЗДЫ

Өнім атауы мен бағасы блоктың келесі орнында орналасқан. — Теменгі жағы

АБАЙЛАНЫЗ

ТОК СОГУ КАУПІ БАР

Негізгі тізбектегі сақтандырғыш бейтарап күйінде/бола алады. Фазалық өткізгіштердің куатын өшіру үшін, электр желісінен ажыратылған болуы қажет.

Бүл жабдықты балалар болуы мүмкін орындарда пайдалануға болмайды.

АБАЙЛАНЫЗ

— Егер көрсетілгеннен басқа батарея зарядталса, жарылу қаупі бар. Yuсынылған батареялардан басқа батареяларды зарядтамаңыз.

— Батареяны немесе өнімді утилизациялағанда, тиісті аумактың немесе елдің заңдарын сақтау қажетсіз. Батареяны немесе өнімді отта, қысқа толқынды пеште немесе механикалық түрде езу не кесу арқылы утилизацияламаңыз. Ол жарылыска немесе өртке әкелуі мүмкін. Батареяны ауа қысымы ете төмен жерге қоймаңыз, себебі жарылуға немесе оңай түтанатын сұйықтықтың не газдың шығуына әкелуі мүмкін.
— Батареяны температурасы жоғары орынға, мысалы, тікелей түсетін күн сәулесіне, отқа жақын қоймаңыз. Ол түтануға, жарылуға немесе өртке әкелуі мүмкін. Батареяны суға немесе теңіз суына батырмаңыз немесе жумаңыз. Бүл ток соғуға әкелуі мүмкін.

Жағылған шамдар сияқты ашық жалын кездерін аппаратқа қоймау керек.

АБАЙЛАНЫЗ

Кұрылғының тұрақты ток шығыс кабелі қосымша кұрылғыға жалғанған кезде радиоактивті кедергілердің алдын алу үшін ұсынылған кабельдерді пайдаланыңыз.

Зарядтау кұрылғысы

Өндіруші:

Сони Корпорейшн

Өндіруші мекенжайы:

Орамдалған күйде, қышқылдар мен сілтілер сақталатын орындардан окшауланған, қараңғы, құрғақ, таза, желдетілетін бөлмелерде сақтау керек. -20 °C - +60 °C температурада және конденсат түзілмейтін<80% аспайтын салыстырмалы ылғалдылықта сақтау керек.

Тупнускалык орамда тасымалдау керек, тасымалдау кезінде лактыруга болмайды, құлаудан, сокқылардан қорғау керек, шектен тыс дірілге ұшыратпау керек.

Егер осы нускаулыкça сүйене отырып, ақаулықты жою мүмкін болмаса, ең жақын заңды тіркелген SONYжөндеу және күтіп ұстау орталығына хабарласыңыз.

Өндіру жылы: Өнімдегі зауыттық жапсырманы караңыз. Мысалы, (2017-01):

2017: жылды көрсетеді.

01: айды көрсетеді.

Сатуды күшінде түрган заң талаптарына сәйкес жүзеге асыру керек. Қызмет мерзімі біткен бүйымды күшінде түрган заң талаптарына сәйкес запалсыз кәдеге асыру керек.

Мазмуны

Жалпы шолу 95

Бөлшектердің орны мен функциясы ..... 96

BC-U2A батарея зарядтағышы Sony литий-иопды батарея жинактарын зарядтайды. Оның келесі мүмкіндіктері бар.

• CHARGE режимінде, ол екі батарея жинағын бір уақытта зарядтай алады (бір модельдегі екі батарея немесе әртурглі модельдердегі екі батарея).
• DC OUT режимінде, жалғанған кұрылғыға куат беріп тұрып, бір батареяны зарядтай алады.

Ескертпе

Осы жабдыкты пайдаланғанда ақаулық пайда болса, куат көзін өшіру үшін айнымалы ток куат сымын айнымалы куат көзінен ажыратыцыз.

Осы жасбдык және жасбдыкға жалгауға болатын құрылғылар арқылы зарядтауға болатын батарея жинақтары туралы мәліметтерді Sony Professional внімдері вөб-сайтынан қараңыз.

Sony кәсіби әнімдерінің веб-сайты:

AKIII http://pro.sony.com

Канада http://www.sonybiz.ca

Латын Америкасы

http://sonypro-latin.com

Eypona http://www.pro.sony.eu/pro

Таяу Шығыс, Африка

http://sony-psmea.com

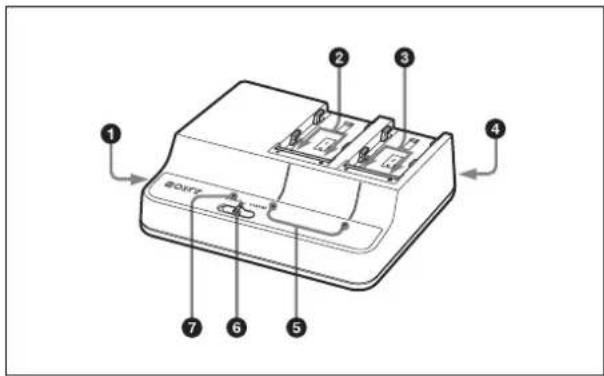

Бөлшектердің орны мен функциясы

Режим тандау коскышы DC OUT куйне орнатыиганда, тұрақты ток куатын жалғанған құрылғыға тұрақты ток шығысы кабелі арқылы береді.

Тұракты ток шығысы кабелінде кара түсті окшауы бар аша және сары түсті окшауы бар аша бар. Қара окшауы бар ашаны осы аппаратка және сары окшауы бар ашаны жалғанған құрылғыға жалғаныз.

Ескертпелер

• Куат талаптары көрсетілген мәндерден жоғары кұрылғыға жалғамаңыз.
• Жалғанған кұрылғышың тұтынған куатыша байланысты аппарат кызүү мүмкін. Бүл ақаулық емес. Егер ол кызып жатса, annарагты үзак уакыт үстамаңыз.

Режим тацдау коскышы CHARGE күйіне орнатылғанда куат береді.

Режим тандау коскышының параметрінен тәуслеіз куат береді.

Батарея жинактарын зарядтау барысында салынган батарея жинактарының зарядтау күйін көрсетеді.

Мәліметтерді Беттегі «Батарея жинактарын зарядтау» 97 боліміпен караньз.

⑥ Режим тацдау коскышы

CHARGE: 1-арнага жалғанған литий-ионды батарея жинағына куат берсді.

DC OUT: DC OUT коншекторышан тұрақты ток куатын береді және осы кезде 2-арнага жалғанған литий-ионды батарея жинағына куат береді. (1-арнага жалғанған батарея жинағы зарядталмайды.)

⑦DC OUT индикаторы

Режим тандау коскышы DC OUT күйіне орнатылғанда және тұрақты ток куаты беріліп жатқанда жасыл түсте жанады. Егер ақаулық аныкталса, индикатор оншеді.

Батарея жинақтарын зарядтау

Зарядтау уакыты

Заряды толык біткеп батарея жинағының толык сыйымдылығына дейін зарядтау уакыты томенде корсетілген. (Температура 25 °C болғанда). Зарядталып жатқап бір немесе екі батарея жинағы немесе әртурлі батарея модельдерінін тіркесімдері зарядтау уакытыпа әсер етпейді.

BP-U35: шамамен 90 минут

BP-U70: шамамен 150 минут

BP-U100: шамамен 210 минут

Бір уакытта екі батарея жинағын зарядтауға болады.

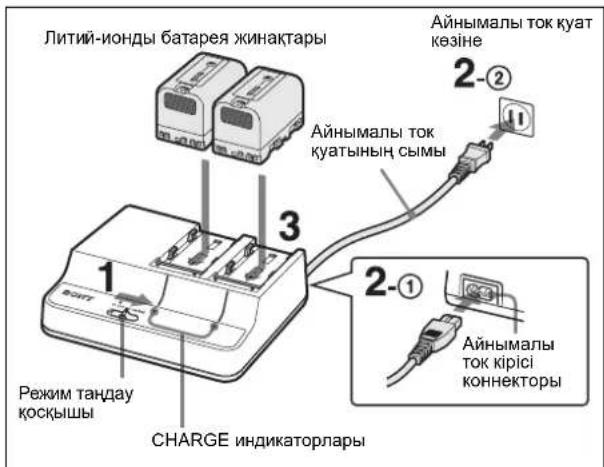

Литий-ионды батарея жинактары 1 Режим тандау коскышы 3 CHARGE индикаторлары 2-① Айымалы ток кірісі коннекторы 2-② Айымалы ток куатының сымы

1 Режим тандау коскышын CHARGE күйіне орнатыңыз.
2 ①-ші айнымалы ток куат сымын айнымалы ток кіріс коннекторына және ②-ші айнымалы ток куат сымын айнымалы ток куат көзіне жалғаңыз.
3 Батарея жинактарын тіркеніз. Батарея жинактарын ушбұрыш белгілерін зарядтау коннекторларына каратып койыңыз, содан сон оны көрсеткілер бағытына карай сырғытыңыз. Зарядтау коннекторларын косу үшін батарея жинактарын міндетті түрде тірелгенше басыңыз. Зарядтау басталып, CHARGE индикаторлары зарядтау куйін көрсестеді.

Кызғылт сары түсте жыпылықтау: 0–80% аралығында зарядталған

Жасыл тусте жыпылықтау: 80%-дан артық зарядталған Жасыл тусте жану: Толық зарядталған

Кызгылт сары, жасыл түсте кайталап жыпылыктау және өшу: Зарядтаудың күту күйі

Бул жабдыкта зарядтауды температурабойынша баскарылатын баскару функциясы бар. Егер батареяның ішкі температурасы 0 °C және одан төмен немесе 60 °C және одан жоғары болса, жабдык күту күйінде болып, зарядтау орындалмайды. Температура 0 °C-тан жоғары немесе 60 °C-тан төмен болса, зарядтау орындалады.

Ескертпе

Литий-ионды батарея жинағынан баска батарея жинағы салыпса, зарядтау тогы автоматты түрде блокталады. Тағайындалған батарея жинактары ғана зарядталғанын тексеріңіз.

Жалганган курылигыта куат берін жатканда 2-арнадағы батарея куатын зарядтауға болады.

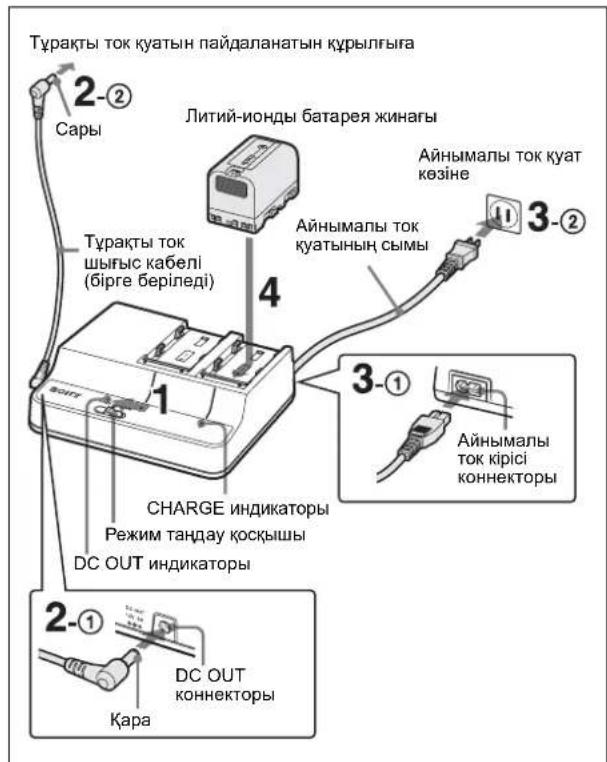

Турақты ток куатын пайдаланатын кұрылғыға 2-② Сары Литий-ионды батарея жинағы Турақты ток шығыс кабелі (бірге беріледі) 4 Айнымалы ток куат көзіне 3-② Айнымалы ток куатының сымы 3-① Айнымалы ток кірісі коннекторы 1 CHARGE индикаторы Режим тандау қосқышы DC OUT индикаторы 2-① ДС OUT коннекторы Қара

1 Режим тацдау коскышын DC OUT куйне орнатыцыз.

2 Бірге берілетін ①-ші тұрақты ток шығыс кабелін DC OUT коннекторына және ②-ші тұрақты ток шығыс кабелін тұрақты ток куатын пайдаланатын құрылғыға жалғаңыз.

3 ①-ші айнымилы ток куат сымын айнымилы ток кіріс коннекторына және ②-ші айнымилы ток куат сымын айнымилы ток куат көзіне жалғаныз.

Туракты ток куаты 2-кадамда жалғанған кұрылғыға беріледі және DC OUT индикаторы жасыл түсте жанады.

Батарея жинағы тіркеу туралы акпарагатты «CHARGE режимінде зарядтау» боліміндегі 3-кадамнан караңыз.

Батарея жинағын ажырату

Салынған батарея жипағын салуға карсы бағытта сырғытыңыз, содан сон оны жоғары тартыңыз.

Кате аныкталғанда

Зарядтау барысында келесі жағдайлардың біреуғ аныкталса, CHARGE индикаторы қызғылт сары және жасыл түсте кезекпен жыпылықтайды:

• Зарядтау басталғаннан кейін жылдам зарядтау басталмайды.
• Корсетілген уакыт ішінде зарядтау аякталмайды.
• Батарсяны зарядтауга арналған кернеу көрсетілген деңгейден асып кетті.
  • Ішкі кернеу көрсетілген деңгейден асып кетті.
• Ішки кернеу көрсетілген деңгейден түсіп кетті.

Кате аныкталса, қолданылатын әрекет

Айнымалы ток куат сымын айнымалы ток куат козінен дереву ажыратып, батарея жинактарын алып тастаңыз, содан соң аппаратты сатып алған сатушыга хабарласыңыз.

Сипаттамалары

Шығыс Зарядгау: 16,4 В, 2,4 А/1,5 А Тұрақты ток шығысы: 12 В, 3,0 А

Пайдалану температурасы Зарядтау: 0 °C - 45 °C Тұракты ток шығысы: -5 °C - +45 °C

Сактау температурасы -20^ - +60^

Олшемдері (e/б/т) 177,0 × 53,2 × 137,0 мм

Массасы шамамен. 620 г (туракты ток шыгые кабелін косканда, айнымилы ток куат сымын коспағанда)

Бірге берілген керек-жарактар

Кепілдік кітапшасы (1)

Дизайны мен техникалык сипаттамалары ескертусіз өзгертілуі мүмкін.

Ескертулер

• Эркашан пайдаланудан бұрын құрылғының дұрыс жұмыс істейтіндігін тексеріңз. SONY КОРПОРАЦІЯСЫ ОСЫ ҚұРЫЛĞЫНЫН АҚАУЫ САЛДАРЫНАН ҚАЗІР НЕМЕСЕ БОЛАШАКТА ПАЙДАПЫН АЛЫПБАУЫПА БАЙЛАПЫСТЫ КОМПЕНСАЦІЯ НЕМЕСЕ ТӨЛЕМДІ КОСА, БІРАК ОЛАРМЕН ШЕКТЕЛМЕЙ, КЕПЛДІК МЕРЗІМІ ШИНДЕ НЕМЕСЕ КЕПЛДІКТИН МЕРЗІМІ АЯҚТАЛГАНПАН КЕЙІН НЕМЕСЕ БАСКА СЕБЕПТЕРГЕ БАЙЛАНЫСТЫ КЕЗ КЕЛГЕН ШЫГЪПІДАР УШІП ЖАУАП БЕРМЕЙДІ.
• SONY КОРПОРАЦИЯСЫ ОСЫ КУРЫЛГЫНЫ ПАЙДАЛАНУШЫЛАРДЫЧ НЕМЕСЕ УШИНШ ТАРАПТАРДЫЧ ЖАСАГАП КЕЗ КЕЛГЕН ШАГЫМДАРЫ УШИН ЖАУАП БЕРМЕЙДІ.
• SONY КОРПОРАЦИЯСЫ КЕЗ КЕЛГЕН ЖАГДАЙЛАРГА БАЙЛАНЫСТЫ БОЛУЫ МУМКІН ОСЫ КУРЫЛГЫГА КАТЫСТЫ КЕЗ КЕЛГЕН КЫЗМЕТТЕРДІН ТОКТАТЬЛІУЫ НЕМЕСЕ УЗІЛІСІ УІШІН ЖАУАП БЕРМЕЙДІ.

Егер курылны салкын орыннан жылы орынга ауыстырылса немесе орта температурасы киснет котсрілсе, курылғының сыртки кабатында және/немесе ішінде ығғал пайда болуы мүмкін. Бұл конденсация ретіңде белгіл. Конденсация пайда болса, курылғыны ошіріп, конденсация тазаланғанша оныі іске коспаңзы. Конденсация кезінде курылғыны пайдалансаңыз, оның закымдалуы мүмкін.

Электрлік конденсатордын әдетті температурада және дұрыс пайдалану жагдайындагы жұмыс істеу мерзімі шамамен 5 жылды күрайды (күніне 8 сағат; айына 25 күн). Егер пайдалану жилігі әдеттілен асса, қызмет ету мерзімі сәйкесінше азаяды.

• Kayıncsızdık максатында тек Sony батарея жинактарын пайдалапыцыз.
• Осы кұрылғының батарея терминалы (батарея жинактары мен айнымалы ток адаптеріне арналған коннектор) шығын большек болып табылады.
  Егер соккынын немесе діріддердін әсерінен батарея терминалының контактілері майысып калған немесе закымдалған болса не бөлме сыртынды ұзак мерзім бойы пайдалану салдарынан тоттанған болса, куаг құрышғыға дұрыс берілмеуі мүмкін. Құрылғыпы жұмыс күйіндс ұстап, опың пайдалану мерзімін ұзарту үшін жүйелі түрде тексеру шаралары ұсынылады. Тексеру шаралары туралы косымша акпараг алу үшін Sony комптаниясының қызмет көрсету орталығына немесе сауда өкіліне хабарласыныз.
