BCU2A - Зарядное устройство для батареек SONY - Бесплатное руководство пользователя

Тип продукта	Зарядное устройство для аккумуляторов
Бренд	Sony
Модель	BCU2A
Размеры (Д × В × Г)	177,0 × 53,2 × 137,0 mm
Вес	Примерно 620 g (с кабелем постоянного тока, без шнура питания)
Источник напряжения	100–240 V перем. тока, 50/60 Hz
Потребляемая мощность	89 W (зарядка: 165 VA при 100 V, 205 VA при 240 V)
Выход зарядки	16,4 V пост. тока, 2,4 A / 1,5 A
Выход постоянного тока	12 V пост. тока, 3,0 A
Рабочая температура (зарядка)	от 0 до 45 °C
Рабочая температура (выход постоянного тока)	от -5 до +45 °C
Температура хранения	от -20 до +60 °C
Количество каналов зарядки	2 (режим CHARGE) или 1 (режим DC OUT)
Индикаторы	CHARGE (оранжевый/зеленый) и DC OUT (зеленый)
Защита	От перенапряжения, перегрева, несовместимой батареи
Комплектация	Кабель постоянного тока, руководство по установке, гарантийный талон
Совместимые аккумуляторы	Литий-ионные аккумуляторы Sony BP-U35, BP-U70, BP-U100
Время зарядки (BP-U35)	Примерно 90 минут
Время зарядки (BP-U70)	Примерно 150 минут
Время зарядки (BP-U100)	Примерно 210 минут
Безопасность	Предохранитель первичной цепи, устройство отключения, заземление
Обслуживание	Протирать сухой тканью; рекомендуется периодическая проверка

Часто задаваемые вопросы - BCU2A SONY

Какие аккумуляторы совместимы с зарядным устройством BCU2A?

Совместимы литий-ионные аккумуляторы Sony BP-U35, BP-U70 и BP-U100. Не заряжайте другие типы аккумуляторов.

Можно ли заряжать два аккумулятора одновременно?

Да, в режиме CHARGE вы можете заряжать два аккумулятора одновременно, даже разных моделей.

Как узнать, полностью ли заряжен аккумулятор?

Индикатор CHARGE горит зеленым постоянно, когда аккумулятор заряжен. До этого он мигает оранжевым (0-80%), затем зеленым (выше 80%).

Что делать, если индикатор CHARGE мигает оранжевым и зеленым попеременно?

Это указывает на ошибку. Немедленно отключите зарядное устройство, извлеките аккумуляторы и свяжитесь с продавцом.

Можно ли питать устройство во время зарядки аккумулятора?

Да, в режиме DC OUT вы можете подавать 12 В пост. тока на устройство через кабель постоянного тока, одновременно заряжая аккумулятор на канале 2.

Каков срок службы зарядного устройства?

Электролитический конденсатор имеет срок службы около 5 лет в нормальных условиях. Рекомендуется периодическая проверка.

Нормально ли нагревается зарядное устройство?

Да, в зависимости от потребляемого тока корпус может нагреваться. Это не является неисправностью. Избегайте длительного контакта.

Можно ли использовать это зарядное устройство на улице?

Зарядное устройство предназначено для использования внутри помещений. Избегайте воздействия дождя, влажности или экстремальных температур.

Как чистить зарядное устройство?

Используйте сухую ткань. Не блокируйте вентиляционные отверстия. Никогда не чистите жидкостями.

Что делать при конденсации?

Если устройство перемещается из холода в тепло, может образоваться конденсат. Выключите его и подождите, пока конденсат исчезнет, прежде чем использовать.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BCU2A SONY

Russia http://sony.ru/pro/

Brazil http://sonypro.com.br

Australia http://pro.sony.com.au

New Zealand http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asia Pacific http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn

India http://pro.sony.co.in

Russie http://sony.ru/pro/

Russland http://sony.ru/pro/

Brasilien http://sonypro.com.br

Australien http://pro.sony.com.au

Neuseeland http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asien-Pazifik http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn Indien http://pro.sony.co.in

Russia http://sony.ru/pro/

Перед использованием устройства внимательно прочитайте настоящее руководство и сохраните его для получения необходимой информации в будущем.

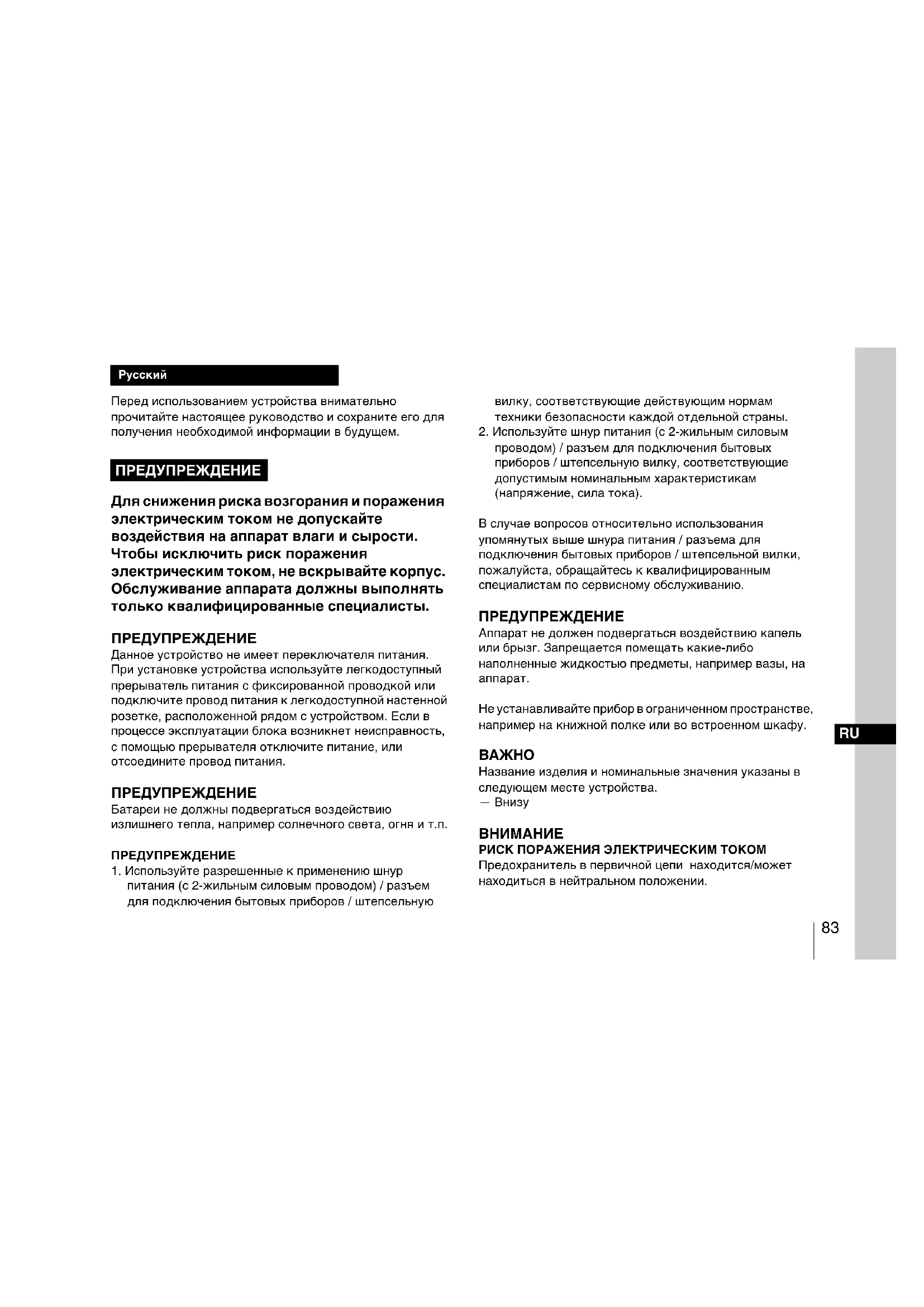

ПРЕДУПРЕЖДЕНИЕ

Для снижения риска возгорания и поражения электрическим током не допускайте воздействия на аппарат влаги и сырости.

Чтобы исключить риск поражения электрическим током, не вскрывайте корпус. Обслуживание аппарата должны выполнять только квалифицированные специалисты.

ПРЕДУПРЕЖДЕНИЕ

Данное устройство не имеет переключателя питания. При установке устройства используйте легкодоступный прерыватель питания с фиксированной проводкой или подключите провод питания к легкодоступной настенной розетке, расположенной рядом с устройством. Если в процессе эксплуатации блока возникнет неисправность, с помощью прерывателя отключите питание, или отсоедините провод питания.

ПРЕДУПРЕЖДЕНИЕ

Батареи не должны подвергаться воздействию излишнего тепла, например солнечного света, огня и т.п.

ПРЕДУПРЕЖДЕНИЕ

1. Используйте разрешенные к применению шнур питания (с 2-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную

вилку, соответствующие действующим нормам техники безопасности каждой отдельной страны.

1. Используйте шнур питания (с 2-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную вилку, соответствующие допустимым номинальным характеристикам (напряжение, сила тока).

В случае вопросов относительно использования упомянутых выше шнура питания / разъема для подключения бытовых приборов / штепсельной вилки, пожалуйста, обращайтесь к квалифицированным специалистам по сервисному обслуживанию.

ПРЕДУПРЕЖДЕНИЕ

Аппарат не должен подвергаться воздействию капель или брызг. Запрещается помещать какие-либо наполненные жидкостью предметы, например вазы, на аппарат.

Не устанавливайте прибор в ограниченном пространстве, например на книжной полке или во встроенном шкафу.

ВАЖНО

Название изделия и номинальные значения указаны в следующем месте устройства.

— Внизу

ВНИМАНИЕ

РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Предохранитель в первичной цепи находится/может находиться в нейтральном положении.

Электрическую сеть необходимо отключить, чтобы снять напряжение с фазовых проводников.

Это оборудование не подходит для использования в местах, где могут находиться дети.

ВНИМАНИЕ

— При зарядке аккумулятора, отличного от указанных, существует опасность взрыва. Не заряжайте аккумуляторы, отличные от рекомендованных.
— При утилизации аккумулятора или изделия следует соблюдать законы соответствующей страны или соответствующего региона. Не утилизируйте аккумулятор или изделие в огне или в горячей печи, не уничтожайте их механическим путем и не разрезайте аккумулятор. Он может взорваться или привести к пожару. Не подвергайте аккумулятор воздействию чрезвычайно низкого атмосферного давления, которое может привести к взрыву или утечке воспламеняющейся жидкости или воспламеняющегося газа.
— Не размещайте аккумулятор в местах с высокой температурой, например под воздействием прямых солнечных лучей или возле огня. Он может загореться, взорваться или привести к пожару. Не подвергайте аккумулятор воздействию воды. Это может привести к поражению электрическим током.

Запрещается ставить на аппарат источники открытого пламени, такие как зажженные свечи.

ВНИМАНИЕ

Для избежания неисправностей, вызванных электромагнитным шумом, используйте прилагаемый кабель при подключении кабеля выхода постоянного тока аппарата к периферийному устройству.

Зарядное Устройство

Сони Корпорейшн

1-7-1 Конан Минато-ку Токио, 108-0075 Япония

Сделано в Китае

Условия хранения:

Хранить в упакованном виде в темных, сухих, чистых, вентилируемых помещениях, изолированными от мест хранения кислот и щелочей. Хранить при температуре от -20 °C до +60 °C и относительной влажности не более <80%, без образования конденсата. Срок хранения не установлен.

Транспортировать в оригинальной упаковке, во время транспортировки не бросать, оберегать от падений, ударов, не подвергать излишней вибрации.

Если неисправность не удается устранить следуя данной инструкции – обратитесь в ближайший авторизованный SONY центр по ремонту и обслуживанию.

Год производства: См. на табличке с названием изделия. Пример (2017-01):

2017: означает год.

01: означает месяц.

Реализацию осуществлять в соответствии с действующими требованиями законодательства.

Отслужившее изделие утилизировать в соответствии с действующими требованиями законодательства.

Содержание

Обзор 86

Расположение и назначение компонентов ..... 87

Зарядка аккумуляторов 88

Технические характеристики .....91

Обзор

Зарядное устройство ВС-U2А предназначено для зарядки литий-ионных аккумуляторных блоков Sony. Оно поддерживает следующие функции.

• В режиме CHARGE (Зарядка) можно одновременно заряжать два аккумулятора (одной или разных моделей).
• В режиме DC OUT (Питание пост. тока) можно заряжать один аккумулятор, одновременно подавая питание на подключенное устройство.

Примечание

В случае неполадок в работе данного устройства отсоедините кабель питания переменного тока от источника переменного тока, чтобы отключить подачу питания.

Подробнее об аккумуляторах, которые можно заряжать с помощью этого устройства, и других устройствах, которые можно подключать к этому устройству, см. на веб-сайте изделий Sony Professional.

Веб-сайт изделий Sony Professional:

CIIA http://pro.sony.com

Канада http://www.sonybiz.ca

Латинская Америка

http://sonypro-latin.com

Европа http://www.pro.sony.eu/pro

Средний Восток, Африка

http://sony-psmea.com

Россия http://sony.ru/pro/

Бразилия http://sonypro.com.br

Австралия http://pro.sony.com.au

Новая Зеландия

http://pro.sony.co.nz

Япония http://www.sonybsc.com

Азиатско-Тихоокеанский регион

http://pro.sony-asia.com

Корея http://bp.sony.co.kr

Китай http://pro.sony.com.cn

Индия http://pro.sony.co.in

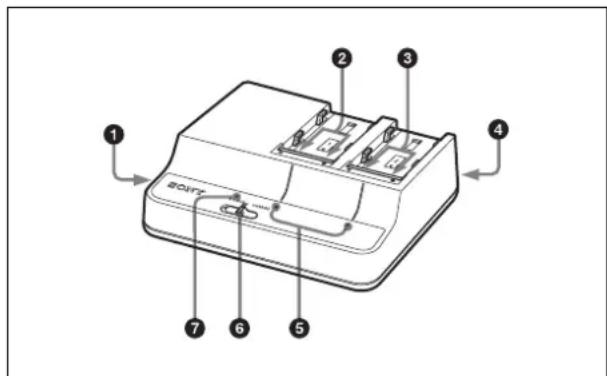

Расположение и назначение компонентов

Подаст питание постоянного тока на подключенное устройство через прилагаемый выходной кабель постоянного тока, когда переключатель выбора режима установлен в положение DC OUT.

У выходного кабеля постоянного тока есть штекер с черной изоляцией и штекер с желтой изоляцией. Подключайте штекер с черной изоляцией к данному устройству, а штекер с желтой изоляцией — к подключаемому устройству.

Примечания

• Запрещается подключать устройства, потребляемая мощность которых превышает указанные значения.
  • В зависимости от мощности, потребляемой подключенным устройством, зарядное устройство может стать теплым. Это не является признаком неисправности. Если зарядное устройство нагрелось, избегайте длительного контакта с ним.

②Зарядные разъемы канала 1

Служат для подачи питания, когда переключатель выбора режима установлен в положение CHARGE.

③Зарядные разъемы канала 2

Питание подается независимо от положения переключателя выбора режима.

④ Входной разъем переменного тока

Служит для подключения к источнику питания переменного тока с помощью кабеля питания переменного тока.

⑤Индикаторы CHARGE

Показывают состояние зарядки установленных аккумуляторов во время их зарядки.

Подробнее см. в разделе "Зарядка аккумуляторов" на стр. 88.

⑥Переключатель выбора режима

CHARGE: подача питания на аккумулятор, установленный в канал 1.

DC OUT: подача питания постоянного тока на разъем DC OUT и одновременная подача питания на аккумулятор, установленный в канал 2. (Аккумулятор, установленный в канал 1, не заряжается.)

⑦Индикатор DC OUT

Горит зеленым цветом, когда переключатель выбора режима установлен в положение DC OUT и подается питание постоянного тока.

В случае какой-либо неполадки индикатор выключается.

Зарядка аккумуляторов

Время зарядки

Ниже указана время полной зарядки полностью разряженного аккумулятора. (При температуре 25 °C. Время зарядки не зависит от количества заряжаемых аккумуляторов, а также от того, в каких сочетаниях установлены разные модели.)

BP-U35: прибл. 90 мин

BP-U100: прибл. 210 мин

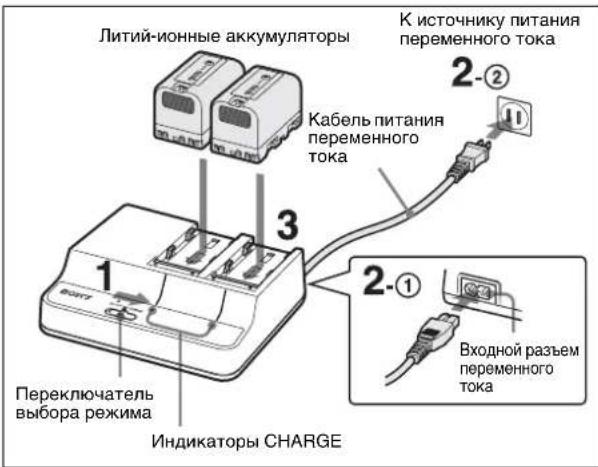

Зарядка в режиме CHARGE

Можно заряжать два аккумулятора одновременно.

Литий-ионные аккумуляторы К источнику питания переменного тока Кабель питания переменного тока 1 3 2-② 2-① Входной разъем переменного тока Переключатель выбора режима Индикаторы CHARGE

1 Установите переключатель выбора режима в положение CHARGE.

2 Подключите кабель питания переменного тока ① к входному разъему переменного тока и ② к источнику питания переменного тока.

3 Установите аккумуляторы. Установите аккумуляторы трсугольными метками к зарядным разъемам и сдвиньте их в направлении стрелок.

Обязательно нажмите на аккумуляторы до защелкивания в зарядных разъемах со щелчком. Начинается зарядка, и индикаторы CHARGE показывают состояние зарядки.

Оранжевый мигающий: уровень заряда от 0 до 80% Зеленый мигающий: уровень заряда свыше 80%

Зеленый немигающий: полностью заряжен Горит оранжевым, зеленым и не горит

(последовательность повторяется): режим ожидания Данное устройство имеет функцию контроля зарядки, которая зависит от температуры. Если внутренняя температура аккумулятора 0 °C и ниже или 60 °C и выше, то устройство переходит в режим ожидания и аккумулятор не заряжается. Если температура выше 0 °C и ниже 60 °C, аккумулятор заряжается.

Примечание

Зарядный ток автоматически отключается, если установлен любой другой аккумулятор, кроме литий-ионного. Допускается заряжать только указанные аккумуляторы.

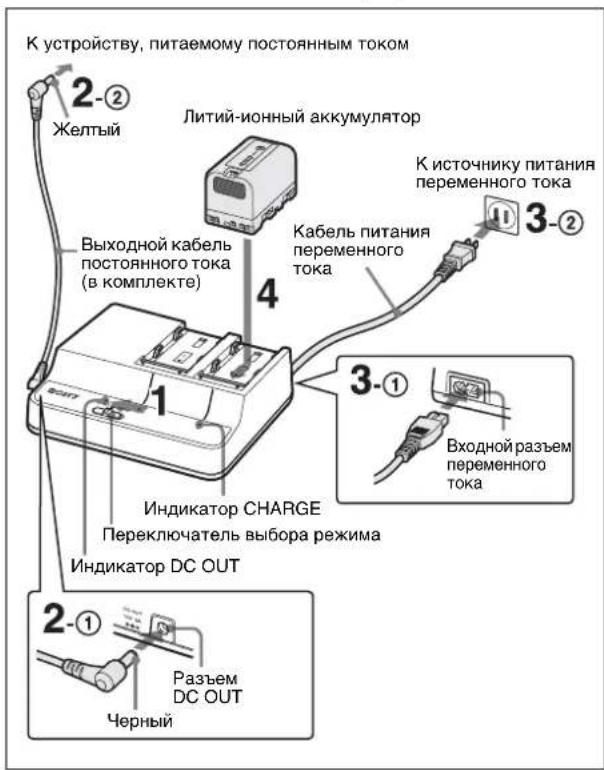

Зарядка в режиме DC OUT

Можно заряжать аккумулятор в канале 2, одновременно подавая питания на подключенное устройство.

К устройству, питаемому постоянным током 2-② Желтый Литий-ионный аккумулятор Выходной кабель постоянного тока (в комплекте) 4 К источнику питания переменного тока 3-② Кабель питания переменного тока 3-① Входной разъем переменного тока 1 Индикатор CHARGE Переключатель выбора режима Индикатор DC OUT 2-① Разъем DC OUT Черный

1 Установите переключатель выбора режима в положение DC OUT.

2 Подключите прилагаемый выходной кабель постоянного тока ① к разъему DC OUT и ② к устройству, питаемому постоянным током.

3 Подключите кабель питания переменного тока ① к входному разъему переменного тока и ② к источнику питания переменного тока.

Питание постоянного тока подается на устройство, подключенное на шаге 2, и индикатор DC OUT горит зеленым цветом.

4Установите аккумулятор в канал 2.

Сведения о порядке установки аккумулятора см. в шаге 3 раздела "Зарядка в режиме CHARGE".

Снятие аккумулятора

Сдвиньте установленный аккумулятор в сторону, противоположную установке, затем потяните его вверх.

При обнаружении ошибки

Если во время зарядки будет обнаружено одно из указанных ниже состояний, индикатор CHARGE попеременно мигаст оранжевым и зеленым цветами:

• После начала зарядки не начинается быстрая зарядка.
• Зарядка не завершается за заданное время.
• Напряжение для зарядки аккумулятора превышает заданный уровень.
• Внутреннее напряжение превышает заданный уровень.

- Внутреннее напряжение опустилось ниже заданного уровня.

Действия в случае обнаружения ошибки

Немедленно отсоедините кабель питания переменного тока от источника питания переменного тока, извлеките аккумуляторы и обратитесь к поставщику, у которого было приобретено данное изделие.

Технические характеристики

Источник питания 100 В–240 В перем. тока, 50/60 Гц

Потребляемая мощность

89 BT

Потребляемый ток Зарядка: 165 ВА (100 В), 205 ВА

(240 B)

Выход Зарядка: 16,4 В, 2,4 А/1,5 А

Выход пост. тока: 12 В, 3,0 А

Рабочая температура

Зарядка: от 0 °C до 45 °C

Выход пост. тока: от -5^ C до +45^ C

Температура хранения

От -20 °C до +60 °C

Габариты (Ш/В/Г)

Масса Прибл. 620 г (с выходным кабелем

пост. тока, без кабеля питания

переменного тока)

Принадлежности в комплекте поставки

Выходной кабель постоянного тока

(№ по каталогу: 1-912-595-11) (1)

Инструкция по эксплуатации (1)

Гарантийный талон (1)

Дизайн и спецификации могут быть изменены без предварительного уведомления.

Примечания

• Всегда проверяйте исправность устройства, прежде чем его использовать. КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ БЫ ТО НИ БЫЛО УЩЕРЬ, ВКЛЮЧАЯ, В ЧАСТНОСТИ, КОМПЕНСАЦИЮ ИЛИ ВОЗМЕЩЕНИЕ УБЫТКОВ В СВЯЗИ С УТРАТОЙ ИЛИ НЕДОПОЛУЧЕНИЕМ ПРИБЫЛЕЙ ИЗ-ЗА НЕРАБОТОСПОСОБНОСТИ ЭТОГО ОБОРУДОВАНИЯ, КАК НА ПРОТЯЖЕНИИ ГАРАНТИЙНОГО ПЕРИОДА, ТАК И ПОСЛЕ ИСТЕЧЕНИЯ ГАРАНТИЙНОГО СРОКА, А ТАКЖЕ ВСЛЕДСТВИЕ ЛЮБЫХ ИНЫХ ВОЗМОЖНЫХ ПРИЧИН.
  • КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ ЛЮБОГО РОДА, ПРЕДЪЯВЛЕННЫЕ ПОЛЬЗОВАТЕЛЯМИ ЭТОГО ПРИБОРА ИЛИ ТРЕТЬИМИ ЛИЦАМИ.
  • КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕКРАЩЕНИЕ ИЛИ ПРИОСТАНОВКУ ПРЕДОСТАВЛЕНИЯ КАКИХ-ЛИБО УСЛУГ, СВЯЗАННЫХ С ЭТИМ ПРИБОРОМ, ВНЕ ЗАВИСИМОСТИ ОТ ОБСТОЯТЕЛЬСТВ.

Если устройство принесли с холода в теплос помещение или если резко повысилась температура окружающей среды, на внешней поверхности устройства и/или внутри устройства может образоваться влага. Эта явление называется конденсацией. В случае возникновения конденсации выключите устройство и дождитесь исчезновения влаги перед использованием устройства. Использование влажного устройства может привести к его повреждению.

Средний срок службы электролитического конденсатора составляет около 5 лет при нормальной температуре работы и нормальном использовании (8 часов в день, 25 дней в месяц). При более частом использовании предполагаемый срок службы может сократиться соответствующим образом.

• В целях безопасности используйте только аккумуляторные блоки Sony.
- Клемма батареи данного устройства (разъем для аккумуляторных блоков и адаптеров переменного тока) является расходуемой деталью.
Питание может не подаваться на устройство надлежащим образом, если штырьки клеммы батареи изогнуты или деформированы вследствие удара или вибраций, либо если они ржавсот из-за длительного использования на открытом воздухе.
Рекомендуется проводить периодические осмотры для обеспечения должной работы устройства и увеличения срока его службы. Для получения дополнительных сведений об осмотрах обратитесь к представителю службы технического обслуживания или отдела продаж компании Sony.

Қазақстан

1-7-1 Конан Минато-ку Токио,

108-0075 Жапония

Кытайда жасалған

Сактау шарттары:

Батарея жинактарын зарядтау 97

Сипаттамалары 100

Жалпы шолу

Ресей http://sony.ru/pro/

Бразилия http://sonypro.com.br

Австралия http://pro.sony.com.au

Жаца Зеландия

http://pro.sony.co.nz

Жапония http://www.sonybsc.com

② 1-арна зарядтау коннекторлары

③ 2-арна зарядтау коннекторлары

Айнымалы ток куат кезін айнымалы ток куат сымы аркылы жалгайды.

Керпсу көзі 100 В - 240 В айнымиалы ток, 50/60 Гц

Куат түтынуы 89 Вт

Тутынылатын ток Зарядгау: 165 ВА (100 В), 205 ВА (240 В)
