お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を付らないと。
火災や人身事故になることがあります。
この役役は書には、自教を防ぐための「専な注意重地と製品の根り扱いか」を示してあります。
この取扱説明書をよくお誤みのうえ、製品を全にお使いください。お読みになったあとは
いつでも見られるところに必ず保管してください。
BC-U2A
「ソニー業務用商品相談窓口のご案内」にある窓口へ
ソニー株式会社 〒108-0075 東京都港区港南1-7-1
Printed in China.
日本語
安全のために
ソニー製品は安全に十分に配慮して設計されています。しかし、電気製品はすべて、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
3 \~ 5 ページの注意事項をよくお読みください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、お買い上げ店にご連絡ください。
故障したら使用を中止する
すぐに、お買い上げ店にご連絡ください。
万一、異常が起きたら
- 異常な音、におい、煙が出たら
・落下させたら
①AC 電源コードや DC 接続コードを抜く。
②お買い上げ店にご相談ください。
- 炎が出たら
すぐに AC 電源コードや DC 接続コードを抜き、消火する。
警告表示の意味
この取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
危险
この表示の注意事項を守らないと、破裂・発火・発熱・液漏れにより、死亡や大けがになることがあります。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。
注意
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
注意を促す記号
火災
感電
行為を禁止する記号
禁止
分解禁止
ぬれ手禁止
行為を指示する記号
指示
下記の注意を守らないと、火災や感電により死亡や大けがにつながることがあります。
分解禁止
外装を外さない、改造しない
外装を外したり、改造したりすると、感電の原因となります。
禁止
雨の当たる場所や、油煙、湯気、湿気、ほこりの多い場所では使用しない
上記のような場所やこの取扱説明書に記されている使用条件以外の環境に設置すると、火災や感電の原因となることがあります。
指示
コード類は正しく配置する
AC 電源コードや DC 接続ケーブルは、足に引っかけると本機の落下や転倒などによりけがの原因となることがあります。 充分注意して接続・配置してください。
禁止
指定のバッテリーパック以外の充電には使用しない
収扱説明書に指定されているバッテリーパック以外のものを充電すると、火災や感電の原因となります。
禁止
直射日光の当たる場所や熱器具の近くに設置・保管しない
内部の温度が上がり、火災や故障の原因となることがあります。 真夏の、窓を閉め切った自動車内では 50 ℃を超えることがありますので、ご注意ください。
禁止
AC 電源コードや DC 接続コードを傷つけない
AC 電源コードや DC 接続コードを傷つけると、火災や感電の原因となります。 - コードを加工したり、傷つけたりしない。 - 重いものをのせたり、引っ張ったりしない。 - 熱器具に近づけたり、加熱したりしない。 - コードを抜くときは、必ずプラグを持って抜く。 万一、コードが傷んだら、お買い上げ店に交換をご依頼ください。
ぬれ手禁止
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き差しすると、感電の原因となることがあります。
指示
AC 電源コードのプラグ及びコネクターは 突き当たるまで差し込む
真っ直ぐに突き当たるまで差し込まないと、火災や感電の原因となります。
DC OUT 端子に定格以上の機器を接続しない
取扱説明書に記されている定格負荷以上の機種を接続したご使用は、故障や火災の原因となることがあります。
内部に水や異物を入れない
水や異物が入ると、火災の原因となります。万一、水や異物が入ったときは、すぐに本機が接続されている電源供給機器の電源を切り、DC 電源ケーブルや接続ケーブルを抜いて、お買い上げ店またはソニーの業務用商品相談窓口にご相談ください。
注意
下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。
安定した場所に設置する
製品が倒れたり、接続した機器や搭載したバッテリーが落下してけがをすることがあります。十分な強度がある水平な場所に設置してください。
付属の AC 電源コードを使う
付属の AC 電源コードを使わないと、火災や感電の原因となることがあります。
運搬時には、AC 電源コードや DC 接続 ケーブルを取り外す
本機を運搬する際には、AC 電源コード、DC 接続ケーブルおよびバッテリーを必ず取り外してください。AC 電源コードや DC 接続ケーブルに引っ掛かると、転倒や製品およびバッテリーの落下の原因となることがあります。
運搬時はバッテリーパックを掴まない
バッテリー固定部の破損により本機が落下してけがをするおそれがあります。
電池についての安全上のご 注意
電池の使い方を誤ると、液漏れ・発熱・破裂・発火・誤飲による大けがや失明の原因となるので、次のことを必ず守ってください。
万一、異常が起きたら
- 煙が出たら
① AC 電源コードや DC 接続コードを抜く。
②お買い上げ店にご相談ください。
- 電池の液が日に入ったら
すぐきれいな水で洗い、直ちに医師の治療を受ける。
- 電池の液が皮膚や衣服に付いたら
すぐにきれいな水で洗い流す。
- バッテリー収納部内で液が漏れたら、よくふきとる。
ここでは、本機で使用可能なソニー製リチウムイオン電池についての注意事項を記載しています。
危险
- 充電には、ソニーの専用バッテリーチャージャーを使用する。
- 火の中に投げ入れたり、加熱、半田付け、分解、改造をしない。
- 直射H光の当たるところ、炎天下の車内、ストーブのそばなど高温の場所で、使用・放置・充電をしない。
警告
- ハンマーでたたくなどの強い衝撃を与えたり、踏みつけたりしない。
- 接点部や④極と⊖極をショートさせたり、金属製のものと一緒に携帯・保管をしない。
- 所定の充電時間を超えても充電が完了しない場合は、充電をやめる。
- 電池使用中や充電、保管時に異臭がしたり、発熱・液漏れ・変色・変形などがあったときは、すぐに使用や充電をやめる。
- 水や海水につけたり、濡らしたりしない。
注意
充電のしかたについてはバッテリーチャージャーの取扱説明書（本書）をよく読む。
その他の安全上のご注意
警告
本機は電源スイッチを備えていません。
設置の際には、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。
万一、異常が起きた際には、電源プラグを抜いてください。
直射日光の下や火気の近くなど、高温のところにバッテリーを置かないでください。
注意
- 指定以外の電池を充電すると、破裂する危険があります。推奨の電池以外は、充電しないでください。
- 使用済みの電池、または製品本体は、国または地域の法令に従って処理してください。電池、または製品本体を廃棄する場合は、焼却したり火の中に捨てたりしないでください。また、機械的に粉砕したり、切断したりしないでください。破裂したり火災が発生することがあります。電池を極度の低気圧にさらさないでください。爆発や可燃性の液体、もしくはガスの漏れが発生する可能性があります。
- 直射日光の下や火気の近くなど、高温のところに電池を置かないでください。発火・破裂・火災の原因となります。電池を水や海水に浸けたり、濡らしたりしないでください。感電の原因となります。
この機器は子供がいる可能性のある場所での使用には適していません。
機器を水滴のかかる場所に置かないでください。また水の入った物、花瓶などを機器の上に置かないでください。
火を付けたろうそくなど、着火源となる裸火を機器の上に置かないでください。
本機を壁との隙間などの狭い場所に設置して使用しないでください。
日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。
本機に付属、または推奨の電源コードセットをご使用ください。
本機に電源コードセットが付属されている場合、その電源コードセットは、他の機器には使用しないでください。
重要
機器の名称と電気定格は、底面に表示されています。
注意
AC 電源ケーブル、DC 電源出力ケーブルをご使用の際は、輻射ノイズによる誤動作を防ぐため、同梱のケーブルを使用してください。
目次
警告 3
注意 4
電池についての安全上のご注意 5
その他の安全上のご注意 …… 6
概要 8
各部の名称と働き 8
バッテリーを充電する 9
主な仕様 12
概要
バッテリーチャージャー BC-U2A は、ソニーリチウムイオンバッテリーパック用の充電器です。次の特長を備えています。
- バッテリー2個を同時に充電できます（CHARGE モード時）。同じ機種のバッテリー、または異なる機種のバッテリーを同時に充電できます。
- 機器に給電しながらバッテリー1個を充電できます（DC OUT モード時）。
ご注意
本機をご使用中に不具合が生じたときは、すぐにコンセントから AC 電源コードを抜いて電源を遮断してください。
◆ 本機で充電できるバッテリーパックおよび本機に接続できる機器は、ソニープロフェッショナル / 業務用機器サイトでご確認ください。
ソニープロフェッショナル / 業務用製品サイト ホームページ:
アメリカ合衆団 http://pro.sony.com
カナダ http://www.sonybiz.ca
ラテンアメリカ http://sonypro-latin.com
ヨーロッパ http://www.pro.sony.eu/pro
中東、アフリカ http://sony-psmea.com
ロシア http://sony.ru/pro/
ブラジル http://sonypro.com.br
オーストラリア http://pro.sony.com.au
ニュージーランド http://pro.sony.co.nz
H本 http://www.sonybsc.com
アジア http://pro.sony-asia.com
韓国 http://bp.sony.co.kr
中国 http://pro.sony.com.cn
インド http://pro.sony.co.in
各部の名称と働き


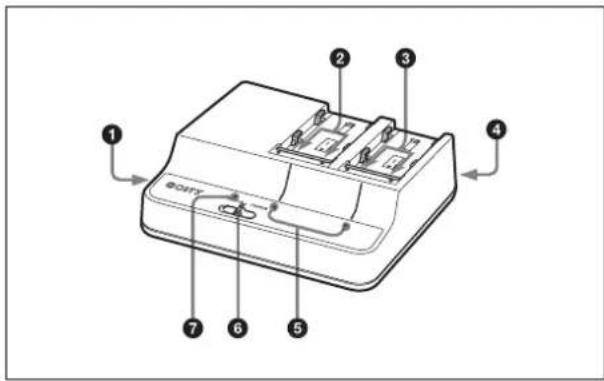

① ② ③ ④ ⑦ ⑥ ⑤① DC OUT 端子
モード切換スイッチが DC OUT に設定されているとき、DC 電源出力ケーブル（付属）を介して機器に DC 電源を供給します。
DC電源出力ケーブルの絶縁部が黒いプラグをこの端子に、絶縁部が黄色のプラグを機器に接続してください。
ご注意
- 定格以上の機器と接続しないでください。
- 本機に接続される機器の消費電力によっては、本機が熱くなることがありますが、これは故障ではありません。発熱部に長時間触れないようにご注意ください。
②チャンネル 1 充電端子
モード切換スイッチが CHARGE に設定されているとき、電源を供給します。
③チャンネル 2 充電端子
モード切換スイッチの設定にかかわらず電源を供給します。
④AC 電源入力端子
AC 電源コード（付属）で AC 電源に接続します。
⑤CHARGE ランプ
リチウムイオンバッテリーパックを充電しているときに点滅または点灯して、充電状態を示します。
◆ 詳しくは、「バッテリーを充電する」（9 ページ）をご覧ください。
⑥モード切換スイッチ
CHARGE：チャンネル 1 に取り付けたりチウムイオンバッテリーパックを充電します。
DC OUT : DC OUT 端子から DC 電源を供給すると同時に、チャンネル 2 に取り付けたリチウムイオンバッテリー
パックを充電します。（チャンネル 1 に取り付けたバッテリーパックは充電されません。）
⑦DC OUT ランプ
モード切換スイッチを DC OUT に設定して、DC 電源を供給しているとき、緑色に点灯します。 異常を検出すると消灯します。
バッテリーを充電する
バッテリーの充電時間
完全に放電したバッテリーパックのフル充電までの所要時間は、以下のとおりです。（気温 25 ℃のとき。1 個のみ充電、2個同時充電、BP-U35/U70/U100 の混在充電にかかわらず、充電時間は変わりません。）
BP-U35：約90分
BP-U70：約150分
BP-U100：約210分
CHARGE モードで充電する
バッテリー 2 個を同時に充電できます。


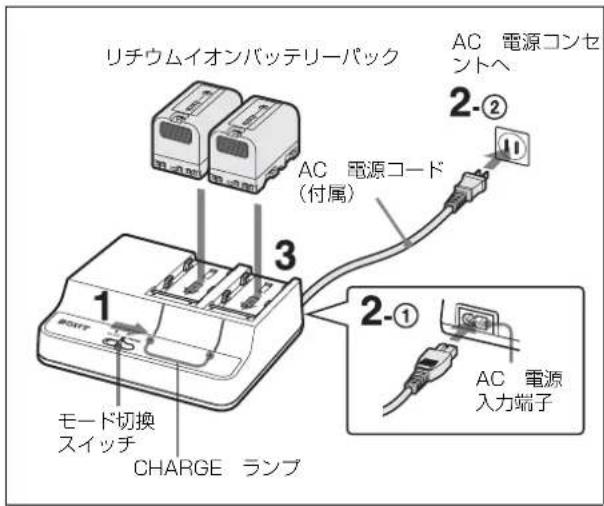

リチウムイオンバッテリーパック AC 電源コンセントへ 2-② AC 電源コード (付属) 3 1 モード切換 スイッチ CHARGE ランプ 2-① AC 電源入力端子1 モード切換スイッチを CHARGE にする。
2 AC 電源コード（付属）を、① AC 電源入力端子に接続し、② AC 電源コンセントに差し込む。
3 バッテリーパックを取り付ける。
バッテリーパックの▲マークを充電端子のほうに向けて置き、矢印の方向にバッテリーをスライドさせます。
カチッとはまるまで、しっかり押し込んでください。
充電が始まり、CHARGE ランプが充電の状態を表示します。
オレンジ色の点滅：充電 0% \~ 80%
緑色の点滅：充電 80% 以上
緑色の点灯：充電完了
オレンジ色、緑色、消灯の繰り返し点滅：充電待機
本機には、温度による充電制御機能があります。バッテリーの内部温度が 0℃以下または 60℃以上の場合、充電を行わず待機します。内部温度が 0℃を超え 60℃より低くなると充電を行います。
ご注意
本機で充電可能なバッテリーバック以外を取り付けても、充電は始まりません。指定のバッテリーをお使いください。
DC OUT モードで充電する
機器に給電しながらチャンネル 2 でバッテリーパックを充電できます。


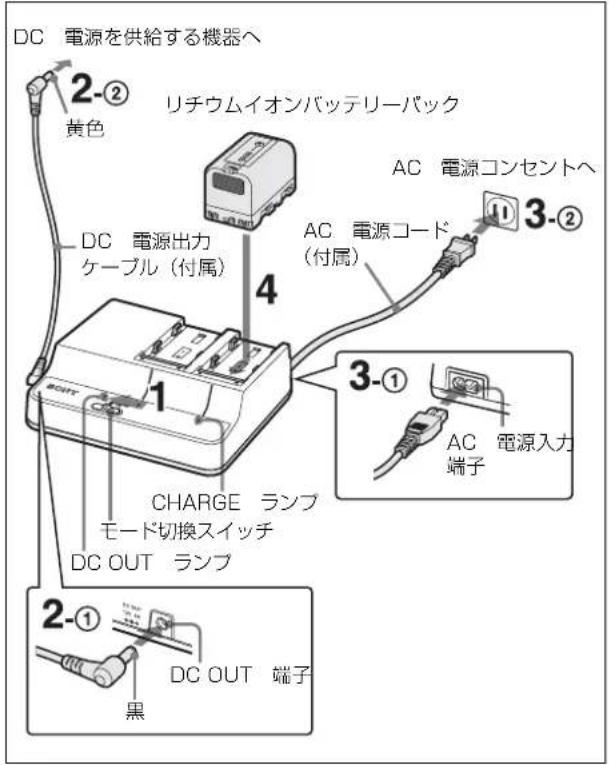

DC 電源を供給する機器へ 2-② 黄色 リチウムイオンバッテリーパック AC 電源コンセントへ DC 電源出力 ケーブル（付属） 4 AC 電源コード （付属） 3-② 3-① AC 電源入力 端子 1 CHARGE ランプ モード切換スイッチ DC OUT ランプ 2-① 黒 DC OUT 端子1 モード切換スイッチを DC OUT にする。
2 DC 電源出力ケーブル（付属）を、① DC OUT 端子に接続し、② DC 電源を供給する機器に接続する。
3 AC 電源コード（付属）を、① AC 電源入力端子に接続し、② AC 電源コンセントに差し込む。
手順 2 で接続した機器に DC 電源が供給され、DC OUT ランプが緑色に点灯します。
4 チャンネル 2 にバッテリーパックを取り付ける。
◆ 取り付け方については、前記「CHARGE モードで充電する」の手順3をご覧ください。
バッテリーパックを取りはずす
バッテリーバックを取り付けたときと反対の方向にスライドさせて、上に持ち上げます。
異常を検出すると
バッテリーパックを充電中に下記の異常を検出すると、 CHARGE ランプがオレンジ色と緑色に交互に点滅します。
- 充電開始後、急速充電に移行しないとき
- 規定時間内に充電が完了しないとき
- 充電電圧が上がりすぎたとき
- 内部電圧が上がりすぎたとき
- 内部電圧が下がりすぎたとき
異常検出時の処置
すぐにコンセントからAC電源コードを抜いて電源を遮断し、バッテリーパックを取りはずして、お買い上げ店にご相談ください。
主な仕様
電源 AC100V \~ 240V、50/60Hz
消費電力 89W
定格入力容量 充電時：165VA（100V）、205VA（240V）
定格出力 充電時：16.4V、2.4A/1.5A
DC 出力時：12V、3.0A
動作溫度 充電時：0 ℃～45 ℃
DC出力時：-5℃～+45℃
保存温度 - 20 ℃ \~ + 60 ℃
最大外形寸法 177.0×53.2×137.0mm（幅/高さ/奥行き）
質量 約 620g (DC 電源出力ケーブルを含み、AC 電源コードを含まず)
付属品
AC 電源コード (1)
DC 電源出力ケーブル（部品番号：1-912-595-11）(1)
取扱説明書 (1)
保証冊子 (1)
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
本機は「高調波電流規格 JIS C 61000-3-2 適合品」です。
- お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
- 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
- 諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。
本機を寒いところから急に暖かいところに持ち込んだときなど、機器表面や内部に水滴がつくことがあります。これを結露といいます。結露が起きたときは電源を切り、結露がなくなるまで放置し、結露がなくなってからご使用ください。結露時のご使用は機器の故障の原因となる場合があります。
電解コンデンサの寿命は約 5 年です。
(常温で 1 日に 8 時間、1 カ月で 25 日間、通常に使用すると想定した場合)
したがって、使用時間が上記より長い場合は、その分寿命は短くなります。
- 安全のため、ソニー純正以外のバッテリーを充電しないでください。
- 機器に搭載されているバッテリー端子（バッテリーパックや AC アダプターとの接点部分）は消耗品です。振動や衝撃によって端子が変形したり、曲がったり、あるいは長期の屋外での使用などによって表面が腐食したりすると、本体に電源が供給されなくなります。長期間機器を使用していただくために、定期点検を実施することをお願いします。点検につきましては、ソニーのサービス担当者または営業担当者にご相談ください。
