MANUALE UTENTE BCU2A SONY

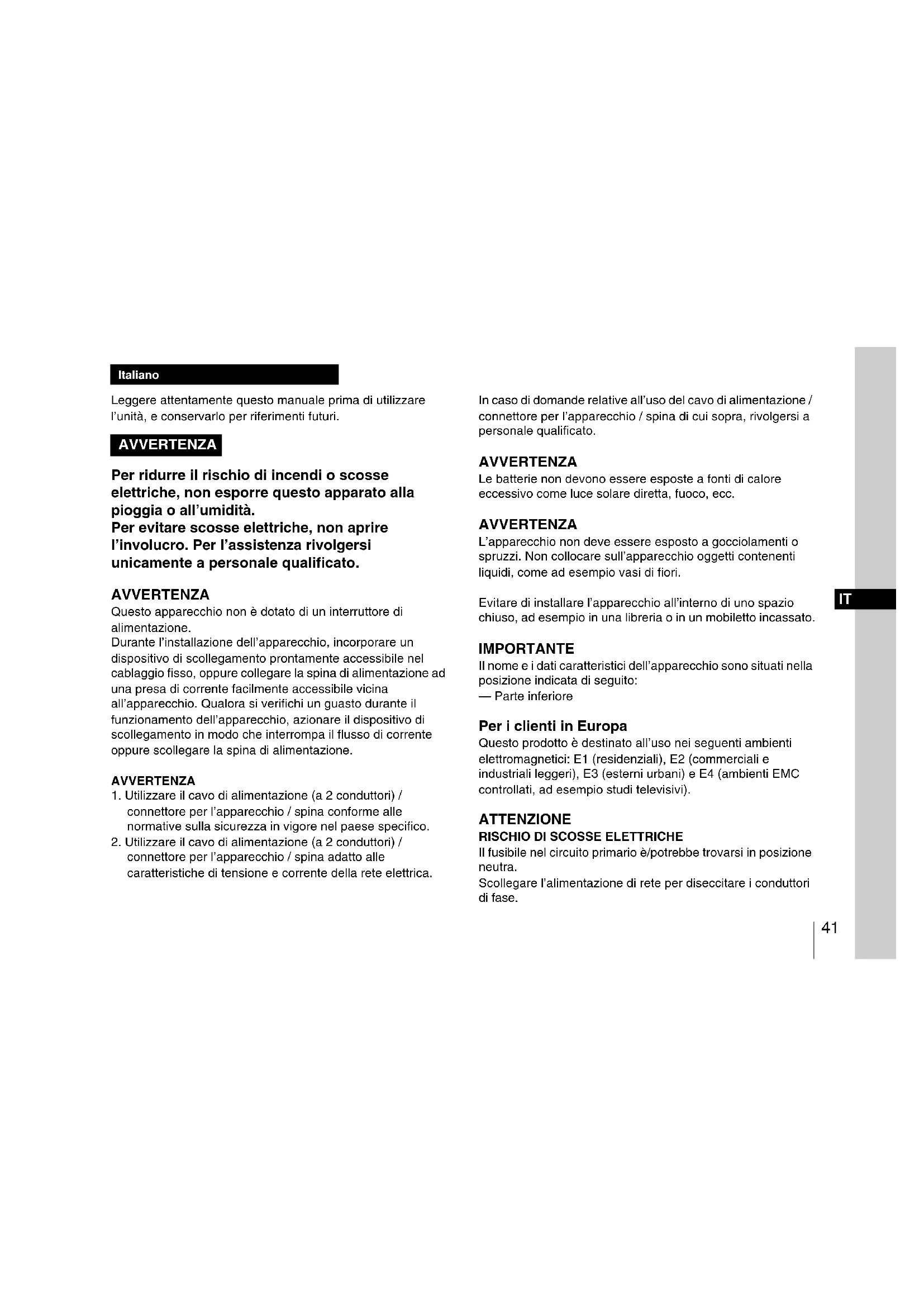

Leggere attentamente questo manuale prima di utilizzare l’unità, e conservarlo per riferimenti futuri. Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all’umidità. Per evitare scosse elettriche, non aprire l’involucro. Per l’assistenza rivolgersi unicamente a personale qualificato. AVVERTENZA Questo apparecchio non è dotato di un interruttore di alimentazione. Durante l’installazione dell’apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all’apparecchio. Qualora si verifichi un guasto durante il funzionamento dell’apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione. AVVERTENZA

1. Utilizzare il cavo di alimentazione (a 2 conduttori) /

connettore per l’apparecchio / spina conforme alle normative sulla sicurezza in vigore nel paese specifico.

2. Utilizzare il cavo di alimentazione (a 2 conduttori) /

connettore per l’apparecchio / spina adatto alle caratteristiche di tensione e corrente della rete elettrica. In caso di domande relative all’uso del cavo di alimentazione / connettore per l’apparecchio / spina di cui sopra, rivolgersi a personale qualificato. AVVERTENZA Le batterie non devono essere esposte a fonti di calore eccessivo come luce solare diretta, fuoco, ecc. AVVERTENZA L’apparecchio non deve essere esposto a gocciolamenti o spruzzi. Non collocare sull’apparecchio oggetti contenenti liquidi, come ad esempio vasi di fiori. Evitare di installare l’apparecchio all’interno di uno spazio chiuso, ad esempio in una libreria o in un mobiletto incassato. IMPORTANTE Il nome e i dati caratteristici dell’apparecchio sono situati nella posizione indicata di seguito: — Parte inferiore Per i clienti in Europa Questo prodotto è destinato all’uso nei seguenti ambienti elettromagnetici: E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi). ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE

Il fusibile nel circuito primario è/potrebbe trovarsi in posizione neutra. Scollegare l’alimentazione di rete per diseccitare i conduttori di fase. AVVERTENZA Italiano42 Questo apparecchio non è idoneo per l’uso in ambienti in cui possono essere presenti bambini. AVVERTENZA — Pericolo di esplosione qualora venga ricaricata una batteria diversa da quella specificata. Non caricare batterie diverse da quelle raccomandate. — Smaltire la batteria o il prodotto in conformità con le normative vigenti nella regione o paese di utilizzo. Non smaltire la batteria o il prodotto in forni ad alta temperatura o nel fuoco. Non tagliare né frantumare meccanicamente la batteria. Questo potrebbe causarne l’esplosione o dar luogo a incendi. Non esporre la batteria a pressioni atmosferiche estremamente basse. Questo potrebbe causare esplosioni o perdite di gas o liquidi infiammabili. — Non esporre la batteria ad elevate temperature, come ad esempio sotto luce solare diretta o in prossimità di fiamme per evitare che possa prendere fuoco, esplodere o causare incendi. Non immergere né bagnare la batteria in acqua. Questo potrebbe causare scariche elettriche. Non appoggiare sorgenti di fiamme libere (ad esempio candele accese) sull’apparecchio. ATTENZIONE Quando si collega il cavo di uscita CC dell’apparecchio al dispositivo periferico, utilizzare il cavo fornito per prevenire il malfunzionamento per rumore.Sommario / DescrizioneSommario / Descrizione

• Sommario Descrizione p. 43

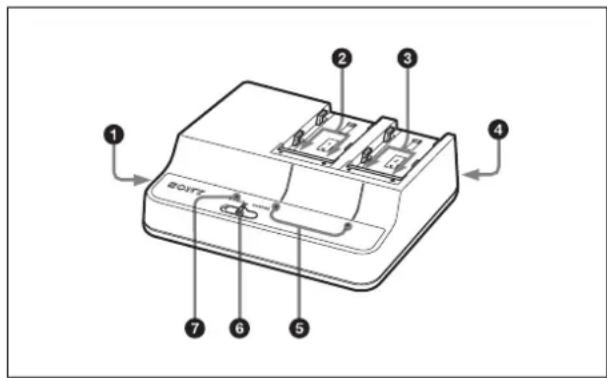

• Posizione e funzione delle parti p. 44
• Ricarica di gruppi batteria p. 45
• Caratteristiche tecniche Descrizione Il caricabatterie BC-U2A consente la ricarica di blocchi batteria agli ioni di litio Sony. È dotato delle caratteristiche descritte di seguito. p. 48

• In modalità CHARGE è in grado di caricare due gruppi batteria contemporaneamente (due batterie dello stesso modello o due batterie di modelli diversi).

• In modalità DC OUT è in grado di caricare un gruppo batteria mentre fornisce alimentazione ad un dispositivo collegato. Se nell’azionare questo dispositivo si verificano dei problemi, scollegare il cavo di alimentazione CA dalla fonte di alimentazione CA per arrestare l’alimentazione. Per informazioni dettagliate sui blocchi batteria che possono essere caricati e sui dispositivi che possono essere collegati all’unità, visitare il sito web dei prodotti professionali Sony. Siti web per i prodotti business di Sony: Stati Uniti http://pro.sony.com Canada http://www.sonybiz.ca America Latina http://sonypro-latin.com Europa http://www.pro.sony.eu/pro Medio oriente, Africa http://sony-psmea.com Russia http://sony.ru/pro/ Brasile http://sonypro.com.br Australia http://pro.sony.com.au Nuova Zelanda http://pro.sony.co.nz Giappone http://www.sonybsc.com Asia e Pacifico http://pro.sony-asia.com Nota44 Posizione e funzione delle parti Posizione e funzione delle parti Corea http://bp.sony.co.kr Cina http://pro.sony.com.cn India http://pro.sony.co.in Posizione e funzione delle parti a Connettore DC OUT Fornisce alimentazione CC ad un dispositivo collegato tramite il cavo di uscita CC in dotazione quando l’interruttore di selezione modalità è impostato su DC OUT. Il cavo di uscita CC dispone di una spina con isolamento nero e una con isolamento giallo. Collegare la spina con isolamento nero all’apparecchio e quella con isolamento giallo al dispositivo collegato.

• Non collegare un dispositivo con requisiti di alimentazione superiori ai valori specificati.

• In base alla corrente consumata dal dispositivo collegato, l’apparecchio potrebbe riscaldarsi. Non si tratta di guasto. Evitare il contatto prolungato con l’apparecchio, se dovesse riscaldarsi. b Connettori di carica canale 1 Forniscono alimentazione quando l’interruttore di selezione modalità è impostato su CHARGE. c Connettori di carica canale 2 Forniscono alimentazione indipendentemente dall’impostazione dell’interruttore di selezione modalità. d Connettore di ingresso CA Consente di collegarsi ad una fonte di alimentazione CA utilizzando il cavo di alimentazione CA. e Indicatori CHARGE Mostra lo stato di carica dei gruppi batteria inseriti durante la loro carica. Per maggiori dettagli, vedere “Ricarica di gruppi batteria”. f Interruttore di selezione modalità CHARGE: Fornisce alimentazione al blocco batteria agli ioni di litio connesso al canale 1. DC OUT: Fornisce alimentazione CC dal connettore DC OUT e, allo stesso tempo, al gruppo batteria collegato al canale 2 (non viene caricato un gruppo batteria collegato al canale 1). NoteRicarica di gruppi batteriaRicarica di gruppi batteria

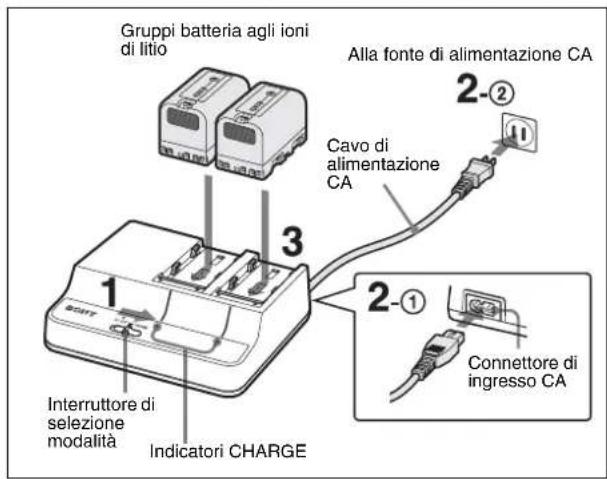

g Indicatore DC OUT Si illumina in verde quando l’interruttore di selezione modalità è impostato su DC OUT e viene fornita alimentazione CC. Se si rilevano degli inconvenienti, l’indicatore diventa scuro. Ricarica di gruppi batteria Tempo di ricarica Qui sotto viene indicato il tempo necessario per ricaricare una batteria completamente scarica fino alla massima capacità. (Quando la temperatura è di 25 °C. Il tempo di ricarica rimane lo stesso, indipendentemente dal numero di gruppi batteria (uno o due) e dalla combinazione di modelli di batteria ricaricati.) BP-U35: circa 90 minuti BP-U70: circa 150 minuti BP-U100: circa 210 minuti46 Ricarica di gruppi batteriaRicarica di gruppi batteria Ricarica in modalità CHARGE È possibile ricaricare contemporaneamente due gruppi batteria. 1 Impostare l’interruttore di selezione modalità su CHARGE. 2 Collegare il cavo di alimentazione CA 1 al connettore di ingresso CA e 2 ad una fonte di alimentazione CA. 3 Inserire i gruppi batteria. Posizionare i gruppi batteria con i contrassegni dei triangoli rivolti verso i connettori di carica e farli scorrere nella direzione indicata dalle frecce. Assicurarsi di spingere i gruppi batteria in modo da innestare i connettori di carica fino ad udire un clic. La procedura di ricarica inizia e gli indicatori CHARGE mostrano lo stato di carica. Lampeggio in arancio: Ricarica tra 0 e 80% Lampeggio in verde: Ricarica di oltre l’80% Illuminato in verde: Batteria completamente carica Lampeggio in arancio, verde e spento in sequenza: Ricarica in standby Questa unità è dotata di una funzione di gestione della carica controllata dalla temperatura. Se la temperatura interna della batteria è pari o inferiore a 0 °C o pari o superiore a 60 °C, l’unità entra in stato di standby e la ricarica non ha luogo. La ricarica ha luogo quando la temperatura della batteria è compresa fra 0 °C e 60 °C. La corrente di carica viene automaticamente bloccata quando è stata collegata una batteria diversa da una batteria agli ioni di litio. Accertarsi di ricaricare solamente i gruppi batteria designati. Gruppi batteria agli ioni di litioAlla fonte di alimentazione CACavo di alimentazione Connettore di ingresso CAInterruttore di selezione modalitàIndicatori CHARGE NotaRicarica di gruppi batteriaRicarica di gruppi batteria

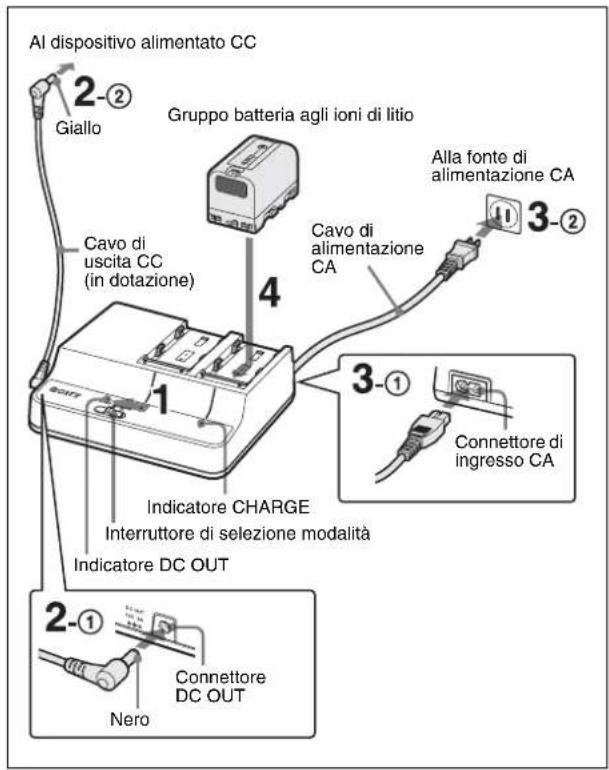

Ricarica in modalità DC OUT È possibile caricare un gruppo batteria sul canale 2 mentre fornisce alimentazione ad un dispositivo collegato. 1 Impostare l’interruttore di selezione modalità su DC OUT. 2 Collegare il cavo di uscita CC in dotazione 1 al connettore DC OUT e 2 al dispositivo alimentato CC. 3 Collegare il cavo di alimentazione CA 1 al connettore di ingresso CA e 2 ad una fonte di alimentazione CA. L’alimentazione CC viene fornita al dispositivo collegato nel punto 2 e l’indicatore DC OUT si illumina in verde. 4 Inserire un gruppo batteria nel canale 2. Vedere il punto 3 in “Ricarica in modalità CHARGE” per informazioni su come inserire un gruppo batteria. Rimozione della batteria Far scorrere la batteria attaccata nella direzione opposta a quella di attacco, quindi spingerla in alto. Quando si rileva un errore Quando viene rilevata una delle seguenti condizioni durante la carica l’indicatore CHARGE lampeggia alternativamente in arancio e verde:

• Dopo l’inizio della ricarica, non inizia la procedura di ricarica rapida.

• La ricarica non termina nel periodo specificato.

• La tensione per la ricarica della batteria ha superato il valore specificato.

• La tensione interna ha superato il valore specificato.

• La tensione interna è scesa al di sotto del valore specificato. Al dispositivo alimentato CCGialloCavo di uscita CC (in dotazione)Interruttore di selezione modalitàGruppo batteria agli ioni di litioConnettore di ingresso CACavo di alimentazione Alla fonte di alimentazione CAIndicatore CHARGE Nero Indicatore DC OUTConnettore DC OUT48 Caratteristiche tecniche Caratteristiche tecniche Azioni da intraprendere quando viene rilevato un errore Scollegare immediatamente il cavo di alimentazione CA dalla fonte di alimentazione CA, rimuovere i gruppi batteria e contattare il rivenditore dell’apparecchio. Caratteristiche tecniche Fonte di tensione da 100 V a 240 V CA, 50/60 Hz Consumo 89 W Assorbimento di corrente Carica: 165 VA (100 V), 205 VA (240 V) Uscita Carica: 16,4 V, 2,4 A/1,5 A Uscita CC: 12 V, 3,0 A Temperatura di utilizzo Carica: da 0 °C a 45 °C Uscita CC: da –5 °C a +45 °C Temperatura di deposito da –20 °C a +60 °C Dimensioni (l/h/p) 177,0 × 53,2 × 137,0 mm Peso Circa 620 g (compreso il cavo di uscita CC, non compreso il cavo di alimentazione CA) Accessori in dotazione Cavo di uscita CC (codice: 1-912-595-11) (1) Istruzioni per l’installazione (1) Garanzia (1) Le caratteristiche di progettazione e di natura tecnica sono soggette a modifiche senza preavviso. Note

• Verificare sempre che l’apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A,

CANCELLAZIONE O LA MANCATA CONTINUAZIONE

PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO. Qualora l’unità venga spostata rapidamente da un ambiente freddo a uno caldo, oppure se la temperatura ambiente dovesse aumentare improvvisamente, è possibile che si formi umidità sulle superfici esterne dell’unità e/o al suo interno. Questo fenomeno è denominato condensazione. In tal caso, spegnere l’unità ed attendere la scomparsa della condensazione prima di riavviarla. L’utilizzo dell’unità mentre è presente condensazione può causare danni all’unità stessa.Caratteristiche tecniche Caratteristiche tecniche

La vita utile prevista del condensatore elettrolitico è di circa 5 anni a temperature normali e in condizioni di utilizzo normale (8 ore al giorno per 25 giorni al mese). Se le condizioni di utilizzo eccedono i valori normali sopra indicati, la vita prevista si ridurrà proporzionalmente.

• Per sicurezza, utilizzare esclusivamente pacchi batterie Sony.
