| Tipo di prodotto | Caricabatterie |
| Marca | Sony |
| Modello | BC-L160 |
| Dimensioni (L × A × P) | 120 × 180 × 285 mm (senza parti sporgenti) |
| Peso | Circa 2.6 kg |
| Tensione di alimentazione | 100–240 V CA, 50/60 Hz |
| Consumo elettrico | 480 VA max |
| Potenza di uscita CC | 100 W max |
| Tensione di uscita CC | 16.8 V |
| Corrente di uscita CC | 6 A max |
| Numero di batterie caricabili | Fino a 4 |
| Tipi di batterie compatibili | Batterie agli ioni di litio Sony (BP-GL65A, BP-GL95A, BP-FL75, BP-FLX75) |
| Modalità di carica | Veloce (F) e Lenta silenziosa (S) |
| Selezione della capacità di carica | Alto (H) per capacità massima, Basso (L) per prolungare la durata |
| Funzione Skip | Sì – non ricarica batterie caricate oltre il 90% |
| Display | Indicatori LED e schermo con informazioni: capacità, tempo rimanente, cicli |
| Alimentazione CC esterna | Sì, tramite connettore XLR a 4 pin, fino a 100 W |
| Funzione di verifica batteria | Sì – carica completa, poi scarica per stimare la capacità |
| Connettore di uscita CC | XLR 4 pin femmina |
| Temperatura di funzionamento | 0 °C a 45 °C |
| Sicurezza | Protezione contro sovraccarichi, sovratensioni, spegnimento in caso di anomalia; ventola di raffreddamento; non esporre all'acqua |
| Manutenzione | Pulire con un panno asciutto; non ostruire le aperture di ventilazione |
| Accessori forniti | Manuale di istruzioni, supporto per spina |
| Accessori opzionali | Cavo di alimentazione CC |
| Riparabilità | Rivolgersi a un tecnico qualificato; nessuna parte riparabile dall'utente |
Domande frequenti - BC-L160 SONY
Domande degli utenti su BC-L160 SONY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale BC-L160 - SONY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BC-L160 del marchio SONY.
MANUALE UTENTE BC-L160 SONY
Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.
AVVERTENZA
Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.
Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A MASSA.
AVVERTENZA
Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.
ATTENZIONE
L'apparecchio non deve essere esposto a gocciolamenti o spruzzi. Non collocare sull'apparecchio oggetti contenenti liquidi, come ad esempio vasi di fiori.
L'apparecchio non è scollegato dalla fonte di alimentazione CA (corrente di rete) fintanto che è collegato ad una presa di corrente, anche se l'apparecchio stesso è stato spento.
IMPORTANTE
La targhetta di identificazione è situata sul fondo.
AVVERTENZA
Le batterie non devono essere esposte a fonti di calore eccessivo come luce solare diretta, fuoco, ecc.
ATTENZIONE
Se una pila non viene sostituita correttamente vi è il rischio di esplosione. Sostituire una pila con una uguale o simile seguendo le raccomandazioni del produttore. Lo smaltimento delle pile usate va effettuato seguendo le istruzioni del produttore.
AVVERTENZA
-
Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina con terminali di messa a terra approvati che siano conformi alle normative sulla sicurezza in vigore in ogni paese, se applicabili.
-
Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina confrmi alla rete elettrica (voltaggio, ampere).
In caso di domande relative all'uso del cavo di alimentazione/connettore per l'apparecchio/spina di cui sopra, consultare personale qualificato.
Per i clienti in Europa
Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).
Tabella dei contenuti
Panoramica 69
Caratteristiche 69
Precauzioni ....70
Posizione e funzioni dei componenti 72
Operazioni 75
Collegamento pacchi batteria 75
Ricarica di un pacco batteria ....76
Fornitura di alimentazione CC a un dispositivo esterno ....78
Controllo della capacità della batteria ....78
Caratteristiche tecniche ....79
Panoramica
Il caricabatterie BC-L160 è in grado di ricaricare contemporaneamente fino a quattro pacchi batteria al litio-ione di SONY e di fornire alimentazione CC ad un dispositivo esterno.
Caratteristiche
Ricarica simultanea di fino a 4 pacchi batteria
Si possono collegare e ricaricare contemporaneamente fino a 4 pacchi batteria.
Ricarica efficiente
Il BC-L160 consente rapide ricariche di pacchi batteria quali il BP-GL95A, funzionalità che permette ai pacchi batteria di comunicare tra loro.
Modalità di ricarica selezionabile
È possibile impostare il BC-L160 in modo che i pacchi batteria non vengano caricati completamente, per prolungare la loro durata.
Compatto e leggero
Il BC-L160 è compatto, leggero e facile da trasportare.
Funzione di controllo
Il BC-L160 controlla la capacità di un pacco batteria calcolandola dal tempo di scaricamento di una batteria completamente carica.
Visualizzazione informazioni batteria
Sul display appaiono le informazioni relative ai pacchi batteria collegati, quali la capacità dei pacchi batteria, il tempo di ricarica rimanente, il numero dei cicli di ricarica e di scaricamento.
Funzione Skip
Se viene collegato un pacco batteria con oltre il 90% della sua capacità è possibile evitare la ricarica.
Alimentazione CC fino a 100 W
Il BC-L160 fornisce un'alimentazione CC fino a 100 W a un dispositivo collegato con un cavo di alimentazione CC (non in dotazione).
Ventola di raffreddamento
La ventola di raffreddamento si accende ogni volta che il BC-L160 sta ricaricando un pacco batteria o fornendo alimentazione CC ad un dispositivo esterno. La ricarica con meno intensità di corrente diminuisce la rotazione della ventola, offrendo una ricarica in modalità silenziosa.
Nota
Il DC-L1 (adattatore NP-1B) e il DC-L90 (adattatore BP-90A) non possono essere usati per ricaricare pacchi batteria al nichel e cadmio.
Carica di blocchi batteria a ioni di litio Sony
Per informazioni dettagliate sui blocchi batteria che possono essere caricati con il caricabatterie BC-L160, visitare il sito web per i prodotti business di Sony.
Siti web per i prodotti business di Sony:
Stati Uniti http://pro.sony.com
Canada http://www.sonybiz.ca
America Latina
http://sonypro-latin.com
Europa http://www.pro.sony.eu/pro
Medio oriente, Africa
http://sony-psmea.com
Giappone http://www.sonybsc.com
Asia e Pacifico http://pro.sony-asia.com
Corea http://bp.sony.co.kr
Cina http://pro.sony.com.cn
India http://pro.sony.co.in
Precauzioni
Precauzioni sul caricabatterie
- Utilizzare il BC-L160 in un ambiente operativo tra 0°C e 45°C. Dato che la ricarica a temperature elevate è difficoltàosa, si consiglia che i pacchi batteria vengano ricaricati in una temperatura tra 10°C e 30°C.
- Evitare di utilizzare o conservare il BC-L160 in luoghi polverosi o in presenza di gas corrosivi.
- Evitare di utilizzare o conservare il BC-L160 in luoghi esposti alla luce diretta del sole.
• Non coprire le griglie di ventilazione.
Precauzioni sui pacchi batteria
- Persino quando sono completamente carichi, i pacchi batteria perdono gradualmente la loro carica. Utilizzare i pacchi batteria quanto prima dopo averli ricaricati.
- Trasportare e conservare i pacchi batteria installandoli nell'apparecchio o riposizionandoli nell'imballaggio originale.
- Per prolungare la durata dei pacchi batteria, conservarli in un luogo fresco (circa 20°C), e caricarli in un luogo con una tempera ambiente compresa tra 10°C e 30°C.
- Quando la temperatura è pari o inferiore a 10°C, si verifica un calo nelle prestazioni dei pacchi batteria, e si assiste a una riduzione della durata degli stessi. Al fine di prolungare la durata dei pacchi batteria, portarli a temperatura ambiente (circa 20°C) prima dell'uso.
- Si consiglia di portare con sè un pacco batteria di ricambio.
I pacchi batteria al litio-ione non sono soggetti all'effetto di memoria. Non è necessario scaricarli totalmente per poterli caricare di nuovo.
Se la durata del pacco batteria si riduce notevolmente, è ora di sostituirlo con uno nuovo.

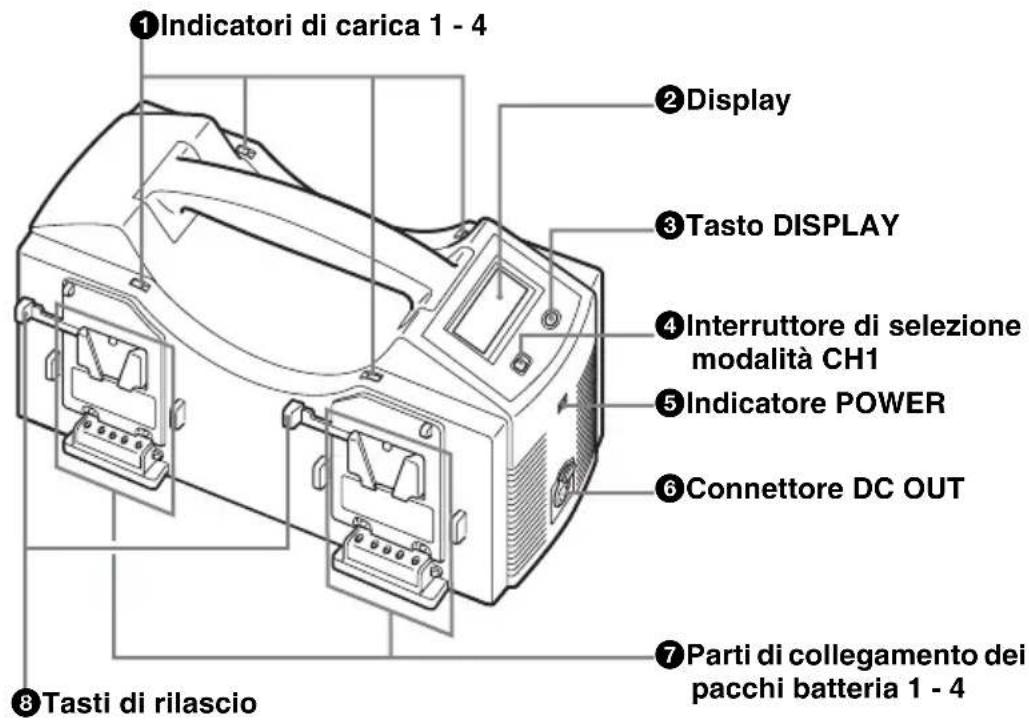

Posizione e funzioni dei componenti
①Indicatori di carica 1 - 4
L'avanzamento o il risultato della ricarica vengono indicati dal LED, che lampeggia o si illumina di arancione, verde o rosso.
| Indicatori di ricarica 1 - 4 | lampeggia in arancione | sotto carica |
| lampeggia in verde | carico al 90% o superiore | |
| si illumina di verde | completamente carico | |
| lampeggia alternativa-mente in arancione e verde | anomalia durante la ricarica (vedere “Quando si verifica un’anomalia durante la ricarica” a pagina 77.) | |
| Indicatore di ricarica 1 | si illumina di rosso | fornitura di alimentazione CC |
| lampeggia in rosso | controllo di un pacco batteria | |
| si illumina di verde | controllo terminato |

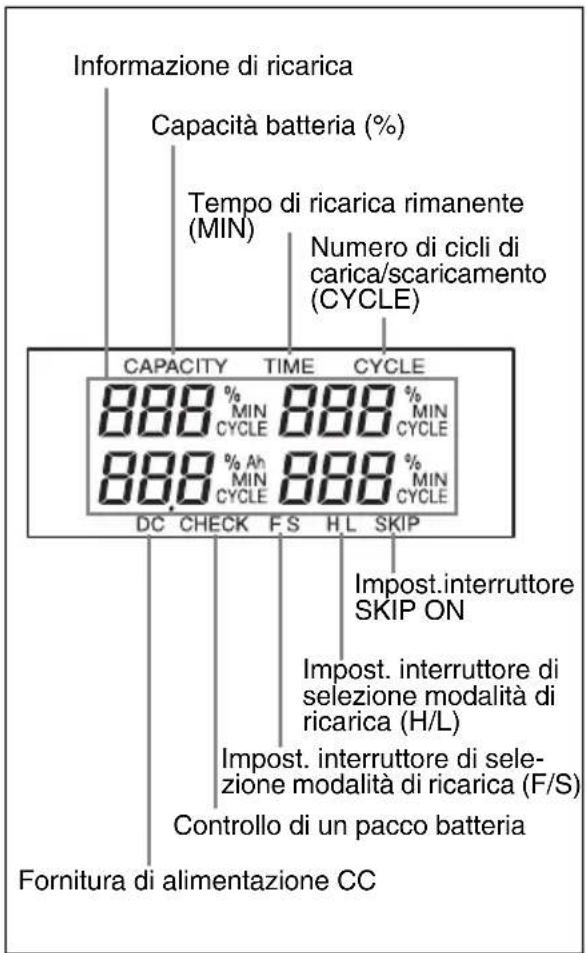

②Display
Visualizza le informazioni sui pacchi batteria (capacità della batteria, tempo di ricarica rimanente, numero di cicli di ricarica/scaricamento, ecc.).
Nota
Se il pacco batteria non supporta la funzione INFO, la capacità della batteria, il tempo di ricarica rimanente, e il numero di cicli di carica/scaricamento non vengono visualizzati.
③ Tasto DISPLAY
Premere ripetutamente per visualizzare le informazioni sul pacco batteria quali la capacità della batteria, tempo di ricarica rimanente, numero di cicli di ricarica e scaricamento.
④Interruttore di selezione modalità CH1
Seleziona la funzione della parte 1 di collegamento dei pacchi batteria.
CHG: per ricaricare un pacco batteria
DC: per fornitura di alimentazione CC
CHECK: per controllo di un pacco batteria
⑤Indicatore POWER
Una volta che viene premuto su I dell'interruttore POWER, viene fornita l'alimentazione e l'indicatore si illumina.
⑥Connettore DC OUT (XLR, 4 pin, femmina)
Fornisce alimentazione CC a un dispositivo esterno, tramite un cavo di alimentazione CC (non in dotazione).
⑦ Parti di collegamento dei pacchi batteria 1 - 4
Collegare pacchi batteria al litio-ione.
Quando si scollega un pacco batteria, rimuoverlo tenendo premuto il tasto di rilascio.
La funzione della parte 1 di collegamento dei pacchi batteria (ricarica di un pacco batteria, fornitura di alimentazione CC o controllo di un pacco batteria) viene selezionata tramite l'interruttore di selezione modalità CH1.
⑧Tasti di rilascio
Premere per rilasciare i pacchi batteria collegati.

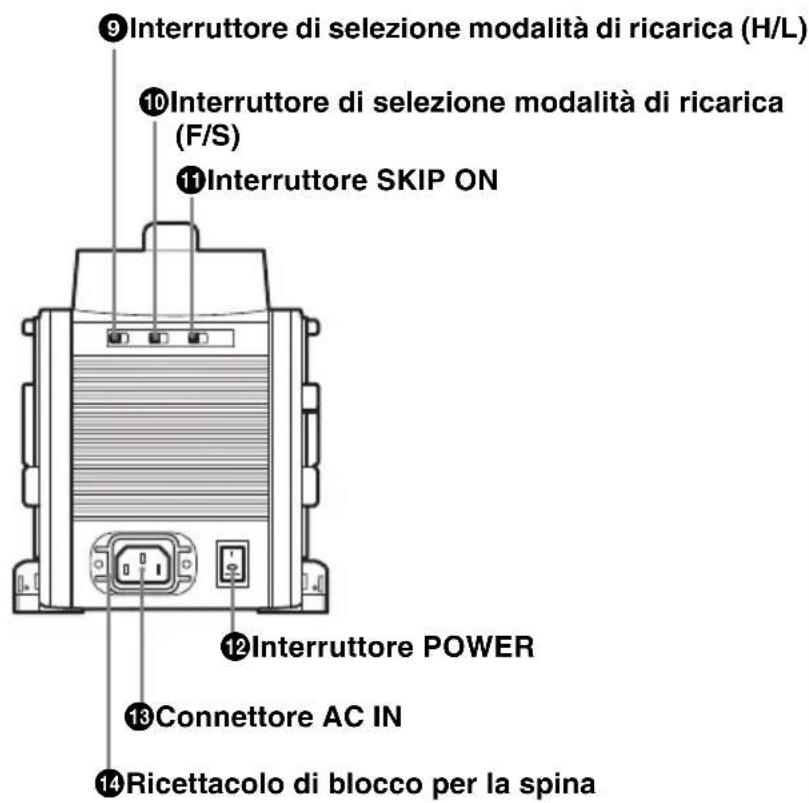

⑨Interruttore di selezione modalità di ricarica (H/L)
H: Le batterie vengono caricate completamente.
L: Le batterie non vengono caricate completamente, in modo da prolungare la loro durata.
⑩Interruttore di selezione modalità di ricarica (F/S)
F: per caricare i pacchi batteria velocemente con la corrente massima
S: per ricaricare i pacchi batteria lentamente con una bassa rotazione della ventola, in modalità silenziosa
⑪Interruttore SKIP ON
Si evita la ricarica di pacchi batteria che sono carichi al 90% della loro capacità o superiore.
⑫Interruttore POWER
Accende o spegne il caricabatterie. Una volta che viene premuto su I di questo interruttore, l'alimentazione viene fornita, e l'indicatore POWER si illumina. Quando si accende l'apparecchio, sono attivate le funzioni di ricarica dei pacchi batteria, di fornitura di alimentazione CC a un dispositivo esterno e il controllo di un pacco batteria.
13 Connettore AC IN (ingresso alimentazione CA)
Usato per collegare il caricabatterie ad una presa di corrente CA, tramite un cavo di alimentazione CA.

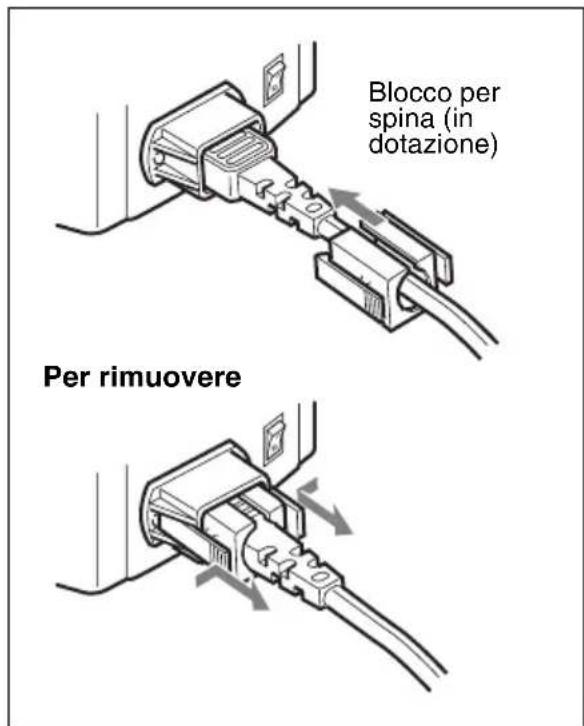

⑭Ricettacolo di blocco per la spina
Il blocco per la spina in dotazione fissa il cavo in modo che esso non si stacchi dal caricabatterie.
Operazioni

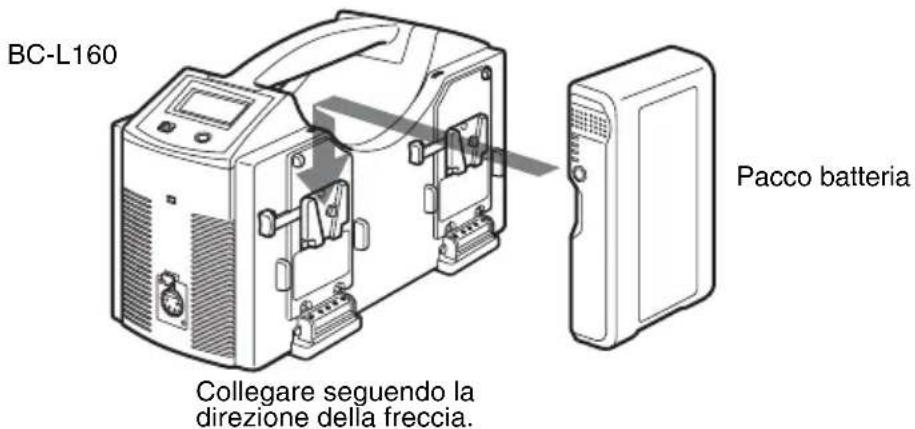

Collegamento pacchi batteria
Collegare i pacchi batteria da ricaricare come mostrato di seguito.
Se si collegano quattro pacchi batteria, possono essere ricaricati tutti e quattro contemporaneamente.
Collegamento

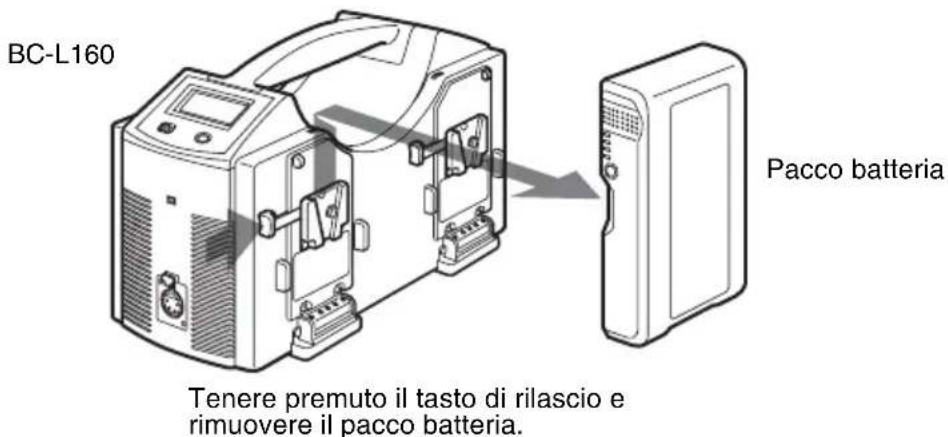

Rimozione
Note
- Il buon funzionamento del BC-L160 viene garantito solamente per i pacchi batteria applicabili al caricabatterie. Non
ricaricare alcun altro tipo di pacchi batteria.
- Il DC-L1 (adattatore NP-1B) e il DC-L90 (adattatore BP-90A) non possono essere usati per ricaricare pacchi batteria al nichel e cadmio.
Ricarica di un pacco batteria
1 Inserire la spina del cavo di alimentazione CA nel connettore AC IN e collegare l'altro estremo del cavo ad una presa di corrente CA.

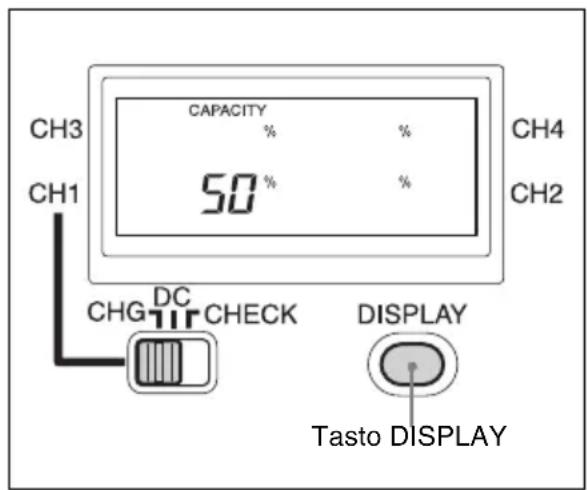

2 Se un pacco batteria è collegato alla parte 1 di collegamento dei pacchi batteria, impostare l'interruttore di selezione modalità CH1 su CHG.
Se un pacco batteria è collegato alla parte 2, 3, o 4 di collegamento dei pacchi batteria, saltare questo passo.
3 Premere I sull'interruttore POWER.
La ricarica si avvia automaticamente. L'indicatore di ricarica lampeggia in arancione.
Lo stato della ricarica viene visualizzato sul display.

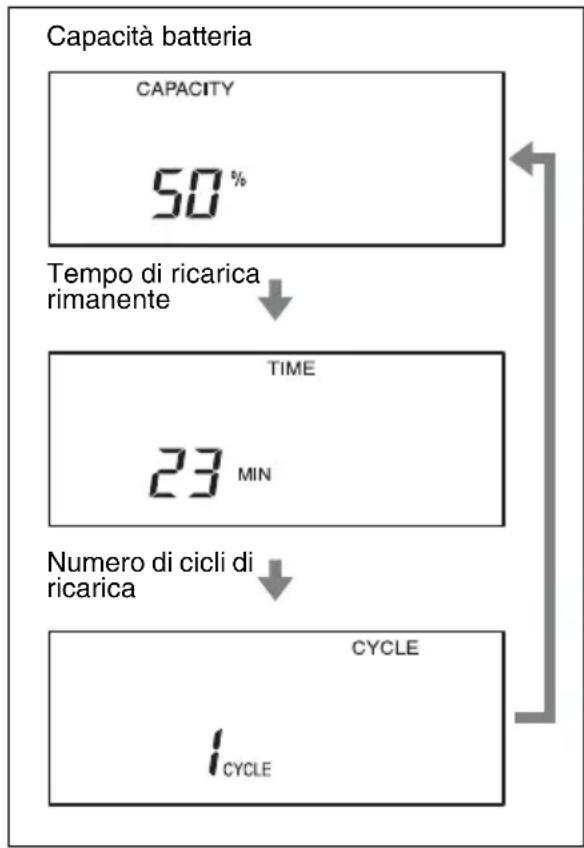

I contenuti visualizzati sul display vengono cambiati premendo il tasto DISPLAY.
Quando un pacco batteria è carico al 90% della sua capacità, l'indicatore di ricarica lampeggia in verde. Una volta che il pacco batteria è completamente carico,
l'indicatore di ricarica si illumina di verde, e sul display appare "Full" ("Fin" in modalità L).
Note
- Il valore visualizzato sul display è solamente un valore di riferimento e potrebbe essere diverso rispetto al valore effettivo.

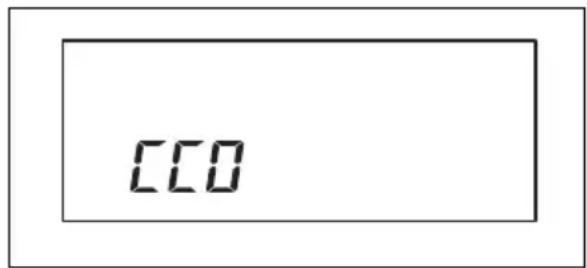

- Se il pacco batteria non supporta la funzione INFO, la capacità della batteria, il tempo di ricarica rimanente, e il numero di cicli di carica/scaricamento non vengono visualizzati.
- Se un pacco batteria completamente carico viene rimosso e collegato di nuovo, prima che appaia di nuovo “Full” ci vorranno circa 30 minuti.
- Se viene collegato un pacco batteria che è stato ricaricato 999 volte o un numero superiore di volte, appare “CCO” (Cycle Count Over - Conteggio cicli terminato) nella modalità CYCLE del display.
Dopo la ricarica
Quando la ricarica è giunta al termine, scollegare il pacco batteria caricato e premere su ○ dell'interruttore POWER per spegnere il caricabatterie.
Tempo di ricarica
Il tempo necessario per ricaricare un pacco batteria da completamente scarico a completamente carico viene mostrato nella tabella seguente, dove si considera una ricarica di un pacco batteria a una temperatura compresa tra 10°C e 30°C.
| Pacco batteria | Ricarica completa di un pacco batteria |
| BP-GL65A Circa | 155 minuti |
| BP-GL95A Circa | 145 minuti |
| BP-FL75 Circa 1 | 10 minuti |
| BP-FLX75 Circa | 110 minuti |
Nota
Il valore visualizzato sul display è solamente un valore di riferimento e potrebbe essere diverso rispetto al valore effettivo.
Quando si verifica un'anomalia durante la ricarica
Quando si verifica una delle seguenti anomalie durante la ricarica, l'indicatore di ricarica lampeggia alternativamente in verde e arancione, e la ricarica viene annullata per proteggere il pacco batteria.
- Dopo l'avvio della ricarica, il voltaggio dell'uscita CC per la ricarica della batteria è sceso al di sotto di 6 V.
- Dopo l'avvio della ricarica, il voltaggio dell'uscita CC per la ricarica della batteria ha superato i 17,5 V.
- Il voltaggio della batteria non ha raggiunto il livello richiesto nelle ultime due 2 ore.
- La ventola di raffreddamento si ferma. Gli indicatori di ricarica continuano a lampeggiare finché non si preme su dell'interruttore POWER, il cavo di alimentazione CA non viene scollegato o il pacco batteria rimosso.
Nota
Con il BC-L160 non è possibile ricaricare i pacchi batteria al nichel Metal Hydride BP-M50/M100.

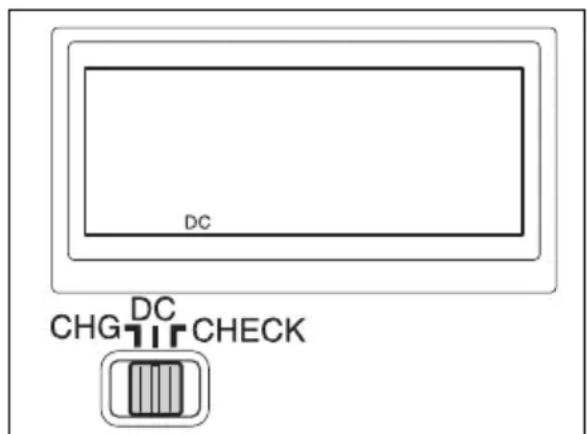

Fornitura di alimentazione CC a un dispositivo esterno
Il BC-L160 è in grado di fornire fino a 100 W di alimentazione CC a un dispositivo esterno.
Durante la fornitura di alimentazione CC, l'apparecchio non può ricaricare alcun pacco batteria collegato alla parte 1 di collegamento dei pacchi batteria. È possibile ricaricare i pacchi batteria che sono collegati alle parti 2 e 4 di collegamento dei pacchi batteria.
1 Inserire la spina del cavo di alimentazione CA nel connettore AC IN e collegare l'altro estremo del cavo ad una presa di corrente CA.
2 Inserire la spina del cavo di alimentazione CC nel connettore DC OUT e collegare l'altro estremo del cavo ad un connettore di ingresso CC di un dispositivo esterno.
3 Impostare l'interruttore di selezione modalità CH1 su DC.
4 Premere I sull'interruttore POWER.
“DC” appare sul display, e l'indicatore di ricarica 1 si illumina di rosso.

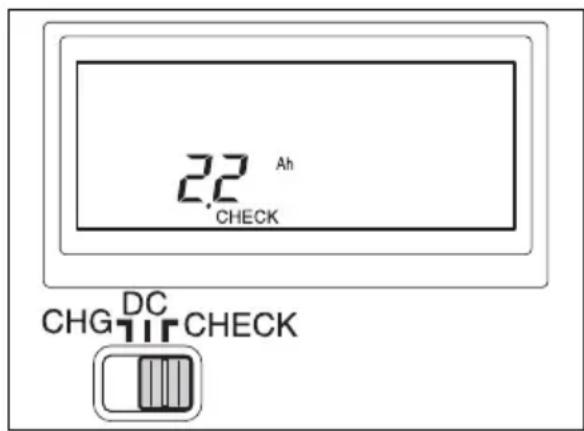

Controllo della capacità della batteria
Il BC-L160 è in grado di controllare la capacità di un pacco batteria ricaricandolo completamente, scaricandolo (l'alimentazione è pari a circa 25 W), e quindi calcolando la capacità in base al tempo di scaricamento. La capacità verrà quindi visualizzata sul display.
1 Inserire la spina del cavo di alimentazione CA nel connettore AC IN e collegare l'altro estremo del cavo ad una presa di corrente CA.
2 Collegare un pacco batteria da controllare alla parte 1 di collegamento dei pacchi batteria.
3 Impostare l'interruttore di selezione modalità CH1 su CHECK.
4 Premere I sull'interruttore POWER.
"CHECK" appare sul display, e inizia il controllo. L'indicatore di ricarica 1 lampeggia in rosso durante il controllo.
Quando un pacco batteria è completamente carico, il controllo del pacco batteria termina e l'indicatore di ricarica 1 si illumina di verde.
Note
- Il valore visualizzato sul display dipende dall'ambiente operativo e/o dalla temperatura, e potrebbe essere diverso rispetto al valore effettivo.
- Se l'impostazione dell'interruttore di selezione modalità CH1 viene cambiata su DC o CHG e quindi ripristinata su CHECK quando si sta controllando la capacità della batteria, si verificherà un ritardo nella visualizzazione della capacità.
Caratteristiche tecniche
Caratteristiche generali
Fonte voltaggio 100–240 V CA, 50/60 Hz
Corrente a vuoto 480 VA o inferiore
Temperatura di impiego
Da 0°C a 45°C
Massa Circa 2,6 kg
Dimensioni (l/a/p) 120 × 180 × 285 mm
(escluse parti
sporgenti)
Ingresso/uscita
Ingresso corrente (CA)
480 VA 4,8 A al
massimo
Uscita alimentazione (CC)
100 W al massimo
Uscita voltaggio (CC)
16,8 V
Uscita corrente (CC)
6 A al massimo
Connettore uscita CC
Connettore 4 pin XLR
16,8 V
Connettore ricarica batterie (CC)
Connettore 5 pin a
quadrato
16,8 V, 5 A/3 A
Accessori in dotazione
Manuale operativo (1)
Blocco per spina (1)
Accessori opzionali
Cavo di alimentazione CC
Il design e le specifiche tecniche sono soggette a cambiamenti senza preavviso.
Nota
Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
Español
Il materiale contenuto in questo manuale è costituito da informazioni di proprietà di Sony Corporation ed è destinato esclusivamente all'uso da parte degli acquirenti dell'apparecchio descritto in questo manuale.
Sony Corporation vieta espressamente la duplicazione di qualsiasi parte di questo manuale o l'uso di questo per qualsiasi scopo diverso dal funzionamento e dalla manutenzione dell'apparecchio descritto in questo manuale senza l'espressa autorizzazione scritta di Sony Corporation.
- AVVERTENZA
- QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A MASSA.
- ATTENZIONE
- IMPORTANTE
- Per i clienti in Europa
- Tabella dei contenuti
- Panoramica
- Caratteristiche
- Ricarica simultanea di fino a 4 pacchi batteria
- Ricarica efficiente
- Modalità di ricarica selezionabile
- Compatto e leggero
- Funzione di controllo
- Visualizzazione informazioni batteria
- Funzione Skip
- Alimentazione CC fino a 100 W
- Ventola di raffreddamento
- Nota
- Carica di blocchi batteria a ioni di litio Sony
- Precauzioni
- Precauzioni sul caricabatterie
- Precauzioni sui pacchi batteria
- Posizione e funzioni dei componenti
- ①Indicatori di carica 1 - 4
- ②Display
- ③ Tasto DISPLAY
- ④Interruttore di selezione modalità CH1
- ⑤Indicatore POWER
- ⑥Connettore DC OUT (XLR, 4 pin, femmina)
- ⑦ Parti di collegamento dei pacchi batteria 1 - 4
- ⑧Tasti di rilascio
- ⑨Interruttore di selezione modalità di ricarica (H/L)
- ⑩Interruttore di selezione modalità di ricarica (F/S)
- ⑪Interruttore SKIP ON
- ⑫Interruttore POWER
- Connettore AC IN (ingresso alimentazione CA)
- ⑭Ricettacolo di blocco per la spina
- Operazioni
- Collegamento pacchi batteria
- Note
- Ricarica di un pacco batteria
- Dopo la ricarica
- Tempo di ricarica
- Quando si verifica un'anomalia durante la ricarica
- Fornitura di alimentazione CC a un dispositivo esterno
- Controllo della capacità della batteria
- Caratteristiche tecniche
- Caratteristiche generali
- Ingresso/uscita
- Accessori in dotazione
- Accessori opzionali
- Español
Marca : SONY
Modello : BC-L160
Categoria : Caricabatterie
