BCU1A - Зарядное устройство для батареек SONY - Бесплатное руководство пользователя

Тип продукта	Зарядное устройство для аккумуляторов
Бренд	Sony
Модель	BCU1A
Питание	100-240 В AC, 50/60 Гц
Энергопотребление	46 Вт
Выход зарядки	16,4 В, 2,4 А / 1,5 А
Выход DC	12 В, 3,0 А
Размеры (Д × В × Г)	Приблизительно 128 × 45 × 98 мм
Вес	Приблизительно 340 г
Рабочая температура (зарядка)	от 0 °C до 45 °C
Рабочая температура (выход DC)	от -5 °C до +45 °C
Температура хранения	от -20 °C до +60 °C
Совместимость аккумуляторов	Литий-ионные аккумуляторы Sony (BP-U35, BP-U70, BP-U100)
Индикаторы	CHARGE (мигание оранжевым/зеленым, постоянный зеленый); DC OUT (зеленый)
Основные функции	Зарядка Li-ion аккумуляторов; выход DC для внешнего питания
Безопасность	Защита от короткого замыкания, обнаружение несовместимого аккумулятора, автоматическое отключение при неисправности
Уход и чистка	Чистить сухой тканью; избегать воздействия воды и конденсата
Комплект поставки	Инструкция по установке, гарантийный талон
Запасные части и ремонтопригодность	Сменный шнур питания AC; ремонт квалифицированным специалистом

Часто задаваемые вопросы - BCU1A SONY

Как заряжать аккумулятор с помощью BCU1A?

Установите переключатель выбора режима в положение CHARGE, подключите шнур питания AC, затем вставьте аккумулятор, совместив треугольную метку с разъемами, и нажмите до щелчка. Зарядка начнется автоматически.

Что означают различные состояния индикатора CHARGE?

Мигание оранжевым: зарядка от 0 до 80%. Мигание зеленым: зарядка выше 80%. Постоянный зеленый: полностью заряжен. Мигание оранжевым/зеленым/выключен: ожидание зарядки (неподходящая температура).

Какие аккумуляторы совместимы с этим зарядным устройством?

BCU1A предназначен для литий-ионных аккумуляторов Sony, в частности моделей BP-U35, BP-U70 и BP-U100. Не заряжайте другие типы аккумуляторов.

Можно ли использовать BCU1A для непосредственного питания устройства?

Да. Установите переключатель в положение DC OUT и подключите устройство через шнур выхода DC. Выход обеспечивает 12 В, 3 А. Проверьте требования к питанию вашего устройства.

Что делать, если индикатор DC OUT не загорается?

Если зеленый индикатор не загорается, обнаружена проблема. Проверьте подключение питания AC и подключенное устройство. Отключите и снова подключите зарядное устройство. Если проблема сохраняется, обратитесь к техническому специалисту Sony.

Почему зарядка не начинается?

Зарядка может находиться в режиме ожидания, если температура аккумулятора ниже 0°C или выше 60°C. Подождите, пока аккумулятор достигнет температуры от 0°C до 45°C. Также проверьте, что аккумулятор совместим и правильно вставлен.

Какое время зарядки аккумуляторов BP-U?

Время полной зарядки (от 0%): BP-U35: около 90 минут; BP-U70: около 150 минут; BP-U100: около 210 минут.

Как извлечь аккумулятор из зарядного устройства?

Сдвиньте аккумулятор в направлении, обратном вставке, затем потяните вверх, чтобы извлечь его.

Можно ли использовать нестандартный шнур питания?

Нет. Используйте только прилагаемый шнур питания AC или шнур, соответствующий местным стандартам безопасности (2 провода, подходящие номинальные характеристики). Не используйте неподходящий шнур.

Как ухаживать за зарядным устройством BCU1A?

Чистите устройство сухой тканью. Избегайте воды и брызг. Защищайте от чрезмерного тепла и влажности. При конденсации подождите, пока она исчезнет, перед использованием. Периодически проверяйте устройство у специалиста.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BCU1A SONY

Russia http://sony.ru/pro/

Brazil http://sonypro.com.br

Australia http://pro.sony.com.au

New Zealand http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asia Pacific http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn

India http://pro.sony.co.in

Russie http://sony.ru/pro/

Russland http://sony.ru/pro/

Brasilien http://sonypro.com.br

Australien http://pro.sony.com.au

Neuseeland http://pro.sony.co.nz

Japan http://www.sonybsc.com

Asien-Pazifik http://pro.sony-asia.com

Korea http://bp.sony.co.kr

China http://pro.sony.com.cn

Indien http://pro.sony.co.in

Russia http://sony.ru/pro/

Rusia http://sony.ru/pro/

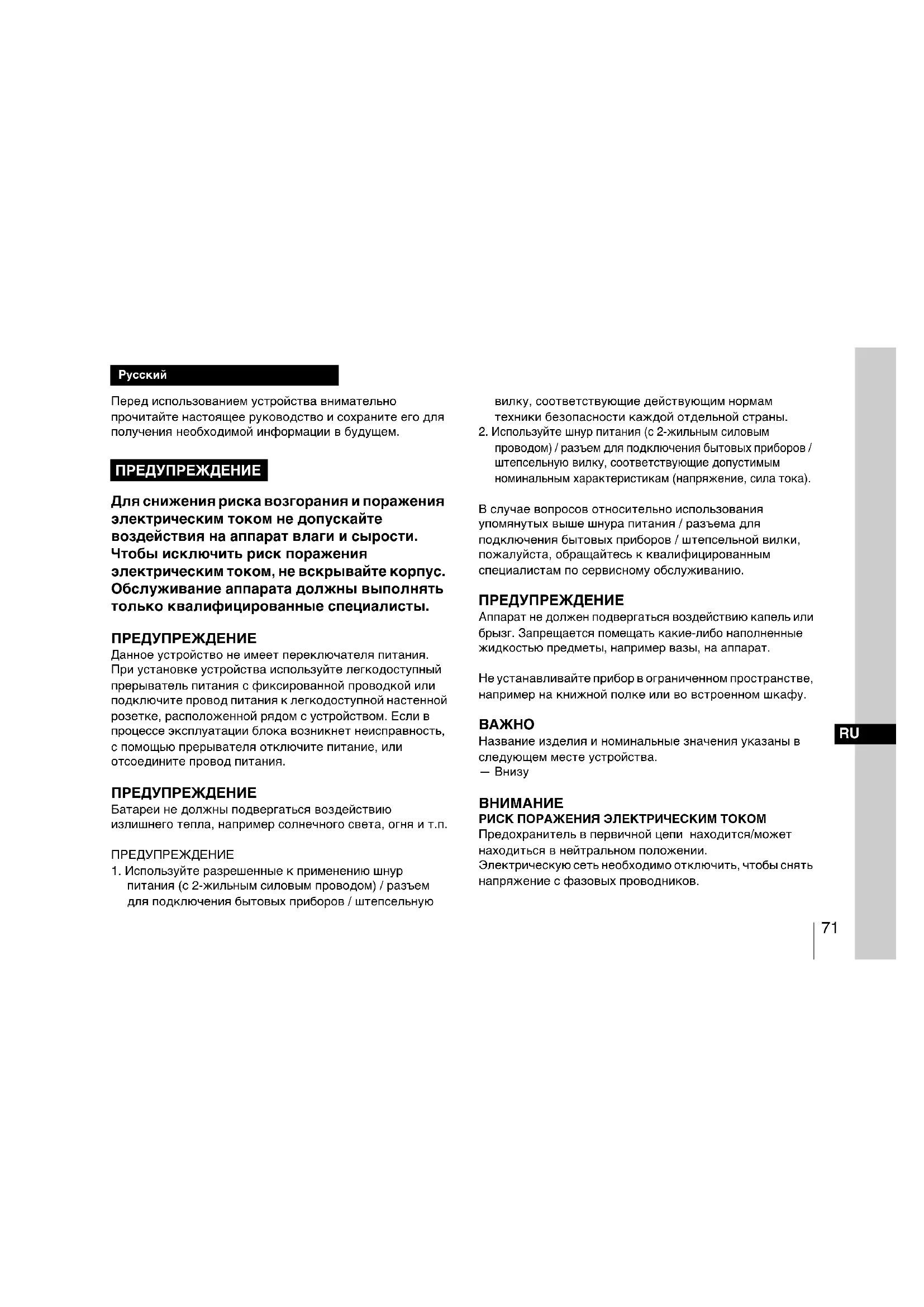

Перед использованием устройства внимательно прочитайте настоящее руководство и сохраните его для получения необходимой информации в будущем.

ПРЕДУПРЕЖДЕНИЕ

Для снижения риска возгорания и поражения электрическим током не допускайте воздействия на аппарат влаги и сырости.

Чтобы исключить риск поражения электрическим током, не вскрывайте корпус. Обслуживание аппарата должны выполнять только квалифицированные специалисты.

ПРЕДУПРЕЖДЕНИЕ

Данное устройство не имеет переключателя питания. При установке устройства используйте легкодоступный прерыватель питания с фиксированной проводкой или подключите провод питания к легкодоступной настенной розетке, расположенной рядом с устройством. Если в процессе эксплуатации блока возникнет неисправность, с помощью прерывателя отключите питание, или отсоедините провод питания.

ПРЕДУПРЕЖДЕНИЕ

Батареи не должны подвергаться воздействию излишнего тепла, например солнечного света, огня и т.п.

ПРЕДУПРЕЖДЕНИЕ

1. Используйте разрешенные к применению шнур питания (с 2-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную

вилку, соответствующие действующим нормам техники безопасности каждой отдельной страны.

1. Используйте шнур питания (с 2-жильным силовым проводом) / разъем для подключения бытовых приборов / штепсельную вилку, соответствующие допустимым номинальным характеристикам (напряжение, сила тока).

В случае вопросов относительно использования упомянутых выше шнура питания / разъема для подключения бытовых приборов / штепсельной вилки, пожалуйста, обращайтесь к квалифицированным специалистам по сервисному обслуживанию.

ПРЕДУПРЕЖДЕНИЕ

Аппарат не должен подвергаться воздействию капель или брызг. Запрещается помещать какие-либо наполненные жидкостью предметы, например вазы, на аппарат.

Не устанавливайте прибор в ограниченном пространстве, например на книжной полке или во встроенном шкафу.

ВАЖНО

Название изделия и номинальные значения указаны в следующем месте устройства.

— Внизу

ВНИМАНИЕ

РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Предохранитель в первичной цепи находится/может находиться в нейтральном положении.

Электрическую сеть необходимо отключить, чтобы снять напряжение с фазовых проводников.

Это оборудование не подходит для использования в местах, где могут находиться дети.

ВНИМАНИЕ

— При зарядке аккумулятора, отличного от указанных, существует опасность взрыва. Не заряжайте аккумуляторы, отличные от рекомендованных.
— При утилизации аккумулятора или изделия следует соблюдать законы соответствующей страны или соответствующего региона. Не утилизируйте аккумулятор или изделие в огне или в горячей печи, не уничтожайте их механическим путем и не разрезайте аккумулятор. Он может взорваться или привести к пожару. Не подвергайте аккумулятор воздействию чрезвычайно низкого атмосферного давления, которое может привести к взрыву или утечке воспламеняющейся жидкости или воспламеняющегося газа.
— Не размещайте аккумулятор в местах с высокой температурой, например под воздействием прямых солнечных лучей или возле огня. Он может загореться, взорваться или привести к пожару. Не подвергайте аккумулятор воздействию воды. Это может привести к поражению электрическим током.

Запрещается ставить на аппарат источники открытого пламени, такие как зажженные свечи.

Зарядное Устройство

Сони Корпорейшн

1-7-1 Конан Минато-ку Токио, 108-0075 Япония

Сделано в Китае

Условия хранения:

Хранить в упакованном виде в темных, сухих, чистых, вентилируемых помещениях, изолированными от мест хранения кислот и щелочей. Хранить при температуре от -20^ до +60^ и относительной влажности не более <80% , без образования конденсата. Срок хранения не установлен.

Транспортировать в оригинальной упаковке, во время транспортировки не бросать, оберегать от падений, ударов, не подвергать излишней вибрации.

Если неисправность не удается устранить следуя данной инструкции – обратитесь в ближайший авторизованный SONY центр по ремонту и обслуживанию.

Год производства: См. на табличке с названием изделия. Пример (2017-01):

2017: означает год. 01: означает месяц.

Реализацию осуществлять в соответствии с действующими требованиями законодательства. Отслужившее изделие утилизировать в соответствии с действующими требованиями законодательства.

Содержание

Обзор 73

Расположение и назначение компонентов ..... 74

Зарядка аккумулятора ....75

Технические характеристики .....76

Обзор

Зарядное устройство ВС-U1А предназначено для зарядки литий-ионных аккумуляторных блоков Sony. Его можно использовать как источник питания постоянного тока.

Примечание

В случае неполадок в работе данного устройства отсоедините кабель питания переменного тока от источника переменного тока, чтобы отключить подачу питания.

Подробнее об аккумуляторах, которые можно заряжать с помощью этого устройства, и других устройствах, которые можно подключать к этому устройству, см. на веб-сайте изделий Sony Professional.

Веб-сайт изделий Sony Professional:

CIIA http://pro.sony.com

Канада http://www.sonybiz.ca

Латинская Америка

http://sonypro-latin.com

Европа http://www.pro.sony.eu/pro

Средний Восток, Африка

http://sony-psmea.com

Россия http://sony.ru/pro/

Бразилия http://sonypro.com.br

Австралия http://pro.sony.com.au

Новая Зеландия

http://pro.sony.co.nz

Япония http://www.sonybsc.com

Азиатско-Тихоокеанский регион http://pro.sony-asia.com

Корея http://bp.sony.co.kr

Китай http://pro.sony.com.cn

Индия http://pro.sony.co.in

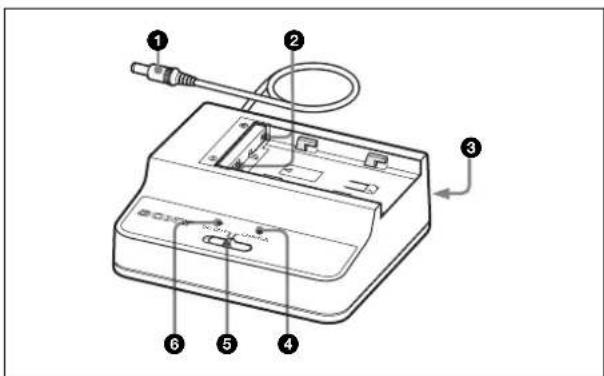

Расположение и назначение компонентов

①Кабель выхода питания постоянного тока

Служит для подачи питания постоянного тока, когда переключатель выбора режима установлен в положение DC OUT.

Примечание

Запрещается подключать устройства, потребляемая мощность которых превышает указанные значения.

②Разъемы для зарядки

Служат для зарядки литий-ионного аккумулятора.

Зарядный ток автоматически отключается, если по ошибке установлен любой другой аккумулятор, кроме литий-ионного.

③Разъем питания переменного тока

Служит для подключения к источнику питания переменного тока с помощью кабеля питания переменного тока.

④Индикатор CHARGE

Показывает состояние зарядки установленного аккумулятора во время его зарядки, когда переключатель выбора режима установлен в положение CHARGE (Зарядка).

Подробнее см. в разделе "Зарядка аккумулятора" на стр. 75.

⑤Переключатель выбора режима

CHARGE: для зарядки литий-ионных аккумулятора

DC OUT: для подачи питания постоянного тока

⑥Индикатор DC OUT

Горит зеленым цветом, когда переключатель выбора режима установлен в положение DC OUT и подается питание постоянного тока.

В случае какой-либо неполадки индикатор выключается.

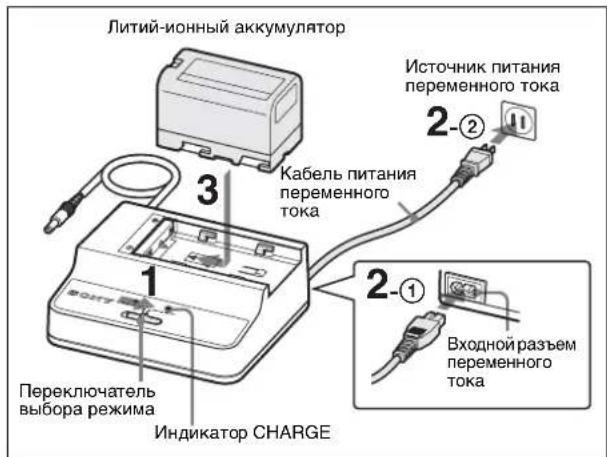

Зарядка аккумулятора

Литий-ионный аккумулятор 1 3 Переключатель выбора режима Индикатор CHARGE Кабель питания переменного тока 2-② Источник питания переменного тока 2-① Входной разъем переменного тока

1 Установите переключатель выбора режима в положение CHARGE.
2 Подключите входной разъем переменного тока на устройстве ВС-У1А к источнику питания переменного тока с помощью кабеля питания переменного тока.
3Установите аккумулятор. Установите аккумулятор треугольной меткой к зарядным разъсмам и сдвиньте его в направлении

стрелки. Обязательно нажмите на аккумулятор до защелкивания в разъемах зарядки со щелчком. Начинается зарядка, и индикатор CHARGE показывает состояние зарядки.

Оранжевый мигающий: уровень заряда от 0 до 80% Зеленый мигающий: уровень заряда свыше 80% Зеленый немигающий: полностью заряжен

Горит оранжевым, зеленым и не горит (последовательность повторяется): режим ожидания Данное устройство имеет функцию контроля зарядки, которая зависит от температуры. Если внутренняя температура аккумулятора 0 °C и ниже или 60 °C и выше, то устройство переходит в режим ожидания и аккумулятор не заряжается. Если температура выше 0 °C и ниже 60 °C, аккумулятор заряжается.

Примечание

Зарядный ток автоматически отключается, если установлен любой другой аккумулятор, кроме литий-ионного. Допускается заряжать только указанные аккумуляторы.

Снятие аккумулятора

Сдвиньте установленный аккумулятор в сторону, противоположную установке, затем потяните его вверх.

Время зарядки

Ниже указана время полной зарядки полностью разряженного аккумулятора.

BP-U35: прибл. 90 мин BP-U70: прибл. 150 мин

BP-U100: прибл. 210 мин

При обнаружении неполадок

Если во время зарядки будет обнаружено одно из указанных ниже состояний, индикатор CHARGE попеременно мигаст оранжевым и зеленым цветами:

• После начала зарядки не начинается быстрая зарядка.
• Зарядка не завершастся за заданное время.
• Напряжение для зарядки аккумулятора превышает заданный уровень.
• Внутреннее напряжение превышает заданный уровень.
• Внутреннее напряжение опустилось ниже заданно го уровня.

Технические характеристики

Источник питания 100 В–240 В перем. тока, 50/60 Гц

Потребляемая мощность

46 BT

Потребляемый ток Зарядка: 82 ВА (100 В), 105 ВА (240 В)

Выход Зарядка: 16,4 В, 2,4 А/1,5 А

Выход пост. тока: 12 В, 3,0 А

Рабочая температура

Зарядка: от 0 °C до 45 °C

Выход пост. тока: от -5^ C до +45°C

Температура хранения

От -20 °C до +60 °C

Габариты (Ш/В/Г)

Прибл. 128 × 45 × 98 мм (без

выступающих частей)

Масса Прибл. 340 г

Принадлежности в комплекте поставки

Инструкция по эксплуатации (1)

Гарантийный талон (1)

Дизайн и спецификации могут быть изменены без предварительного уведомления.

Примечания

• Всегда проверяйте исправность устройства, прежде чем его использовать. КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ БЫТО НИ БЫЛО УЩЕРЬ, ВКЛЮЧАЯ, В ЧАСТНОСТИ, КОМПЕНСАЦИЮ ИЛИ ВОЗМЕЩЕНИЕ УБЫТКОВ В СВЯЗИ С УТРАТОЙ ИЛИ НЕДОПОЛУЧЕНИЕМ ПРИБЫЛЕЙ ИЗ-ЗА НЕРАБОТОСПОСОБНОСТИ ЭТОГО ОБОРУДОВАНИЯ, КАК НА ПРОТЯЖЕНИИ ГАРАНТИЙНОГО ПЕРИОДА, ТАК И ПОСЛЕ ИСТЕЧЕНИЯ ГАРАНТИЙНОГО СРОКА, А ТАКЖЕ ВСЛЕДСТВИЕ ЛЮБЫХ ИНЫХ ВОЗМОЖНЫХ ПРИЧИН.
  • КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ ЛЮБОГО РОДА, ПРЕДЪЯВЛЕННЫЕ ПОЛЬЗОВАТЕЛЯМИ ЭТОГО ПРИБОРА ИЛИ ТРЕТЬИМИ ЛИЦАМИ.
• КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕКРАЩЕНИЕ ИЛИ ПРИОСТАНОВКУ ПРЕДОСТАВЛЕНИЯ КАКИХ-ЛИБО УСЛУТ, СВЯЗАННЫХ С ЭТИМ ПРИБОРОМ, ВНЕ ЗАВИСИМОСТИ ОТ ОБСТОЯТЕЛЬСТВ.

Если устройство принесли с холода в теплое помещение или если резко повысилась температура окружающей среды, на внешней поверхности устройства и/или внутри устройства может образоваться влага. Эта явление пазвывается конденсацией. В случае возникновения конденсации выключите устройство и дождитесь исчезновения влаги перед использованием устройства. Использование влажного устройства может привести к его повреждению.

Средний срок службы электролитического конденсатора составляет около 5 лет при нормальной температуре работы и нормальном использовании (8 часов в день, 25 дней в месяц). При более частом использовании предполагаемый срок службы может сократиться соответствующим образом.

• В целях безопасности используйте только аккумуляторные блоки Sony.
- Клемма батареи данного устройства (разъем для аккумуляторных блоков и адаптеров церменного тока) является расходуемой детально. Питание может не подаваться на устройство надлежащим образом, если штырьки клеммы батареи изогнуты или деформированы вследствие удара или вибраций, либо если они ржавеют из-за длительного использования на открытом воздухе.

Рекомендуется проводить периодические осмотры для обеспечения должной работы устройства и увеличения срока его службы. Для получения дополнительных сведений об осмотрах обратитесь к представителю службы технического обслуживания или отдела процаж компании Sony.
