BCU1A - Батарея зарядтағышы SONY - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Батарея зарядтағыш
Бренд	Sony
Модель	BCU1A
Қуат көзі	100-240 В Айнымалы ток, 50/60 Гц
Электр қуатын тұтыну	46 Вт
Зарядтау шығысы	16,4 В, 2,4 А / 1,5 А
Тұрақты ток шығысы	12 В, 3,0 А
Өлшемдері (Ұ × Б × Т)	Шамамен 128 × 45 × 98 мм
Салмағы	Шамамен 340 г
Пайдалану температурасы (зарядтау)	0 °C-тан 45 °C-қа дейін
Пайдалану температурасы (тұрақты ток шығысы)	-5 °C-тан +45 °C-қа дейін
Сақтау температурасы	-20 °C-тан +60 °C-қа дейін
Батарея үйлесімділігі	Sony литий-иондық батарея жиынтықтары (BP-U35, BP-U70, BP-U100)
Индикаторлар	CHARGE (қызғылт сары/жасыл жыпылықтау, жасыл жану) ; DC OUT (жасыл)
Негізгі функциялар	Li-ion батареяларды зарядтау; сыртқы қуат көзі үшін тұрақты ток шығысы
Қауіпсіздік	Қысқа тұйықталудан қорғау, үйлесімсіз батареяны анықтау, ақаулық кезінде автоматты тоқтату
Күтім және тазалау	Құрғақ шүберекпен тазалау; су мен конденсацияға ұшыраудан аулақ болу
Жинақтағы керек-жарақтар	Орнату нұсқаулығы, кепілдік кітапшасы
Қосалқы бөлшектер және жөндеу мүмкіндігі	Айнымалы ток қуат сымы ауыстырылады; білікті маманмен жөндеу

Жиі қойылатын сұрақтар - BCU1A SONY

BCU1A көмегімен батареяны қалай зарядтауға болады?

Режим таңдау қосқышын CHARGE күйіне қойыңыз, айнымалы ток қуат сымын жалғаңыз, содан кейін үшбұрышты белгіні қосқыштармен туралап, батареяны шерткенше итеріп салыңыз. Зарядтау автоматты түрде басталады.

CHARGE индикаторының әртүрлі күйлері нені білдіреді?

Қызғылт сары жыпылықтау: заряд 0-80% аралығында. Жасыл жыпылықтау: заряд 80%-дан жоғары. Жасыл жану: толық зарядталған. Қызғылт сары/жасыл/сөнген жыпылықтау: заряд күту режимі (температура сәйкес емес).

Бұл зарядтағышқа қандай батареялар сәйкес келеді?

BCU1A Sony литий-иондық батарея жиынтықтарына, атап айтқанда BP-U35, BP-U70 және BP-U100 үлгілеріне арналған. Басқа батарея түрлерін зарядтамаңыз.

BCU1A құрылғыны тікелей қуаттандыру үшін пайдалана аламын ба?

Иә. Қосқышты DC OUT күйіне қойып, құрылғыны тұрақты ток шығыс сымы арқылы жалғаңыз. Шығыс 12 В, 3 А береді. Құрылғыңыздың қуат қажеттіліктерін тексеріңіз.

Егер DC OUT индикаторы жанбаса, не істеу керек?

Егер жасыл индикатор жанбаса, ақаулық анықталды. Айнымалы ток қуатының қосылымын және жалғанған құрылғыны тексеріңіз. Зарядтағышты ажыратып, қайта жалғаңыз. Мәселе шешілмесе, Sony маманына хабарласыңыз.

Неліктен зарядтау басталмайды?

Егер батарея температурасы 0 °C-тан төмен немесе 60 °C-тан жоғары болса, зарядтау күту режимінде болуы мүмкін. Батареяның температурасы 0 °C пен 45 °C аралығында болғанша күтіңіз. Сондай-ақ батареяның үйлесімді және дұрыс салынғанын тексеріңіз.

BP-U батареяларының зарядтау уақыты қандай?

Толық зарядтау уақыты (0% -дан): BP-U35: шамамен 90 минут; BP-U70: шамамен 150 минут; BP-U100: шамамен 210 минут.

Зарядтағыштан батареяны қалай алуға болады?

Батареяны салу бағытына қарама-қарсы сырғытыңыз, содан кейін жоғары тартып босатыңыз.

Стандартты емес қуат сымын пайдалана аламын ба?

Жоқ. Тек берілген айнымалы ток қуат сымын немесе жергілікті қауіпсіздік стандарттарына сәйкес келетін сымын (2 сым, тиісті номиналды сипаттамалар) пайдаланыңыз. Жарамсыз сымын пайдаланбаңыз.

BCU1A зарядтағышына қалай күтім жасау керек?

Құрылғыны құрғақ шүберекпен тазалаңыз. Су мен шашырандылардан аулақ болыңыз. Оны шамадан тыс ыстықтан және ылғалдан қорғаңыз. Конденсация болған жағдайда, пайдаланар алдында оның жоғалғанын күтіңіз. Құрылғыны мерзімді түрде маманға қаратыңыз.

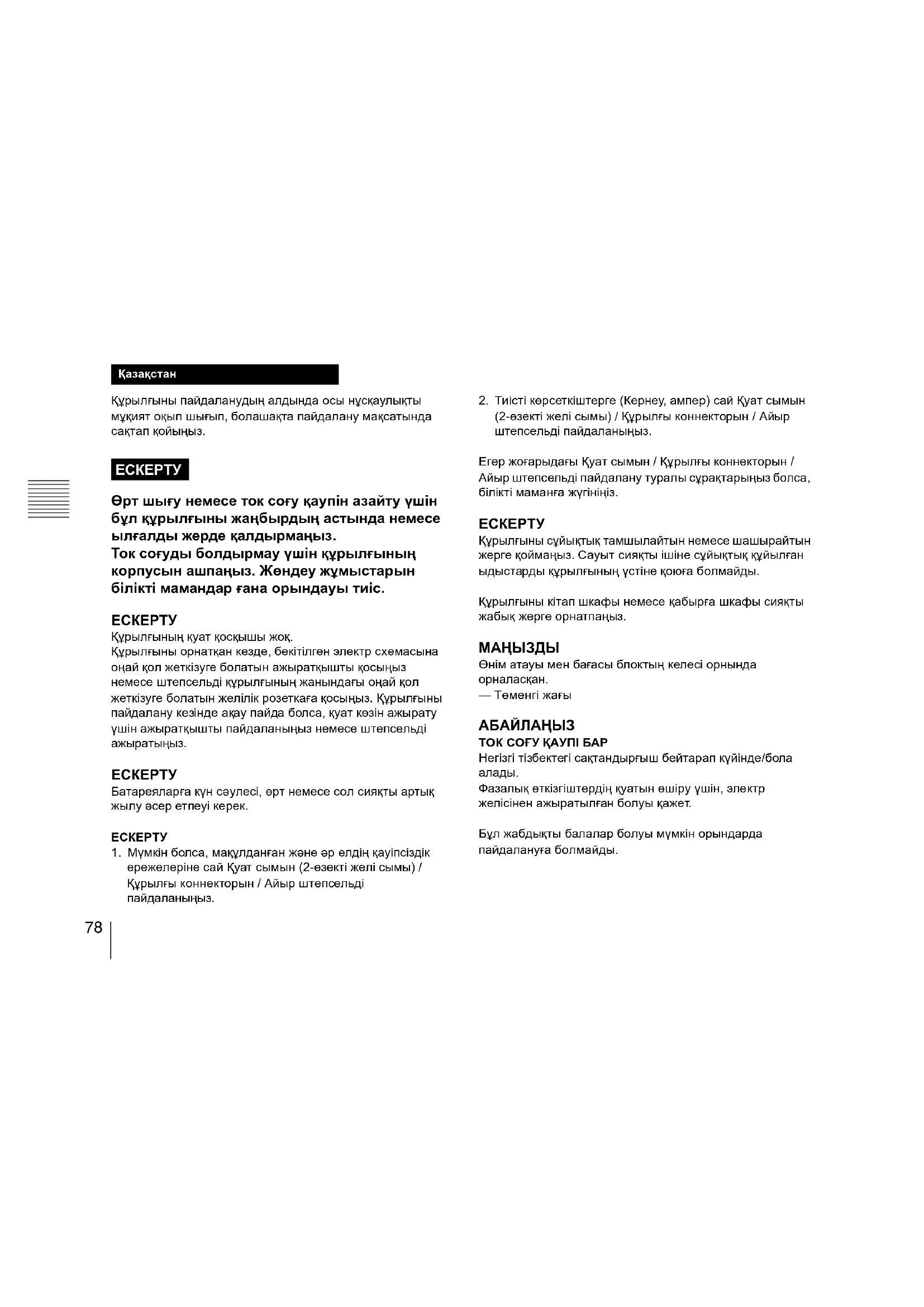

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BCU1A SONY

Кұрылғыны пайдаланудың алдында осы нұсқаулықты мұқият оқып шығып, болашақта пайдалану мақсатында сақтап қойыңыз.

ECKEPTY

Өрт шығу немесе ток соғу қаупін азайту үшін бүл құрылғыны жаңбырдың астында немесе ылғалды жерде қалдырмаңыз.

Ток соғуды болдырмау үшін құрылғының корпусын ашпаңыз. Жөндеу жұмыстарын білікті мамандар ғана орындауы тиіс.

ECKEPTY

Құрылғының қуат қосқышы жоқ. Құрылғыны орнаткан кезде, бекітілген электр схемасына оңай қол жеткізуге болатын ажыратқышты қосыңыз немесе штепсельді ұрылғының жанындағы оңай қол жеткізуге болатын желілік розеткаға қосыңыз. Құрылғыны пайдалану кезінде ақау пайда болса, куат кезін ажырату үшін ажыратқышты пайдаланыңыз немесе штепсельді ажыратыңыз.

ECKEPTY

Батареяларга күн сәулесі, өрт немесе сол сияқты артық жылу әсер етпеуі керек.

ECKEPTY

1. Мумкін болса, мақулданған және әр елдің қауіпсіздік ережелеріне сай Қуат сымын (2-өзекті желі сымы) / Құрылғы коннекторын / Айыр штепсельді пайдаланыңыз.

2. Тиісті көрсеткіштерге (Кернеу, ампер) сай Куат сымын (2-езекті желі сымы) / Кұрылғы коннекторын / Айыр штепсельді пайдаланыңыз.

Егер жоғарыдағы Қуат сымын / Құрылғы коннекторын / Айыр штепсельді пайдалану туралы сұрақтарыңыз болса, білікті маманға жүгініңіз.

ECKEPTY

Кұрылғыны сұйықтық тамшылайтын немесе шашырайтын жерге қоймаңыз. Сауыт сияқты ішіне сұйықтық құйылған ыдыстарды құрылғының үстіне қоюға болмайды.

Курылғыны кітап шкағы немесе қабырға шкағы сияқты жабық жерге орнатпаңыз.

МАНЫЗДЫ

Өнім атауы мен бағасы блоктың келесі орнында орналасқан.

— Теменгі жағы

АБАЙЛАНЫЗ

TOK COFY KAYNI BAP

Негізгі тізбектегі сақтандырғыш бейтарап күйінде/бола алады.

Фазалық өткізгіштердің қуатын өшіру үшін, электр желісінен ажыратылған болуы қажет.

Бул жабдыкты балалар болуы мүмкін орындарда пайдалануға болмайды.

АБАЙЛАНЫЗ

— Егер көрсетілгеннен басқа батарея зарядталса, жарылу қаупі бар. Yuсынылған батареялардан басқа батареяларды зарядтамаңыз.
— Батареяны немесе өнімді утилизациялағанда, тиісті аумақтың немесе елдің заңдарын сақтау қажетсіз. Батареяны немесе өнімді отта, қыскқа толқынды пеште немесе механикалық түрде өзу не кесу арқылы утилизацияламаңыз. Ол жарылыска немесе өртке әкелуі мүмкін. Батареяны ауа қысымы өте темен жерге қоймаңыз, себебі жарылуға немесе оңай түтанатын сүйықтықтың не газдың шығуына әкелуі мүмкін.
— Батареяны температурасы жогары орынга, мысалы, тікелей түсетін күн сәулесіне, отқа жақын қоймаңыз. Ол түтануға, жарылуға немесе өртке әкелуі мүмкін. Батареяны суға немесе теңіз суына батырмаңыз немесе жумаңыз. Бул ток соғуға әкелуі мүмкін.

Жағылған шамдар сияқты ашық жалын көздерін аппаратқа қоймау керек.

Зарядтау курылғысы

Өндіруші:

Сони Корпорейшн

Өндіруші мекенжайы:

Орамдалған күйде, қышқылдар мен сілтілер сақталатын орындардан окшауланған, қараңғы, құрғақ, таза, желдетілетін бөлмелерде сақтау керек. -20 °C - +60 °C температурада және конденсат түзілмейтін<80% аспайтын салыстырмалы ылғалдылықта сақтау керек.

Тупнускалык орамда тасымалдау керек, тасымалдау кезінде лактыруға болмайды, құлаудан, сокқылардан қорғау керек, шектен тыс дірілге ұшыратпау керек.

Егер осы нускаулыкца сүйене отырып, ақаулықты жою мумкін болмаса, ең жақын заңды тіркелген SONYжөндеу және күтіп ұстау орталығына хабарласыңыз.

Өндіру жылы: Өнімдегі зауыттық жапсырманы караңыз. Мысалы, (2017-01):

2017: жылды көрсетеді.

01: айды көрсетеді.

Сатуды күшінде түрган заң талаптарына сәйкес жузеге асыру керек. Қызмет мерзімі біткен бүйымды күшінде түрган заң талаптарына сәйкес залалсыз кәдеге асыру керек.

Мазмуны

Жалпы шолу 80

Бөлшектердің орны мен функциясы ..... 81

Батарея жинағын зарядтау 82

Сипаттамалары 83

Жалпы шолу

ВС-У1А батарея зарядтағышы Sony литий-иопды батарея жинактарын зарядтайды. Ол құрылғыға тұрақты ток куатын бере алады.

Ескертпе

Осы жабдыкты пайдаланғанда ақаулық пайда болса, куат кезін ошіру үшін айнымалы ток куат сымын айнымалы куат козінен ажыратыцыз.

Осы жабдык және жабдыкқа жалгауға болатын құрылғылар арқылы зарядтауға болатын батарея жинақтары туралы мәліметтерді Sony Professional опімдері веб-сайтынанқараңыз.

Sony кәсіби онімдерінің веб-сайты:

АКШ http://pro.sony.com

Канада http://www.sonybiz.ca

Латын Америкасы

http://sonypro-latin.com

Eypona http://www.pro.sony.eu/pro

Таяу Шығыс, Африка

http://sony-psmea.com

Азия-Тынык мухит аймағы

http://pro.sony-asia.com

Корея http://bp.sony.co.kr

Кытай http://pro.sony.com.cn Ундістан http://pro.sony.co.in

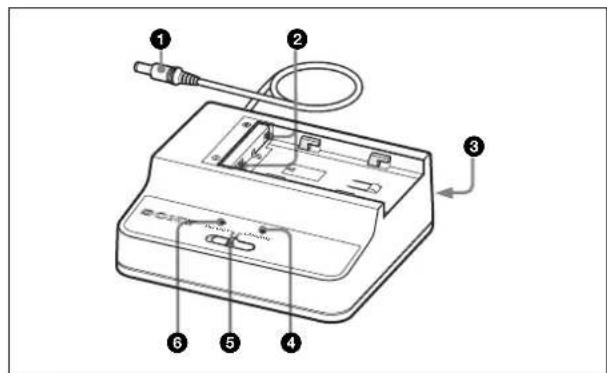

Бөлшектердің орны мен функциясы

① Туракты ток куат шыбысының сымы Режим тандау коскышы DC OUT куйіне орнатылғанда туракты ток куатын береді.

Ескертпе

Куат талаптары корсетілген мәндерден жоғары кұрылғыға жалғамаңыз.

②Зарядтау коннекторлары Литий-иопды батарея жинағын зарядтау үшін куат береді. Литий-иопды батарея жинағынан баска батарея жинағы байкаусыз салынғанда, зарядтау тогы автоматты түрде блокталады.

④CHARGE индикаторы Режим таңдау коскышы CHARGE күйінс орнатылған батарея жинағын зарядтау барысында салынған батарея жинағының зарядтау күйін көрсетеді.

Мәліметтерді Беттегі «Батарея жинагын зарядтау» 82 бөлімінен караңыз.

⑤ Режим тандау коскышы CHARGE: Литий-ионды батарея жинағын зарядтауға арналған DC OUT: Тұрақты ток куатын беруге арналған

⑥DC OUT индикаторы Режим таңдау коскышы DC OUT күйіне орнатылғанда және тұракты ток куаты беріліп жатканда жасыл түсте жанады. Егер ақаулық аныкталса, индикатор өнседі.

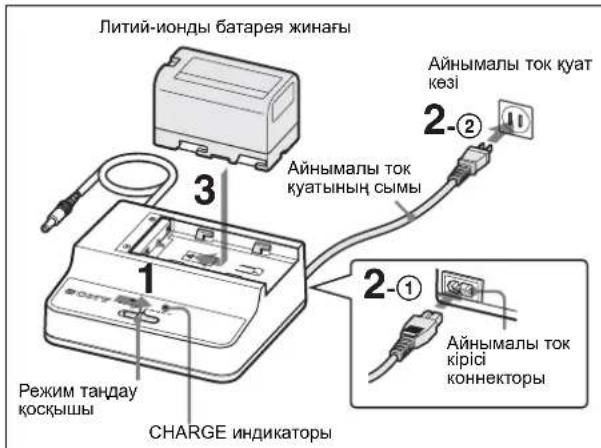

Батарея жинағын зарядтау

Литий-ионды батарея жинағы 3 1 Режим тандау косқышы CHARGE индикаторы 2-① 2-② Айнымалы ток кірісі коннекторы Айнымалы ток куат кезі

1 Режим тандау коскышын CHARGE куйне орнатыпыз.
2 Айнымалы ток куатыныц сымы аркылы ВС-У1А кұрылғысындағы айнымалы ток кірісі коннекторын және айнымалы ток куат көзін жалғаныз.
3 Батарея блогын бекітіціз. Батарея жинағын үшбұрыш белгісін зарядтау коннекторларына каратын қойыңыз, содан соң оны корсеткі бағытына карай сырғытыңыз. Зарядтау коннекторларын косу үшін батарея жинағын міндетті турде тірелгенше басыңыз.

Зарядтау басталып, CHARGE индикаторы зарядтау күйін корсестеді.

Кызғылт сары түсте жыпылықтау: 0–80% аралығында зарядталған

Жасыл тусте жыпылыктау: 80%-дан артык зарядталған Жасыл тусте жану: Толык зарядталған

Кызғылт сары, жасыл түсте кайталап жыпылықтау және өшу: Зарядтаудың күту күйі

баскарылатын баскару функциясы бар. Егер батареяның ішкі температурасы 0 °C және одан төмен немесе 60 °C және одан жоғары болса, жабдық күту күйінде болып, зарядтау орындалмайды. Температура 0 °C-тан жоғары немесе 60 °C-тан төмен болса, зарядтау орындалады.

Ескертпе

Литий-ионды батарея жинағынан баска батарея жинағы салынса, зарядтау тогы автомагты түрде блокталады.

Тағайындалған батарея жинағы ғана зарядталғанын тексеріңіз.

Батарея жинағын ажырату

Салынган батарея жинағын салуга карсы багытта сырғытыңыз, содан соц опы жоғары тартыңыз.

Зарядтау уақыты

Заряды толык біткен багарея жинағының толык сыйымдылығыша дейін зарядтау уакыты төменде көрсетілген.

BP-U35: шамамен 90 минут

BP-U70: шамамен 150 минут

BP-U100: шамамен 210 минут

Қалыптан тыс жағдай анықталғанда

Зарядтау барысында келесі жагдайлардың біреуі аныкталса, CHARGE индикаторы кызғылт сары және жасыл түсте кезекпен жыпылыктайды:

• Зарядтау басталғаншап кейін жылдам зарядтау басталмайды.
• Көрсетілген уақыт ішінде зарядтау аякталмайды.
• Батареяпы зарядтауга арналған кернеу көрсетілген деңгейден асып кетті.
• Ішкі кернеу көрсетілген деңгейден асып кетті.
• Ішкі кернеу корсетілген деңгейден түсіп кетті.

Сипаттамалары

Кернеу козі	100 В - 240 В айнымалы ток, 50/60 Гц
Куат тұтышуы 46 Вт
Тұтынылатын ток	Зарядтау: 82 ВА (100 В), 105 ВА (240 В)
Шығыс	Зарядтау: 16,4 В, 2,4 А/1,5 А
	Тұракты ток шығысы: 12 В, 3,0 А

Жумыс температурасы

Зарядтау: 0 °C - 45 °C

Туракты ток шығысы: -5 °C - +45 °C

Сактау температурасы -20^ - +60 ^

Олшемдері (с/б/т) шамамен 128 × 45 × 98 мм (шыгыңкы

бөліктерді коспағанда)

Массасы шамамен. 340 г

Бірге берілген керек-жарактар

Кепілдік кітапшасы (1)

Дизайны мен техникалық сипаттамалары ескертүсіз озгертілуі мүмкін.

Ескертулер

• Эркашан пайдаланудан бурын курылғының дұрыс жұмыс істейтіндігін тексеріңз. SONY КОРПОРАЦИЯСЫ ОСЫ КУРЫЛГЫНЫН АКАУЫ САЛДАРЫНАН КАЗІР НЕМЕСЕ БОЛАШАҚТА ПАЙДАПЫП АЛЫПБАУЫПА БАЙЛАПЫСТЫ КОМПЕНСАЦИЯ НЕМЕСЕ ТӨЛЕМДІ КОСА, БІРАК ОЛАРМЕН ПШЕКТЕЛМЕЙ, КЕПЛДІК МЕРЗІМІ ШИНДЕ НЕМЕСЕ КЕПЛДІКТІІМ МЕРЗІМІ АЯҚТАЛГАНШАН КЕЙІН НЕМЕСЕ БАСКА СЕБЕПТЕРГЕ БАЙЛАНЫСТЫ КЕЗ КЕЛГЕН ШЫГЪПІДАР УІШІП ЖАУАЛ БЕРМЕЙДІ.
• SONY КОРПОРАЦИЯСЫ ОСЫ КУРЫЛГЫНЫ ПАЙДАЛАНУШЫЛАРДЫЧ НЕМЕСЕ УШНШИ ТАРАПТАРДЫЧ ЖАСАГАП КЕЗ КЕЛГЕН ШАГЫМДАРЫ УШН ЖАУАП БЕРМЕЙДЦ.
• SONY КОРПОРАЦИЯСЫ КЕЗ КЕЛГЕН ЖАГДАЙЛАРГА БАЙЛАНЫСТЫ БОЛУЫ МУМКИН ОСЫ КУРЫЛЬФЫГА КАТЫСТЫ КЕЗ КЕЛГЕН КЫЗМЕТТЕРДИН ТОКТАТЬЛУЫ НЕМЕСЕ УЗІЛІСІ УШІІІ ЖАУАП БЕРМЕЙДІ.

Егер кұрылны салқын орыннан жылы орынга ауыстырылса немесе орта темпсратурасы кенет котсрілсе, кұрылғының сыртық кабатында және/немесе ішінде қығал пайда болуы мүмкін. Бұл конденсация ретінде бөлгілі. Конденсация пайда болса, кұрылғыны ошіріп, конденсация тазаланғанша оны іске коспаңыз. Конденсация кезінде кұрылғыны пайдалансаңыз, оның закымдалуы мүмкін.

Электрлік конденсатордын әдетті температурада және дұрыс пайдалану жағдайындағы жұмыс істеу мерзімі шамамен 5 жылды курайды (күніне 8 сағат; айына 25 күн). Егер пайдалану жиілігі әдеттілен асса, қызмет ету мерзімі сәйкесінше азаяды.

• Kayípcízdík makcatында тек Sony багарея жинактарыш пайдалапыцыз.
• Осы кұрылғының батарея терминалы (батарея жинақтары мен айнымалы ток адаптеріне арналған коннектор) шығын большек болып табылады.
  Егер соккынн немесе дірілдердін әсерінен батарея терминалының контактілері майысып калтап немесе закымдалган болса не бөлме сыртынды үзак мерзім бойы пайдалану салдарынан тогтанған болса, куат құрышғыға дұрыс берілмеуі мүмкін. Құрылғыны жұмыс күйіпде ұстан, опың пайдалану мерзімін ұзарту үшін жүйелі түрде тексеру шаралары ұсынылады. Тексеру шаралары туралы косымша аклараг алу үшін Sony комптаниясынн кызмет көрсету орталығына немесе сауда өкіліне хабарласыныз..
