BCU1A - Batterieladegerät SONY - Kostenlose Bedienungsanleitung

Produkttyp	Akkuladegerät
Marke	Sony
Modell	BCU1A
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	46 W
Ladeausgang	16,4 V, 2,4 A / 1,5 A
Gleichstromausgang	12 V, 3,0 A
Abmessungen (B × H × T)	Ca. 128 × 45 × 98 mm
Gewicht	Ca. 340 g
Betriebstemperatur (Laden)	0 °C bis 45 °C
Betriebstemperatur (Gleichstromausgang)	-5 °C bis +45 °C
Lagertemperatur	-20 °C bis +60 °C
Akkukompatibilität	Sony Lithium-Ionen-Akkus (BP-U35, BP-U70, BP-U100)
Anzeigen	CHARGE (orange/grün blinkend, grün leuchtend) ; DC OUT (grün)
Hauptfunktionen	Laden von Li-Ion-Akkus; Gleichstromausgang für externe Stromversorgung
Sicherheit	Kurzschlussschutz, Erkennung inkompatibler Akkus, automatische Abschaltung bei Störung
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Kontakt mit Wasser und Kondensation vermeiden
Mitgeliefertes Zubehör	Installationsanleitung, Garantieheft
Ersatzteile und Reparierbarkeit	Austauschbares AC-Netzkabel; Reparatur durch qualifizierten Techniker

Häufig gestellte Fragen - BCU1A SONY

Wie lade ich einen Akku mit dem BCU1A?

Stellen Sie den Moduswahlschalter auf CHARGE, schließen Sie das AC-Netzkabel an, setzen Sie dann den Akku ein, indem Sie die Dreiecksmarkierung mit den Anschlüssen ausrichten und bis zum Einrasten drücken. Der Ladevorgang startet automatisch.

Was bedeuten die verschiedenen Zustände der CHARGE-Anzeige?

Oranges Blinken: Ladung zwischen 0 und 80 %. Grünes Blinken: Ladung über 80 %. Grün leuchtend: vollständig geladen. Orange/grün blinkend/aus: Ladebereitschaft (ungeeignete Temperatur).

Welche Akkus sind mit diesem Ladegerät kompatibel?

Das BCU1A ist für Sony Lithium-Ionen-Akkus ausgelegt, insbesondere für die Modelle BP-U35, BP-U70 und BP-U100. Laden Sie keine anderen Akkutypen.

Kann ich das BCU1A verwenden, um ein Gerät direkt mit Strom zu versorgen?

Ja. Stellen Sie den Schalter auf DC OUT und schließen Sie das Gerät über das Gleichstromausgangskabel an. Der Ausgang liefert 12 V, 3 A. Überprüfen Sie die Stromversorgungsanforderungen Ihres Geräts.

Was tun, wenn die DC OUT-Anzeige nicht leuchtet?

Wenn die grüne Anzeige nicht leuchtet, wurde ein Problem erkannt. Überprüfen Sie die Verbindung der Stromversorgung und des angeschlossenen Geräts. Trennen Sie das Ladegerät und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Sony-Techniker.

Warum startet der Ladevorgang nicht?

Der Ladevorgang kann sich im Bereitschaftszustand befinden, wenn die Akkutemperatur unter 0 °C oder über 60 °C liegt. Warten Sie, bis der Akku eine Temperatur zwischen 0 °C und 45 °C erreicht hat. Überprüfen Sie auch, ob der Akku kompatibel und richtig eingesetzt ist.

Wie lange dauern die Ladezeiten der BP-U-Akkus?

Zeiten für eine vollständige Ladung (von 0 %): BP-U35: ca. 90 Minuten; BP-U70: ca. 150 Minuten; BP-U100: ca. 210 Minuten.

Wie entferne ich einen Akku aus dem Ladegerät?

Schieben Sie den Akku entgegen der Einsteckrichtung und ziehen Sie ihn dann nach oben heraus.

Kann ich ein nicht standardmäßiges Netzkabel verwenden?

Nein. Verwenden Sie nur das mitgelieferte AC-Netzkabel oder ein Kabel, das den örtlichen Sicherheitsstandards entspricht (2-adrig, geeignete Nennwerte). Kein ungeeignetes Kabel verwenden.

Wie pflege ich das Ladegerät BCU1A?

Reinigen Sie das Gerät mit einem trockenen Tuch. Vermeiden Sie Wasser und Spritzwasser. Schützen Sie es vor übermäßiger Hitze und Feuchtigkeit. Bei Kondensation warten Sie, bis diese verschwunden ist, bevor Sie es verwenden. Lassen Sie das Gerät regelmäßig von einem Techniker überprüfen.

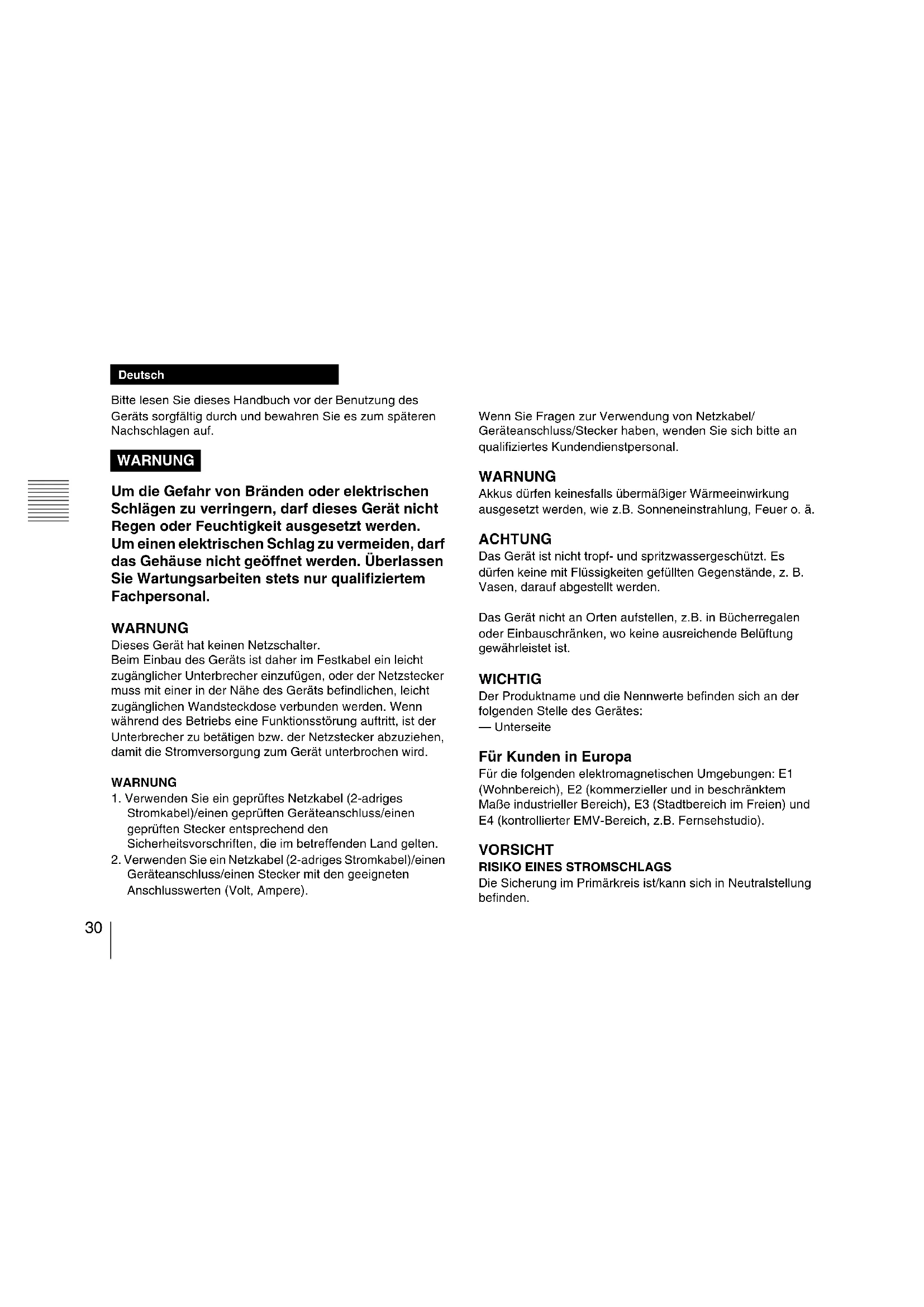

BEDIENUNGSANLEITUNG BCU1A SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNUNG

Dieses Gerät hat keinen Netzschalter. Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

WARNUNG

1. Verwenden Sie ein geprüftes Netzkabel (2-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2. Verwenden Sie ein Netzkabel (2-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

WARNUNG

Akkus dürfen keinesfalls übermäßiger Wärmeeinwirkung ausgesetzt werden, wie z.B. Sonneneinstrahlung, Feuer o. ä.

ACHTUNG

Das Gerät ist nicht tropf- und spritzwassergeschützt. Es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen, darauf abgestellt werden.

Das Gerät nicht an Orten aufstellen, z.B. in Bücherregalen oder Einbauschränken, wo keine ausreichende Belüftung gewährleistet ist.

WICHTIG

Der Produktname und die Nennwerte befinden sich an der folgenden Stelle des Gerätes:

— Unterseite

Für Kunden in Europa

Für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).

VORSICHT

RISIKO EINES STROMSCHLAGS

Die Sicherung im Primärkreis ist/kann sich in Neutralstellung befinden.

Zur Abschaltung der Phasenleiter muss die Stromversorgung unterbrochen werden.

Das Gerät ist nicht für den Gebrauch in Umgebungen geeignet, in denen sich Kinder aufhalten.

VORSICHT

— Wenn eine andere als die angegebene Batterie geladen wird, besteht Explosionsgefahr. Laden Sie keine anderen Batterien als die empfohlenen.
— Beachten Sie bei der Entsorgung der Batterie oder des Geräts die entsprechenden örtlichen Vorschriften. Entsorgen Sie die Batterie oder das Gerät nicht durch Verbrennen oder in einem heißen Ofen oder durch mechanisches Zerdrücken oder Zerschneiden. Andernfalls besteht Explosions- und Brandgefahr. Setzen Sie die Batterie keinem extrem niedrigen Luftdruck aus, der zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen könnte.
— Setzen Sie die Batterie keinen hohen Temperaturen aus wie etwa in direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen. Sie kann sich entzünden, explodieren oder einen Brand verursachen. Halten Sie die Batterie fern von Wasser und Salzwasser. Andernfalls besteht Stromschlaggefahr.

Stellen Sie auf dem Gerät keine Gegenstände mit offener Flamme wie brennende Kerzen ab.

Inhalt

Übersicht ....32

Lage und Funktion der Teile ....33

Aufladen eines Akkus ....34

Spezifikationen 35

Übersicht

Das Akkuladegerät BC-U1A dient zum Aufladen von Sony Lithium-Ionen-Akkus. Darüber hinaus kann es ein Gerät mit Gleichspannung versorgen.

Hinweis

Wenn bei der Verwendung dieses Geräts Probleme auftreten, unterbrechen Sie die Spannungsversorgung, indem Sie das Netzkabel von der Wechselspannungsquelle abziehen.

Ausführliche Informationen darüber, welche Akkus mit diesem Gerät geladen und welche Geräte an das Gerät angeschlossen werden können, finden Sie auf der Sony-Website für professionelle Produkte.

Sony-Website für professionelle Produkte:

USA http://pro.sony.com

Kanada http://www.sonybiz.ca

Lateinamerika http://sonypro-latin.com

Europa http://www.pro.sony.eu/pro

Naher Osten, Afrika

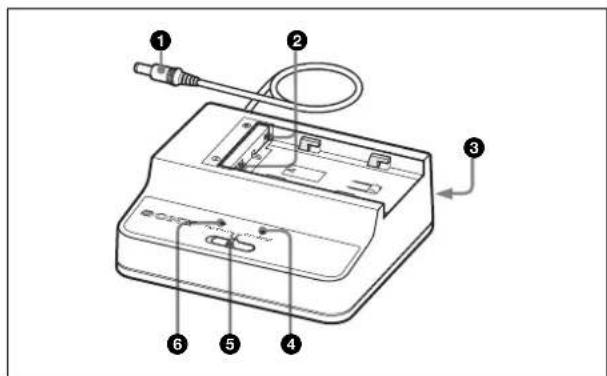

Lage und Funktion der Teile

①Gleichspannungs-Ausgangskabel

Dient zur Versorgung mit Gleichspannung wenn der Moduswahlschalter auf DC OUT eingestellt ist.

Hinweis

Schließen Sie kein Gerät an, dessen Leistungsaufnahme die angegebenen Nennwerte überschreitet.

②Ladeanschlüsse

Hier wird die zum Aufladen eines Lithium-Ionen-Akkus notwendige Spannung abgegeben.

Der Ladestrom wird automatisch deaktiviert, wenn es sich beim angebrachten Akku nicht um einen Lithium-Ionen-Akku handelt.

③Eingangsanschluss für Wechselspannung

Zum Anschließen an eine Wechselspannungsquelle über das mitgelieferte Netzkabel.

④Anzeige CHARGE

Zeigt beim Laden eines Akkus mit auf CHARGE eingestelltem Moduswahlschalter den Ladezustand des angebrachten Akkus an.

Nähere Informationen finden Sie unter „Aufladen eines Akkus“ auf Seite 34.

⑤Moduswahlschalter

CHARGE: Zum Aufladen eines Lithium-Ionen-Akkus. DC OUT: Zur Versorgung mit Gleichspannung

⑥Anzeige DC OUT

Leuchtet grün, wenn der Moduswahlschalter auf DC OUT eingestellt ist und Gleichspannung ausgegeben wird. Wenn ein Fehler erkannt wird, erlischt die Anzeige.

Aufladen eines Akkus

Lithium-Ionen-Akku 3 1 Moduswahlschalter Anzeige CHARGE Netzkabel Wechselspannungsquelle 2-② 2-① Eingangs- anschluss für Wechselspan- nung

1 Stellen Sie den Moduswahlschalter auf CHARGE.
2 Schließen Sie den Wechselspannungs-Eingangsanschluss des BC-U1A an und verbinden Sie das Gerät über das Netzkabel mit der Wechselspannungsquelle.
3 Bringen Sie den Akku an. Richten Sie den Akku so aus, dass die Dreiecksmarkierung auf die Ladeanschlüsse weist und schieben Sie den Akku in Pfeilrichtung. Schieben Sie den Akku auf die Ladeanschlüsse, bis ein Klickgeräusch zu hören ist.

Der Ladevorgang beginnt und die Anzeige CHARGE zeigt den Ladezustand an.

Blinkt orange: Ladezustand zwischen 0 und 80 %

Blinkt grün: Ladezustand über 80 %

Leuchtet grün: Vollständig geladen

Blinkt wiederholt orange, grün und aus: Ladebereitschaft

Dieses Gerät verfügt über eine temperaturgesteuerte

Ladekontrolle. Wenn die Innentemperatur des Akkus 0 °C und niedriger oder 60 °C und höher beträgt, befindet sich das Gerät im Bereitschaftszustand und der Akku wird nicht geladen. Die

Ladung erfolgt bei Temperaturen über 0 °C und unter 60 °C.

Hinweis

Der Ladestrom wird automatisch deaktiviert, wenn es sich beim angebrachten Akku nicht um einen Lithium-Ionen-Akku handelt. Achten Sie darauf, nur den angegebenen Akku zu verwenden.

Abnehmen eines Akkus

Schieben Sie den Akku in die entgegengesetzte Richtung als beim Anbringen und ziehen Sie den Akku nach oben.

Ladedauer

Untenstehend ist die Ladedauer eines vollkommen entladenen Akkus bis zur vollständigen Ladung aufgeführt.

BP-U35: ca. 90 Minuten

BP-U70: ca. 150 Minuten

BP-U100: ca. 210 Minuten

Wenn ein Fehler erkannt wird

Wenn während des Ladevorgangs eine der folgenden Bedingungen auftritt, blinkt die Anzeige CHARGE abwechselnd orange und grün:

• Das Schnellladen beginnt nach Beginn des Ladevorgangs nicht.

• Der Ladevorgang konnte innerhalb eines festgelegten Zeitraums nicht abgeschlossen werden.
  • Die Ladespannung für Akkus übersteigt den spezifizierten Wert.
  • Die interne Spannung hat den spezifizierten Wert überschritten.
  • Die interne Spannung ist unter den spezifizierten Wert gefallen.

Spezifikationen

Spannungsquelle 100 V bis 240 V AC, 50/60 Hz

Stromaufnahme 46 W

Stromverbrauch Laden: 82 VA (100 V), 105 VA (240 V)

Ausgang Laden: 16,4 V, 2,4 A/1,5 A

Gleichspannungsausgang: 12 V, 3,0 A

Betriebstemperatur

Laden: 0 °C bis 45 °C (32 °F bis 113 °F)

Gleichspannungsausgang: -5^ bis +45^

(23 °F bis 113 °F)

Lagerungstemperatur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { bis } + 6 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \text { bis } + 1 4 0 ^ {\circ} \mathrm{F}) $$

Abmessungen (B/H/T)

Ca. 128 × 45 × 98 mm

(5^1/8× 1^13/16× 3^7/_8Zoll) (ohne

hervorstehende Teile)

Gewicht ca. 340 g (12 oz)

Enthaltenes Zubehör

Installationsanleitung (1)

Garantiehandbuch (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Wenn das Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis die Kondensation verdunstet ist, ehe Sie das Gerät verwenden. Die Verwendung des Gerätes bei gebildetem Kondenswasser kann zu Beschädigungen führen.

Die Lebensdauer des Elektrolytkondensators beträgt bei normalen Betriebstemperaturen und normaler Verwendung etwa 5 Jahre (8 Stunden pro Tag; 25 Tage pro Monat). Falls die Nutzung die normale Nutzungshäufigkeit überschreitet, ist die Lebensdauer ggf. entsprechend geringer.

• Verwenden Sie zur Sicherheit nur Akkus von Sony.
• Der Batteriekontakt dieses Geräts (der Anschluss für Akkus und Netzteile) ist ein Verbrauchsteil.
  Das Gerät wird möglicherweise nicht richtig mit Strom versorgt, wenn die Stifte des Batteriekontakts durch Stöße oder Vibrationen verbogen oder deformiert sind, oder wenn sie aufgrund längerer Verwendung im Freien korrodiert sind. Regelmäßige Kontrollen werden empfohlen, um richtige Funktion und lange Lebensdauer des Geräts sicherzustellen. Wenden Sie sich für weitere Auskünfte über Kontrollen am Gerät an Ihren Sony-Kundendienst oder -Händler.
