用户手册 BCU1A SONY

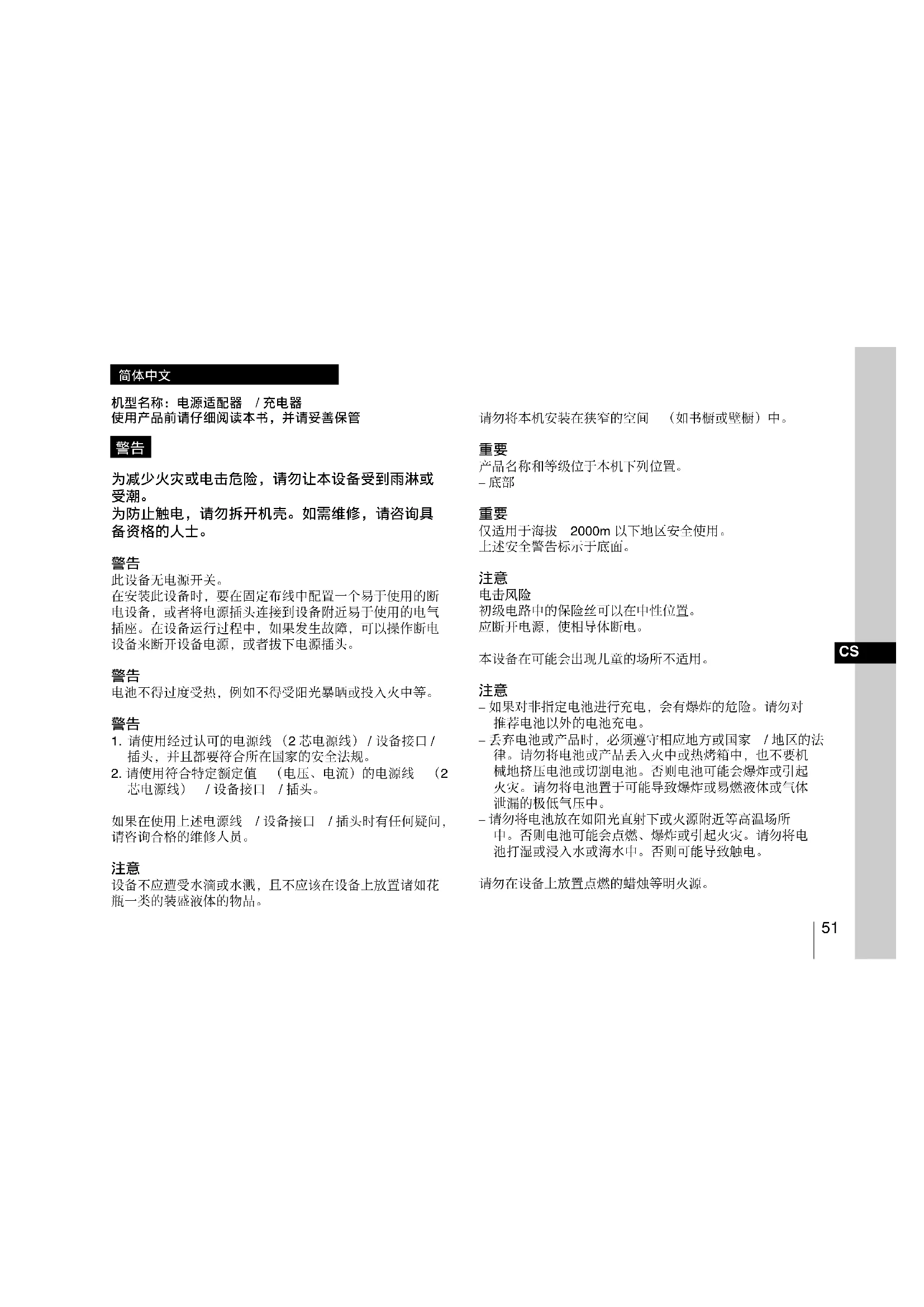

机型名称：电源适配器 / 充电器 使⽤产品前请仔细阅读本书，并请妥善保管 为减少⽕灾或电击危险，请勿让本设备受到⾬淋或

为防⽌触电，请勿拆开机壳。如需维修，请咨询具

在安装此设备时，要在固定布线中配置⼀个易于使⽤的断 电设备，或者将电源插头连接到设备附近易于使⽤的电⽓ 插座。在设备运⾏过程中，如果发⽣故障，可以操作断电 设备来断开设备电源，或者拔下电源插头。

电池不得过度受热，例如不得受阳光暴晒或投⼊⽕中等。

1. 请使⽤经过认可的电源线 （2 芯电源线） / 设备接⼝ /

2. 请使⽤符合特定额定值 （电压、电流）的电源线 （2

芯电源线） / 设备接⼝ / 插头。 如果在使⽤上述电源线 / 设备接⼝ / 插头时有任何疑问， 请咨询合格的维修⼈员。

设备不应遭受⽔滴或⽔溅，且不应该在设备上放置诸如花 瓶⼀类的装盛液体的物品。 请勿将本机安装在狭窄的空间 （如书橱或壁橱）中。

仅适⽤于海拔 2000m 以下地区安全使⽤。 上述安全警告标⽰于底⾯。

初级电路中的保险丝可以在中性位置。 应断开电源，使相导体断电。 本设备在可能会出现⼉童的场所不适⽤。

– 如果对⾮指定电池进⾏充电，会有爆炸的危险。请勿对 推荐电池以外的电池充电。 – 丢弃电池或产品时，必须遵守相应地⽅或国家 / 地区的法 律。请勿将电池或产品丢⼊⽕中或热烤箱中，也不要机 械地挤压电池或切割电池。否则电池可能会爆炸或引起 ⽕灾。请勿将电池置于可能导致爆炸或易燃液体或⽓体

– 请勿将电池放在如阳光直射下或⽕源附近等⾼温场所 中。否则电池可能会点燃、爆炸或引起⽕灾。请勿将电 池打湿或浸⼊⽔或海⽔中。否则可能导致触电。 请勿在设备上放置点燃的蜡烛等明⽕源。

请不要将废弃的产品与⼀般⽣活垃圾⼀同弃置。 正确处置废弃的产品有助于避免对环境和⼈类健康造成潜

具体的处理⽅法请遵循当地的规章制度。⽬录 / 简介⽬录 / 简介

BC-U1A 电池充电器可为 Sony 锂离⼦电池充电。此充电器 可以为设备提供直流电源。 操作此设备时如果出现故障，请从交流电源上断开交流电

有关可使⽤本机进⾏充电的电池以及可连接到本机的设备

Sony 专业产品⽹站： 美国 http://pro.sony.com 加拿⼤ http://www.sonybiz.ca 拉丁美洲 http://sonypro-latin.com 欧洲 http://www.pro.sony.eu/pro 中东、⾮洲 http://sony-psmea.com 俄罗斯 http://sony.ru/pro/ 巴西 http://sonypro.com.br 澳⼤利亚 http://pro.sony.com.au 新西兰 http://pro.sony.co.nz ⽇本 http://www.sonybsc.com 亚太地区 http://pro.sony-asia.com 韩国 http://bp.sony.co.kr 中国 http://pro.sony.com.cn 印度 http://pro.sony.co.in 注意54 部件的位置和功能部件的位置和功能

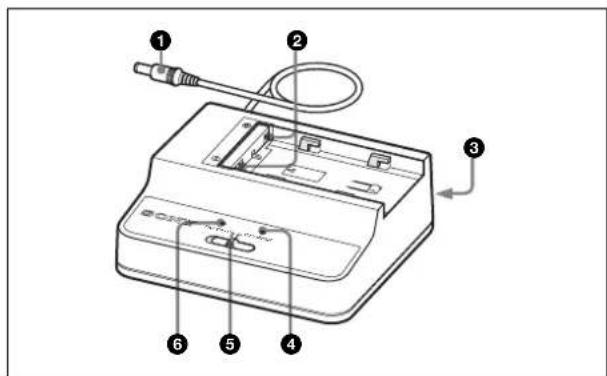

a 直流电源输出线 将模式选择开关设置为 DC OUT （直流输出）时提供直流

不要连接电源要求⾼于指定值的设备。 b 充电接⼝ 提供⽤于对锂电池进⾏充电的电源。 如果误装⼊不是锂电池的电池，充电电流将⾃动被阻断。 c 交流输⼊接⼝ 通过交流电源线连接到交流电源。 d CHARGE （充电）指⽰灯 将模式选择开关设为 CHARGE （充电）以对电池进⾏充 电时显⽰所装⼊电池的充电状态。

页中的 “对电池充电”。 e 模式选择开关 CHARGE：对锂电池进⾏充电 DC OUT：提供直流电源 f DC OUT 指⽰灯 将模式选择开关设为 DC OUT （直流输出）以提供直流电

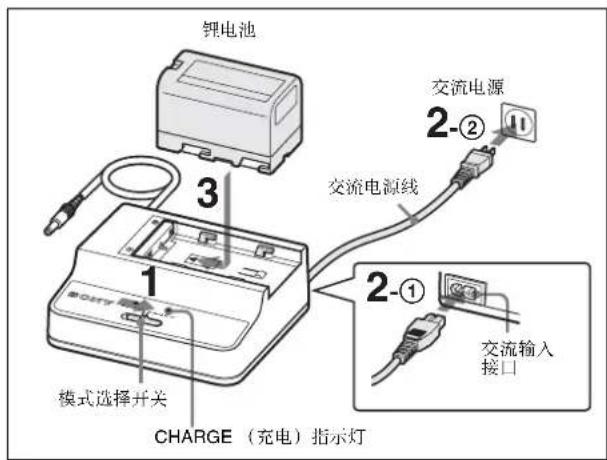

1 将模式选择开关设为 CHARGE （充电）。 2 使⽤交流电源线将 BC-U1A 上的交流输⼊接⼝与交流 3 装⼊电池。 放置电池，让三⾓标志⾯向充电接⼝，然后按箭头所指⽅向将其推⼊。 务必将电池推到卡⼊充电接⼝，直到发出咔嗒⼀声。此时开始充电， CHARGE （充电）指⽰灯显⽰充电状 橙⾊闪烁：充电量到 0 到 80% 之间绿⾊闪烁：充电量到 80% 以上亮为绿⾊：已充满在橙⾊、绿⾊和熄灭之间交替闪烁：充电待机状态本机具有受温度控制的充电控制功能。如果电池内部 温度为 0 °C 及以下或 60 °C 及以上，本机会处于待机 状态且不会进⾏充电。当温度⾼于 0 °C 或低于 60 °C时，将进⾏充电。如果装⼊的电池不是锂电池，充电电流将⾃动被阻断。 务必只对指定电池进⾏充电。 按照与装⼊电池时相反的⽅向滑动电池，然后向上拉出。 将完全耗尽的电池充满所需的时间如下所⽰。BP-U35：约 90 分钟BP-U70：约 150 分钟BP-U100：约 210 分钟检测到异常情况时如果在充电过程中检测到以下情况， CHARGE （充电）指⽰灯将以橙⾊和绿⾊交替闪烁：• 开始充电后，快速充电不开始。• 规定时间内未完成充电。• 电池充电电压超过规定的电压。• 内部电压超过规定的电压。• 内部电压已下降到规定的电压以下。DC OUTCHARGE

模式选择开关CHARGE （充电）指⽰灯 注意56

电压源 100 V 到 240 V 交流， 50/60 Hz 功耗 46 W 输⼊功率 充电：82 VA (100 V)， 105 VA (240 V) 输出 充电： 16.4 V， 2.4 A/1.5 A 直流输出： 12 V， 3.0 A ⼯作温度 充电：0 °C 到 45 °C （32 °F 到 113 °F） 直流输出：−5 °C 到 +45 °C （23 °F 到 113 °F） 储存温度 −20 °C 到 +60 °C （−4 °F 到 +140 °F） 尺⼨ （宽 / ⾼ / 厚） 约 128 × 45 × 98 毫⽶

操作⼿册 (1) 质保书 (1) 设计和规格如有更改，恕不另⾏通知。

• 在使⽤前请始终确认本机运⾏正常。 ⽆论保修期内外或基于任何理由， SONY 对任何损坏 概不负责。由于本机故障造成的利润损失等，⽆论是 在保修期以内或者以外， SONY 均不作任何赔偿。

• SONY 对本产品⽤户或第三⽅的任何索赔概不负责。

• SONY 对因任何情况导致终⽌或停⽌使⽤本机相关服

如果将设备突然从寒冷的地⽅带到温暖的场所，或者室 温突然升⾼，设备的外表⾯和内部可能会形成⽔汽。这 称为冷凝。如果发⽣冷凝，请关闭设备电源，待到冷凝 消失后才能操作设备。冷凝仍然存在时使⽤设备可能会

正常操作温度和使⽤条件下 （每天 8 ⼩时；每⽉ 25 天），电解质电容器的预计使⽤寿命约为 5 年。如果超 过上述正常使⽤频率，则预计使⽤寿命可能会相应减

• 本机的电池端⼦ （电池组和交流适配器的接头）是⼀

如果电池端⼦的引脚因震动或晃动⽽弯曲或变形，或 者由于长时间在户外使⽤⽽腐蚀，则可能⽆法向本机

有关检查的详细信息，请联系 Sony 服务或销售代理

参考使⽤说明书中的操作条件 本表格依据 SJ/T 11364 的规定编制。 ○︰表⽰该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 ×︰表⽰该有害物质⾄少在该部件的某⼀均质材料中的含量超出 GB/T 26572 规定的限量要求。 W15-1

铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯 (PBB) 多溴⼆苯醚 (PBDE) 实装基板 × ○ ○ ○ ○ ○ 外壳 ×○○ ○ ○ ○58 型號 : BC-U1A 商品名稱 : 電源供應器 / 充電器 在開始操作本裝置之前，請先仔細閱讀本⼿冊，並保留本

若要避免起⽕或觸電危險，請勿將本機器曝露在⾬

為避免觸電，切勿擅⾃打開機殼檢修，必須找合格

當安裝本裝置時，請在固定線路中配置⼀個可⽅便使⽤的 斷電裝置，或將電源插頭連接⾄靠近裝置且可⽅便使⽤的 電源插座。如果在裝置運作期間發⽣故障，請操作斷電裝 置以便將電源關閉，或拔下電源插座。

不得將電池暴露於陽光直射下、⽕源等類似的⾼溫環境

使⽤符合正確電壓 （電壓、安培）的電源線 （

如果您對使⽤上述電源線 / 設備接頭 / 插頭有任何問題， 請洽詢合個的維修⼈員。

本裝置不應有異體滴⼊或濺⼊。請勿將裝有液體的物體 ( 例如花瓶 ) 置於本裝置上。 請勿將設備裝設於侷限空間，如書櫃或嵌⼊式櫥櫃。

主迴路的保險絲 （可能）是中性。 請切斷市電以將相導體斷電。 本設備不適⽤於孩童可能出現的場所。

– 對⾮指定型號電池充電會有爆炸的危險。請勿對⾮推薦

– 棄置電池或本產品時，必須遵照相關區域或國家的法 律。請勿以將電池或本產品投⼊⽕中或⾼熱烤箱的⽅式 加以棄置，也請勿以機械擠壓或切割電池，否則可能會 爆炸或引發⽕災。請勿讓電池承受極低氣壓，否則可能 會爆炸，或是洩漏易燃液體或氣體。 – 請勿將電池置於⾼溫場所，如陽光直射處或靠近⽕源 處，否則可能會著⽕、爆炸或引發⽕災。請勿將電池浸 ⼊淡⽔或海⽔中，否則可能會造成觸電。 請勿在裝置上放置明⽕⽕源，如點燃的蠟燭。

商品原產地區 : 中國 委製廠商 : Sony Corporation

台北市中⼭北路⼆段 42 號 5 樓 銷售公司電話 : [phone] ⼆次鋰電池組的保管⽅式

• 電池組應遠離明⽕或⾼溫環境，否則可能導致爆炸。

• 切勿讓電池組暴露在超過 60 °C 的⾼溫環境中。請將電 池組存放在乾燥、溫度範圍為 0 °C ⾄ 23 °C 的環境中。

• 若要短時間存放電池組 （約 24 ⼩時⾄⼀個⽉以內），請 將電池組放電到全部電量的 90%，以免電池組的內部電

• 若要⾧時間 （⼀個⽉以上）存放電池組時，建議您將電 池組放電到全部電量的 50%。（此時兩個 LED 亮起綠 燈。）存放電池組期間，每六個⽉⼀次將電池充電到 50%。

電池不可過度受熱，例如陽光照射或投⼊⽕中等。

• 本電池可以在 0 °C ⾄ 40 °C 的溫度範圍內充電。但是， 我們建議在 10 °C ⾄ 30 °C 的溫度範圍內充電，以確保

• 本電池隨著時間會⾃然放電。為了延⾧電池的壽命，建 議使⽤之前為電池充滿電。如需充電程序的細節，請參 閱隨電池充電器隨附的操作⼿冊／使⽤說明書。

• 在使⽤或充電過程中電池組會變得越來越熱。這是正常

採⽤數字與字⺟標⽰製造⽇期。 不同產品有不同的標⽰⽅式，請參照以下範例。 範例 1 yyyy-mm yyyy ：西元年 mm ：⽉ 範例 2 yyyymmdd yyyy ：西元年 mm ：⽉ dd ：⽇ 範例 3 yymm yy ：西元年後兩位數 mm ：⽉60 ⽬录 / 概覽⽬录 / 概覽

BC-U1A 電池充電器可對 Sony 鋰離⼦電池組充電。並提供 裝置 DC 電源。 若在操作本裝置時發⽣故障，請從 AC 電源拔除 AC 電源 線，以關閉電源供應器。 如需可以使⽤本裝置充電的電池組以及可以連接到本裝置 的裝置有關的詳細資訊，請造訪 Sony Professional

Sony Professional 產品網站： 美國 http://pro.sony.com 加拿⼤ http://www.sonybiz.ca 拉丁美洲 http://sonypro-latin.com 歐洲 http://www.pro.sony.eu/pro 中東、⾮洲 http://sony-psmea.com 俄羅斯 http://sony.ru/pro/ 巴西 http://sonypro.com.br 澳洲 http://pro.sony.com.au 紐西蘭 http://pro.sony.co.nz ⽇本 http://www.sonybsc.com 亞太區 http://pro.sony-asia.com 韓國 http://bp.sony.co.kr 中國 http://pro.sony.com.cn 印度 http://pro.sony.co.in 附註零件位置及功能零件位置及功能

當模式選擇開關設為 DC OUT 時提供 DC 電源。

請勿連接電源需求⽐本裝置指定數值還⾼的裝置。 b 充電器接頭

錯誤安裝⾮鋰電池的電池時，將⾃動封鎖充電電流。 c AC 輸⼊接頭 透過 AC 電源線連接 AC 電源。 d CHARGE 指⽰燈 顯⽰在模式開關設為 CHARGE 並為電池充電期間，連接電

e 模式選擇開關 CHARGE：為鋰電池充電

模式選擇開關設為 DC OUT 且提供 DC 電源時，亮綠燈。

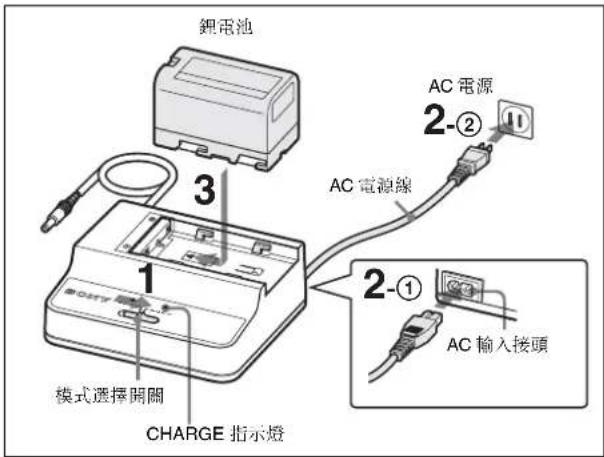

1 將模式選擇開關設為 CHARGE。 2 使⽤ AC 電源線連接 BC-U1A 上的 AC 輸⼊接頭與 AC

3 安裝電池。 將有三⾓形標記的電池⾯朝充電接頭，並依箭頭指⽰⽅向滑⼊。請確定推動電池以與充電接頭相接直到卡 充電開始， CHARGE 指⽰燈會顯⽰充電狀態。閃爍橘⾊：充電狀態介於 0 ⾄ 80% 之間閃爍綠⾊：充電超過 80%亮綠⾊：充滿電依次閃爍橘⾊，閃爍綠⾊，熄滅，循環往復：充電待 本裝置具有由溫度控制的充電控制功能。如果電池的內部溫度為 0 °C 或更低或 60 °C 或更⾼，則本裝置將進⼊待機狀態，⽽且不會進⾏充電。溫度⾼於 0 °C 或低於 60 °C 時，將進⾏充電。若安裝⾮鋰電池的電池，將⾃動封鎖充電電流。請確定只為指定的電池充電。 將安裝電池依安裝時的相反⽅向滑動，然後再拉起。 如下所⽰將完全沒電電池充到電量全滿的時間。BP-U35：約 90 分鐘BP-U70：約 150 分鐘BP-U100：約 210 分鐘偵測到異常時在充電期間偵測到下列狀況之⼀時， CHARGE 指⽰燈會交替閃爍橘⾊與綠⾊：• 開始充電後，快速充電便無法開始。• 在指定的時間內未完成充電。• 電池充電電壓已超過指定位準。• 內部電壓已超過指定位準。• 內部電壓已下降⾄指定位準以下。DC OUTCHARGE

AC 電源AC 電源線AC 輸⼊接頭模式選擇開關CHARGE 指⽰燈

電壓來源 100 V ⾄ 240 V AC， 50/60 Hz 耗電量 46 W 電流汲極 充電：82 VA (100 V)， 105 VA (240 V) 輸出 充電：16.4 V， 2.4 A/1.5 A DC 輸出：12 V， 3.0 A 操作溫度 充電：0 °C ⾄ 45 °C DC 輸出：−5 °C ⾄ +45 °C 儲存溫度 −20 °C ⾄ +60 °C 體積 ( 寬 / ⾼ / 深 ) 約 128 × 45 × 98 mm ( 不包括突出部分 ) 重量 約 340 g

使⽤說明書 (1) 保固書 (1) 設計與規格如有變更恕不另⾏通知。

• 在使⽤前請始終確認本機運⾏正常。 無論保修期內外或基於任何理由， SONY 對任何損壞 概不負責。由於本機故障造成的現有損失或預期利潤 損失，不作 （包括但不限於）賠償或賠償。

• SONY 不對本機使⽤者或第三⽅提出的索賠要求負起

• SONY 不對因環境因素⽽中⽌或停⽌本機相關服務，

如果突然將裝置從寒冷的場所帶到溫暖的地⽅，或是周 圍環境的溫度突然上升，裝置的外部表⾯和 / 或內部可 能會產⽣濕氣。這就是所謂的凝結現象。如果發⽣凝 結，請將裝置放在⼀邊且不開啟電源，並等候⼀段時間 直到清除凝結。請勿在此狀況中使⽤本裝置，因為這樣

在正常⼯作溫度和正常使⽤情況下 （每天 8 ⼩時，每⽉ 25 天），電解電容器的預期壽命約為 5 年。如果使⽤情 況超過上述正常使⽤頻率，預期壽命可能會相應縮短。

• 基於安全考量，僅限使⽤ Sony 電池。

• 本產品的電池端⼦ ( 電池與 AC 變壓器的連接器 ) 屬於

若電池端⼦的針腳因受衝擊或震動⽽彎曲或變形，或 因⾧時間室外使⽤⽽受到侵蝕，電源可能無法正確供

建議定期檢查，確保本產品正常運作及延⾧使⽤壽

有關檢查的詳細資訊，請聯絡 Sony 服務或銷售代表。64

T6-6 設備名稱：電源供應器 / 充電器
