MODE D'EMPLOI SOL10UC3 VELLEMAN

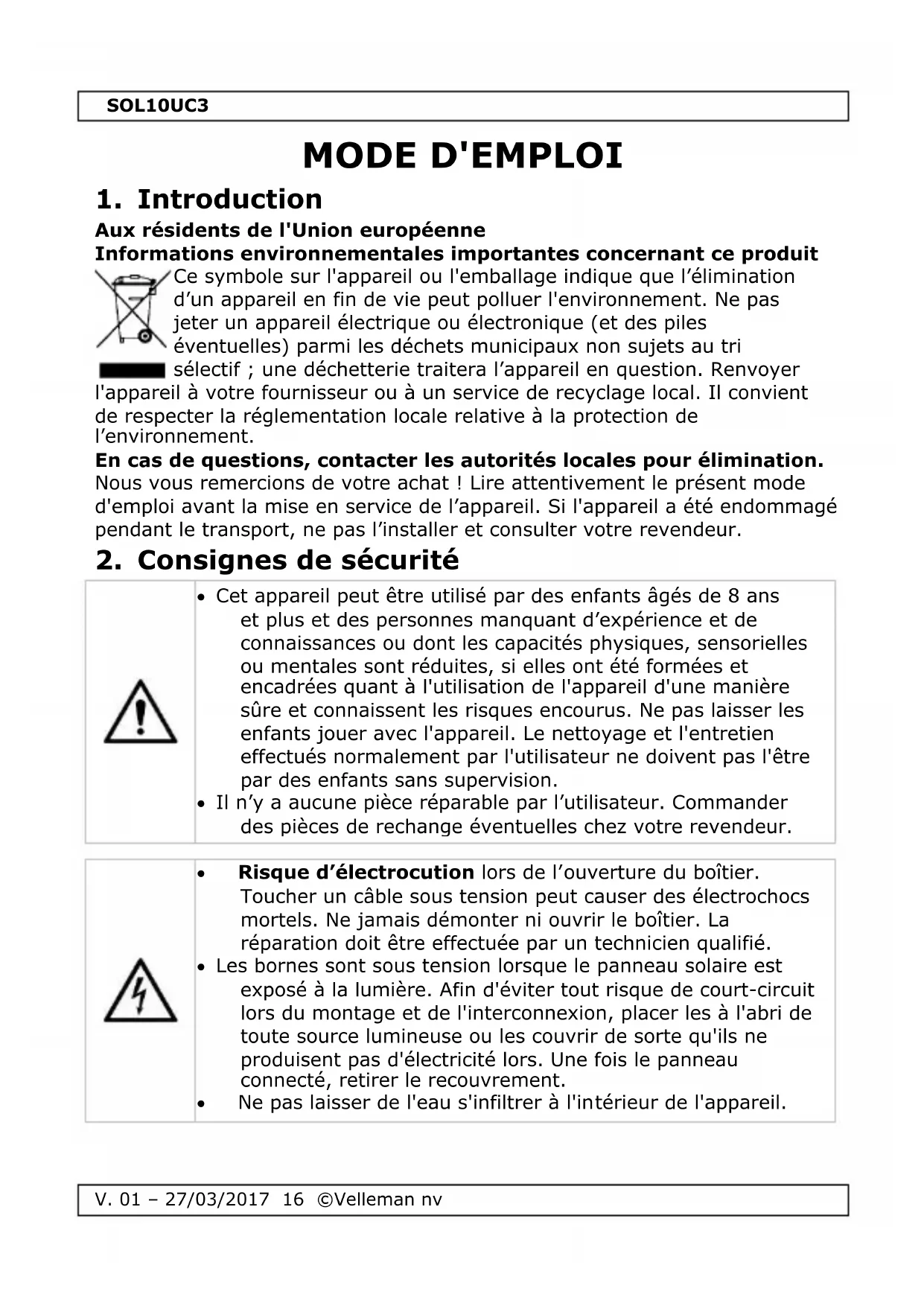

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien effectués normalement par l'utilisateur ne doivent pas l'être par des enfants sans supervision.

- Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

- Risque d'électrocution lors de l'ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier. La réparation doit être effectuée par un technicien qualifié.

- Les bornes sont sous tension lorsque le panneau solaire est exposé à la lumière. Afin d'éviter tout risque de court-circuit lors du montage et de l'interconnexion, placer les à l'abri de toute source lumineuse ou les couvrir de sorte qu'ils ne produisent pas d'électricité lors. Une fois le panneau connecté, retirer le recouvrement.

- Ne pas laisser de l'eau s'infiltrer à l'intérieur de l'appareil.

SOL10UC3

• Toujours monter le panneau solaire sur une surface plane et stable. Ne pas plier ni tordre le panneau.
• Ne jamais essayer de démonter ni de désassembler le panneau.
• Ne pas souder ou percer de trous dans le cadre.
• Ne pas utiliser d'outils métalliques tranchants ou d'autres objets qui pourraient endommager la surface du panneau solaire.
• Monter le panneau à l'horizontale ou à la verticale. Le panneau solaire doit être orienté vers le sud et incliné à 0-20°. Une surface ombragée réduit la puissance de sortie du panneau solaire. Choisir un emplacement peu ombragé pour le panneau.

Montage

• Etre prudent lors de l'utilisation de batteries. Porter des lunettes de protection et assurer la disponibilité d'eau fraîche à proximité pour nettoyer l'acide de batterie en cas de contact avec la peau.
• Utiliser des outils isolés et ne pas poser des objets métalliques à proximité des batteries.
• Installer la batterie dans un endroit bien ventilé et éviter l'exposition directe au soleil et à l'humidité.
• Déconnecter le panneau solaire et/ou les fusibles qui sont près de la batterie avant l'installation.
• Installer des disjoncteurs/fusibles (non incl.).
• S'assurer que les connexions sont bien serrées et exemptes de corrosion.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs, etc. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la

SOL10UC3

nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.

- Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	connexions panneau solaire
2	connexions batterie
3	connexions charge
4	sortie USB
5	trous de montage

6	bouton de réglage
7	LEDs de batterie
8	LED d'état de charge
9	LED de charge

5. Câblage

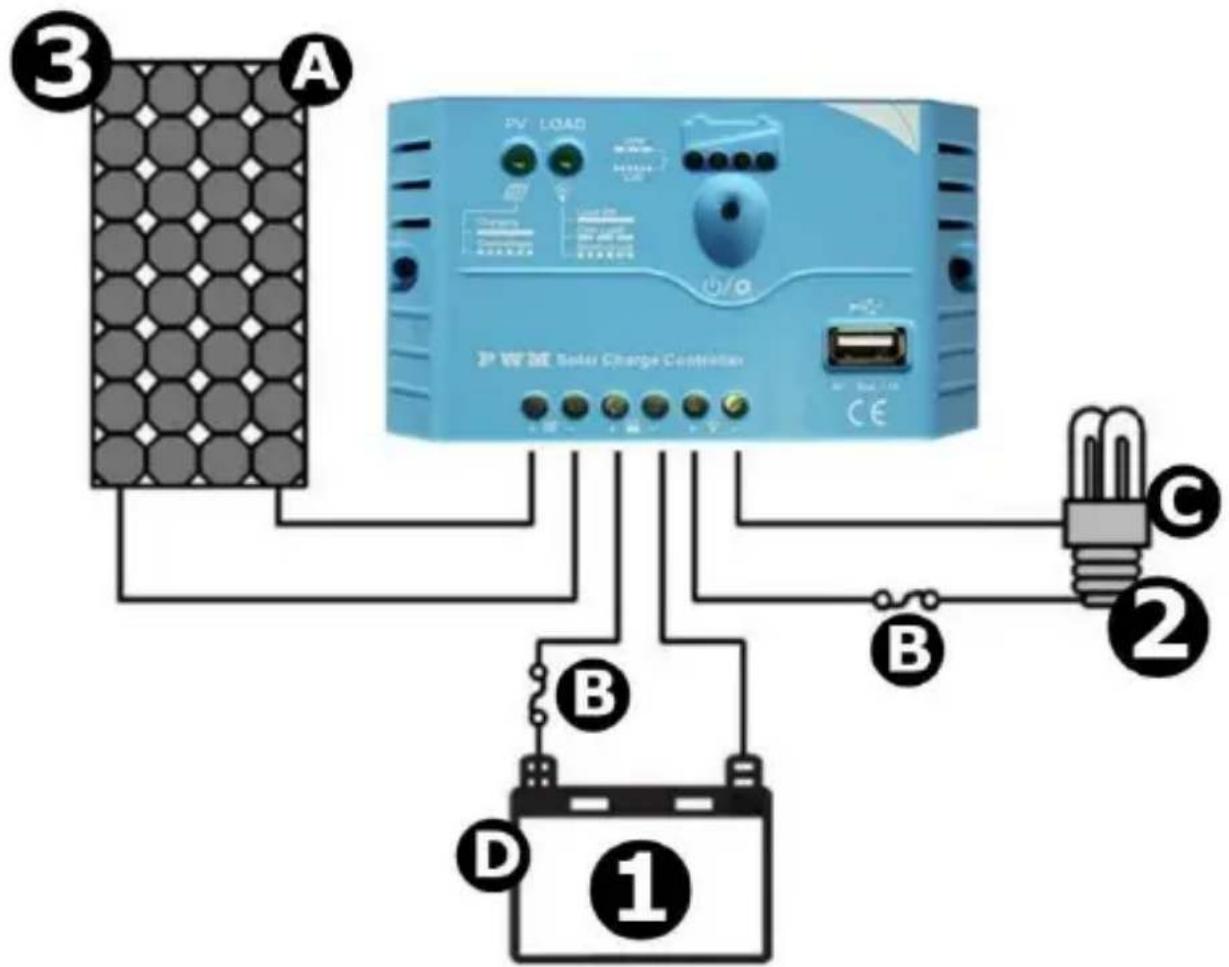

A PV LOAD PWM Solar Charge Controller CE B C D 1 ③

A	panneau photovoltaïque
B	fusible

C	charge
D	batterie

Connector les composants au régulateur de charge suivant l'ordre indiqué ci-dessus. Faire attention aux bornes positives et négatives.

SOL10UC3

1. Connecter la batterie en premier. Contrôler si l'indicateur de batterie s'allume en vert. Si tel n'est pas le cas, se référer à Problèmes et solutions.
2. Connecter la charge (p.ex. lampe). La charge CC doit correspondre à la tension nominale de la batterie.
3. Connecter le panneau solaire.

6. Emploi

6.1 LEDs de batterie/la charge

LED	Etat	Système	Remarque
de batterie	allumé	chargement en cours	normal
	clignote rapidement	surtension	se référer à Problèmes et solutions
de la charge	allumé	allumé	normal
	éteint	éteint
	clignote lentement	surcharge	le courant de charge est 1.25 x le courant nominal pour 60 s, ou le courant de charge est 1.5 x le courant de charge pour 5 s
	clignote rapidement	court-circuit	se référer à Problèmes et solutions

6.2 LEDs de batterie/la charge

Les paramètres affichés sont valables pour un système de 12 VCC @ 25 °C. Pour un système de 24 VCC, doubler les paramètres.

SOL10UC3

LED de batterie

LED1	LED2	LED3	LED4	Etat
clignote lentement	X	X	X	sous-tension
clignote rapidement	X	X	X	décharge excessive

LED de batterie lors d'une augmentation de la tension

LED de batterie lors d'une baisse de la tension

U_bat = tension de batterie

7. Réglage

7.1 Mode de charge

Lorsque le régulateur est allumé, appuyer sur le bouton de réglage pour contrôler la sortie de charge.

Noter que la sortie USB est activée uniquement lorsque le régulateur est allumé.

7.2 Réglage du type de batterie

Maintenir enfoncé le bouton de réglage pendant 5 secondes. Les LEDs de batterie (LEDs 1 à 3, de gauche à droite) clignotent simultanément. Appuyer sur le bouton de réglage pour sélectionner le type de batterie. Le réglage est confirmé lorsque les LEDs ne clignotent plus.

Type de batterie

LED1	LED2	LED3	Type de batterie
●	X	X	au plomb-acide scellée
●	●	X	gel
●	●	●	noyée

- = LED allumée

X = LED éteinte

8. Problèmes et solutions

• La LED de charge ne s'allume pas alors que le panneau solaire est exposé au soleil.
  o La tension d'entrée du panneau solaire est inférieure à la tension de la batterie. Contrôler la tension d'entrée du panneau solaire.
  o La tension de la batterie est inférieure à 6 V. La tension de démarrage minimale est de 6 V.
  ○ Câblage déconnecté. Contrôler si les câbles sont connectés correctement.

- La LED de charge clignote rapidement.

o La tension de la batterie est supérieure à la tension de déconnexion due à une surtension (OVD). Déconnecter le panneau solaire et contrôler la tension de la batterie.

• LED1 clignote lentement/rapidement.

o La tension de la batterie est trop basse/déchargée. Contrôler la tension de la batterie.

- La LED d'état de charge clignote lentement.

- Surcharge. Réduire la charge et appuyer une fois sur le bouton de réglage.

- La LED d'état de charge clignote rapidement.

- Court-circuit. Le régulateur résume automatiquement après 10 secondes. Dans le cas d'un deuxième court-circuit, appuyer une fois sur le bouton de réglage.

9. Nettoyage et entretien

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

10. Spécifications techniques

tension de système nominale....12/24 VCC
tension de batterie max. vers contrôleur.... 32 V
courant de batterie nominal.... 10 A
circuit de charge perte de tension .... ≤ 0.26 V
circuit de décharge perte de tension .... ≤ 0.15 V
autoconsommation....≤ 6 mA
compensation de température....-5 mV / °C / 2 V
température de service ......de -35 °C à +55 °C
température de stockage ...... de -35 °C à +80 °C
humidité....≤ 95%, sans condensation

SOL10UC3

diamètre de perçage 4.5 mm

poids 102 g

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction,

traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.
