BEDIENUNGSANLEITUNG SOL10UC3 VELLEMAN

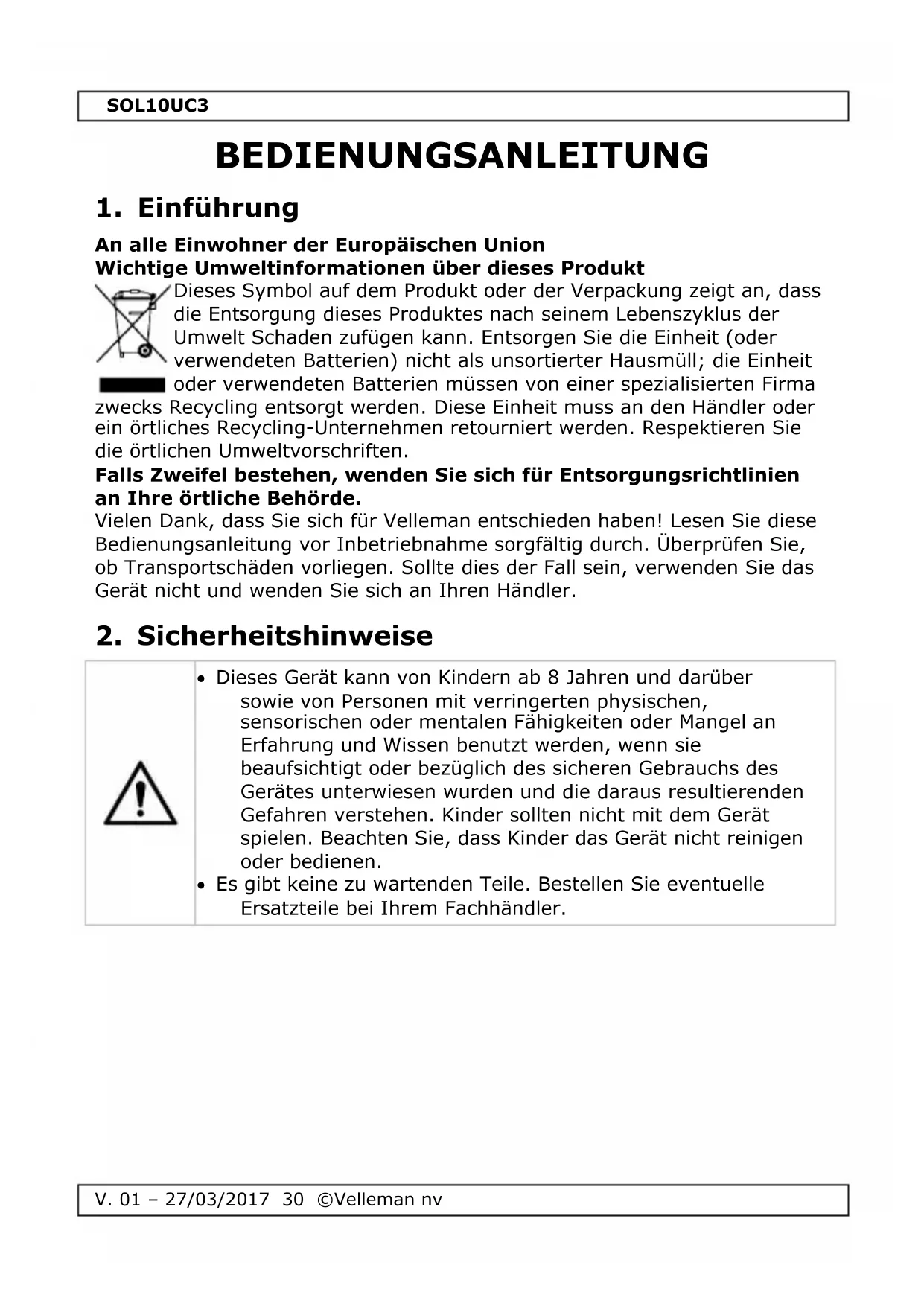

BEDIENUNGSANLEITUNG 30

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.SOL10UC3

Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden. Sobald das Solarmodul (Sonnen)Licht ausgesetzt wird, erzeugt es Strom. Um bei der Montage und beim Anschluss Kurzschlüsse zu vermeiden, müssen Sie das Solarmodul wenden oder abdecken, damit es keinen Strom erzeugen kann. Entfernen Sie die Abdeckung erst nach Fertigstellung aller Anschlüsse. Stellen Sie sicher, dass kein Wasser in das Gerät gelangen kann.

Montieren Sie das Modul immer auf einer ebenen und flachen Fläche. Biegen oder winden Sie das Solarmodul nicht. Versuchen Sie niemals, das Solarmodul zu öffnen oder zu demontieren. Vermeiden Sie Bohren oder Schweißen am Rahmen. Verwenden Sie kein spitzes Metallwerkzeug oder andere Dinge, mit denen das Solarmodul beschädigt werden kann. Installieren Sie das Solarmodul horizontal oder vertikal. Montieren Sie das Solarmodul in Südlage mit einer Neigung von 0-20°. Beachten Sie, dass die Leistung des Solarmoduls im Schatten erheblich reduziert wird. Wählen Sie für die Montage einen Platz mit möglichst wenig schattenwerfenden Objekten.

Montage Seien Sie vorsichtig wenn Sie mit Batterien arbeiten. Tragen Sie eine Schutzbrille und halten Sie sauberes Wasser bereit für wenn Sie mit der Akkusäure in Kontakt kommen. Benutzen Sie nur gut isoliertes Werkzeug und installieren Sie keine Metallgegenstände in der Nähe des Akkus. Installieren Sie die Batterie in einem gut belüfteten Raum und setzen Sie ihn keinen direkten Sonnenlicht und keiner Feuchtigkeit aus. Stellen Sie sicher, dass das Solarmodul und/oder die Sicherungen in der Nähe der Batterie vor der Installation getrennt sind. Sie benötigen Sicherungen/Leitungsschutzschalter (nicht mitgeliefert) für die Installation. Stellen Sie sicher, dass alle Anschlüsse korrekt angeschlossen sind und keine Korrosion aufweisen.SOL10UC3

V. 01 – 27/03/2017 32 ©Velleman nv

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch. Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden. Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

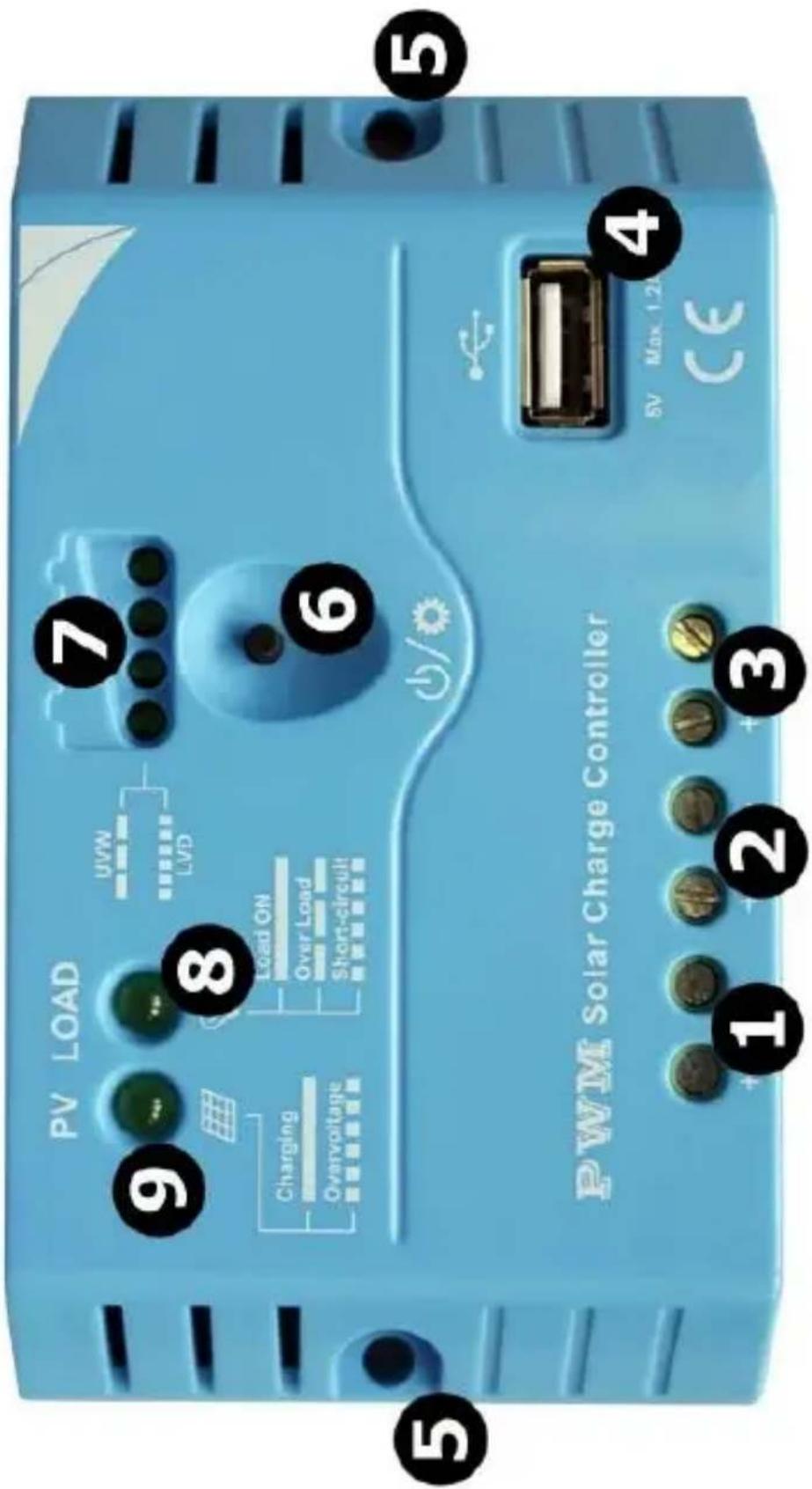

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Status-LEDs für die Batterie

Status-LEDs für die Last

MontagelöcherSOL10UC3

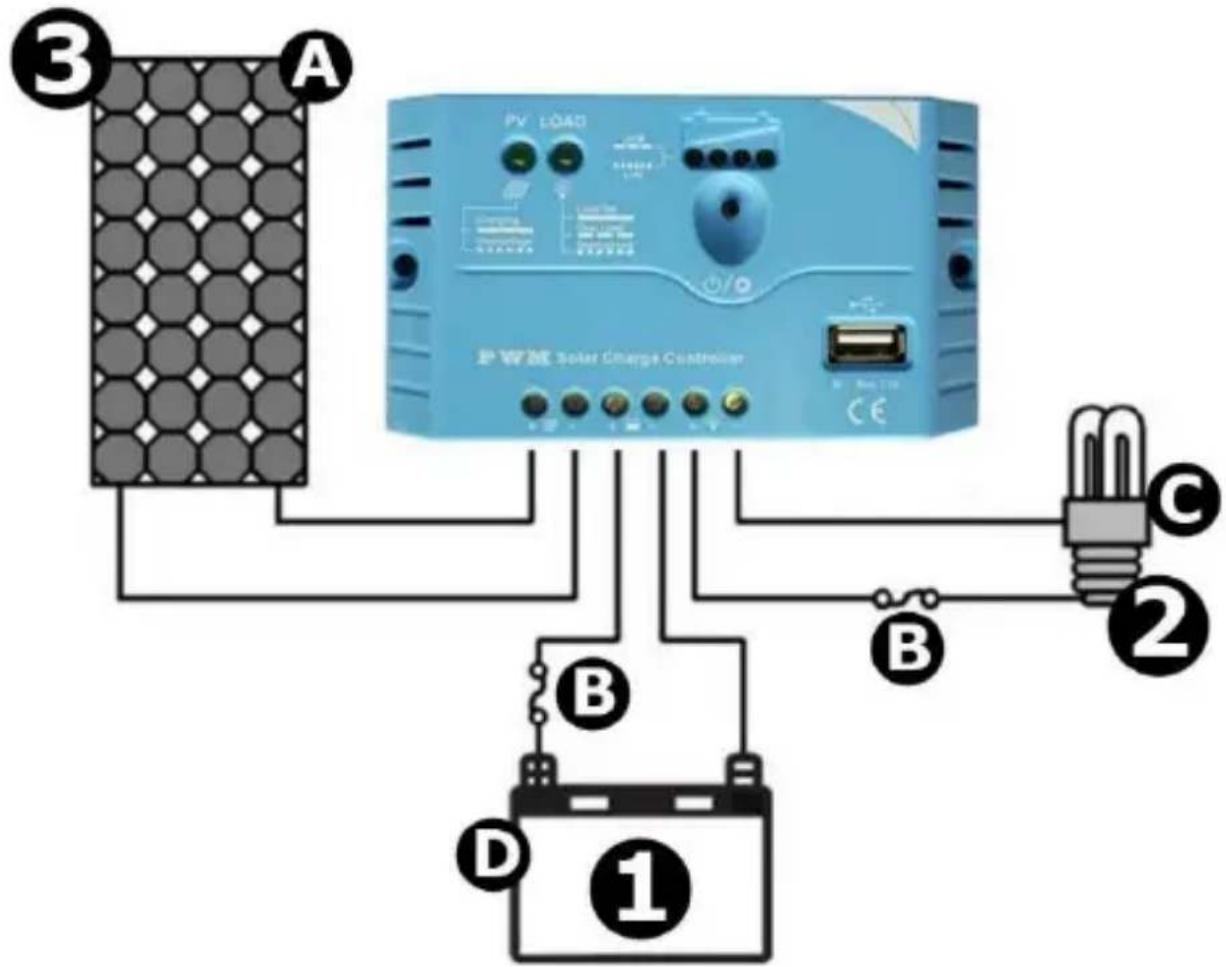

Verbinden Sie die Komponenten mit dem Laderegler (siehe Abb.). Beachten Sie die positiven und negativen Pole.

1. Schließen Sie zuerst den Akku an. Vergewissern Sie sich, dass die

Batterie-LED grün leuchtet. Ist dies nicht der Fall, konsultieren Sie das Kapitel 'Problemlösung'.

2. Schließen Sie dann die Last (z.B. Lampe) an. Die DC-Last muss

dieselbe Nennspannung als die Batterie haben.

3. Schließen Sie nun das Solarmodul an.

6.1 Lade- und Last-Status-LEDs

LED Status System Bemerkung aufladen eingeschaltet aufladen normalSOL10UC3

V. 01 – 27/03/2017 34 ©Velleman nv

schnell blinken Überspannung siehe Kapitel 'Problemlösung' Last-Status eingeschaltet eingeschaltet normal ausgeschaltet ausgeschaltet langsam blinken Überlast Laststrom = 1.25x Nennstrom während 60s, oder Laststrom = 1.5x Nennstrom während 5s schnell blinken Kurzschluss siehe Kapitel 'Problemlösung'

6.2 Lade- und Last-Status-LEDs

Die Parameter der folgenden Liste gelten für ein 12 VDC-System @ 25 °C. Für ein 24 VDC-System, verdoppeln Sie die Parameter. LED-Status Batterie LED1 LED2 LED3 LED4 Status langsam blinken

Unterspannung schnell blinken

LED-Status Batterie bei einer Erhöhung der Spannung

LED-Status Batterie bei einer Verringerung der Spannung

● = LED eingeschaltet X = LED ausgeschaltet

BatteriespannungSOL10UC3

Ist der Laderegler eingeschaltet, drücken Sie auf den Einstellknopf, um den Lastausgang zu regeln. Achtung: der USB-Ausgang ist nur eingeschaltet wenn der Laderegler eingeschaltet ist.

7.2 Den Batterietyp einstellen

Halten Sie den Einstellknopf während 5 Sekunden gedrückt. Die Status-LEDs für die Batterie (LEDs 1 bis 3, von links nach rechts) werden blinken. Drücken Sie nun auf den Einstellknopf, um den Batterietyp zu wählen. Die Einstellung ist bestätigt wenn die LEDs nicht mehr blinken. Batterietyp LED1 LED2 LED3 Batterietyp

Nassbatterien ● = LED eingeschaltet X = LED ausgeschaltet

Das Solarmodul wird genügend Sonnenlicht ausgesetzt aber die Lade- LED leuchtet nicht. o Die Eingangsspannung des Solarmoduls ist niedriger als die Batteriespannung. Überprüfen Sie die Eingangsspannung des Solarmoduls. o Die Batteriespannung ist niedriger als 6 V. Die min. Spannung ist 6

o Die Kabel sind nicht angeschlossen. Überprüfen Sie, ob die Kabel korrekt angeschlossen sind. Die Lade-LED blinkt schnell. o Die Batteriespannung ist höher als die Abschaltspannung durch Überspannung (OVD). Trennen Sie das Solarmodul und überprüfen Sie die Batteriespannung. LED1 blinkt langsam/schnell. o Die Batteriespannung ist zu niedrig/entladen. Überprüfen Sie die Batteriespannung. Die Status-LED der Last blinkt langsam.SOL10UC3

V. 01 – 27/03/2017 36 ©Velleman nv

o Überlast. Verringern Sie die Last und drücken Sie ein Mal den Einstellknopf. Die Status-LED der Last blinkt schnell. o Kurzschluss. Der Laderegler geht nach 10 Sekunden automatisch wieder weiter. Gibt es einen Kurzschluss, so drücken Sie ein Mal den Einstellknopf.

9. Reinigung und Wartung

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

10. Technische Daten

Nenn-Systemspannung ......................................... 12 - 24 VDC max. Batteriespannung zum Controller .............................. 32 V Nenn-Stromverbrauch .................................................... 10 A Spannungsabfall Ladeschaltung .................................. ≤ 0.26 V Spannungsabfall Entladeschaltung .............................. ≤ 0.15 V Eigenverbrauch ......................................................... ≤ 6 mA Temperaturausgleich ...................................... -5 mV / °C / 2 V Betriebstemperatur ...................................... -35 °C bis +55 °C Lagertemperatur .......................................... -35 °C bis +80 °C Feuchte ..................................... ≤ 95 % (nicht kondensierend) USB-Port ................................................... 5 VDC, max. 1.2 A IP-Schutzart .................................................................. IP20 Anschluss .................................................................. 4 mm² Abmessungen ........................................ 120.3 x 67 x 21.8 mm Lochdurchmesser ....................................................... 4.5 mm Gewicht ....................................................................... 102 g Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.SOL10UC3
