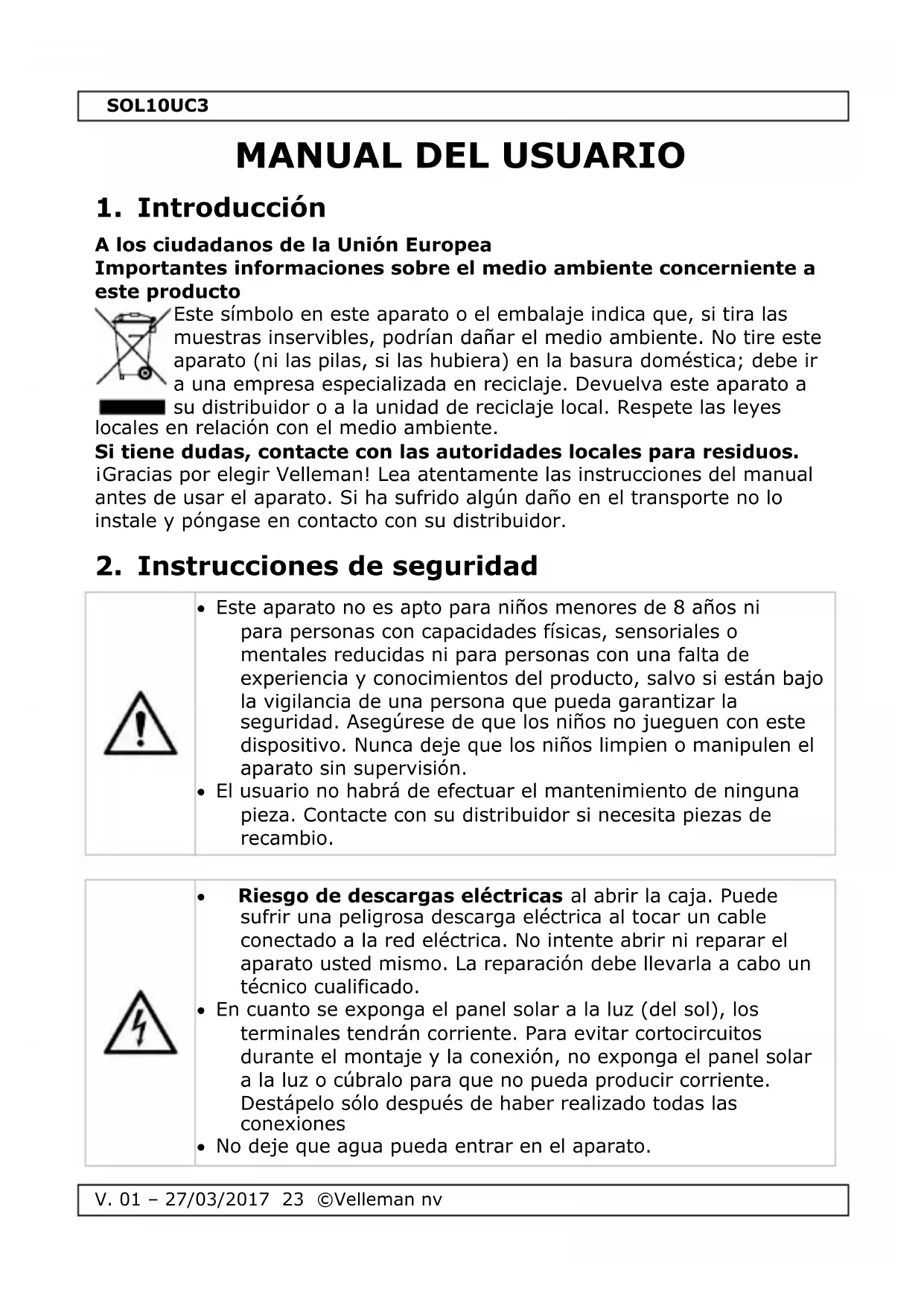

MANUAL DE USUARIO SOL10UC3 VELLEMAN

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. No intente abrir ni reparar el aparato usted mismo. La reparación debe llevarla a cabo un técnico cualificado. En cuanto se exponga el panel solar a la luz (del sol), los terminales tendrán corriente. Para evitar cortocircuitos durante el montaje y la conexión, no exponga el panel solar a la luz o cúbralo para que no pueda producir corriente. Destápelo sólo después de haber realizado todas las conexiones No deje que agua pueda entrar en el aparato.SOL10UC3

Instale el aparato siempre en una superficie estable y plana. No doble ni tuerza el panel solar. Nunca intente abrir o desmontar el panel solar. Si fuera posible, evite taladrar o soldar el marco No utilice herramientas de metal afiladas o herramientas similares que puedan dañar la superficie. Instale el panel solar de manera horizontal o vertical. Asegúrese de que el panel solar esté dirigido al sur en un ángulo de 0-20°. Advertencia: La potencia disminuirá considerablemente al instalar el aparato a la sombra. Seleccione un lugar sin o con muy poco sombra.

Instalar el aparato Sea muy cuidadoso al trabajar con baterías. Lleve gafas de protección y tenga a disposición agua limpia para usarla en caso de contacto con el ácido de la batería Utilice herramientas aisladas y no instale objetos metálicos cerca de la batería. Instale la batería en un lugar bien aireado y no la exponga a la luz solar directa y la humedad. Antes de la instalación, asegúrese de que el panal solar y/o los fusibles estén desconectados. Necesita fusibles/disyuntores (no incl.) para la instalación. Asegúrese de que las conexiones estén correctamente fijadas y no presenten corrosión ninguna

Véase la Garantía de servicio y calidad Velleman

al final de este manual del usuario. Familiarícese con el funcionamiento del aparato antes de utilizarlo. Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía. Utilice sólo el aparato para las aplicaciones descritas en este manual Utilice sólo la manguera luminosa para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes. Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índoleSOL10UC3

V. 01 – 27/03/2017 25 ©Velleman nv

(financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto. Guarde este manual del usuario para cuando necesite consultarlo.

Véase las figuras en la página 2 de este manual del usuario.

botón de configuración

LEDs de estado de la batería

LEDs de estado de la carga

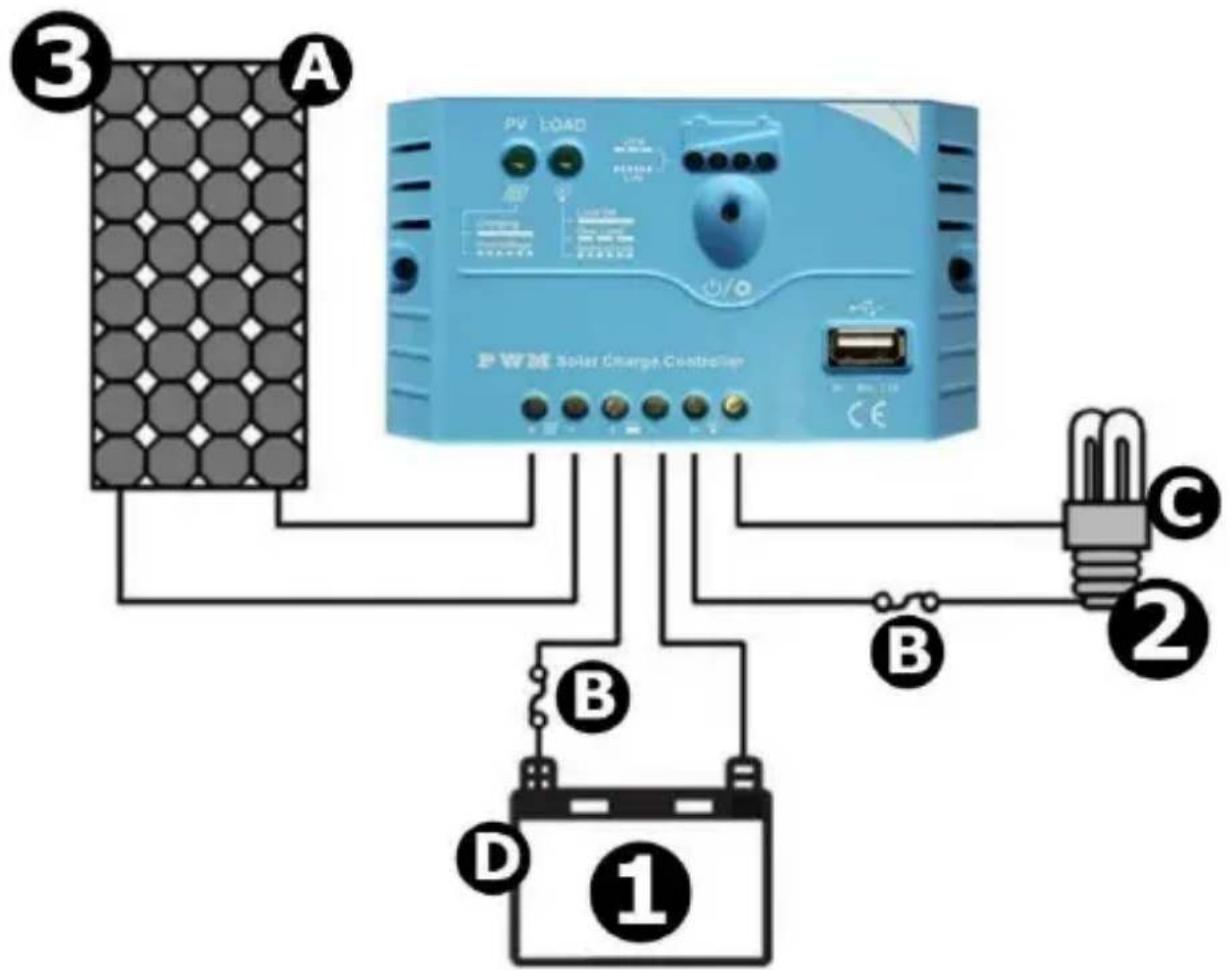

Conecte los componentes al regulador solar (vease fig.). Tenga en cuenta el polo positivo y negativo.

1. Primero, conecte la batería. Asegúrese de que el LED se ilumine en

verde. Si no fuera el caso, consulte el capítulo 'Solución de problemas'.

2. Luego, conecte la carga (p.ej. lámpara). Asegúrese de que la carga DC

coincida con la tensión nominal de la batería.

3. Luego, conecte el panel solar.

6.1 LEDs de estado de la batería y la carga

LED Estado Sistema Observación cargar encendido cargar normal parpadear de manera rápida sobretensión consulte el capítulo 'Solución de problemas' estado de la carga encendido encendido normal apagado apagado parpadear de manera lenta sobrecarga corriente de carga = 1.25 x corriente nominal durante 60s, o corriente de carga = 1.5 x corriente nominal durante 5s parpadear de manera rápida cortocircuito consulte el capítulo 'Solución de problemas'

6.2 LEDs de estado de la batería y la carga

Los parámetros de la siguiente lista son válidos para un sistema de 12 VDC @ 25 °C. Para un sistema de 24 VDC, duplique los parámetros. Estado del LED de la batería LED1 LED2 LED3 LED4 Estado parpadear de

baja tensiónSOL10UC3

V. 01 – 27/03/2017 27 ©Velleman nv

manera lenta parpadear de manera rápida

LED de estado de la batería durante una subida de la tensión

LED de estado de la batería durante una bajada de la tensión

bat = tensión de la batería

Después de haber activado el aparato, pulse el botón de configuración para ajustar la salida de carga. Advertencia: la salida USB sólo está activado cuando el aparato esté activado.

7.2 Ajustar el tipo de batería

Mantenga pulsado el botón de configuración durante 5 segundos. Los LEDs de estado de la batería (LEDs 1 a 3, de izquierda a derecha) parpadearán. Luego, pulse el botón de configuración para seleccionar el tipo de batería. El LED deje de parpadear en cuanto el ajuste esté confirmado. Tipo de batería LED1 LED2 LED3 Tipo de batería

batería de plomo-ácido sellada

batería húmeda ● = LED encendido X = LED apagadoSOL10UC3

V. 01 – 27/03/2017 28 ©Velleman nv

8. Solución de problemas

El panel solar está expuesto correctamente a la luz solar pero el LED de carga está apagado. o La tensión de entrada del panel solar es inferior a la tensión de la batería. Compruebe la tensión de entrada del panel solar. o La tensión de la batería es inferior a 6 V. La tensión mín. es de 6 V. o Los cables están desconectados. Compruebe si los cables están conectados correctamente. El LED de carga parpadea de manera rápida. o La tensión de la batería es superior a la tensión de desconexión causada por una sobretensión (OVD). Desconecte el panel solar y compruebe la tensión de la batería. LED1 parpadea de forma lenta/rápida. o La tensión de la batería es demasiada baja/descargada. Compruebe la tensión de la batería. El LED de estado de la carga parpadea de forma lenta. o Sobrecarga. Disminuya la carga y pulse el botón de configuración una vez. El LED de estado de la carga parpadea de forma rápida. o Cortocircuito. El regulador sigue automáticamente después de 10 segundos. En caso de un segundo cortocircuito, pulse el botón de configuración una vez.

9. Limpieza y mantenimiento

Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.SOL10UC3

V. 01 – 27/03/2017 29 ©Velleman nv

10. Especificaciones

tensión de sistema nominal .....................................12/24 VDC tensión de batería máx. a controlador ............................... 32 V corriente de batería nominal ............................................ 10 A caída de tensión circuito de carga ............................... ≤ 0.26 V caída de tensión circuito de descarga .......................... ≤ 0.15 V autoconsumo ............................................................ ≤ 6 mA compensación de temperatura ......................... -5 mV / °C / 2 V temperatura de funcionamiento.................... de -35 °C a +55 °C temperatura de almacenamiento .................. de -35 °C a +80 °C humedad .......................................... ≤ 95% (sin condensación puerto USB ................................................ 5 VDC, máx. 1.2 A grado de protección IP .................................................... IP20 borne ........................................................................ 4 mm² dimensiones .......................................... 120.3 x 67 x 21.8 mm diámetro de taladro .................................................... 4.5 mm peso ........................................................................... 102 g Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.SOL10UC3

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi. Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra undefecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
