Tipo de producto	Temporizador con salida de relé (Kit)
Marca	Velleman
Modelo	K2579
Alimentación	12 Vcc estabilizada
Corriente absorbida (salida cortada)	20 mA
Corriente absorbida (salida encendida)	55 mA
Salida de relé	Inversor, 2 A / 240 V máx.
Rango de temporización	Unos segundos a 15 minutos (ampliable hasta 60 minutos)
Ajuste de la temporización	Potenciómetro ajustable (trimmer)
Indicadores	LED de estado
Botones de control	START y STOP (Encendido/Apagado)
Dimensiones del circuito impreso	35 × 70 mm
Peso aproximado	50 g
Tipo de montaje	Kit para soldar
Material necesario	Soldador máximo 40 W, soldadura 1 mm, pinza cortante
Temperatura de funcionamiento	0 a 50 °C
Reparabilidad	Componentes discretos reemplazables (kit DIY)
Mantenimiento	Ningún mantenimiento especial, proteger del polvo
Seguridad	Contactos de relé separados del circuito, prever desacoplamiento HF en la alimentación

Preguntas frecuentes - K2579 VELLEMAN

¿Cómo ajustar la duración del temporizador?

Gire el potenciómetro ajustable (trimmer) en el sentido de las agujas del reloj para aumentar la duración, o en sentido contrario para reducirla. El rango va de unos segundos a 15 minutos.

¿Cómo prolongar la duración máxima más allá de 15 minutos?

Reemplace el condensador electrolítico C2 por un valor más alto. El manual indica que la duración se puede extender hasta 60 minutos.

¿Qué hacer si el temporizador no arranca cuando presiono START?

Verifique la alimentación (12 Vcc estabilizada) y la polaridad de los componentes (diodo, LED, condensador electrolítico). Asegúrese de que el circuito integrado esté correctamente insertado en su zócalo.

¿Puedo controlar cargas inductivas como un motor con el relé?

Sí, pero se recomienda instalar un filtro antiparasitario en los contactos del relé para limitar el desgaste debido a los arcos eléctricos. El relé soporta 2 A / 240 V máx.

¿Qué alimentación debo usar?

Use una alimentación estabilizada de 12 Vcc. La corriente consumida es de 20 mA (reposo) a 55 mA (relé activado). Prevea un buen desacoplamiento HF en la alimentación para evitar interferencias.

¿Cómo cablear los botones START/STOP a distancia?

Use cable blindado y limite la distancia entre los interruptores y el circuito. Evite interferencias externas manteniendo las conexiones cortas.

¿Cómo montar el kit correctamente?

Siga el orden de montaje indicado en el manual: suelde primero el diodo, luego las resistencias, el zócalo del CI, el condensador cerámico, el trimmer, el transistor, el condensador electrolítico, el LED, los pulsadores, el relé, y finalmente inserte el CI en su zócalo. Respete las polaridades.

¿Qué hacer si el LED no se enciende?

Verifique la polaridad del LED (ánodo/cátodo) y sus conexiones. Asegúrese de que el circuito esté alimentado y que el relé esté activado (el LED se enciende con el relé).

El relé hace un clic sonoro, ¿es normal?

Sí, se produce un clic al activar y desactivar el relé. Es el ruido normal del mecanismo interno. Si el ruido va acompañado de vibraciones excesivas, verifique el montaje.

¿Puedo reemplazar el condensador C2 para cambiar la temporización?

Sí, el valor de C2 influye directamente en la duración. Aumentar la capacitancia alarga la temporización. Sin embargo, respete la tensión de servicio (al menos 16 V).

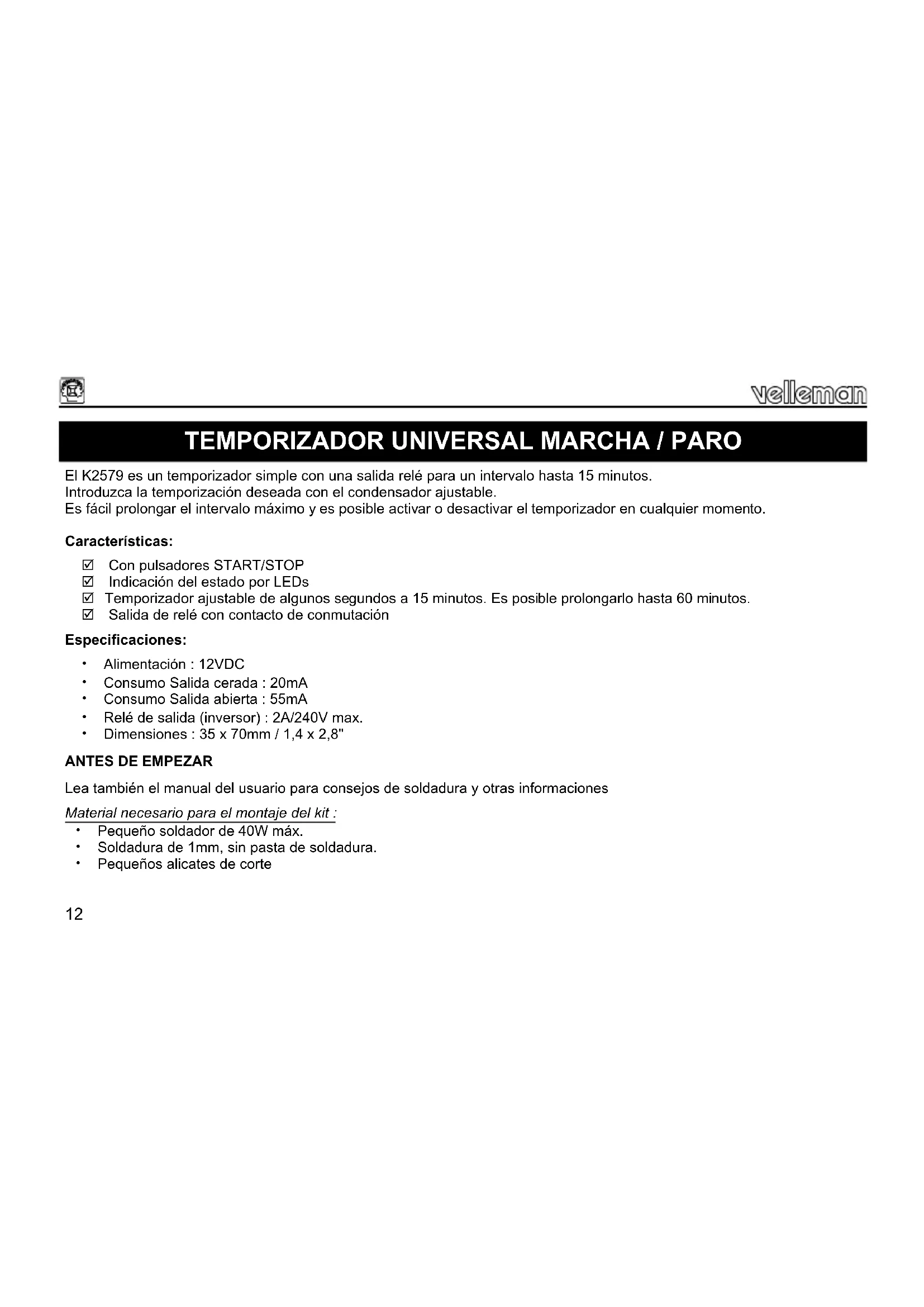

MANUAL DE USUARIO K2579 VELLEMAN

El K2579 es un temporizador simple con una salute relé para un intervalo hasta 15 Minutes. Introduzca la temporización眼看ada con el condensador ajustable.

Es fácil prolongar el intervalo maximal y es possible activar o desactivar el temporizador enequalquier momento.

\section*{Characteristicas:}

Con pulsadores START/STOP
Indicación del estado por LEDs
l Temporizador ajustable de algunossegundos a 15 Minutes. Es possible prolongarlo hasta 60 Minutes.
Salida de relé con contacto de commutación

Especificaciones:

• Alimentación : 12VDC
  Consumo Salida cerada : 20mA
  Consumo Salida abierta : 55mA
• Relé de salute (inversor): 2A/240V max.
  Dimensiones : 35 x 70mm / 1,4 x 2,8"

ANTES DE EMPEZAR

Lea también el manual del usuario para consejos de soldadura y除外 informations

Material requisite para el montaje del kit :

• Pequeño soldador de 40W max.
• Soldadura de 1mm, sin pasta de soldadura.
• Pequeiros alcates de corte

velleman

1. Coloque los componentes correctamente orientados en el circuito integrado (vease la figura).
2. Cologne los componentes por orderen correcto (vease la lista de componentes).
3. Use los cajetines l para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.

MONTAJE

No siga a ciegas el orden de los componentes en la cinta. |Controle sempre el valor con la lista de componentes!

Consejo : Puede usar lasotos del embalaje como directrices durante el montaje. Sin embargo, es possible que lasotos no correspondan completeness a la realizad debido a cambios posteriores.

1. Monte el diodo. iControle la polaridad!
2. Monte las resistencias.
3. Monte el zócalo. iAtencion a la posicion de la muesca!
4. Monte el condensador.
5. Monte el potenciometro trim.
6. Monte el transistor.
7. Monte el condensador electrolítico C2. Controle la polaridad!
8. Monte el LED. Controle la polaridad!
9. Monte el relé.
10. Monte el Cl sobre su zócalo. jAtencion a la posicion de la muesca!

12. EJEMPLO DE CONEXION

Véase p. 8 de la lista de componentes

velleman

• Conecte el aparato con una alimentacion 12VCC (vease ejemplo).
  Gire el condensador ajustable completeness en sentido contrario a las agujas del reloj.
• Pulse el botón START. El relé se activa momentáneamente.
• La duración de activación depende de la posición del condensador ajustable. Gire el condensador ajustable en el sentido de las agujas del reloj para prolongar la duración de activación.
• Aumente el valor de C2 para prolongar la duración de activación aun más.
• Pulse el botón STOP para desactivar el temporizador enrialquier momento.
• Es possible montar los botones START y STOP a una distancia. Utilice cable blindado, evite las interferencias externas y limite la distancia entre los interruptores y el Cl hasta el minimum.
• Por razones de seguidad, el temporizador está provisto de una salida relé separada del resto del circuito. En el example, se menciona la function de los differentes polos de los contactos relé.
  Si utilice el rele para comutar importantes cargas inductivas como motores electricos or transformadores, puee ser必需ario instalar un filtro antiparasito en los contactos relé para limitar el desgaste de these contactos.

Prever un buena desacoplados de HF (alta Frequencia) en la alimentacion del circuito. Los ;impulsos de interferencias que entran por la alimentacion能把 acelerar o retrasar el circuito sin que Vd. lo deseé.
