MODE D'EMPLOI K2579 VELLEMAN
Lisez également les astuces pour le soudage et d'autres infos générales dans la notice. Matériel nécessaire pour le montage du kit: Petit fer à souder de max. 40W. Fine soudure de 1mm, sans pâte à souder. Petite pince coupante.

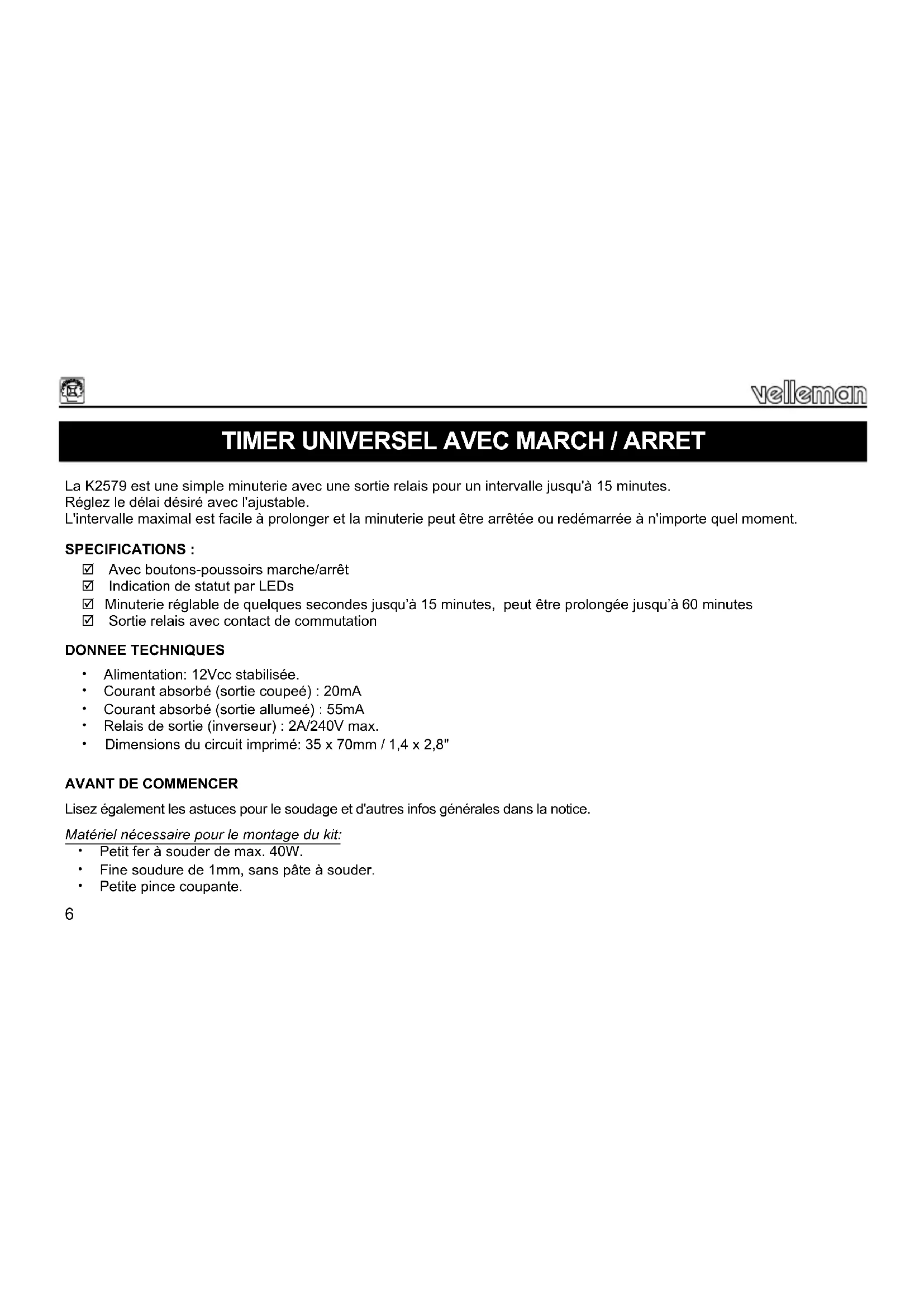

TIMER UNIVERSEL AVEC MARCH / ARRET7
1. Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases pour indiquer votre état d’avancement.
4. Tenez compte des remarques éventuelles dans le texte.
Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.
1. Montez la diode. Attention à la polarité!
2. Montez les résistances.
3. Montez le support de CI. Attention à la position de l’encoche!
4. Montez le condensateur en céramique.
5. Montez le potentiomètre trim.
6. Montez le transistor.
7. Montez le condensateur électrolytique C2. Attention à la polarité!
8. Montez la LED. Attention à la polarité!
9. Montez les boutons-poussoirs.
10. Montez le relais.
11. Placez le CI dans son support. Attention à la position de l’encoche!
Voir exemple à la p. 8 de la liste des pièces. NE PAS SUIVRE NÉCESSAIREMENT L’ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L’AIDE DE LA LISTE DES PIÈCES !8
13. UTILISATION ET CONNEXION
Connectez l'appareil avec une alimentation stabilisée 12VCC comme dans l'exemple. Tournez l'ajustable complètement en sens contraire. Pressez le bouton START. Le relais est activé momentanément. La durée d'activation dépend de la position de l'ajustable. Tournez l'ajustable dans le sens des aiguilles d'une montre pour prolonger la durée d'activation. Augmentez la valeur de C2 pour prolonger davantage la durée d'activation. Pressez le bouton STOP pour arrêter la minuterie à n'importe quel moment. Les boutons START et STOP peuvent être montés à une distance. Utilisez du câble blindé, évitez les interférences externes et limitez au minimum la distance entre les interrupteurs et le CI. La minuterie est pourvue d'une sortie relais séparée du reste du circuit pour des raisons de sécurité. Dans l'exemple, la fonction des différentes broches des contacts relais est mentionnée. Si vous utilisez le relais pour commuter des charges inductives importantes comme des moteurs électriques ou des transformateurs, il peut s'avérer nécessaire d'installer un filtre antiparasite sur les contacts relais afin de limiter l'usure de ces contacts. Prévoir un bon découplage HF sur l’alimentation du circuit. Des impulsions d’interférence qui entrant par l’alimentation peuvent faire démarrer ou arrêter le circuit, sans que vous le désirez.9
