SOL30UC12V - Contrôleur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Contrôleur
Tension d'alimentation	12V DC
Courant de sortie	30A maximum
Applications	Contrôle de moteurs, éclairage LED, systèmes de sécurité
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Installation dans des systèmes électriques pour contrôler des appareils à basse tension
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Utiliser avec des dispositifs de protection contre les surcharges
Garantie	Non spécifiée
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - SOL30UC12V VELLEMAN

Comment installer le VELLEMAN SOL30UC12V ?

Pour installer le VELLEMAN SOL30UC12V, commencez par vous assurer que l'alimentation est coupée. Connectez les fils du contrôleur aux dispositifs que vous souhaitez contrôler en respectant les polarités. Ensuite, branchez le contrôleur à une source d'alimentation 12V.

Le VELLEMAN SOL30UC12V ne s'allume pas, que faire ?

Vérifiez d'abord si le contrôleur est correctement alimenté. Assurez-vous que la source d'alimentation fournit bien 12V. Inspectez également les connexions pour s'assurer qu'elles sont bien en place.

Comment régler la luminosité avec le VELLEMAN SOL30UC12V ?

Pour régler la luminosité, utilisez le potentiomètre de réglage situé sur le contrôleur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la luminosité et dans le sens inverse pour la diminuer.

Le VELLEMAN SOL30UC12V fait des bruits étranges, est-ce normal ?

Des bruits peuvent indiquer une surchauffe ou un court-circuit. Éteignez immédiatement le contrôleur et vérifiez les connexions et les dispositifs connectés. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser le VELLEMAN SOL30UC12V avec des lumières LED ?

Oui, le VELLEMAN SOL30UC12V est compatible avec les lumières LED, tant que celles-ci sont conçues pour fonctionner avec une alimentation de 12V.

Quel est le courant maximum que le VELLEMAN SOL30UC12V peut supporter ?

Le VELLEMAN SOL30UC12V peut supporter un courant maximum de 30A. Assurez-vous de ne pas dépasser cette limite pour éviter d'endommager le contrôleur.

Comment réinitialiser le VELLEMAN SOL30UC12V ?

Pour réinitialiser le contrôleur, éteignez-le puis débranchez-le de l'alimentation. Attendez quelques secondes avant de le rebrancher. Cela devrait réinitialiser les paramètres par défaut.

Puis-je utiliser le VELLEMAN SOL30UC12V à l'extérieur ?

Le VELLEMAN SOL30UC12V n'est pas conçu pour une utilisation en extérieur. Il est recommandé de l'utiliser dans un environnement sec et protégé.

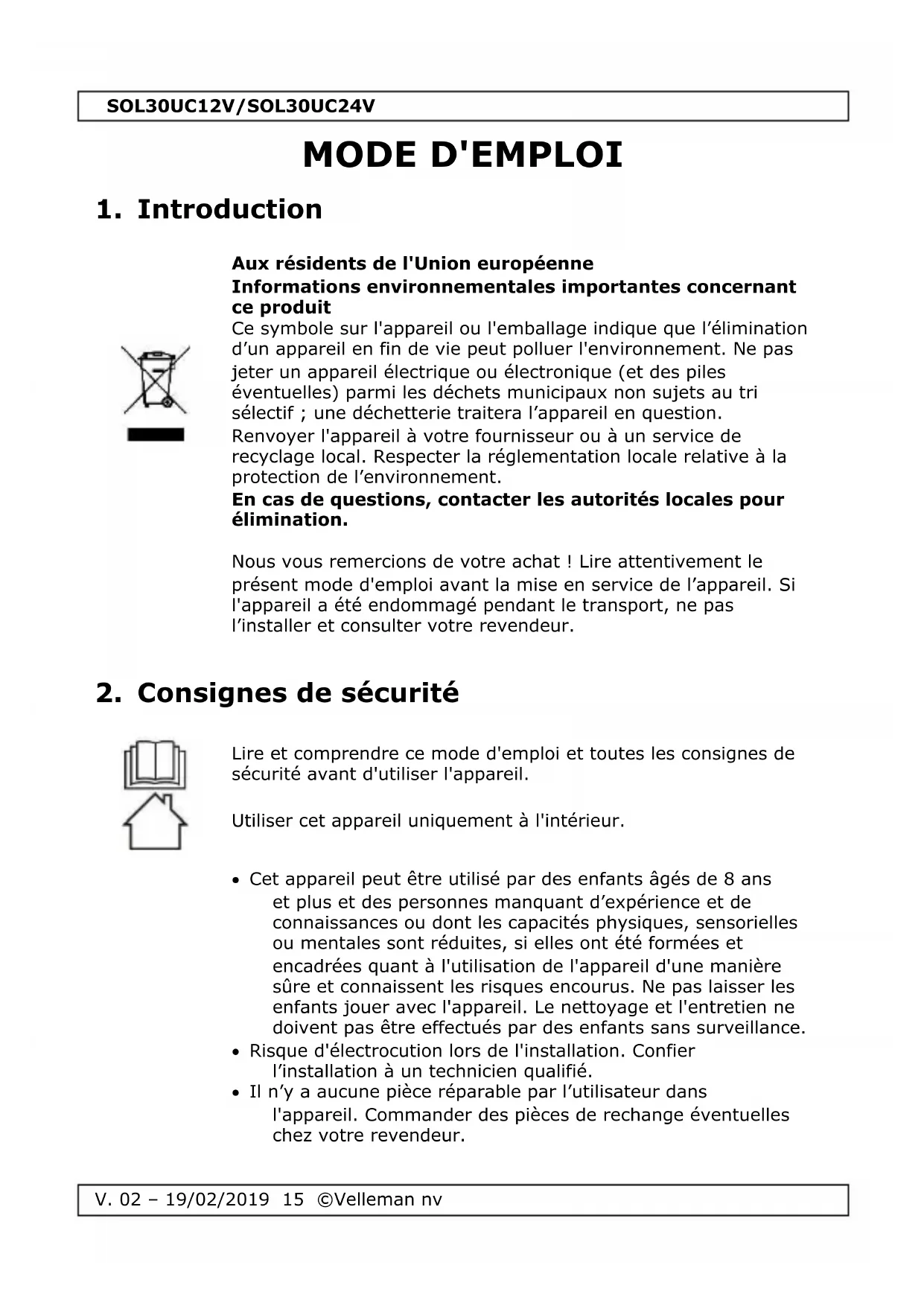

MODE D'EMPLOI SOL30UC12V VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser cet appareil uniquement à l'intérieur.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Risque d'électrocution lors de l'installation. Confier l’installation à un technicien qualifié.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.SOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 16 ©Velleman nv

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.

Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Ni Velleman nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l’utilisation ou le dysfonctionnement de ce produit.

Garder ce mode d'emploi pour toute référence ultérieure.

Se référer aux illustrations en page 2 de ce mode d'emploi.

interrupteur afficheur

connexions panneau solaire

plaquette de montage

Monter le régulateur dans un endroit frais, sec et bien ventilé en insérant une vis M4x20 (vis non incluse) dans chaque trou de montage.

Raccorder une batterie rechargeable 12 V (SOL30UC12V, non incluse) ou 24 V (SOL30UC24V, non incluse) au connecteur. Respecter la polarité.

Utiliser des câbles en cuivre multibrins isolés d’un diamètre d’au moins 6 mm². Dénuder environ 5 mm du câble.

Raccorder le panneau solaire (non inclus) au connecteur. S’assurer que le panneau solaire connecté est compatible avec le régulateur. Respecter la polarité.

Raccorder un appareil CC (non inclus) au connecteur. S’assurer que l’appareil connecté soit compatible avec le régulateur et qu’il soit éteint. Respecter la polarité.

Lors de la connexion d’une charge CA (non incluse), installer un convertisseur CC/CA compatible (non inclus) entre la batterie et la charge.

Ne jamais court-circuiter ou inverser la polarité de la batterie, du panneau ou de la charge afin d’éviter les endommagements irrévocables.

Déconnexion du régulateur : déconnecter d’abord le panneau solaire, la charge et enfin la batterie.

Utiliser des connexions courtes afin de réduire les pertes de courant.

6. Dispositifs de protection

Dispositif de protection de décharge excessive. Ce dispositif s’enclenche lorsque le niveau de la batterie est trop bas. Le courant vers la charge est coupé afin d’éviter les endommagements à la batterie. Déconnecter la charge du connecteur et patienter jusqu’à ce que la batterie soit entièrement rechargée.

Dispositif de protection de charge excessive. Ce dispositif s’enclenche lorsque le niveau de la batterie est trop élevé. Le courant provenant du panneau solaire est coupé afin d’éviter les endommagements à la batterie.SOL30UC12V/SOL30UC24V

Dispositif de protection contre les surcharges. Ce dispositif s’enclenche lorsque la charge nécessite un courant supérieur à 30 A.

Dispositif de protection contre les courts-circuits. Ce dispositif s’enclenche lors d’un court-circuit.

Dispositif de protection contre la polarité inversée. Le régulateur ne s’allume pas en cas de polarité inversée.

L’afficheur LCD affiche la tension de la batterie (A), le courant de décharge (B) ou le courant de charge (C). Commuter vers les affichages à l’aide de l’interrupteur.

Tension de la batterie. L’interrupteur charge n’a pas de fonction.

Courant de sortie de la batterie vers la charge CC. Indique 0.00 A lorsque la charge est déconnectée. Connecter ou déconnecter le courant de sortie vers la charge avec l’interrupteur de charge. Remarque : La connexion de la sortie vers la charge en mode de protection de décharge excessive fera sonner le buzzer. Après le rétablissement du système (niveau de charge de la batterie normalisé) enfoncer 2 fois l’interrupteur de charge pour rétablir le courant de sortie vers la charge.

Courant de charge du panneau solaire vers la batterie. L’interrupteur charge n’a pas de fonction.SOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 19 ©Velleman nv

8. Problèmes et solutions

Processus de charge n’est pas indiqué lors de la connexion du panneau.

Faible ensoleillement.

Repositionner le panneau.

Pas de sortie de courant.

Interrupteur de charge éteint.

Enfoncer interrupteur de charge.

Batterie mal connectée, déconnexion ou polarité inversée.

Connecter batterie, contrôler polarité et reconnecter.

Polarité de la charge inversée.

Protection de décharge excessive enclenchée.

Déconnecter la charge et recharger la batterie.

S’assurer que la charge n’est pas court-circuitée et qu’elle ne n’nécessite pas plus de 30 A. Enfoncer l'interrupteur de charge le cas échéant.

9. Spécifications techniques

protection contre la décharge profonde ................ 10.7 V ± 0.4 V

protection contre la décharge profonde ................ 21.4 V ± 0.5 V
