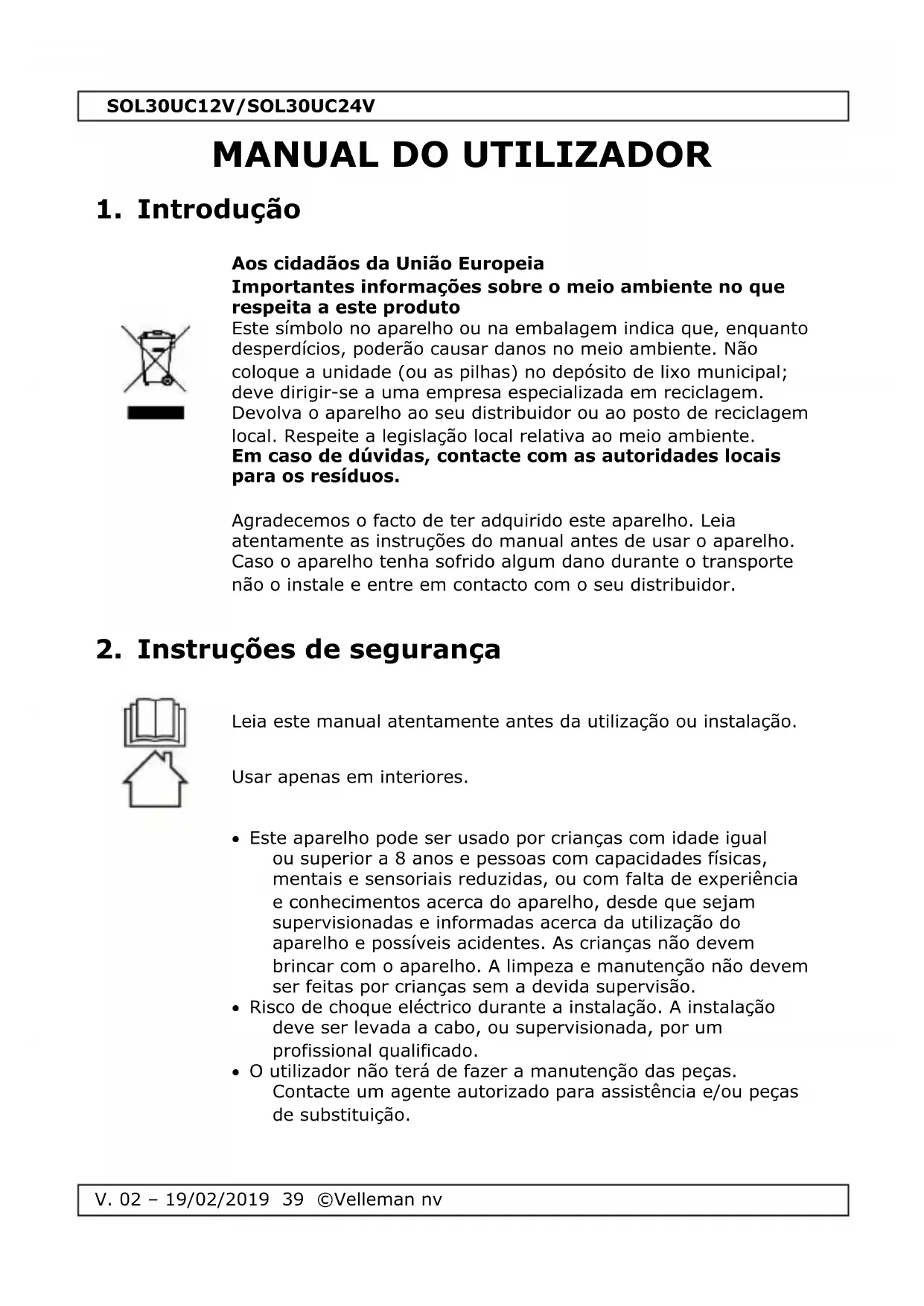

MANUAL DE UTILIZADOR SOL30UC12V VELLEMAN

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Usar apenas em interiores.

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

Risco de choque eléctrico durante a instalação. A instalação deve ser levada a cabo, ou supervisionada, por um profissional qualificado.

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.SOL30UC12V/SOL30UC24V

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.

Veja as imagens na página 2 deste manual.

ligações para painel solar

ligações para a bateria

Monte o regulador num local fresco e bem ventilado, mas seco, usando os quatro furos para montagem. Use 20 parafusos M4 (não incluídos) para uma montagem mais fácil.

Primeiro, instale uma pilha recarregável de 12 V (SOL30UC12V) (não incluída) ou uma pilha recarregável de 24 V (SOL30UC24V) (não incluída). Respeite a polaridade!

Use fio de cobre com isolamento múltiplo de pelo menos 6 mm² e faixa de ± 5 mm.

Em seguida, ligue um painel solar (não incluído) nas respetivas conexões. Certifique-se de que o painel solar instalado está de acordo com as especificações deste regulador. Respeite a polaridade!

Por fim, ligue um dispositivo ou aparelho CC (não incluído) nas respetivas conexões. Certifique-se de que a carga instalada está de acordo com as especificações deste regulador e desligada. Respeite a polaridade!

Sempre que ligar uma carga CA (não incluída), instale um conversor CC-para-CA (não incluído) entre a bateria e a carga.

Não provoque curto-circuito ou inverta a polaridade da bateria, painel solar ou carga, uma vez que isso poderá resultar em danos irreversíveis.

Para desligar o regulador, primeiro desligue o painel solar, em seguida a carga e, por fim, a bateria.

Tenha em conta que fios de ligação mais curtos reduzem a perda de potência.

6. modos de proteção

Proteção contra sobre-descarga . Este modo é ativado sempre que a tensão da bateria se torna demasiado baixa. A energia que alimenta os conetores de saída é cortada de modo a evitar danos na bateria. Desligue a carga do conetor e aguarde até a bateria estar novamente carregada.

Proteção contra sobrecarga . Este modo é ativado sempre que a tensão da bateria se torna demasiado alta. A energia do conetor de entrada do painel solar é cortada, deSOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 42 ©Velleman nv

modo a evitar danos na bateria, até que a tensão desça alcançando um nível aceitável.

Proteção contra carga excessiva . Este modo é ativado sempre que a carga alcança uma corrente de mais de 30 A.

Proteção contra curto-circuito da carga . Ativado sempre que é detetado um curto-circuito na carga.

Proteção contra polaridade invertida: de forma a evitar possíveis danos, o regulador não funciona caso seja detetada inversão de polaridade na instalação. Retifique a polaridade para utilizar o regulador.

O LCD pode indicar a tensão da bateria (A), a corrente (saída) de descarga da bateria para a carga (B) ou a corrente de carga do painel solar para a bateria (C). Use o interruptor para se deslocar pelos vários modos de visualização e preste atenção aos ícones na parte de cima para saber o que é que está a ser apresentado.

Tensão da bateria. Interruptor ligar/desligar carga sem função.

Corrente de saída da bateria para a carga-CC. Indica 0:00 sempre que a carga estiver desligada. Use o interruptor de ligar/desligar carga para ligar ou desligar a saída de corrente para a carga. Observação: No modo de proteção contra sobre-descarga, se tentar ativar a saída para a carga, não será bem sucedido e ouvir-se-á um sinal sonoro. Assim que o sistema recuperar do modo de proteção contra sobre-descarga (o nível de carga da bateria volta ao normal) pressione o interrutor para ligar/desligar a carga duas vezes para retomar a saída de corrente para a carga.

Corrente de carga do painel solar para a bateria. Interruptor ligar/desligar carga sem função.SOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 43 ©Velleman nv

8. Resolução de problemas

O visor não dá a indicação de carregamento quando o painel solar é conectado.

Polaridade invertida.

Verifique a polaridade.

Verifique a(s) ligação(ões)

Não há saída nas conexões da carga.

Bateria não conectada, ligação incorreta ou polaridade invertida.

Ligue uma bateria ao regulador, verifique a polaridade e a conexão.

Polaridade de carga correta.

Proteção contra sobre-descarga ativada.

Proteção contra curto-circuito ou sobrecarga ativada.

Verifique se a carga não está em curto-circuito e não recebe mais do que 30 A. Pressione o interruptor de carga ligada/desligada assim que tudo estiver OK.

proteção contra sobrecarga ................................ 14.5 V ± 0.4 V

proteção contra sobredescarga ........................... 10.7 V ± 0.4 V

tensão de saída .......................................................... 12 VDC

circuito de carga de perda de tensão ................... 13.3 V ± 0.4 V

proteção contra sobrecarga ................................ 29.0 V ± 0.5 V

proteção contra sobredescarga ........................... 21.4 V ± 0.5 V

tensão de saída .......................................................... 24 VDC

circuito de carga de perda de tensão ................... 26.5 V ± 0.5 V

circuito de descarga de perda de tensão ................. 24 V ± 0.5 V

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
