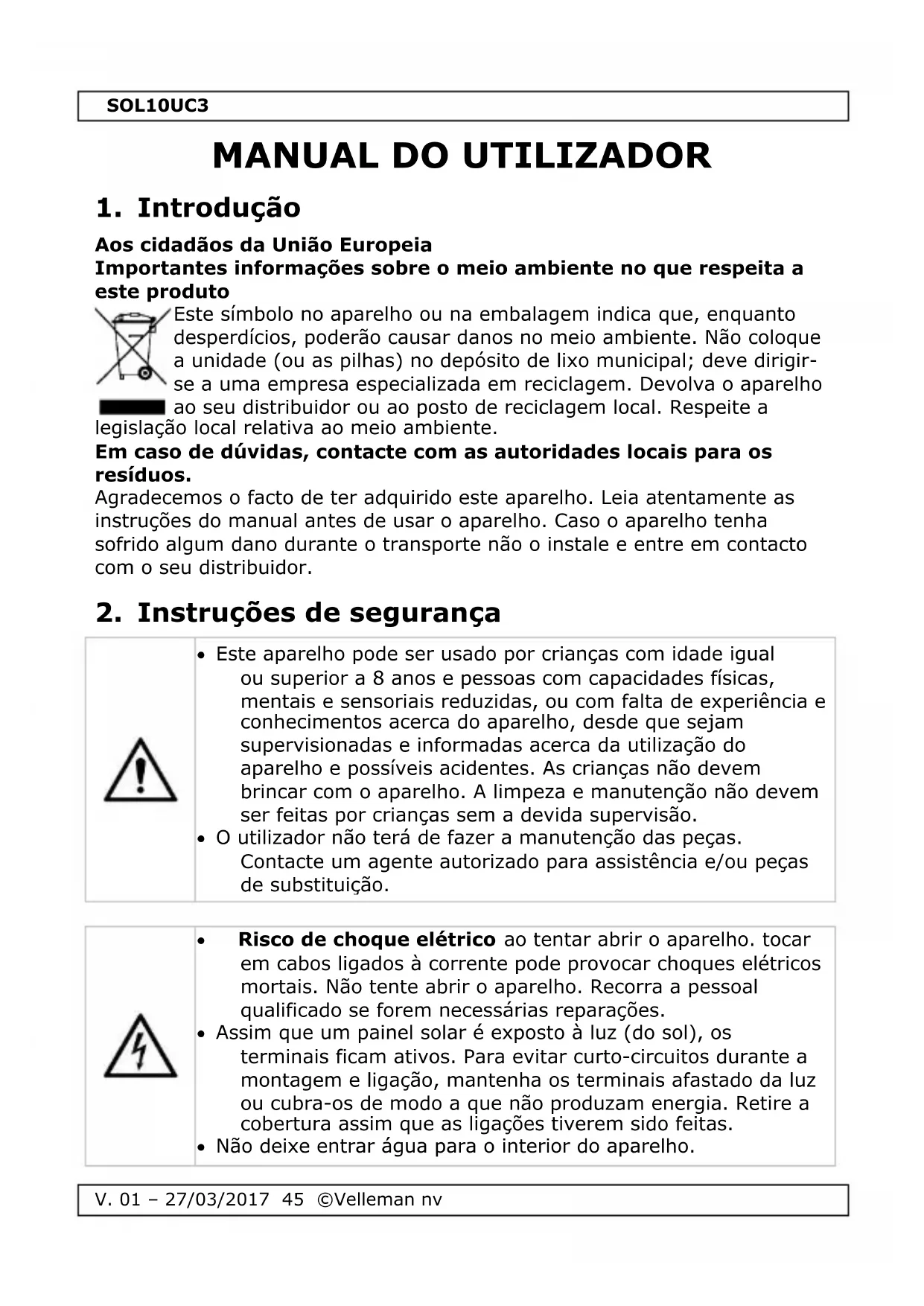

MANUAL DE UTILIZADOR SOL10UC3 VELLEMAN

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir- se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão. O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Risco de choque elétrico ao tentar abrir o aparelho. tocar em cabos ligados à corrente pode provocar choques elétricos mortais. Não tente abrir o aparelho. Recorra a pessoal qualificado se forem necessárias reparações. Assim que um painel solar é exposto à luz (do sol), os terminais ficam ativos. Para evitar curto-circuitos durante a montagem e ligação, mantenha os terminais afastado da luz ou cubra-os de modo a que não produzam energia. Retire a cobertura assim que as ligações tiverem sido feitas. Não deixe entrar água para o interior do aparelho.SOL10UC3

Monte sempre o painel solar numa superfície direita e plana. Não curve ou torça o painel. Nunca tente separar ou desmontar o painel. Evite perfurar ou soldar a estrutura sempre que possível. Não use ferramentas afiadas metálicas ou quaiquer outras ferramentas que possam riscar a superfície do painel. Instale o painel solar na horizontal ou na vertical. O painel solar deve ficar virado para sul num ângulo de 0-20°. Tenha em conta que se o painel solar ficar à sombra, a potência de saída será consideravelmente reduzida . Escolha uma localização para o painel onde exista a menor sombra possível.

Montagem Seja cuidadoso ao lidar com as baterias. Proteja os olhos e tenha água limpa por perto em caso de alguma contacto com o ácido da bateria. Use ferramentas com isolamento e evite colocar objetos metálicos perto da bateria. Instale a bateria numa sala bem ventilada, longe da luz direta do sol e de qualquer humidade. Certifique-se de que o painel solar e/ou fusíveis perto da bateria são desligados antes da instalação. A instalação requer fusíveis/disjuntores (não incluídos). Certifique-se de que todas as conexões estão devidamente apertadas e livres de corrosão.

Consulte a Garantia de serviço e qualidade Velleman

na parte final deste manual do utilizador. Familiarize-se com o funcionamento do aparelho antes de o utilizar. Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia. Utilize o aparelho apenas para as aplicações descritas neste manual. Todos os outros usos podem levar a um curto-circuito, queimaduras, eletrochoques, de colisão, etc. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.SOL10UC3

V. 01 – 27/03/2017 47 ©Velleman nv

Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto. Guarde este manual para posterior consulta.

Veja as imagens na página 2 deste manual.

botão de configuração

LED do estado da carga

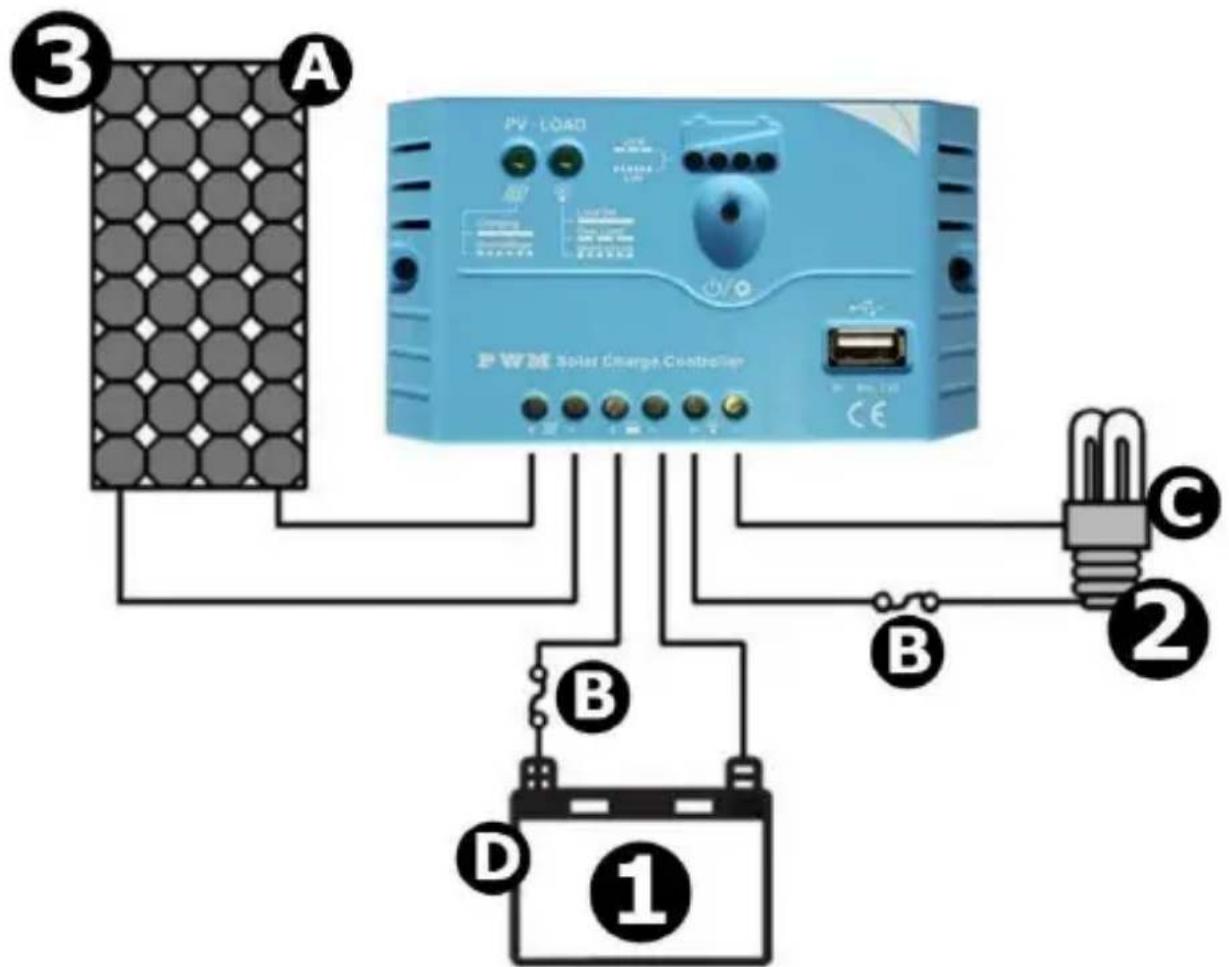

Ligue os componentes ao regulador de carga conforme indicado na seqüência acima. Preste atenção aos pólos positivo e negativo.

1. Ligue primeiro a bateria. Confirme se o indicador da bateria fica verde.

Caso contrário consulte o capítulo Resolução de Problemas.

2. De seguida, ligue a carga, por ex. um candeeiro. A carga deve ser DC

e ter a mesma tensão nominal da bateria.

6.1 LEDs de Estado da Carga e Carregamento

LED Estado System observação recarregar ligado recarregar normal intermitente rápido Sobretensão ver capítulo Resolução de Problemas estado da carga ligado ligado normal desligado desligado intermitente lento sobrecarga quando a amplificação de carga é de 1,25x corrente nominal para 60 seg, ou a amplificação de carga é de 1.5x corrente nominal para

intermitente rápido curto-circuito ver capítulo Resolução de Problemas

6.2 LEDs de Estado da Carga e de Carregamento

Os parâmetros da tabela abaixo são para um sistema de 12 VDC @ 25 °C. Para um sistema de 24 VDC, por favor duplique os parâmetros.SOL10UC3

sub-tensão intermitente rápido

Estado do LED da bateria durante a subida da tensão

Estado do LED da bateria durante a descida da tensão

bat = tensão da bateria

7.1 Modo Carga de Trabalho

Quando o regulador estiver ligado, pressione o botão de configuração para controlar a saída de carga Tenha em conta que a saída USB está ligada apenas se o regulador também estiver ligado.

7.2 Configurar Tipo de Bateria

Não largar durante 5 segundos. Os LEDs do estado da bateria (LEDs 1 a 3, da esquerda para a direita) ficam intermitentes respetivamente. De seguida, pressione o botão de configuração para selecionar o tipo de bateria. A seleção é confirmada assim que os LEDs pararem de piscar. Tipo de bateria LED1 LED2 LED3 Tipo de bateria

8. Resolução de problemas

O painel solar está devidamente exposto à luz solar mas o LED de carregamento está desligado. o A tensão de entrada do painel solar é inferior à tensão da bateria. Verifique a tensão de entrada do painel solar. o A tensão da bateria é inferior a 6 V. A tensão mínima para o arranque é de 6 V. o Cabos desligados. Verfique se os cabos estão todos ligados corretamente. O LED de carregamento está a piscar rapidamente. o A tensão da bateria excede os valores de desconexão de sobretensão (OVD). Desligue o painel solar e verifique a tensão da bateria. O LED1 está a piscar lenta/rapidamente o Tensão da bateria muito baixa/descarregada. Verifique a tensão da bateria. O LED do estado da carga está a piscar lentamente. o Sobrecarga. Reduza a carga e pressione o botão de configuração uma vez. O LED do estado da carga está a piscar rapidamente. o Curto-circuito. O regulador retoma automaticamente após 10 segundos. Caso ocorra um segundo curto-circuito, pressione o botão de configuração uma vez.

9. Limpeza e manutenção

De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

tensão de sistema nominal ......................................12/24 VDC máx. tensão da bateria para o controlador ......................... 32 V corrente nominal da bateria ............................................. 10 A queda de tensão do circuito de carga .......................... ≤ 0.26 V queda de tensão do circuito de descarga ..................... ≤ 0.15 V auto-consumo ........................................................... ≤ 6 mA compensação da temperatura .......................... -5 mV / °C / 2 V temperatura de funcionamento ........................ -35 °C a +55 °CSOL10UC3

V. 01 – 27/03/2017 51 ©Velleman nv

temperatura de armazenamento ...................... -35 °C a +80 °C humidade ........................................ ≤ 95%, sem condensação porta USB ................................................... 5 VDC máx. 1.2 A grau de proteção IP ........................................................ IP20 terminal .................................................................... 4 mm² dimensões ............................................ 120.3 x 67 x 21.8 mm diâmetro da furação ................................................... 4.5 mm peso ........................................................................... 102 g Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

• W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi). Garantia de serviço e de qualidade Velleman® Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia). Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos: - todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas…) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias… (lista ilimitada); - todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.; - danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante; - todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional); - todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento. - todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®; - despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece as condições aqui mencionadas. A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
