Productsoort	Zonnelaadregelaar
Merk	Velleman
Model	SOL30UC12V
Maximale ingangsspanning (zonnepaneel)	28 V
Uitgangsspanning	12 V DC
Maximale ingangsstroom	30 A
Maximale laadstroom	30 A
Bescherming tegen overladen	14.5 V ± 0.4 V
Bescherming tegen diepontlading	10.7 V ± 0.4 V
Afmetingen	160 x 95 x 40 mm
Gewicht	± 350 g
Bedrijfstemperatuur	-25 °C tot +40 °C
Display	LCD: accuspanning, laad-/ontlaadstroom
Beveiligingsfuncties	Overmatige ontlading, overmatige lading, overbelasting, kortsluiting, omgekeerde polariteit
Beoogd gebruik	Laadregeling van 12 V accu met zonnepaneel
Installatie	Binnen, koele en droge plaats, door een gekwalificeerde technicus
Onderhoud	Reinigen met een droge doek, vermijd vocht
Veiligheid	Lees de handleiding, niet aanpassen, alleen binnenshuis gebruiken
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen
Garantie	24 maanden (consument), voorwaarden in handleiding

Veelgestelde vragen - SOL30UC12V VELLEMAN

Hoe installeer ik de regelaar SOL30UC12V?

Bevestig de regelaar op een koele, droge en goed geventileerde plaats met M4x20 schroeven (niet inbegrepen). Sluit eerst de 12 V accu aan (let op polariteit), dan het zonnepaneel, en tenslotte de belasting. Gebruik meeraderige koperen kabels van minimaal 6 mm², strip 5 mm.

Welke beveiligingen zijn ingebouwd?

De regelaar heeft bescherming tegen diepontlading (schakelt belasting uit bij te lage accu), bescherming tegen overladen (schakelt paneel uit bij volle accu), overbelastingsbeveiliging (>30 A), kortsluitbeveiliging en beveiliging tegen omgekeerde polariteit (de regelaar gaat niet aan).

Wat te doen als het display de paneellading niet toont?

Controleer de polariteit van het paneel (keer om indien nodig), de aansluitingen (sluit opnieuw aan), de zonnestraling (herpositioneer het paneel) of de ontkoppeling. Als het probleem aanhoudt, raadpleeg de handleiding.

Hoe de accu aansluiten?

Sluit een oplaadbare 12 V accu aan op de daarvoor bestemde aansluitklem met strikte inachtneming van de polariteit (+ en -). Gebruik kabels met doorsnede ≥6 mm². Keer nooit de polariteit om om onomkeerbare schade te voorkomen.

Hoe een zonnepaneel aansluiten?

Sluit het zonnepaneel aan op de connector gemarkeerd 'zonnepaneel' met inachtneming van de polariteit. Zorg ervoor dat de maximale spanning van het paneel niet hoger is dan 28 V voor dit model. Gebruik korte kabels om verliezen te minimaliseren.

Wat te doen bij omgekeerde polariteit?

Als u de polariteit van de accu, het paneel of de belasting omkeert, gaat de regelaar niet aan (ingebouwde beveiliging). Ontkoppel onmiddellijk, keer de aansluitingen om en sluit correct aan. Dankzij de beveiliging zou er geen schade moeten optreden.

Hoe de belastingschakelaar gebruiken?

De belastingschakelaar maakt het mogelijk om de uitgang naar de DC-belasting aan of uit te schakelen. In normale modus drukt u om de belasting in of uit te schakelen. Bij bescherming tegen diepontlading, na herstel van de accu, drukt u tweemaal om de uitgangsstroom te herstellen.

Wat betekenen de LCD-weergaven?

Het LCD-schakelt tussen drie modi: accuspanning (in V), ontlaadstroom (naar belasting, in A) en laadstroom (van paneel, in A). Gebruik de displayschakelaar om te wisselen.

Hoe los ik een ontbrekende uitgangsstroom op?

Controleer of de belastingschakelaar is ingedrukt (ON). Controleer de accuaansluitingen (polariteit, ontkoppeling). Als de diepontladingsbeveiliging is geactiveerd, ontkoppel de belasting, laad de accu op en activeer de belasting opnieuw met de schakelaar (twee keer indrukken). Als de overbelastingsbeveiliging actief is, zorg ervoor dat de belasting niet hoger is dan 30 A en niet kortgesloten is, en schakel opnieuw in.

Welke accessoires zijn nodig voor een complete installatie?

U heeft een zonnepaneel nodig (niet inbegrepen, max 28 V), een oplaadbare 12 V accu (niet inbegrepen), meeraderige koperen kabels van minimaal 6 mm², en eventueel een DC/AC-omvormer als u een AC-belasting wilt voeden. De regelaar wordt geleverd zonder accessoires.

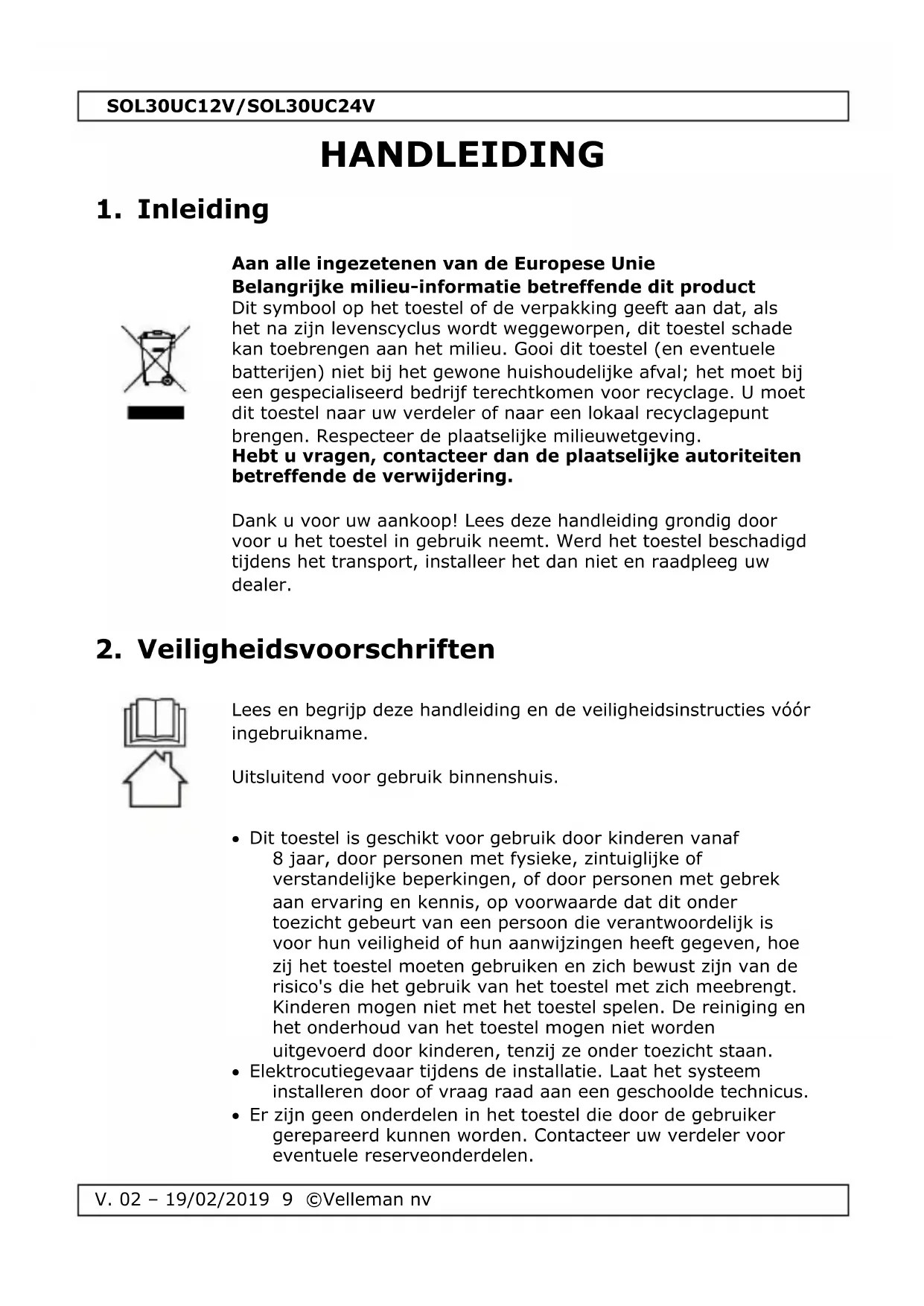

GEBRUIKSAANWIJZING SOL30UC12V VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Uitsluitend voor gebruik binnenshuis.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Elektrocutiegevaar tijdens de installatie. Laat het systeem installeren door of vraag raad aan een geschoolde technicus.
• Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

3. Algemene richtlijnen

• Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	lcd-scherm
2	displaytoets
3	lasttoets
4	behuizing
5	montageplaat

6	bevestigingsgaten
7	aansluitingen zonnepaneel
8	aansluitingen batterij
9	aansluitingen last

Niet meegeleverd.

a	zonnepaneel
b	batterij
c	DC/AC-converter

d	DC-last
e	AC-last

5. Installatie

• Monteer de regelaar op een koele, droge en goed geventileerde locatie met behulp van de 4 montagegaten. Maak vast met M4x20-schroeven (niet meegeleverd).
• Koppel een herlaadbare batterij (niet meegeleverd) van 12 V (SOL30UC12V) of van 24 V (SOL30UC24V) aan aansluiting. Respecteer de polariteit.

Gebruik geïsoleerde, meeraderige koperkabels met een diameter van minstens 6 mm ^2 . Strip 5 mm isolatie van de kabel.

• Koppel het zonnepaneel (niet meegeleverd) aan aansluiting. Zorg ervoor dat het gebruikt zonnepaneel compatibel met deze regelaar is. Respecteer de polariteit bij het aansluiten.
• Koppel tot slot een DC-toestel (niet meegeleverd) aan aansluiting. Zorg ervoor dat de last compatibel met deze regelaar is en uitgeschakeld. Respecteer de polariteit bij het aansluiten.
• Bij het aansluiten van een AC-last (niet meegeleverd), installeer een compatibele DC/AC-convertor (niet meegeleverd) tussen de batterij en de last.

Veroorzaak geen kortsluiting en respecteer de polariteit van de batterij, het zonnepaneel en de last om onherroepelijke schade te vermijden.

• Ontkoppelen van de regelaar: ontkoppel het zonnepaneel, de last en pas dan de batterij.
• Houd de aansluitingen zo kort mogelijk om verlies tegen te gaan.

6. Beveiligingscircuits

• Ontlaadbeveiliging. Bij een te lage spanning zal de stroom naar de last afgesloten worden om beschadiging aan de batterij te vermijden. Ontkoppel de last van de uitgang en wacht tot de batterij opnieuw volledig geladen is.
• Laadbeveiliging. Bij een te hoge spanning zal de stroom naar het zonnepaneel afgesloten worden om beschadiging aan de batterij te vermijden.
• Beveiliging tegen overbelasting. Schakelt in indien de last een stroom eist van meer dan 30 A.
• Kortsluitbeveiliging. Schakelt in bij kortsluiting.

- Beveiliging tegen omgekeerde polariteit. De regelaar schakelt niet in indien er een verkeerde polariteit in het circuit is. Gebruik de regelaar met de correcte polariteit.

7. Gebruik

De lcd-display geeft de batterijspanning, de ontlaadstroom naar de last of de laadstroom weer. Scroll naar de verschillende displays met toets.

2.8 V

Batterijspanning. De lasttoets heeft geen functie.

□ → ↓ 18.8A

Uitgangsstroom van batterij naar DC-last. Geeft 0.00 A aan wanneer de last uitgeschakeld is.

Schakel de uitgangsstroom naar de last in of uit met de lasttoets.

Opmerking: Als u in ontlaadbeveiliging de uitgang naar de last inschakelt, zal de buzzer luiden. Nadat het systeem hersteld is (batterijniveau opnieuw normaal), moet u de lasttoets 2 keer indrukken om de uitgangsstroom naar de last te herstellen.

18.8A

Laadspanning van zonnepaneel naar batterij. De lasttoets heeft geen functie.

8. Problemen en oplossingen

Laadproces is niet weergegeven bij aansluiting zonnepaneel.

Omgekeerde polariteit.

Wissel polariteit.

Slechte aansluiting.

Sluit opnieuw aan.

Onvoldoende zonlicht.

Verplaats zonnepaneel.

Geen uitgang op aansluitingen.

Lasttoets uitgeschakeld.

Druk op de lasttoets.

Batterij niet aangesloten, slechte aansluiting of omgekeerde

polariteit.

Sluit batterij aan, controleer polariteit en aansluiting.

Omgekeerde polariteit last.

Wissel polariteit.

Beveiliging ontlading ingeschakeld.

Ontkoppel last en laad batterij volledig.

Beveiliging kortsluiting of overbelasting ingeschakeld.

Controleer op kortsluiting en of last niet meer dan 30 A eist.

Druk op de lasttoets indien oké.

9. Technische specificaties

ingangsstroom max. 30 A

laststroom max. 30 A

stroom bij nullast....< 25 mA

werktemperatuur....-25 °C - +40 °C

afmetingen 160 x 95 x 40 mm

gewicht ....± 350 g

SOL30UC12V

ingangsspanning.... max. 28 V

beveiligd tegen overbelasting 14.5 V ± 0.4 V

beveiligd tegen diepontlading 10.7 V ± 0.4 V

uitgangsspanning.... 12 VDC

spanningsverlies tijdens laden 13.3 V ± 0.4 V

spanningsverlies tijdens ontladen 12 V ± 0.4 V

SOL30UC24V

ingangsspanning.... max. 50 V beveiligd tegen overbelasting .... 29.0 V ± 0.5 V beveiligd tegen diepontlading .... 21.4 V ± 0.5 V uitgangsspanning.... 24 VDC spanningsverlies tijdens laden .... 26.5 V ± 0.5 V spanningsverlies tijdens ontladen .... 24 V ± 0.5 V

Gebruik dit toestel enkel met originele accessoires.

Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
