Producttype	Timer met relaisuitgang (Kit)
Merk	Velleman
Model	K2579
Voeding	12 V DC gestabiliseerd
Stroomverbruik (uitgang uit)	20 mA
Stroomverbruik (uitgang aan)	55 mA
Relaisuitgang	Wisselcontact, 2 A / 240 V max
Tijdsbereik	Enkele seconden tot 15 minuten (verlengbaar tot 60 minuten)
Tijdinstelling	Instelbare potentiometer (trimmer)
Indicatoren	Status-LED
Bedieningsknoppen	START en STOP (Aan/Uit)
Afmetingen printplaat	35 × 70 mm
Geschat gewicht	50 g
Montagetype	Soldeerset
Benodigd gereedschap	Soldeerbout max 40 W, soldeer 1 mm, zijkniptang
Bedrijfstemperatuur	0 tot 50 °C
Repareerbaarheid	Vervangbare discrete componenten (DIY-kit)
Onderhoud	Geen speciaal onderhoud, beschermen tegen stof
Veiligheid	Relaiscontacten gescheiden van circuit, voorzie HF-ontkoppeling op de voeding

Veelgestelde vragen - K2579 VELLEMAN

Hoe stel ik de timerduur in?

Draai de instelbare potentiometer (trimmer) met de klok mee om de duur te verlengen, of tegen de klok in om deze te verkorten. Het bereik loopt van enkele seconden tot 15 minuten.

Hoe verleng ik de maximale duur tot meer dan 15 minuten?

Vervang de elektrolytische condensator C2 door een hogere waarde. De handleiding geeft aan dat de duur kan worden verlengd tot 60 minuten.

Wat moet ik doen als de timer niet start wanneer ik op START druk?

Controleer de voeding (12 V DC gestabiliseerd) en de polariteit van de componenten (diode, LED, elektrolytische condensator). Zorg ervoor dat de geïntegreerde schakeling correct in de voet is geplaatst.

Kan ik inductieve lasten zoals een motor aansturen met het relais?

Ja, maar het wordt aanbevolen om een ontstoringsfilter op de relaiscontacten te installeren om slijtage door vlambogen te beperken. Het relais kan maximaal 2 A / 240 V aan.

Welke voeding moet ik gebruiken?

Gebruik een gestabiliseerde 12 V DC voeding. Het stroomverbruik is 20 mA (stand-by) tot 55 mA (relais geactiveerd). Zorg voor een goede HF-ontkoppeling op de voeding om interferentie te voorkomen.

Hoe bedraad ik de START/STOP-knoppen op afstand?

Gebruik afgeschermde kabel en beperk de afstand tussen de schakelaars en het circuit. Vermijd externe interferentie door de verbindingen kort te houden.

Hoe monteer ik de set correct?

Volg de montagevolgorde zoals aangegeven in de handleiding: soldeer eerst de diode, dan de weerstanden, de IC-voet, de keramische condensator, de trimmer, de transistor, de elektrolytische condensator, de LED, de drukknoppen, het relais, en plaats tenslotte de IC in de voet. Respecteer de polariteiten.

Wat moet ik doen als de LED niet brandt?

Controleer de polariteit van de LED (anode/kathode) en de aansluitingen. Zorg ervoor dat het circuit onder spanning staat en dat het relais is geactiveerd (de LED brandt samen met het relais).

Het relais maakt een klikkend geluid, is dat normaal?

Ja, er treedt een klik op bij het in- en uitschakelen van het relais. Dat is het normale geluid van het interne mechanisme. Als het geluid gepaard gaat met overmatige trillingen, controleer dan de montage.

Kan ik condensator C2 vervangen om de tijdsduur te wijzigen?

Ja, de waarde van C2 heeft direct invloed op de duur. Het vergroten van de capaciteit verlengt de tijdsduur. Houd echter rekening met de bedrijfsspanning (minimaal 16 V).

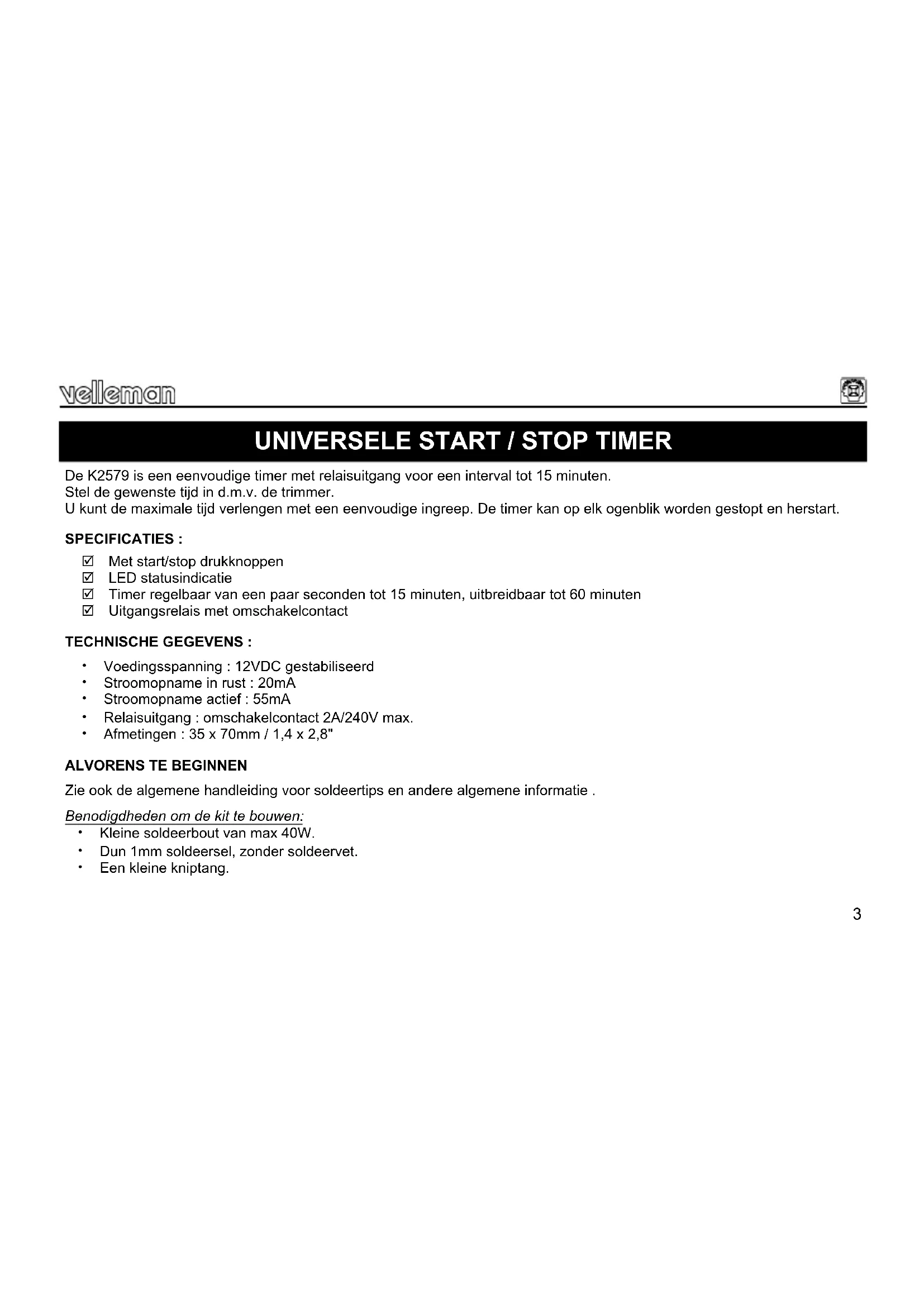

GEBRUIKSAANWIJZING K2579 VELLEMAN

De K2579 is een eenvoudige timer met relaisuitgang voor een interval tot 15 minutes.

Stel de gewensteijd in d.m.v. de trimmer.

U kunt de maximale tijd verlengen met een eenvoudige ingreep. De timer kan op elk ogenblick worden gestopt en herstart.

SPECIFICATIONS :

Met start/stop drukknoppen
LED statusindication
Timer regelbaar van een paar seconden tot 15 minuten, uittbreidbaar tot 60 minuten
Uitgangsrelais met omschakelcontact

Voedingsspanning : 12VDC gestabiliseerd
Stroomopname in rust : 20mA
Stroomopname actief : 55mA
Relaisuitgang : omschakelcontact 2A/240V max.
- Afmetingen : 35 x 70mm / 1,4 x 2,8"

ALVORENS TE BEGINNEN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatatie.

Benodigdheden om de kit te bouwen:

Kleine soldeerbout van max 40W.
Dun 1mm soldeersel, zonder soldeervet.
Eenkleine kniptang.

velleman

1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geillustreerde stuklijst.
3. Gebruik de vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

BOUW

VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLER ALTIJD DE WAARDE VIA DE STUKLIJSTI

Tip: U(Int) de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het maybek dat de fot's niet 100% nauwkeurig zich.

1. Monteer de diode. Let op de polariteit!
2. Monteer de waarstanden.
3. Monteer het IC voetje. Let op de stand van de nok!
4. Monteer de ceramische condensator.
5. Monteer de trimpotentiometer
6. Monteer de transistor.
7. Monteer de electrolytische condensator C2. Let op de polariteit!
8. Monteer de LED. Let op de polariteit!
9. Monteer de drukknoppen.
10. Monteer het relais.
11. Plaats het IC in zijn voetje. Let op de positie van de nok!

12. AANSLUITINGSVoorBEELD

Zie pag 8 van de partlist.

velleman

13. AANSLUITING EN GEBRUIK.

• Sluit het toestel aan op een gestabiliseerde voeding van 12VDC zoals in het voorbeeld
• Draai de trimmer zo ver möglichk in tegenwijzerzin.
• Druk op de START knop. Het relais worden kortstandig geactiveerd.
• De activeringsduur worden bepaald door de stand van de trimmer. Draai de trimmer in wijzerzin om de activeringsduur te verlengen.
  Verhoog de waarde van C2 om de activeringsduur nog te verlennen.
• U kunt het toestel altoed stoppen door een druk op de STOP knop.
• De START en STOP knappen können worden gemonteerd op een afstand. Gebruik afgeschermde kabel, vermijd storing van buitenaf en houd de afstandussen de schakelaars en de PCB zo Klein möglich.
• De timer is uitgerust met een uitgangsrelais dat om veiligheidsreden galvanisch gescheiden is van de rest van schakeling. In het voorbeeld worden de functie van de verschillende pinnen van de relaiscontacten vermeld.
• Als u het relais gebruikt om grote inductieve belastingen te schakelen zoals elektrische motoren of transformatoren, dan kan het nodig+zijn om een ontstoringsnetwork te installereren over de relaiscontacten om de slijtage van die contacten te beperken.

Zorg ervoor dat de voeding van de schakeling voldoende HF ontkoppeld is. Stoorimpulsen die binnendringen langus de voeding konnen de schakeling ongewenst starten of stoppen.
