Produkttyp	Zeitschaltuhr mit Relaisausgang (Bausatz)
Marke	Velleman
Modell	K2579
Stromversorgung	stabilisierte 12 V DC
Stromaufnahme (Ausgang aus)	20 mA
Stromaufnahme (Ausgang ein)	55 mA
Relaisausgang	Wechsler, max. 2 A / 240 V
Zeitbereich	Einige Sekunden bis 15 Minuten (verlängerbar bis 60 Minuten)
Zeiteinstellung	einstellbares Potentiometer (Trimmer)
Anzeigen	Status-LED
Bedientasten	START und STOP (Ein/Aus)
Abmessungen der Leiterplatte	35 × 70 mm
Gewicht (ca.)	50 g
Montageart	Lötbausatz
Erforderliches Werkzeug	Lötkolben max. 40 W, Lötzinn 1 mm, Seitenschneider
Betriebstemperatur	0 bis 50 °C
Reparierbarkeit	austauschbare diskrete Bauteile (DIY-Bausatz)
Wartung	Keine besondere Wartung, vor Staub schützen
Sicherheit	Relaiskontakte vom Stromkreis getrennt, HF-Entkopplung an der Stromversorgung vorsehen

Häufig gestellte Fragen - K2579 VELLEMAN

Wie stelle ich die Zeitdauer des Timers ein?

Drehen Sie das einstellbare Potentiometer (Trimmer) im Uhrzeigersinn, um die Zeit zu verlängern, oder gegen den Uhrzeigersinn, um sie zu verkürzen. Der Bereich reicht von einigen Sekunden bis zu 15 Minuten.

Wie kann ich die maximale Zeit über 15 Minuten verlängern?

Ersetzen Sie den Elektrolytkondensator C2 durch einen höheren Wert. Die Anleitung gibt an, dass die Zeit auf bis zu 60 Minuten verlängert werden kann.

Was tun, wenn der Timer nicht startet, wenn ich START drücke?

Überprüfen Sie die Stromversorgung (stabilisierte 12 V DC) und die Polarität der Bauteile (Diode, LED, Elektrolytkondensator). Stellen Sie sicher, dass der integrierte Schaltkreis richtig in seiner Fassung sitzt.

Kann ich induktive Lasten wie einen Motor mit dem Relais schalten?

Ja, aber es wird empfohlen, einen Entstörfilter an den Relaiskontakten zu installieren, um den Verschleiß durch Lichtbögen zu begrenzen. Das Relais unterstützt max. 2 A / 240 V.

Welche Stromversorgung soll ich verwenden?

Verwenden Sie ein stabilisiertes 12-V-DC-Netzteil. Der Stromverbrauch beträgt 20 mA (Standby) bis 55 mA (Relais aktiv). Sorgen Sie für eine gute HF-Entkopplung an der Stromversorgung, um Störungen zu vermeiden.

Wie verkable ich die START/STOP-Tasten fern?

Verwenden Sie abgeschirmtes Kabel und begrenzen Sie den Abstand zwischen den Schaltern und der Schaltung. Vermeiden Sie externe Störungen, indem Sie die Verbindungen kurz halten.

Wie montiere ich den Bausatz richtig?

Befolgen Sie die in der Anleitung angegebene Montagereihenfolge: Löten Sie zuerst die Diode, dann die Widerstände, die IC-Fassung, den Keramikkondensator, den Trimmer, den Transistor, den Elektrolytkondensator, die LED, die Taster, das Relais und setzen Sie schließlich den IC in seine Fassung. Beachten Sie die Polaritäten.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie die Polarität der LED (Anode/Kathode) und ihre Verbindungen. Stellen Sie sicher, dass die Schaltung unter Spannung steht und das Relais aktiviert ist (die LED leuchtet mit dem Relais).

Das Relais macht ein Klickgeräusch, ist das normal?

Ja, beim Ein- und Ausschalten des Relais tritt ein Klicken auf. Dies ist das normalerweise Geräusch des internen Mechanismus. Wenn das Geräusch von übermäßigen Vibrationen begleitet wird, überprüfen Sie die Montage.

Kann ich den Kondensator C2 austauschen, um die Zeit zu ändern?

Ja, der Wert von C2 beeinflusst direkt die Zeit. Eine Erhöhung der Kapazität verlängert die Zeit. Beachten Sie jedoch die Betriebsspannung (mindestens 16 V).

BEDIENUNGSANLEITUNG K2579 VELLEMAN

TECHNISCHE GEGEVENS :

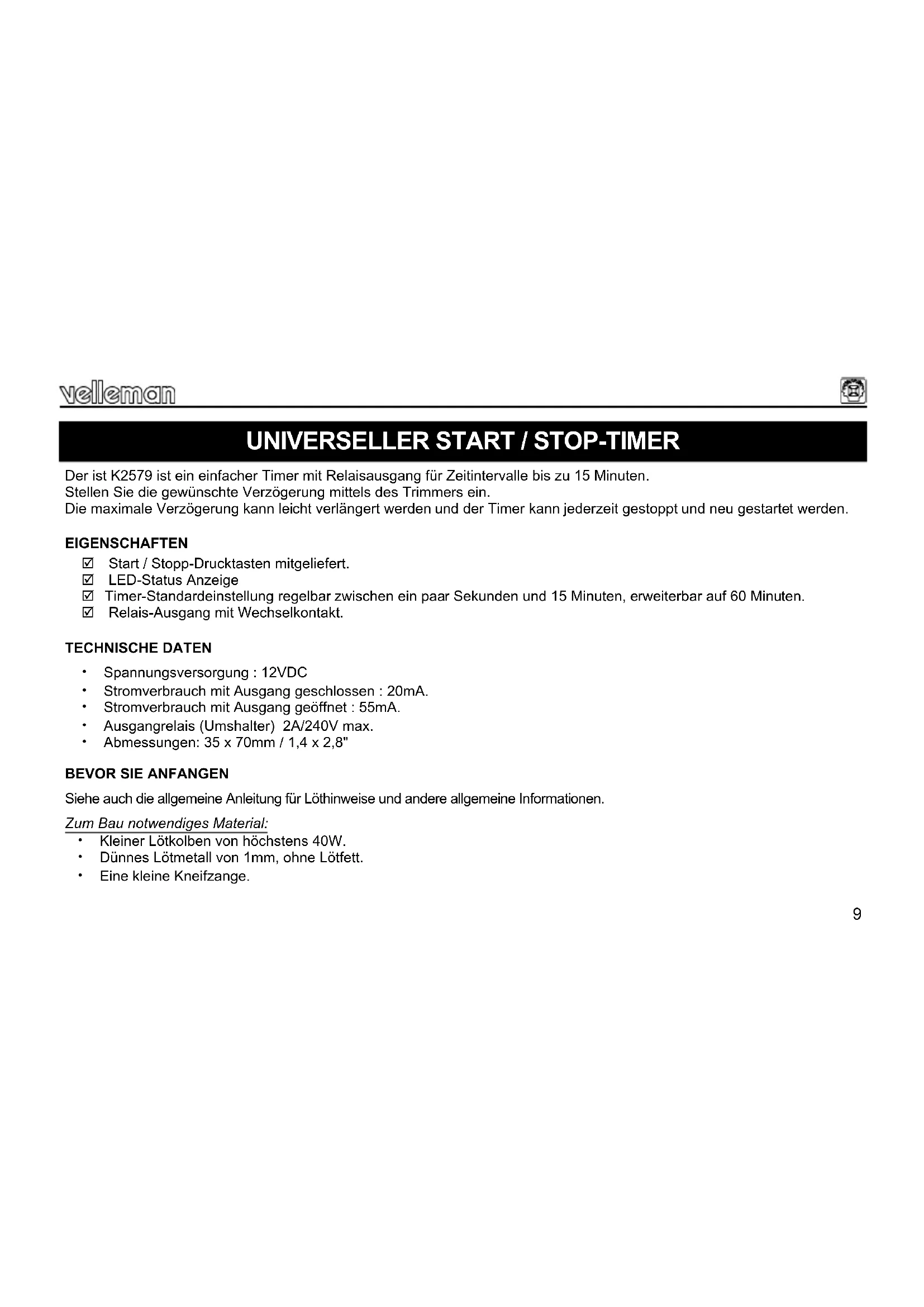

Der ist K2579 ist ein einfacher Timer mit Relaisausgang für Zeitintervalle bis zu 15 Minuten.

Stellen Sie die gewünschte Verzögerung mittels des Trammers ein.

Die maximale Verzogerung kann leicht verlangert werden und der Timer kann jederzeit gestopt und neu gestartet werden.

EIGENSCHAFTEN

Start/Stopp-Drucktastemitgeliefert.
LED-Status Anzeige
Timer-StANDARDinstellung regelbar zwischen ein paar Sekunden und 15 Minuten, erweiterbar auf 60 Minuten.
Relais-Ausgang mit Wechselkontakt.

TECHNISCHE DATEN

• Spannungsvorsorgung : 12VDC
  Stromverbrauch mit Ausgang geschlossen: 20mA.
  Stromverbrauch mit Ausgang geöffnet: 55mA.
  Ausgangrelais (Umshalter) 2A/240V max.
  Abmessungen: 35 × 70mm / 1,4 × 2,8

BEVOR SIE ANFANGEN

Siehe auch die allgemeine Anleitung für Löhinweise und andere allgemeine Informationen.

Zum Bau notwendiges Material:

Kleiner Lottkolben von hochstens 40W.
Dunnes Lötmetall von 1mm, ohne Lötfett.
- Einekleine Kneifzange.

velleman

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stücklste wiedergegeben.
3. Notieren Sie mittels der 2 -Häuschen ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

MONTAGE

Folgen Sie nie blindlings der Reihenfolge der Komponenten im Band. Überprüfen Sie immer den Wert über die Stückliste!

Hinweis: Die Fotos auf der Verpackung konnen als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings possible, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Diode. Achten Sie auf die Polarität!
2. Montieren Sie die Widerstände.
3. Montieren Sie die IC-Fassung. Achten Sie auf die Position des Nockens
4. Montieren Sie die Keramikkondensator.
5. Montieren Sie dass Trimmerpotentiometer.
6. Montieren Sie den Transistor.
7. Montieren Sie den Elektrolytkondensator C2. Achten Sie auf die Polarität!
8. Montieren Sie die LED. Achten Sie auf die polarität!
9. Montieren Sie die Druckknöffe.
10. Montieren Sie die relais.
11. Stecken Sie die IC in ihre fassung. Achten sie auf die Position des Nockens!

12.ANSCHLUSSBEISPIEL

Siehe Seite 8 der Teililiste

velleman

13. BENUTZUNG UND VERBINDUNG

• Verbinden Sie die Einheit mit einer 12VDC stabilisierten-Spannungsversorgung wie in der Abbildung gezeigt wird.
  Drehen Sie den Trimmer vollig gegen den Uhrzeigersinn.
• Drücken Sie auf die START-Taste. Das Relais wird vorübergehend aktiviert.
  Die Position des Trimmers bestimmte die ON-Zeit. Drehen Sie ihn im Uhrzeigersinn um die ON-zeit zu verlangern.
• Vergroßern Sie den C2-Wert für eine)sogar langere Aktivierungsdauer.
  Die Einheit kann jederzeit mit der STOP-Taste gestopt werden.
  Die START- und STOP-Tasten konnen entfernt montiert werden. Achten Sie darauf, dass Sie ein abgeschirmtes Kabel verwenden, vermeiden Sie Störung von außen und versuchen Sie, die Entfernung zwischen den Schaltern und der Platine möglichst kurz zu halten
• Der Timer ist mit einem Relaisausgang, der für zusätzliche Sicherheit vom Rest der Schaltung galvanisch getrennt ist, ausgestattet. Das Anschlussbeispel zeigt de Funktionen der Pins der Relaiskontakte.
• Wenn das Relais verwendet wird um wichtige induktive Lasten, wie elektrische Motoren oder Transformatoren, zu schalten, könnte es notig sein, ein Entlastungsnetzwerk über die Relaiskontakte anzubringen um übermaßigen Kontaktverschleib zu vermeiden

Eine gute HF-Entkoppelung des Netzeils ist wichtig. Über das Netzeil eintretende Impulse konnten den Stromkreis starten oder stoppen, ohne dass es gewünscht wird.
