Produkttyp	Multifunktions-Relais-Modul-Bausatz
Marke	Velleman
Modell	K8015
Kategorie	Controller
Abmessungen der Leiterplatte	87 x 39 x 26 mm
Spannungsversorgung	9-12 V AC oder 12 V DC
Maximale Last	5 A (1100 W/230 V, 550 W/115 V)
Anzahl der Modi	14 verschiedene Modi
Zeitverzögerungsbereich	2 Sekunden bis 12 Tage
Parametersicherung	EEPROM, bleibt bei Stromausfall erhalten
Entstörschaltung	Ja, für Relaiskontakte
Kompatible Lasttypen	Glühlampen, Halogenlampen, Leuchtstofflampen, Lüfter, Summer
Betriebstemperaturen	Nicht angegeben, voraussichtlich für den Innenbereich
Für den Zusammenbau erforderliches Material	Lötkolben max. 40 W, Lötzinn 1 mm, Seitenschneider
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Polarität der Bauteile beachten, geeigneten Lötkolben verwenden, bei Netzspannungsanwendungen vorsichtig sein
Ersatzteile	Nicht einzeln erhältlich, kompletter Bausatz

Häufig gestellte Fragen - K8015 VELLEMAN

Wie programmiere ich Zeit 1 am K8015?

Drücken Sie kurz den Taster. Die Last blinkt einmal und bleibt dann an. Warten Sie die gewünschte Zeit ab, drücken Sie dann erneut kurz. Die Last schaltet aus und blinkt einmal. Bestätigen Sie durch Drücken innerhalb von 5 Sekunden. Die Zeit 1 wird im EEPROM gespeichert.

Welche 14 Modi sind verfügbar?

Die Modi umfassen: Momentkontakt, Ein/Aus-Modus, Einschalt-/Ausschaltverzögerung, Treppenhausbeleuchtung (einfach und zweizeitig), nicht wiedereinschaltbare Verzögerung, Einschaltverzögerung, Verzögerung mit Schutz vor vorzeitigem Wiedereinschalten, Ausschaltverzögerung, Intervallverzögerung, Blinklicht, Blinklicht mit Verzögerung, beliebiges Ein-/Ausschalten, Einschalten beim Loslassen und unterbrechbarer Treppenhausautomat mit zwei Zeiten.

Welche Versorgungsspannung hat das Modul?

Das Modul arbeitet mit einer Spannung von 9-12 V AC oder 12 V DC.

Wie schließe ich eine Last an Niederspannung an?

Schauen Sie im Handbuch nach dem Beispiel für Niederspannungsanschluss: Verbinden Sie Spannungsquelle, Modul und Last in Reihe. Verwenden Sie die dafür vorgesehenen Schraubklemmen.

Was tun, wenn das Modul nach dem Zusammenbau nicht reagiert?

Überprüfen Sie die Polarität der Bauteile (Dioden, LED, Elektrolytkondensatoren), die Position der Kerbe des integrierten Schaltkreises und die Lötstellenqualität. Stellen Sie sicher, dass die Spannungsversorgung korrekt ist (9-12 V AC oder 12 V DC).

Wie verwende ich den Blinkmodus?

Stellen Sie den DIP-Schalter auf den entsprechenden Modus (siehe Tabelle). Drücken Sie den Taster: Die Last blinkt mit 1 Hz, solange der Taster gedrückt wird.

Bleiben die Einstellungen nach einem Stromausfall erhalten?

Ja, die programmierten Verzögerungen werden in einem EEPROM gespeichert und bleiben auch bei Stromausfall erhalten.

Welche maximale Last wird unterstützt?

Die maximale Last beträgt 5 A, also 1100 W bei 230 V oder 550 W bei 115 V.

Wie programmiere ich Zeit 2, ohne Zeit 1 zu ändern?

Befolgen Sie das normale Verfahren für Zeit 1, bestätigen Sie jedoch nicht nach dem Speichern. Fahren Sie direkt mit der Programmierung von Zeit 2 (doppeltes Blinken) fort.

Welches Material wird für den Zusammenbau des Bausatzes benötigt?

Sie benötigen einen Lötkolben von max. 40 W, feines Lötzinn von 1 mm (ohne Säureflussmittel) und einen kleinen Seitenschneider.

BEDIENUNGSANLEITUNG K8015 VELLEMAN

TECHNISCHE GEGEVENS :

• Voedingsspanning : 9-12VAC of 12VDC.
• Max. belasting : 5A (1100W/230V; 550W/115V).
• Afmetingen print (Ixbxh) : 87x39x26mm / 3.4"x1.5"x1.1"

ALVORENS TE BEGINNEN

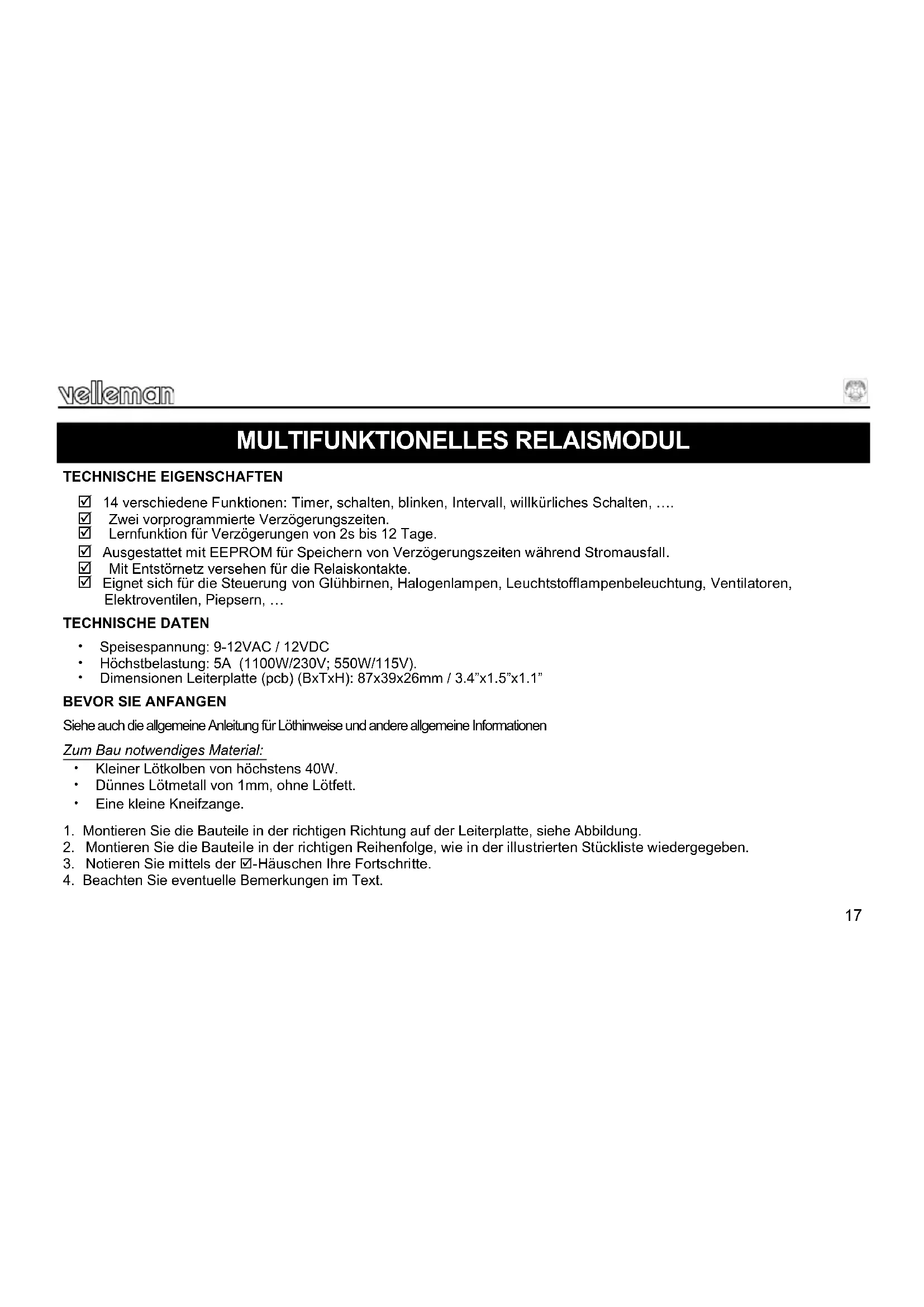

TECHNISCHE EIGENSCHAFTEN

☑ 14 verschiedene Funktionen: Timer, schalten, blinken, Intervall, willkürliches Schalten, ....
Zwei vorprogrammierte Verzögerungszeiten.
☑ Lernfunktion für Verzögerungen von 2s bis 12 Tage.
☑ Ausgestattet mit EEPROM für Speichern von Verzögerungszeiten während Stromausfall.
☑ Mit Entstörnetz versehen für die Relaiskontakte.
☑ Eignet sich für die Steuerung von Glühbirnen, Halogenlampen, Leuchtstofflampenbeleuchtung, Ventilatoren, Elektroventilen, Piepsern, ...

TECHNISCHE DATEN

• Speisespannung: 9-12VAC / 12VDC
• Höchstbelastung: 5A (1100W/230V; 550W/115V).
• Dimensionen Leiterplatte (pcb) (BxTxH): 87x39x26mm / 3.4"x1.5"x1.1"

BEVOR SIE ANFANGEN

Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen

Zum Bau notwendiges Material:

• Kleiner Lötkolben von höchstens 40W.
• Dünnes Lötmetall von 1mm, ohne Lötfett.
• Eine kleine Kneifzange.

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

velleman

MONTAGE

Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt. So wird es Ihnen leichter und werden Sie Fehler vermeiden. Entfernen Sie nacheinander die Bauteile vom Band.

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Diode. Achten sie auf die Polarität!
2. Montieren Sie die Zenerdiode. Achten sie auf die Polarität!
3. Montieren Sie die Dioden D2 bis D5. Achten sie auf die Polarität!
4. Montieren Sie die 1/4W-Widerstände.
5. Montieren Sie die 1/4W-Widerstände.
6. Montieren Sie die Druckknöpfe.
7. Montieren sie die IC-Fassung. Achten Sie auf die Position des Nockens!
8. Montieren Sie die Kondensatoren.
9. Montieren Sie die DIP-Schalter. Achten Sie auf die Richtung! Die Position von Schalter 1 muss mit der '1' auf der Leiterplatte übereinstimmen.
10. Montieren Sie die LED. Achten sie auf die Polarität!
11. Montieren Sie die Transistoren.
12. Montieren Sie das Stiftkopfstück. Schneiden Sie es zurecht, wie in der Abbildung gezeigt wird.
13. Montieren Sie die Schraubconnectoren.
14. Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
15. Montieren Sie den kondensator C5.
16. Montieren Sie die VDRs
17. Montieren Sie die Relais.
18. Montieren Sie die IC in ihre fassung. Achten Sie auf die Position des Nockens!

19. SHUNT FÜR SPITZENUNTERDRÜCKUNG :

Die Schaltung ist mit einem Entstörnetzwerk ausgestattet, um durch das Schalten verursachte Störungen zu unterdrücken. Dieses Netzwerk wird über die Relaiskontakte angelegt (NO oder NC kontakte). Bei sehr kleinen Belastungen kann es notwendig sein, den Shunt zu entfernen.

20. BEDIENUNG

SW1 FUNKTION BESCHREIBUNG
	Momentkontakt	Die Belastung wird eingeschaltet so lange der Druckknopf eingedrückt ist.Anwendungsbereiche:Türklingel, ...
	Ein-/Aus-Funktion	Drücken Sie, um die Belastung einzuschalten. Drücken Sie wiederum, um diese auszuschalten.Anwendungsbereiche:schalten Sie eine schier unbegrenzte Anzahl Druckknöpfe parallel um einen Lichtpunkt oder ein anderes Gerät zu betätigen.
	Start/Stopp Timer	Drücken um einzuschalten. Nachdem die eingestellte Zeit verstrichen ist, schaltet sich die Belastung aus. Drücken Sie hier gleich wann, um die Belastung auszuschalten.Falls der Druckknopf eingedrückt bleibt, schaltet sich die Belastung doch aus, nachdem die Zeit verstrichen ist.Anwendungsbereiche:Allgemeine Anwendungen mit Zeitsteuerung. Tip: verwenden Sie diese Funktion als ‘Ein-/Aus-Funktion’ mit einer sehr langen Verzögerung. Sp wird verhindert, dass Lichtquellen eingeschaltet bleiben, wenn man vergessen hat sie auszuschalten.

velleman

	penhausautomat	Drücken um einzuschalten. Nachdem die eingestellte Zeit verstrichen ist, schaltet sich die Belastung aus. Neues Drücken bei eingeschalteter Belastung startet den Timer aufs Neue.Anwendungsbereiche: Treppenhäuser, Keller, Speicher, Lager, Außenbeleuchtung.
	Treppenhausautomat mit 2 Zeiten.	Drücken um einzuschalten. Kurzes Drücken schaltet ein mit delay1*, langes Drücken mit delay2*. Neues Drücken bei eingeschalteter Belastung startet den Timer aufs Neue. Nach dem Verstreichen der eingestellten Zeit wird die Belastung ausgeschaltet. Falls der Druckknopf eingedrückt bleibt, schaltet sich die Belastung doch aus, nachdem die Zeit verstrichen ist.Anwendungsbereiche: wie oben, aber ermöglicht auch ein ständiges Ein- und Ausschalten der Belastung
	Niet wieder anstellbarer Timer.	Drücken um einzuschalten. Ermeutes Drücken zeigt keine Wirkung. Nach dem Verstreichen der Zeit wird die Belastung ausgeschaltet. Falls der Druckknopf eingedrückt bleibt, schaltet sich die Belastung doch aus nachdem die Zeit verstrichen ist.Anwendungsbereiche: Allgemeine Anwendungen mit Zeitsteuerung.
	Einschaltverzögerung	Eindrücken des Druckknopfs startet den Timer. Nach dem Verstreichen der Zeit schaltet sich die Belastung ein bis der Knopf losgelassen wird.Anwendungsbereiche: Vermeiden Sie unnötiges Ein- und Ausschalten von Lichtquellen gesteuert durch einen Bewegungsdetektor an Haustüren, Einfahrten, Gartenpfäden, ...
	Timer mit vorzeitiger Neustartsicherung	Drücken Sie auf den Knopf um die Belastung während delay1* einzuschalten. Nach dem Verstreichen von delay1* wird die Belastung ausgeschaltet und startet delay2*. Während delay2* arbeitet, kann die Belastung nicht aufs Neue eingeschaltet werden. Nach dem Verstreichen von delay2* kann die Belastung wiederum eingeschaltet werden. Die Belastung schaltet sich nicht wiederum ein nachdem delay2* verstrichen ist, wenn der Druckknopf eingedrückt bleibt.Anwendungsbereiche: Vermeiden Sie den ständigen Betrieb von Heizung, Air-conditioner, TV, Whirl-pool, ...

velleman

	Ausschalt-verzögerung	Drücken Sie auf den Knopf um die Belastung einzuschalten. Wenn der Knopf losgelassen wird, startet der Timer. Erneutes Drücken startet den Timer wiederum und verlängert die Zeit. Nach dem Verstreichen der Zeit schaltet sich die Belastung aus.Anwendungs-bereiche: Eine Pumpe oder einen Ventilator kann man so während einer bestimmten Zeit nach dem Öffnen des Schalters weiterlaufen lassen, um wiederholtes Ein- und Ausschalten zu vermeiden.
	Intervalltimer	Solange der Knopf eingedrückt bleibt, schaltet sich die Belastung während delay1* ein unschaltet sie sich während delay2* aus.Anwendungsbereiche: Rasensprenger, Schwimmbadpumpen, Kompres-sorentwässerung, Ventilation, Auftauen, ...
	Blinkautomat	Solange der Knopf eingedrückt bleibt, schaltet sich die Belastung ein und aus mit einer festen Frequenz von 1Hz.Anwendungsbereiche: Warnblinker, Piepser, ...
	Blinkautomat mit Timer	Eindrücken des Knopfs startet das Blinken wie oben beschrieben. Nach Loslassen des Knopfs startet der Timer. Erneutes Drücken startet den Timer aufs Neue und verlängert das Blinken. Nach dem Verstreichen der Zeit stoppt das Blinken.Anwendungsbereiche: Warnblinker, Piepser, ...
	Willkürlich ein- und ausschalten	Solange der Knopf eingedrückt bleibt, schaltet sich der Ausgang an willkürlichen Zeitpunkten ein- und aus (9 Minuten bis 2,5 St. zwischen jedem Übergang). Der ursprüngliche Zustand beim Eindrücken des Schalters wird auch willkürlich bestimmt.Anwendungsbereiche: Anwesenheit während Ihrer Abwesenheit vortäuschen.
	Einschalten bei Loslassen des Druckknopfs	Die Belastung schaltet sich nach Loslassen des Knopfs ein und der Timer wird gestartet. Erneutes Drücken startet den Timer aufs Neue. Nach dem Verstreichen der Zeit schaltet sich die Belastung aus.Anwendungsbereiche: Lüftung von sanitären Räumen, Steuerung der Spülung von Sanitäranlagen.

velleman

	Ausschaltbarer Treppenhauslicht-automat mit zwei Verzögerungszeiten.	Ein kurzer Druck schaltet die Last ein während Zeit1*, ein langer Druck während Zeit2*.Nach dieser Zeit wird die Last ausgeschaltet, auch wenn der Knopf eingedruckt bleibt.Ein erneuter kurzer Druck, wenn die Last eingeschaltet ist, schaltet diese sofort aus.Anwendung: Treppenhäuser, Keller, Böden, Lagerplätze,...
	Lernfunktion	Die Lernfunktion ermöglicht die Festlegung der Zeitspanne für delay1 und delay2. Siehe unten für die Anwendung dieser Funktion.

21. LERNFUNKTION:

Die Lernfunktion ermöglicht die Festlegung von zwei Zeitverzögerungen zwischen 2s und 12 Tagen. Diese Verzögerungen werden delay1 und delay2 genannt. Bei Verlassen des Werks wird delay1 auf 3 Minuten eingestellt und delay2 auf 30 Minuten. Alle Funktionen verwenden delay1 als Zeitverzögerung, es sei denn, die Funktion verwendet beide oder keine einzige Zeitverzögerung. Sie können beide Zeiten mittels der Lernfunktion nach Belieben anpassen. Die neuen gelernten Zeiten werden in einem EEPROM gespeichert und bleiben bei einer Stromunterbrechung gespeichert.

Erst wird delay1 gespeichert:

Drücken Sie kurz auf den Druckknopf. Die Belastung blinkt 1 x und bleibt danach ständig eingeschaltet.

Das Registrieren der verstrichenen Zeit beginnt.

Warten Sie bis die gewünschte Zeit verstrichen ist.

Drücken Sie wiederum kurz auf den Druckknopf, um das Registrieren zu beenden.

Die Belastung wird ausgeschaltet. Die Belastung wird 1 x blinken.

Um die registrierte Zeit zu bestätigen, müssen Sie den Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken.

Die Belastung wird 1 x zur Bestätigung blinken.

Danach speichern Sie delay2:

Drücken Sie kurz auf den Druckknopf.

Die Belastung blinkt 2 x und bleibt danach ständig eingeschaltet.

Das Registrieren der verstrichenen Zeit beginnt.

Warten Sie bis die gewünschte Zeit verstrichen ist.

Drücken Sie wiederum kurz auf den Druckknopf, um das Registrieren zu beenden.

Die Belastung wird ausgeschaltet.

Die Belastung wird 2 x blinken.

Um die registrierte Zeit zu bestätigen, müssen Sie den Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken.

Die Belastung wird 2 x zur Bestätigung blinken.

Tip: Falls Sie delay2 eine neue Zeit 'lernen' lassen wollen ohne dabei jedoch delay1 anzupassen, dann halten Sie sich an die normale Vorgehensweise, aber bestätigen delay1 nach dem Registrieren nicht. Danach fahren Sie dann ganz einfach mit delay2 fort.

22. ANSCHLUSSBEISPIEL FÜR EINE NIEDERSPANNUNG

23. ANSCHLUSSBEISPIEL FÜR EINE NETZBETRIEBENE APPLIKATION

Beachten Sie die geltenden Sicherheitsvorschriften, wenn Sie die Einheit an die Netzspannung anschließen'
