Producttype	Multifunctioneel relais moduul kit
Merk	Velleman
Model	K8015
Categorie	Controller
Afmetingen printplaat	87 x 39 x 26 mm
Voeding	9-12 V AC of 12 V DC
Maximale belasting	5 A (1100 W/230 V, 550 W/115 V)
Aantal modi	14 verschillende modi
Tijdsvertragingsbereik	2 seconden tot 12 dagen
Opslag van instellingen	EEPROM, behouden bij stroomuitval
Ontstoringscircuit	Ja, voor relaïscontacten
Compatibele belastingstypes	Gloeilampen, halogeenlampen, tl-buizen, ventilatoren, zoemers
Bedrijfstemperaturen	Niet gespecificeerd, schatting binnen gebruik
Benodigd materiaal voor montage	Soldeerbout 40 W max, soldeer 1 mm, zijkniptang
Onderhoud en reiniging	Reinigen met een droge, pluisvrije doek
Veiligheid	Respecteer polariteiten van componenten, gebruik geschikte soldeerbout, let op bij netwerktoepassingen
Reserveonderdelen	Niet apart verkrijgbaar, complete kit

Veelgestelde vragen - K8015 VELLEMAN

Hoe programmeer ik tijd 1 op de K8015?

Druk kort op de drukknop. De belasting knippert één keer en blijft aan. Wacht de gewenste tijd, druk dan opnieuw kort. De belasting gaat uit en knippert één keer. Bevestig door binnen 5 seconden te drukken. Tijd 1 wordt opgeslagen in het EEPROM.

Wat zijn de 14 beschikbare modi?

De modi omvatten: direct contact, aan/uit-modus, vertraging starten/stoppen, trappenhuisverlichting (eenvoudig en twee tijden), niet-herinschakelbare vertraging, inschakelvertraging, vertraging met bescherming tegen voortijdig herinschakelen, uitschakelvertraging, intervalvertraging, knipperlicht, knipperlicht met vertraging, willekeurig aan/uit, inschakelen bij loslaten, en onderbroken trappenhuisautomatiek met twee tijden.

Wat is de voedingsspanning van de module?

De module werkt met een spanning van 9-12 V AC of 12 V DC.

Hoe sluit ik een laagspanningsbelasting aan?

Raadpleeg het voorbeeld van laagspanningsaansluiting in de handleiding: sluit de voedingsbron, de module en de belasting in serie aan. Gebruik de daarvoor bestemde schroefklemmen.

Wat te doen als de module niet reageert na montage?

Controleer de polariteit van componenten (diodes, LED, elektrolytische condensatoren), de positie van de inkeping van de geïntegreerde schakeling, en de kwaliteit van de soldeerverbindingen. Zorg dat de voeding correct is (9-12 V AC of 12 V DC).

Hoe gebruik ik de knipperende modus?

Stel de DIP-schakelaar in op de overeenkomstige modus (zie tabel). Houd de drukknop ingedrukt: de belasting knippert met 1 Hz zolang de knop wordt ingedrukt.

Blijven de instellingen behouden na stroomuitval?

Ja, de geprogrammeerde vertragingen worden opgeslagen in een EEPROM en blijven in het geheugen, zelfs bij stroomuitval.

Wat is de maximale ondersteunde belasting?

De maximale belasting is 5 A, d.w.z. 1100 W bij 230 V of 550 W bij 115 V.

Hoe programmeer ik tijd 2 zonder tijd 1 te wijzigen?

Volg de normale procedure voor tijd 1, maar bevestig niet na het opslaan. Ga direct verder met het programmeren van tijd 2 (dubbel knipperen).

Welk materiaal is nodig om de kit te monteren?

U heeft een soldeerbout van maximaal 40 W, fijn soldeer van 1 mm (zonder zuurvloeimiddel), en een kleine zijkniptang nodig.

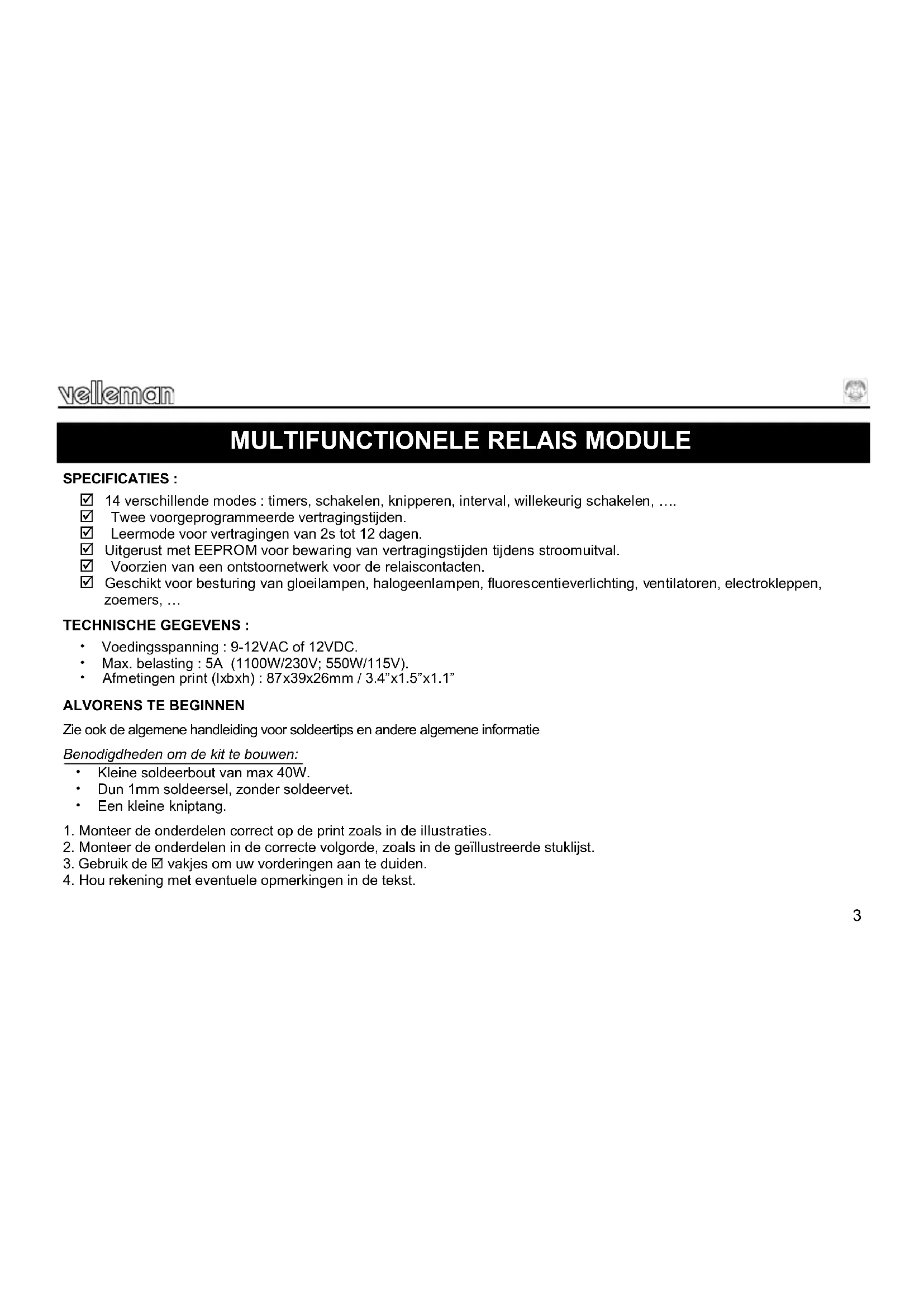

GEBRUIKSAANWIJZING K8015 VELLEMAN

☑ 14 verschillende modes : timers, schakelen, knipperen, interval, willekeurig schakelen, ....
☑ Twee voorgeprogrammeerde vertragingstijden.
☑ Leermode voor vertragingen van 2s tot 12 dagen.
☑ Uitgerust met EEPROM voor bewaring van vertragingstijden tijdens stroomuitval.
☑ Voorzien van een ontstoornetwerk voor de relaiscontacten.
☑ Geschikt voor besturing van gloeilampen, halogeenlampen, fluorescentieverlichting, ventilatoren, electrokleppen, zoemers, ...

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie

Benodigdheden om de kit te bouwen:

• Kleine soldeerbout van max 40W.
• Dun 1mm soldeersel, zonder soldeervet.
- Een kleine kniptang.

1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

velleman

BOUW

Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst. Verwijder de componenten één voor één van de band.

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

1. Monteer de diode D1. Let op de polariteit!
2. Monteer de zenerdiode. Let op de polariteit!
3. Monteer de dioden D2 tot D5. Let op de polariteit!
4. Monteer de 1/4W weerstanden.
5. Monteer de 1/2W weerstanden.
6. Monteer de drukknop.
7. Monteer het IC voetje. Let op de positie van de nok!
8. Monteer de condensatoren.
9. Monteer de dip schakelaar. Let op de oriëntering ! De positie van schakelaar 1 komt overeen met de '1' op de print.
10. Monteer de LED. Let op de polariteit!
11. Monteer de transistors.
12. Monteer de pinhouder. Knip deze op maat zoals aangegeven op de figuur.
13. Monteer de schroefconnectoren.
14. Monteer de electrolytische condensators. Let op de polariteit!
15. Monteer de condensatorer C5.
16. Monteer de VDR's.
17. Monteer de relais.
18. Plaats het IC in zijn voetje. Let op de positie van de nok!

19. SHUNT VOOR PLOPONDERDRUKKING :

De schakeling is uitgerust met een ontstoornetwerk om storingen veroorzaakt door het schakelen te onderdrukken. Plaats de shunt over de normaal gesloten (NC) of de normaal open (NO) contacten volgens de toepassing. Bij zeer kleine belastingen kan het nodig zijn om de shunt te verwijderen.

20. BEDIENINGSMODE

SW1 MODE	BESCHRIJVING
	Momentcontact.	De belasting wordt ingeschakeld zolang de drukknop ingedrukt is.Toepassingen:deurbel,...
	Aan/uit-mode.	Druk om de belasting in te schakelen, druk opnieuw om deze uit te schakelen.Toepassingen:schakel een virtueel onbeperkt aantal drukknoppen parallel om een lichtpunt of ander toestel te bedienen.
	Start/stop timer.	Druk om in te schakelen. Nadat de ingestelde tijd verlopen is, schakelt de belasting uit.Druk op een willekeurig moment om de belasting uit te schakelen. Indien de drukknop ingedrukt blijft, schakelt de belasting toch uit nadat de tijd verstreken is.Toepassingen:Algemene toepassingen met tijdsturing. Hint:gebruik deze mode als ‘Aan/uit-mode’ met een zeer lange vertraging, op deze wijze verhindert men dat lichtbronnen ingeschakeld blijven wanneer men ze vergeet uit te schakelen.
	Trappenhuisautomaat.	Druk om in te schakelen. Na het verstrijken van de ingestelde tijd, schakelt de belasting uit. Opnieuw drukken terwijl de belasting ingeschakeld is, herstart de timer.Toepassingen:trapzalen, kelders, zolders, opslagplaatsen, buitenverlichting

velleman

	Trappenhuisautomaat met twee tijden.	Een korte druk schakelt in met delay1*, een lange druk schakelt in met delay2*. Opnieuw kort of lang drukken herstart de timer. Na het verstrijken van de tijd schakelt de belasting uit, ook indien de knop ingedrukt blijft.Toepassingen: trapzalen, kelders, zolders, opslagplaatsen, buitenverlichting
	Niet-herstartbare timer.	Druk om in te schakelen. Opnieuw drukken heeft geen effect. Na het verstrijken van de tijd zal de belasting uitgeschakeld worden. Indien de drukknop ingedrukt blijft, schakelt de belasting toch uit nadat de tijd verstreken is.Toepassingen: Algemene toepassingen met tijdsturing.
	Inschakelvertraging	De drukknop indrukken start de timer. Na het verstrijken van de tijd schakelt de belasting in tot de knop losgelaten wordt.Toepassingen: Voorkom onnodig in- en uitschakelen van lichtbronnen gestuurd door een bewegingsdetector aan voordeuren, opritten, tuinpaden, ...
	Timer met voortijdige herstartbeveiliging	Druk op de knop om de belasting in te schakelen gedurende delay1*. Na het verstrijken van delay1* wordt de belasting uitgeschakeld en start delay2*. Gedurende delay2* kan de belasting niet opnieuw ingeschakeld worden. Na het verstrijken van delay2* kan de belasting opnieuw ingeschakeld worden. De belasting schakelt niet opnieuw in nadat delay2* verstreken is, wanneer de drukknop ingedrukt blijft.Toepassingen: Verhinder continubedrijf van verwarming, airco, TV, bubbelbad, ...
	Uitschakelvertraging	Druk op de knop om de belasting in te schakelen. Wanneer de knop losgelaten wordt, start de timer. Opnieuw drukken herstart de timer en verlengt de tijd. Na het verstrijken van de tijd schakelt de belasting uit.Toepassingen: Laat toe een pomp of ventilator gedurende een bepaalde tijd na openen van de schakelaar te laten doordraaien, dit om
	Interval timer	Zolang de knop ingedrukt blijft, schakelt de belasting in gedurende delay1* en schakelt uit gedurende delay2*.Toepassingen: Gazonsproeiers, zwembad-pompen, compressor ontwatering, ventilatie, ontdooien, ...

velleman

	Knipperautomaat	Zolang de knop ingedrukt blijft, schakelt de belasting in en uit met een vaste frequentie van 1Hz.Toepassingen:waarschuwingslichten, zoemers, ...
	Knipperautomaat met timer	Het indrukken van de knop start het knipperen zoals hierboven beschreven. Na loslaten van de knop start de timer. Opnieuw drukken herstart de timer en verlengt het knipperen. Na het verstrijken van de tijd stopt het knipperen.Toepassingen:waarschuwingslichten, zoemers, ...
	Willekeurig in- en uitschakelen	Zolang de knop ingedrukt is, zal de uitgang op willekeurige tijdstippen in- en uitschakelen. (9 minuten tot 2.5h tussen elke overgang). De initiele toestand bij het indrukken van de schakelaar wordt ook willekeurig bepaald.Toepassingen:Simuleer aanwezigheid tijdens uw afwezigheid.
	Inschakelen bij loslaten van de drukknop	De belasting schakelt in na loslaten van de knop en de timer wordt gestart. Opnieuw drukken herstart de timer. Na het verstrijken van de tijd schakelt de belasting uitToepassingen:Verluchting van sanitaire ruimtes, sturing van de spoeling van sanitaire installaties.
	Uitschakelbare trappenhuisautomaat met twee tijden	Een korte druk schakelt de belasting gedurende delay1* in. Een lange druk gedurende delay2*. Na het verstrijken van de tijd schakelt de belasting uit, ook indien de knop ingedrukt blijft. Opnieuw een kort druk, terwijl de belasting is ingeschakeld heeft tot gevolg dat deze onmiddelijk wordt uitgeschakeld.
	Leermode	De leermode laat toe de tijdsduur voor delay1 en delay2 vast te leggen. Zie verder voor het gebruik van deze mode.

velleman

21. LEERMODE :

De leermode laat toe twee tijdsvertragingen tussen 2s en 12 dagen vast te leggen. Deze vertragingen worden delay1 en delay2 genoemd. Bij het verlaten van de fabriek werd delay1 op 3 minuten en delay2 op 30 minuten ingesteld.

Alle modes gebruiken delay1 als tijdsvertraging, tenzij de mode beide tijdsvertragingen of geen enkele gebruikt.

U kunt beide tijden door middel van de leermode naar believen aanpassen. De nieuwe aangeleerde tijden worden in een EEPROM opgeslagen en blijven bewaard bij een stroomonderbreking.

Eerst wordt delay1 opgeslagen :

Druk kort op de drukknop. De belasting knippert 1 maal en schakelt daarna continu in.

Het registreren van de verstreken tijd start.

Wacht tot de gewenste tijd verstreken is.

Druk opnieuw kort op de drukknop, om het registreren te stoppen. De belasting wordt uitgeschakeld .

De belasting zal 1 maal knipperen.

Om de geregistreerde tijd te bevestigen dient U de drukknop binnen de 5 seconden na het stoppen van de registratie kort in te drukken.

De belasting zal 1 maal knipperen ter bevestiging.

Daarna slaat U delay2 op :

Druk kort op de drukknop. De belasting knippert 2 maal en schakelt daarna continu in.

Het registreren van de verstreken tijd start.

Wacht tot de gewenste tijd verstreken is.

Druk opnieuw kort op de drukknop, om het registreren te stoppen. De belasting wordt uitgeschakeld.

De belasting zal 2 maal knipperen

Om de geregistreerde tijd te bevestigen dient U de drukknop binnen de 5 seconden na het stoppen van de registratie kort in te drukken.

De belasting zal 2 maal knipperen ter bevestiging.

Hint : Indien U een nieuwe tijd wenst aan te leren voor delay2, zonder echter delay1 aan te passen, volgt U de normale procedure, maar bevestigt U delay1 niet na het registreren. Daarna gaat U gewoon verder met delay2.

22. AANSLUITVOORBEELD VOOR EEN LAAGSPANNINGS - TOEPASSING.

23. AANSLUITVOORBEELD VOOR EEN NETGEVOEDE TOEPASSING

Hou rekening met de geldende veiligheids-voorschriften wanneer U de unit op de netspanning aansluit.
