Producttype	Zonnelaadregelaar
Merk	Velleman
Model	SOL30UC24V
Uitgangsspanning	24 VDC
Max. ingangsspanning	50 V
Max. ingangsstroom	30 A
Max. laadstroom	30 A
Stroom bij nulbelasting	< 25 mA
Overlaadbeveiliging	29,0 V ± 0,5 V
Diepontladingsbeveiliging	21,4 V ± 0,5 V
Spanningsval (opladen)	26,5 V ± 0,5 V
Spanningsval (ontladen)	24 V ± 0,5 V
Bedrijfstemperatuur	-25 °C tot +40 °C
Afmetingen	160 x 95 x 40 mm
Gewicht	± 350 g
Display	LCD (accuspanning, laad-/ontlaadstroom)
Schakelaars	Weergave en laden
Voeding	24 V accu (niet inbegrepen) + zonnepaneel (niet inbegrepen)
Installatie	Binnen, op een koele en droge plaats, door een gekwalificeerde technicus
Onderhoud	Reinigen met een droge doek, geen schurende middelen gebruiken
Herstelbare onderdelen	Geen door de gebruiker te repareren onderdelen
Garantie	24 maanden (particulier), 6 maanden (professioneel gebruik)
Beveiligingsfuncties	Overladen, diepe ontlading, kortsluiting, omgekeerde polariteit, overstroom

Veelgestelde vragen - SOL30UC24V VELLEMAN

Welke aansluitingen moeten worden gemaakt?

Sluit eerst de accu aan (let op de polariteit), dan het zonnepaneel, tenslotte de belasting. Om los te koppelen de volgorde omkeren. Gebruik meeraderige koperen kabels van ten minste 6 mm².

Wat is de uitgangsspanning van de regelaar?

De uitgangsspanning is 24 VDC voor het model SOL30UC24V.

Wat te doen als het display niets weergeeft?

Controleer de polariteit van de accu. Bij omkering gaat de regelaar niet aan. Corrigeer de polariteit.

Hoe lees ik de informatie op het LCD-scherm?

Het display toont de accuspanning (A), de ontlaadstroom (B) of de laadstroom (C). Gebruik de weergaveschakelaar om te schakelen.

Wat is de functie van de laadschakelaar?

De laadschakelaar maakt het mogelijk de uitgang naar de belasting aan te sluiten of los te koppelen. Deze moet twee keer worden ingedrukt na een diepontladingsbeveiliging om de stroom te herstellen.

Hoe bescherm ik de accu tegen diepe ontlading?

De regelaar onderbreekt automatisch de stroom naar de belasting wanneer de accuspanning daalt tot onder 21,4 V (voor 24 V). Koppel de belasting los en laad de accu op.

Welke soorten belasting kunnen worden aangesloten?

U kunt compatibele DC-apparaten (max 30 A) rechtstreeks aansluiten. Voor AC-belasting gebruikt u een geschikte DC/AC-omvormer tussen de accu en de belasting.

Wat te doen bij kortsluiting?

De kortsluitbeveiliging wordt geactiveerd. Controleer of de belasting niet kortgesloten is en niet meer dan 30 A trekt. Druk op de laadschakelaar om te herstellen.

Wat zijn de essentiële veiligheidsmaatregelen?

Gebruik het apparaat alleen binnenshuis. De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Sluit de accu, het paneel of de belasting niet kort. Houd u aan de polariteit.

Heeft de regelaar een garantie?

Ja, de Velleman®-garantie is 24 maanden voor particulier gebruik (6 maanden voor professioneel gebruik), gerekend vanaf de aankoopdatum.

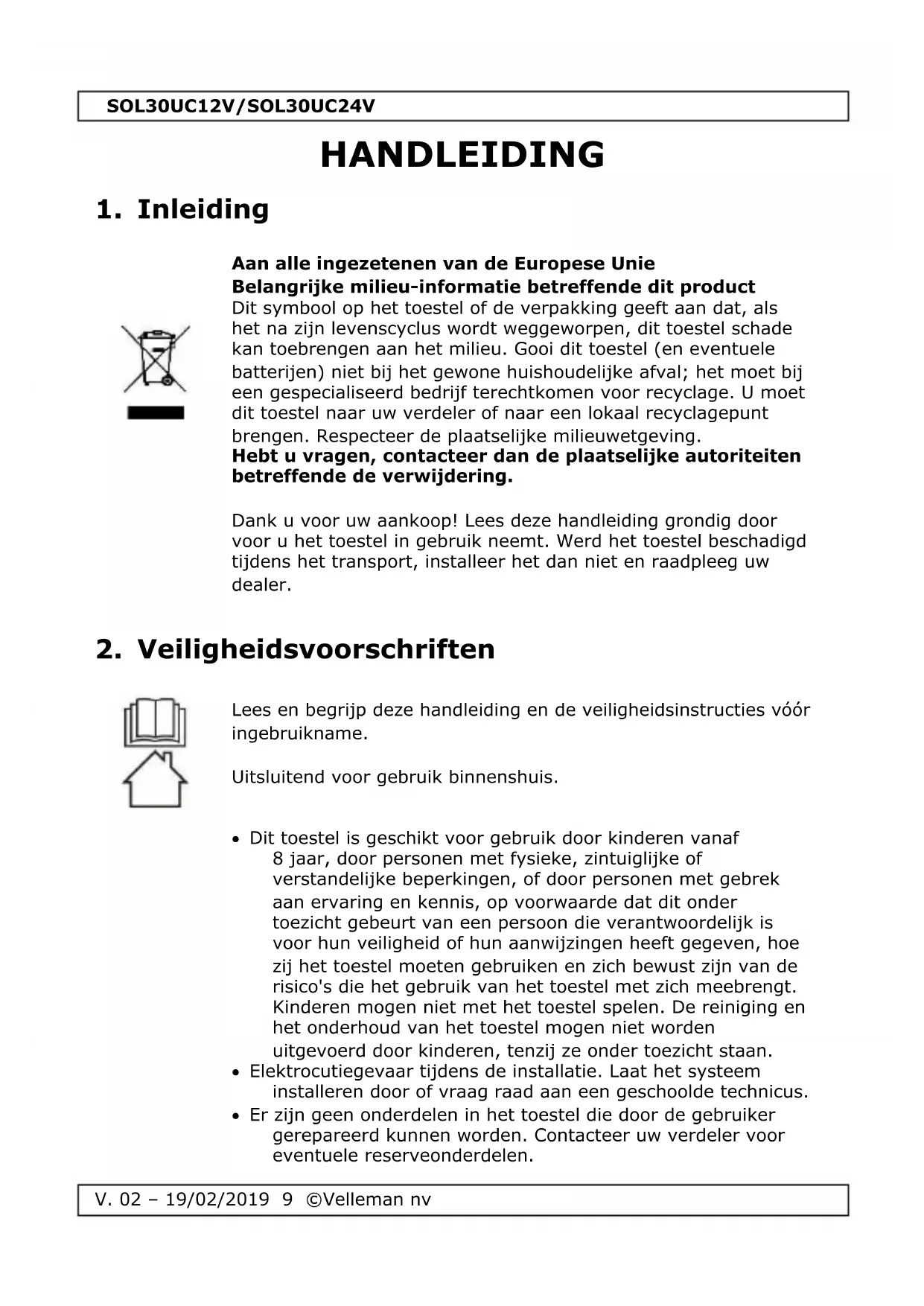

GEBRUIKSAANWIJZING SOL30UC24V VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Uitsluitend voor gebruik binnenshuis.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Elektrocutiegevaar tijdens de installatie. Laat het systeem installeren door of vraag raad aan een geschoolde technicus.
• Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

3. Algemene richtlijnen

• Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	lcd-scherm
2	displaytoets
3	lasttoets
4	behuizing
5	montageplaat

6	bevestigingsgaten
7	aansluitingen zonnepaneel
8	aansluitingen batterij
9	aansluitingen last

Niet meegeleverd.

a	zonnepaneel
b	batterij
c	DC/AC-converter

d	DC-last
e	AC-last

5. Installatie

• Monteer de regelaar op een koele, droge en goed geventileerde locatie met behulp van de 4 montagegaten. Maak vast met M4x20-schroeven (niet meegeleverd).
• Koppel een herlaadbare batterij (niet meegeleverd) van 12 V (SOL30UC12V) of van 24 V (SOL30UC24V) aan aansluiting. Respecteer de polariteit.

Gebruik geïsoleerde, meeraderige koperkabels met een diameter van minstens 6 mm ^2 . Strip 5 mm isolatie van de kabel.

• Koppel het zonnepaneel (niet meegeleverd) aan aansluiting. Zorg ervoor dat het gebruikt zonnepaneel compatibel met deze regelaar is. Respecteer de polariteit bij het aansluiten.
• Koppel tot slot een DC-toestel (niet meegeleverd) aan aansluiting. Zorg ervoor dat de last compatibel met deze regelaar is en uitgeschakeld. Respecteer de polariteit bij het aansluiten.
• Bij het aansluiten van een AC-last (niet meegeleverd), installeer een compatibele DC/AC-convertor (niet meegeleverd) tussen de batterij en de last.

Veroorzaak geen kortsluiting en respecteer de polariteit van de batterij, het zonnepaneel en de last om onherroepelijke schade te vermijden.

• Ontkoppelen van de regelaar: ontkoppel het zonnepaneel, de last en pas dan de batterij.
• Houd de aansluitingen zo kort mogelijk om verlies tegen te gaan.

6. Beveiligingscircuits

• Ontlaadbeveiliging. Bij een te lage spanning zal de stroom naar de last afgesloten worden om beschadiging aan de batterij te vermijden. Ontkoppel de last van de uitgang en wacht tot de batterij opnieuw volledig geladen is.
• Laadbeveiliging. Bij een te hoge spanning zal de stroom naar het zonnepaneel afgesloten worden om beschadiging aan de batterij te vermijden.
• Beveiliging tegen overbelasting. Schakelt in indien de last een stroom eist van meer dan 30 A.
• Kortsluitbeveiliging. Schakelt in bij kortsluiting.

- Beveiliging tegen omgekeerde polariteit. De regelaar schakelt niet in indien er een verkeerde polariteit in het circuit is. Gebruik de regelaar met de correcte polariteit.

7. Gebruik

De lcd-display geeft de batterijspanning, de ontlaadstroom naar de last of de laadstroom weer. Scroll naar de verschillende displays met toets.

12.8 V

Batterijspanning. De lasttoets heeft geen functie.

□ → ↓ 18.8A

Uitgangsstroom van batterij naar DC-last. Geeft 0.00 A aan wanneer de last uitgeschakeld is.

Schakel de uitgangsstroom naar de last in of uit met de lasttoets.

Opmerking: Als u in ontlaadbeveiliging de uitgang naar de last inschakelt, zal de buzzer luiden. Nadat het systeem hersteld is (batterijniveau opnieuw normaal), moet u de lasttoets 2 keer indrukken om de uitgangsstroom naar de last te herstellen.

18.8A

Laadspanning van zonnepaneel naar batterij. De lasttoets heeft geen functie.

8. Problemen en oplossingen

Laadproces is niet weergegeven bij aansluiting zonnepaneel.

Omgekeerde polariteit.

Wissel polariteit.

Slechte aansluiting.

Sluit opnieuw aan.

Onvoldoende zonlicht.

Verplaats zonnepaneel.

Geen uitgang op aansluitingen.

Lasttoets uitgeschakeld.

Druk op de lasttoets.

Batterij niet aangesloten, slechte aansluiting of omgekeerde

polariteit.

Sluit batterij aan, controleer polariteit en aansluiting.

Omgekeerde polariteit last.

Wissel polariteit.

Beveiliging ontlading ingeschakeld.

Ontkoppel last en laad batterij volledig.

Beveiliging kortsluiting of overbelasting ingeschakeld.

Controleer op kortsluiting en of last niet meer dan 30 A eist.

Druk op de lasttoets indien oké.

9. Technische specificaties

ingangsstroom max. 30 A

laststroom max. 30 A

stroom bij nullast....< 25 mA

werktemperatuur....-25 °C - +40 °C

afmetingen 160 x 95 x 40 mm

gewicht ....± 350 g

SOL30UC12V

ingangsspanning.... max. 28 V

beveiligd tegen overbelasting 14.5 V ± 0.4 V

beveiligd tegen diepontlading 10.7 V ± 0.4 V

uitgangsspanning.... 12 VDC

spanningsverlies tijdens laden 13.3 V ± 0.4 V

spanningsverlies tijdens ontladen 12 V ± 0.4 V

SOL30UC24V

ingangsspanning.... max. 50 V beveiligd tegen overbelasting .... 29.0 V ± 0.5 V beveiligd tegen diepontlading .... 21.4 V ± 0.5 V uitgangsspanning.... 24 VDC spanningsverlies tijdens laden .... 26.5 V ± 0.5 V spanningsverlies tijdens ontladen .... 24 V ± 0.5 V

Gebruik dit toestel enkel met originele accessoires.

Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden. - Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
