SOL30UC24V - Contrôleur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de charge solaire (régulateur)
Marque	Velleman
Modèle	SOL30UC24V
Tension de sortie	24 VCC
Tension d'entrée max.	50 V
Courant d'entrée max.	30 A
Courant de charge max.	30 A
Courant à charge zéro	< 25 mA
Protection contre les surcharges	29,0 V ± 0,5 V
Protection contre la décharge profonde	21,4 V ± 0,5 V
Perte de tension (recharge)	26,5 V ± 0,5 V
Perte de tension (décharge)	24 V ± 0,5 V
Température de service	-25 °C à +40 °C
Dimensions	160 x 95 x 40 mm
Poids	± 350 g
Affichage	LCD (tension batterie, courant charge/décharge)
Interrupteurs	Affichage et charge
Alimentation	Batterie 24 V (non incluse) + panneau solaire (non inclus)
Installation	Intérieur, endroit frais et sec, par un technicien qualifié
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Pièces réparables	Aucune pièce réparable par l'utilisateur
Garantie	24 mois (grand public), 6 mois (usage professionnel)
Fonctions de protection	Surcharge, décharge excessive, court-circuit, polarité inversée, surintensité

FOIRE AUX QUESTIONS - SOL30UC24V VELLEMAN

Quels sont les branchements à effectuer ?

Raccordez d'abord la batterie (respecter la polarité), puis le panneau solaire, enfin la charge. Pour débrancher, inverser l'ordre. Utilisez des câbles de cuivre multibrins d'au moins 6 mm².

Quelle est la tension de sortie du régulateur ?

La tension de sortie est de 24 VCC pour le modèle SOL30UC24V.

Que faire si l'afficheur ne montre rien ?

Vérifiez la polarité de la batterie. En cas d'inversion, le régulateur ne s'allume pas. Corrigez la polarité.

Comment lire les informations sur l'afficheur LCD ?

L'afficheur indique la tension de la batterie (A), le courant de décharge (B) ou le courant de charge (C). Utilisez l'interrupteur d'affichage pour basculer.

Quelle est la fonction de l'interrupteur de charge ?

L'interrupteur de charge permet de connecter ou déconnecter la sortie vers la charge. Il doit être enfoncé deux fois après une protection de décharge excessive pour rétablir le courant.

Comment protéger la batterie contre une décharge excessive ?

Le régulateur coupe automatiquement le courant vers la charge lorsque la tension de la batterie descend en dessous de 21,4 V (pour 24 V). Déconnectez la charge et rechargez la batterie.

Quels types de charge peut-on connecter ?

Vous pouvez connecter des appareils CC compatibles (max 30 A) directement. Pour une charge CA, utilisez un convertisseur CC/CA adapté entre la batterie et la charge.

Que faire en cas de court-circuit ?

La protection contre les courts-circuits s'enclenche. Vérifiez que la charge n'est pas court-circuitée et qu'elle ne dépasse pas 30 A. Appuyez sur l'interrupteur de charge pour rétablir.

Quelles sont les précautions de sécurité essentielles ?

Utilisez l'appareil uniquement à l'intérieur. L'installation doit être faite par un technicien qualifié. Ne court-circuitez pas la batterie, le panneau ou la charge. Respectez la polarité.

Le régulateur dispose-t-il d'une garantie ?

Oui, la garantie Velleman® est de 24 mois pour un usage grand public (6 mois pour un usage professionnel), à compter de la date d'achat.

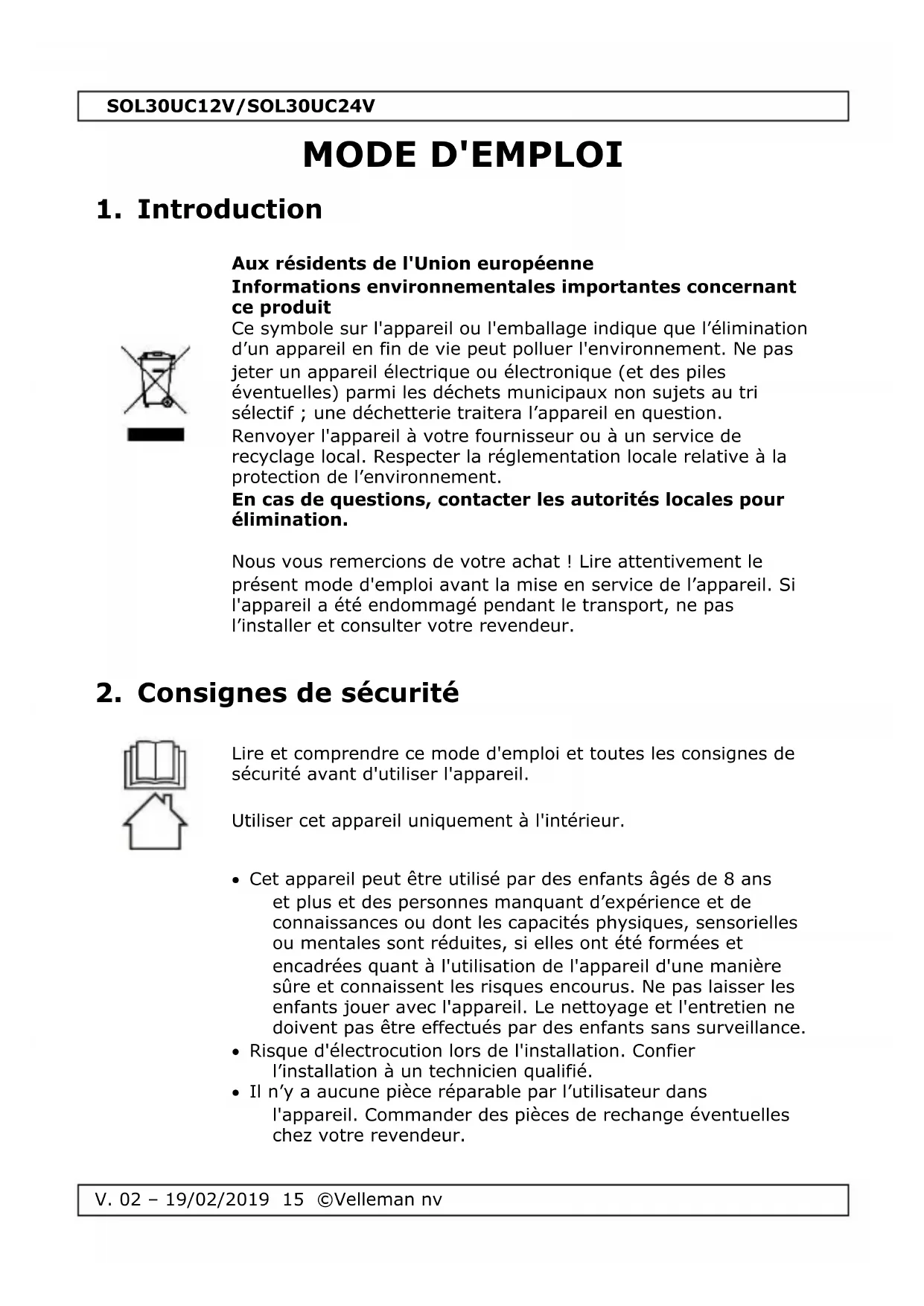

MODE D'EMPLOI SOL30UC24V VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question.

Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser cet appareil uniquement à l'intérieur.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Risque d'électrocution lors de l'installation. Confier l'installation à un technicien qualifié.
• Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	afficheur
2	interrupteur afficheur
3	interrupteur charge
4	couvercle
5	plaquette de montage

6	trous de montage
7	connexionspanneau solaire
8	connexionsbatterie
9	connexions charge

Non inclus.

a	panneau solaire
b	pile
c	convertisseurCC/CA

• Monter le régulateur dans un endroit frais, sec et bien ventilé en insérant une vis M4x20 (vis non incluse) dans chaque trou de montage.
• Raccorder une batterie rechargeable 12 V (SOL30UC12V, non incluse) ou 24 V (SOL30UC24V, non incluse) au connecteur. Respecter la polarité.

Utiliser des câbles en cuivre multibrins isolés d'un diamètre d'au moins 6 mm². Dénuder environ 5 mm du câble.

• Raccorder le panneau solaire (non inclus) au connecteur. S'assurer que le panneau solaire connecté est compatible avec le régulateur. Respecter la polarité.
• Raccorder un appareil CC (non inclus) au connecteur. S'assurer que l'appareil connecté soit compatible avec le régulateur et qu'il soit éteint. Respecter la polarité.
• Lors de la connexion d'une charge CA (non incluse), installer un convertisseur CC/CA compatible (non inclus) entre la batterie et la charge.

Ne jamais court-circuiter ou inverser la polarité de la batterie, du panneau ou de la charge afin d'éviter les endommagements irrévocables.

• Déconnexion du régulateur : déconnecter d'abord le panneau solaire, la charge et enfin la batterie.
• Utiliser des connexions courtes afin de réduire les pertes de courant.

6. Dispositifs de protection

• Dispositif de protection de décharge excessive. Ce dispositif s'enclenche lorsque le niveau de la batterie est trop bas. Le courant vers la charge est coupé afin d'éviter les endommagements à la batterie. Déconnecter la charge du connecteur et patienter jusqu'à ce que la batterie soit entièrement rechargée.

• Dispositif de protection de charge excessive. Ce dispositif s'enclenche lorsque le niveau de la batterie est trop élevé. Le courant provenant du panneau solaire est coupé afin d'éviter les endommagements à la batterie.

• Dispositif de protection contre les surcharges. Ce dispositif s'enclenche lorsque la charge nécessite un courant supérieur à 30 A.

• Dispositif de protection contre les courts-circuits. Ce dispositif s'enclenche lors d'un court-circuit.
• Dispositif de protection contre la polarité inversée. Le régulateur ne s'allume pas en cas de polarité inversée.

7. Emploi

L'afficheur LCD affiche la tension de la batterie (A), le courant de décharge (B) ou le courant de charge (C). Commuter vers les affichages à l'aide de l'interrupteur.

62.8 W

Tension de la batterie. L'interrupteur charge n'a pas de fonction.

□ → ♀ 18.8A

Courant de sortie de la batterie vers la charge CC.

Indique 0.00 A lorsque la charge est déconnectée.

Connector ou déconnecter le courant de sortie vers la charge avec l'interrupteur de charge.

Remarque : La connexion de la sortie vers la charge en mode de protection de décharge excessive fera sonner le buzzer. Après le rétablissement du système (niveau de charge de la batterie normalisé) enfoncer 2 fois l'interrupteur de charge pour rétablir le courant de sortie vers la charge.

18.8A

Courant de charge du panneau solaire vers la batterie. L'interrupteur charge n'a pas de fonction.

8. Problèmes et solutions

Processus de charge n'est pas indiqué lors de la connexion du panneau.

Polarité inversée.

Inverser la polarité.

Déconnexion.

Reconnecter.

Faible ensoleillement.

Repositionner le panneau.

Pas de sortie de courant.

Interrupteur de charge éteint.

Enfoncer interrupteur de charge.

Batterie mal connectée, déconnexion ou polarité inversée.

Connector batterie, contrôler polarité et reconnecter.

Polarité de la charge inversée.

Inverser la polarité.

Protection de décharge excessive enclenchée.

Déconnecter la charge et recharger la batterie.

Protection surcharge ou court-circuit enclenchée.

S'assurer que la charge n'est pas court-circuitée et qu'elle ne n'nécessite pas plus de 30 A. Enfoncer l'interrupteur de charge le cas échéant.

9. Spécifications techniques

courant d'entrée .... max. 30 A

courant de charge.... max. 30 A

courant à charge zéro ....../< 25 mA

température de service....-25 °C - +40 °C

dimensions 160 x 95 x 40 mm

poids....± 350 g

SOL30UC12V

tension d'entrée max. 28 V

protection contre les surcharges.... 14.5 V ± 0.4 V

protection contre la décharge profonde.... 10.7 V ± 0.4 V

tension de sortie....12 VCC

perte de tension pendant la recharge .... 13.3 V ± 0.4 V

perte de tension pendant la décharge....12 V ± 0.4 V

SOL30UC24V

tension d'entrée .... max. 50 V protection contre les surcharges .... 29.0 V ± 0.5 V protection contre la décharge profonde.... 21.4 V ± 0.5 V tension de sortie.... 24 VDC perte de tension pendant la recharge .... 26.5 V ± 0.5 V perte de tension pendant la décharge.... 24 V ± 0.5 V

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
