Type de produit	Contrôleur pour bande LED numérique
Marque	Velleman
Modèle	CHLSC8
Utilisation	Bande LED blanche numérique avec pilote WS2811
Tension d'entrée	12-24 VDC
Pixels contrôlables	Plus de 1024
Mémoire de fonction	Oui
Niveaux de gradation	10
Dimensions (L x H x P)	12,8 x 53 x 4,8 mm
Modes d'animation	20 modes différents
Fonctions principales	Allumer/éteindre, réglage luminosité, vitesse et mode d'animation
Configuration	Via boutons poussoirs intégrés à l'arrière
Protection	Contre l'humidité, les chocs, la chaleur extrême et la poussière
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Garder hors de portée des enfants ; ne pas exposer à la pluie, aux liquides
Compatibilité	Bandes LED numériques SPI 12-24 V (WS2811)
Alimentation	Alimentation externe à tension constante pour LED
Garantie	Selon conditions Velleman (voir notice complète)

FOIRE AUX QUESTIONS - CHLSC8 VELLEMAN

Quelles bandes LED sont compatibles avec le CHLSC8 ?

Le contrôleur est compatible avec les bandes LED blanches numériques utilisant le signal SPI sur 12-24 V, notamment avec le pilote WS2811. Il ne fonctionne qu'avec des bandes LED numériques, pas analogiques.

Comment connecter l'alimentation électrique ?

Connectez une alimentation externe à tension constante pour LED aux câbles rouge (12/24 V) et blanc (GND) de la bande LED. Ne jamais connecter l'alimentation aux câbles blancs en pointillés réservés aux interrupteurs.

Comment configurer le nombre de pixels ?

Éteignez l'interrupteur, appuyez 2 secondes sur le bouton 'mode', puis utilisez les boutons '+' et '-' pour ajuster le nombre de LEDs/pixels. Confirmez avec le bouton 'mode'.

Comment changer les modes d'animation ?

Allumez l'interrupteur, puis appuyez brièvement sur le bouton 'mode' pour parcourir les 20 animations disponibles. La 21e pression revient à la première.

Comment régler la luminosité ?

Éteignez l'interrupteur, appuyez 2 secondes sur le bouton '-/slow', puis appuyez brièvement sur '-' pour choisir l'intensité de 1 (10%) à 10 (100%). Allumez pour vérifier.

Puis-je utiliser plusieurs bandes LED ?

Oui, il est possible d'étendre la bande standard de 5 m avec d'autres bandes. Attention : chaque segment de 5 m nécessite une alimentation des deux côtés.

Comment utiliser un interrupteur externe ?

Connectez un ou plusieurs interrupteurs (non poussoirs) aux deux câbles blancs en pointillés. Le contrôleur permet un allumage/extinction via un interrupteur simple ou bidirectionnel.

Que faire si l'animation ne s'affiche pas correctement ?

Vérifiez le nombre de pixels configuré et le mode de fonctionnement (motif). Ajustez le motif en appuyant 2 secondes sur '+' puis en sélectionnant le bon motif pour votre bande.

Le contrôleur a-t-il une mémoire de fonction ?

Oui, le CHLSC8 conserve les réglages (mode, luminosité, vitesse) même après une coupure d'alimentation.

Comment réinitialiser le contrôleur ?

Il n'y a pas de réinitialisation directe. Vous pouvez reconfigurer chaque paramètre (motif, pixels, luminosité) en suivant les étapes de configuration dans la notice.

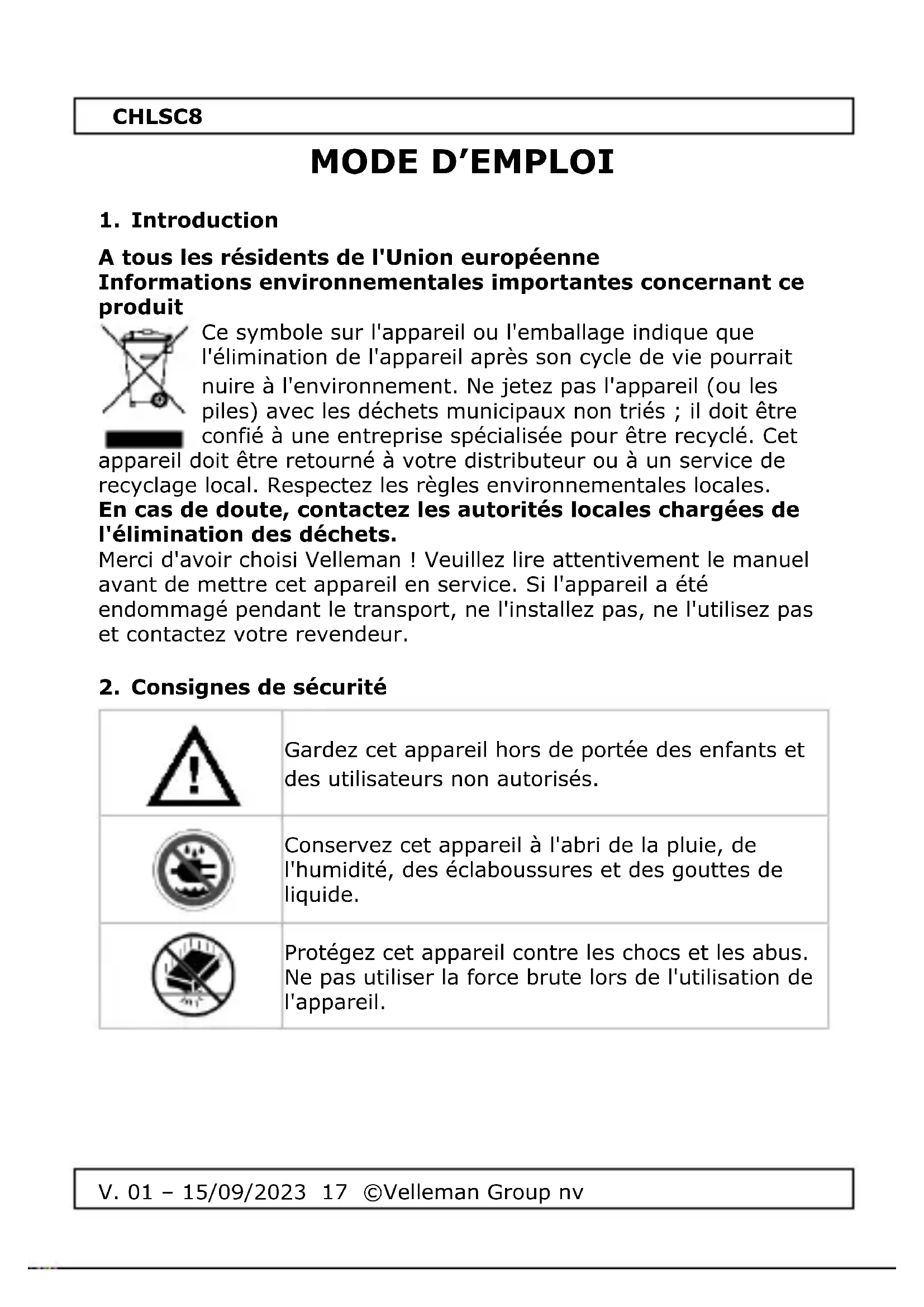

MODE D'EMPLOI CHLSC8 VELLEMAN

A tous les résidents de l'Union Européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination de l'appareil après son cycle de vie pourrait nuire à l'environnement. Ne jetez pas l'appareil (ou les piles) avec les déchets municipaux non triés ; il doit être confié à une entreprise spécialisée pour être recyclé. Cet

appareil doit être returné à votre distributeur ou à un service de recyclage local. Respectez les règles environnementales locales.

En cas de doute, contactez les autorités locales charges de l'élimination des déchets.

Merci d'avoir choses Velleman! Veuillez dire attentivement le manuel avant demettre cet appeareil en service. Si l'appareil a ete endommagé pendant le transport, ne I'installez pas, ne I'utilisez pas et contactez votre revendeur.

2. Consignes de sécurité

Gardez cet apparéil hors de portée des enfants et des utilisateurs non autorisés.

Conservez cet apparéil à l'abri de la pluie, de l'humidité, des éclaboussures et des gouttes de liquide.

Protégéz cet apparéil contre les chocs et les abus. Ne pas utiliser la force brute lors de l'utilisation de l' apparéil.

CHLSC8

Protégez l'appareil contre la chaleur extrême et la poussière.

3. Lignes directrices generales

Reportez-vous à la garantie de service et de qualité de Velleman Group NV® qui figure dans les dernières pages de ce manuel.

• Familiarisez-vous avec les fonctions de l'appareil avant de l'utiliser.
• Toute modification de l'appareil est interdite.
  N'utilisez l'appareil que pour l'usage auquel il est destiné. L'utilisation non autorisée de l'appareil annule la garantie.

4. Caracteristiques et specifications

• convient pour : uniquement pour les bandes LED numériques
• mode de fonctionnement : allumer/éteindre via 1 interrupteur externe ou 2 interrupteurs via une connexion pour un interrupteur bidirectionnel
• note : ne fonctionne qu'avec des interrupteurs, pas avec des boutons-poussoirs
• modes de configuration : luminosité, changement de mode (20 modes différents), vitesse du mode

5. Vued'ensemble

Reportez-vous aux illustrations de la page 2 de ce manuel.

1. Câble de connexion de la bande LED
2. 2 cables blancs en pointillés. Connexion à un ou plusieurs interrupteurs externes
3. Bouton poussoir "+/speed"
4. Bouton poussoir "mode"
5. Bouton poussoir "-/slow"
6. Cable blanc connecté à la bande LED. Connector à 0VDC/GND
7. Cable rouge connecté à la bande LED. Connector à 12VDC

V. 01 - 15/09/2023 18 ©Velleman Group nv

CHLSC8

6. Fonctionnement

Ne connectez le contrôleur qu'à des bandes de LED blanches numériques qui fonctionnent avec le signal numérique SPI sur 12V et 24V. Le contrôleur a été développé pour fonctionner avec les circuits de pilotage de LED WS2811.

N'utilise qu'une seule source d'alimentation pour l'ensemble de l'installation et reliez les connexions à la terre (GND).

6.1 Connexion physique

1. Connectez la ruban à LEDau contrôleur via le connecteur externedédié.

2. Câble rouge : 12V (ou 24V)

3. Câble vert : Signal data

4. Câble blanc : 0V ou GND

5. Connectez une alimentation externe à tension constante pour LED aux cables externes rouge et blanc de la ruban à LED.

6. Connectez un ou plusieurs interrupteurs externes via les deux cables blancs en pointillés.

Se référer aux illustrations des pages 3 et 4 de ce manuel.

Attention: ne jamais connecter l'alimentation électrique à ces câbles! Cela endommagerait le contrôleur.

1. Il est possible d'étendre la ruban à LEDblanche numérique standard de 5 m avec d'autres bandes LED blanches numériques.

Reportez-vous aux illustrations de la page 5 de ce manuel.

Attention : Chaque ruban à LEDde 5 mètres nécessite des connexions d'alimentation des deux côtés !

6.2 configuration

L'installation et la configuration doivent être effectuées avant d'inverter le contrôleur derrière le commutateur. La configuration peut être effectue via les boutons poussoirs intégrés à l'arrière du contrôleur.

Ajuster le mode de fonctionnement :

CHLSC8

Ce contrôleur peut contrôler différents types de bandes LED numériques. Ce réglage peut être modifié en suivant les étapes suivantes :

1. Éteindre l'interrupteur ou les interrupteurs.
2. Appuyer 2 secondes sur le bouton-poussoir "+"/speed". Un feu de circulation s'allume alors avec un certain motif. Chaque fois que vous appuyez sur le bouton "+"/speed", le motif change.

Les motifs sont les suivants :

1234 => sélection pour les bandes LED numériques de couleur blanche
1324
2134
3124
2314
mode par 2 LED
mode par 3 LED

1. Activez l'interrupteur ou les interrupteurs pour vérifier l'effet.

Ajuster le nombre de pixels :

Le nombre de pixels doit être configuré pour obtenir une animation/agréable et complète. Cela peut être fait en suivant les étapes suivantes :

1. Éteindre l'interrupteur ou les interrupteurs.
2. Appuyez 2 secondes sur le bouton mode. Le nombre de LEDs s'allume. Vous pouvez maintainant augmenter ou réduire le nombre de LEDs/pixels.

Extension: appuyer sur le bouton-poussoir "+"/speed".
Raccourcir:appuyer sur le bouton"-/slow".

Confirmez la sélection en appuyant brievement sur le bouton de mode.

Régler l'intensité :

L'intensité lumineuse peut être réglée lors de la configuration en suivant les étapes suivantes :

1. Éteindre l'interrupteur ou les interrupteurs.
2. Appuyer 2 secondes sur le bouton-poussoir "-/slow".

Il est possible de configurer l'intensité en fonction du

CHLSC8

Nombre de LED (1 à 10, ou 1 = 10% et 10 = 100%) en appuyant brievement sur le bouton-poussoir "-/slow".

1. Allumez l'interrupteur ou les interrupteurs pour vérifier l'intensité.

Ajuster les animations (modes) :

Le contrôleur dispose de 20 animations différentes. Une animation peut être sélectionnée une fois lors de la configuration.

1. Allumez l'interrupteur ou les interrupteurs.
2. La première animation s'affiche. Une pression sur le bouton-poussoir de mode permet de changer d'animation. Il existe 20 animations différentes. La 21e fois, vous retrouvrez la première animation.

Ajuster la vitesse :

La vitesse d'animation peut être configurée une fois lors de l'installation.

Augmenter la vitesse :

1. Allumez l'interrupteur ou les interrupteurs.
2. Appuyer sur le bouton-poussoir "+"/speed" pour augmenter la vitesse.

Diminuer la vitesse :

1. Allumez l'interrupteur ou les interrupteurs.
2. Appuyer sur le bouton-poussoir "-/slow" pour diminuer la vitesse.

7. Spécifications techniques

Propriétés physiques
Profondeur du gradateur LED	4,8 mm
Hauteur du variateur de luminière	53 mm
Nombre de niveaux de gradation	10
Largeur du gradateur de LED	12,8 mm

CHLSC8

Données générales
A utiliser avec	Couleur unique (blanc) avec WS2811
Pixels contrôlables	>1024
Fonction mémoire	oui
Plage de gradation	0-100 %
Tension d'entrée nominale VDC	12-24 V

N'utilisez cet apparéil qu'avac des accessoires d'origine. Velleman Group nv ne peut être tenu responsable en cas de dommages ou de blessures résultat d'une utilisation (incorrecte) de cet apparéil. Pour plus d'informations concernant ce produit et la dernière version de ce manuel, veuillez consulter notre site web www.velleman.eu. Les informations containues dans ce manuel peuvent être modifiées sans préavis.

© AVIS DE DROIT D'AUTEUR

Le copyright de ce manuel est la propriété de Velleman Group nv. Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne peut être copieé, reproduite, traduite ou réduite sur un support électronique ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.
