CHLSC8 - Controlador VELLEMAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador para tira LED digital
Marca	Velleman
Modelo	CHLSC8
Uso	Tira LED blanca digital con controlador WS2811
Tensión de entrada	12-24 VDC
Píxeles controlables	Más de 1024
Memoria de función	Sí
Niveles de atenuación	10
Dimensiones (L x A x P)	12,8 x 53 x 4,8 mm
Modos de animación	20 modos diferentes
Funciones principales	Encender/apagar, ajuste de luminosidad, velocidad y modo de animación
Configuración	Mediante botones pulsadores integrados en la parte trasera
Protección	Contra la humedad, golpes, calor extremo y polvo
Mantenimiento y limpieza	Limpiar con un paño seco y suave; no utilizar productos abrasivos
Seguridad	Mantener fuera del alcance de los niños; no exponer a la lluvia, líquidos
Compatibilidad	Tiras LED digitales SPI 12-24 V (WS2811)
Alimentación	Fuente de alimentación externa de tensión constante para LED
Garantía	Según condiciones de Velleman (ver manual completo)

Preguntas frecuentes - CHLSC8 VELLEMAN

¿Qué tiras LED son compatibles con el CHLSC8?

El controlador es compatible con las tiras LED blancas digitales que utilizan la señal SPI en 12-24 V, especialmente con el controlador WS2811. Solo funciona con tiras LED digitales, no analógicas.

¿Cómo conectar la alimentación eléctrica?

Conecte una fuente de alimentación externa de tensión constante para LED a los cables rojo (12/24 V) y blanco (GND) de la tira LED. Nunca conecte la alimentación a los cables blancos discontinuos reservados para los interruptores.

¿Cómo configurar el número de píxeles?

Apague el interruptor, presione 2 segundos el botón 'mode', luego use los botones '+' y '-' para ajustar el número de LEDs/píxeles. Confirme con el botón 'mode'.

¿Cómo cambiar los modos de animación?

Encienda el interruptor, luego presione brevemente el botón 'mode' para recorrer las 20 animaciones disponibles. La 21.ª pulsación vuelve a la primera.

¿Cómo ajustar la luminosidad?

Apague el interruptor, presione 2 segundos el botón '-/slow', luego presione brevemente '-' para elegir la intensidad de 1 (10%) a 10 (100%). Encienda para verificar.

¿Puedo usar varias tiras LED?

Sí, es posible extender la tira estándar de 5 m con otras tiras. Atención: cada segmento de 5 m requiere alimentación en ambos lados.

¿Cómo usar un interruptor externo?

Conecte uno o varios interruptores (no pulsadores) a los dos cables blancos discontinuos. El controlador permite encender/apagar mediante un interruptor simple o bidireccional.

¿Qué hacer si la animación no se muestra correctamente?

Verifique el número de píxeles configurado y el modo de funcionamiento (patrón). Ajuste el patrón presionando 2 segundos en '+' y luego seleccionando el patrón correcto para su tira.

¿El controlador tiene memoria de función?

Sí, el CHLSC8 conserva los ajustes (modo, luminosidad, velocidad) incluso después de un corte de alimentación.

¿Cómo reiniciar el controlador?

No hay un reinicio directo. Puede reconfigurar cada parámetro (patrón, píxeles, luminosidad) siguiendo los pasos de configuración en el manual.

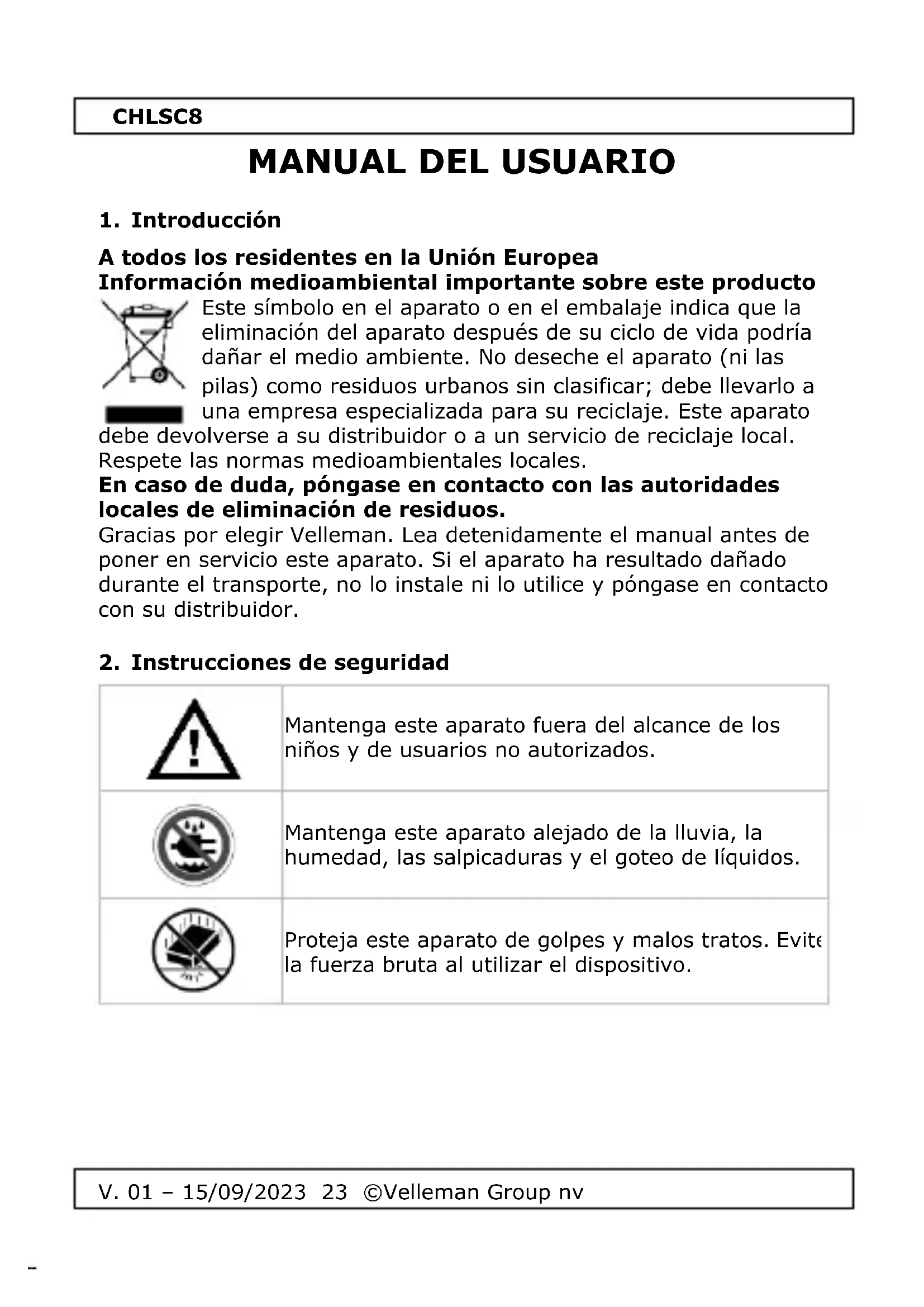

MANUAL DE USUARIO CHLSC8 VELLEMAN

A todos los residentes en la Unión Europea

Información medioambiental importante sobre este producto

Este símbolo en el aparato o en el embalaje indica que la eliminación del aparato después de su ciclo de vida podrá darñar el medio ambiente. No deseche el aparato (ni las pilas) como residuos urbanos sin clasificar; debenleararlo a unaEmpresa especializada para su reciclaje. Este aparato

debe devolverse a su distribuidor o a un service de reciclaje local.

Respete las normas medioambienteles locales.

En caso de duda,pongase en contacto con las autoridades locales de eliminacion de residuos.

Gracias por:Elegir Velleman. Lea detenidamente el manual antes deponer en serviceo este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilise ypongase en contacto con su distribuidor.

2. Instrucciones de seguridad

A!	Mantenga este aparato fuera del alcance de los niños y de sistemas no autorizados.
B!	Mantenga este aparato alejado de la lluvia, la humedad, las salpicaduras y el goteo de láquidos.
C!	Proteja este aparato de golpes y malos tratos. Evite la fuerza bruta al utiliser el dispositivo.

CHLSC8

Proteja el aparato contra el calor extremo y el pinto

3. Directrices generales

Consulte la garantía de servicios y calidad del Grupo Velleman NV® en las ultimas páginasas de este manual.

• Familiaríçese con las functions del aparato antes de utiliser.
• Queda prohibidarialquiermodificaciondelaparato.
• Utilice el aparato solo para los fines previstos. El uso no autorizzato del aparato anulará la garantía.

4. Caracteristicas y specifications

• Adecido para: sólo para tiras LED digitales
• modo de funciona: encendido/apagado mediante 1 interruptor externo o 2 interruptores mediante conexión para interruptor bidirectional
  -nota:sólofuncionaconinterruptores,no mediantepulsadores
• modelos de configuración: brill, cambio de modelos (20 modelos differentes), velocidad de los modelos

5. Visión general

Consulte las ilustraciones de la page 2 de este manual.

1. Cable de connexion de la tira LED
2. 2 cables blancos punteados. Conexión a interruptor o interruptores externos
3. "Pulsador "+/speed"
4. "Pulsador "mode"
5. "Pulsador "-/slow"
6. Cable blanco conectado a la tira de LED. Conectar a 0VDC/GND
7. Cable rojo connectado a la tira de LED. Conectar a 12VDC

CHLSC8

6. Operación

Conecte el controlador únicamente a tiras de LED blancas digitales que funciona con la seals digital SPI en 12V y 24V. El controlador está desarrollado para trabajo con el WS2811 LED driver ICs. Utilice sólo 1 fuente de alimentacion para toda la instalacion y conecte las connexiones a tierra (GND).

6.1 ConexiónFsica

1. Conecta la tira de LED con el controlador a工程技术 del conductor externo dedicado.

2. Cable rojo: 12V (o 24V)

3. Cable verde: Senal de datos

4. Cable blanco: 0V o GND

5. Conecta una fuente de alimentación LED externa de tension constante a los cables rojo y blanco externos de la tira LED.

6. Conecte uno o variedo interruptores externos a工程技术 de los 2 cables blancos punteados.

Consulte las ilustraciones de las páginas 3 y 4 de este manual.

Advertencia: inunca conecte la fuente de alimentacion a这些 cables! Este dañará el controlador.

1. Es possible ampliar la tira LED blanca digital estándar de 5 m con más tiras LED blancas digitales.

Consulte las ilustraciones de la page 5 de este manual.

Advertencia: Cada tira LED de 5 metros necesita conexiones de alimentacion en ambos lados.

6.2 configuración

La instalación y la configuración deben realizarse antes de instalar el controlador detrás del interruptor. La configuración pueda realizarse mediante los pulsadores integrados en la parte trasera del controlador.

Ajuste el modo de funciona:

CHLSC8

Este controlador puede controlar algunos temas de tiras LED digitales. Este ajuste se puedaCambiar mediante los siguientes pasos:

1. Apaga el interruptor o interruptores.
2. Pulse durante 2segundos el pulsador "+/speed".

Ahora se enciende una luz de marcha con un patron

determinado. Con cada pulsación del botón "+"/speed", el patron cambiará.

los patrones son:

• 1234 => selección para tiras LED digitales de color blanco
  1324
  2134
  3124
  2314
• modo por 2 LED

• modo por 3 LED

• Enciende el interruptor o interruptores para comprobar el efecto.

Ajusta el número de pixeles:

El número de pixeles debe configurarse para Obtener una animación bonita y completa. Este se pueda hacer a工程技术 de los siguientes pasos:

1. Apaga el interruptor o interruptores.

2. Pulse durante 2segundos el botón de modo. Se encenderá el número de LEDs. Ahora peut ampliar o reducir el número de LED/pixelles

3. Extender: pulsar el botón +/-speed".

4. Acortar: pulse el botón "-/slow".

Confirme la selección pulsando brevamente el botón de modo.

Ajusta la intensidad:

La intensidad de la luz puede ajustarse durante la configuración mediante los siguientes pasos:

1. Apaga el interruptor o interruptores.
2. Pulse durante 2segundos el boton "-/slow".

Puede configurar la intensidad en función del número de LED (de 1 a 10, donde 1 = 10% y 10 = 100% ) presionando brevemente el pulsador "-/slow".

CHLSC8

1. Encienda el interruptor o interruptores para comprobar la intensidad.

Ajusta las animaciones (modos):

El controlador dispone de 20 animaciones différentes. Se可以选择ar una animacion una vez durante la configuracion.

1. Enciende el interruptor o interruptores.
2. Se做不到a la prima animacion. Al pulsar el boton de modo cambiara la animacion.

Hay 20 animaciones differentes. La 21^a vez se recupera la primera animacion.

Ajusta la velocidad:

La velocidad de animacionuede configurarse una vez durante la instalacion.

Aumenta la velocidad:

1. Enciende el interruptor o interruptores.
2. Pulse el botón +/-speed" paraacular la velocidad.

Disminuye la velocidad:

1. Enciende el interruptor o interruptores.
2. Pulse el botón "-/slow" para reducir la velocidad.

7. Especificaciones sociales

Propietades físicas
Profundidad del regulator LED	4,8 mm
Led dimmer alta	53 mm
Número de niveles de regulación	10
Ancho del regulator LED	12,8 mm
Datas generales
Para utiliser con	Monocular (blanco) con WS2811
Píxeles controlables	>1024
Función de memoria	sí
Gama de regulación	0-100 %
Tensión nominal de entrada VDC	12-24 V

CHLSC8

Utilice este aparato sólo con accesorios originales. El Grupo Velleman nv no se hace responsable en caso de daños o lesiones derivados del uso (incorrecto) de este aparato. Para Obtener más información sobre este producto y laULTIMA version de este manual, visite nuestro situ web www.velleman.eu. La información de este manual está sujeta a Cambios sin previo avis.
