Producttype	Digitale LED-stripcontroller
Merk	Velleman
Model	CHLSC8
Gebruik	Digitale witte LED-strip met WS2811 driver
Ingangsspanning	12-24 VDC
Bestuurbare pixels	Meer dan 1024
Functiegeheugen	Ja
Dimniveaus	10
Afmetingen (L x H x D)	12,8 x 53 x 4,8 mm
Animatiemodi	20 verschillende modi
Hoofdfuncties	Aan/uit, helderheid, snelheid en animatiemodus instellen
Configuratie	Via ingebouwde drukknoppen aan de achterzijde
Bescherming	Tegen vocht, schokken, extreme hitte en stof
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen schurende producten gebruiken
Veiligheid	Buiten bereik van kinderen houden; niet blootstellen aan regen of vloeistoffen
Compatibiliteit	Digitale SPI LED-strips 12-24 V (WS2811)
Voeding	Externe constante spanningsvoeding voor LED
Garantie	Volgens Velleman-voorwaarden (zie volledige handleiding)

Veelgestelde vragen - CHLSC8 VELLEMAN

Welke LED-strips zijn compatibel met de CHLSC8?

De controller is compatibel met digitale witte LED-strips die SPI-signaal gebruiken op 12-24 V, met name met de WS2811-driver. Het werkt alleen met digitale LED-strips, niet met analoge.

Hoe sluit ik de voeding aan?

Sluit een externe constante spanningsvoeding voor LED aan op de rode (12/24 V) en witte (GND) draden van de LED-strip. Sluit de voeding nooit aan op de gestippelde witte draden die voor schakelaars zijn bedoeld.

Hoe configureer ik het aantal pixels?

Zet de schakelaar uit, druk 2 seconden op de knop 'mode', gebruik dan de knoppen '+' en '-' om het aantal LEDs/pixels aan te passen. Bevestig met de knop 'mode'.

Hoe wijzig ik de animatiemodi?

Zet de schakelaar aan, druk dan kort op de knop 'mode' om door de 20 animaties te bladeren. De 21e druk keert terug naar de eerste.

Hoe stel ik de helderheid in?

Zet de schakelaar uit, druk 2 seconden op de knop '-/slow', druk dan kort op '-' om de intensiteit te kiezen van 1 (10%) tot 10 (100%). Schakel in om te controleren.

Kan ik meerdere LED-strips gebruiken?

Ja, het is mogelijk om de standaard strip van 5 m uit te breiden met andere strips. Let op: elk segment van 5 m vereist voeding aan beide zijden.

Hoe gebruik ik een externe schakelaar?

Sluit een of meer schakelaars (geen drukknoppen) aan op de twee gestippelde witte draden. De controller maakt aan/uit mogelijk via een enkelpolige of wisselschakelaar.

Wat te doen als de animatie niet correct wordt weergegeven?

Controleer het geconfigureerde aantal pixels en de werkingsmodus (patroon). Pas het patroon aan door 2 seconden op '+' te drukken en vervolgens het juiste patroon voor uw strip te selecteren.

Heeft de controller een functiegeheugen?

Ja, de CHLSC8 behoudt de instellingen (modus, helderheid, snelheid) zelfs na een stroomonderbreking.

Hoe reset ik de controller?

Er is geen directe reset. U kunt elke parameter (patroon, pixels, helderheid) opnieuw configureren volgens de configuratiestappen in de handleiding.

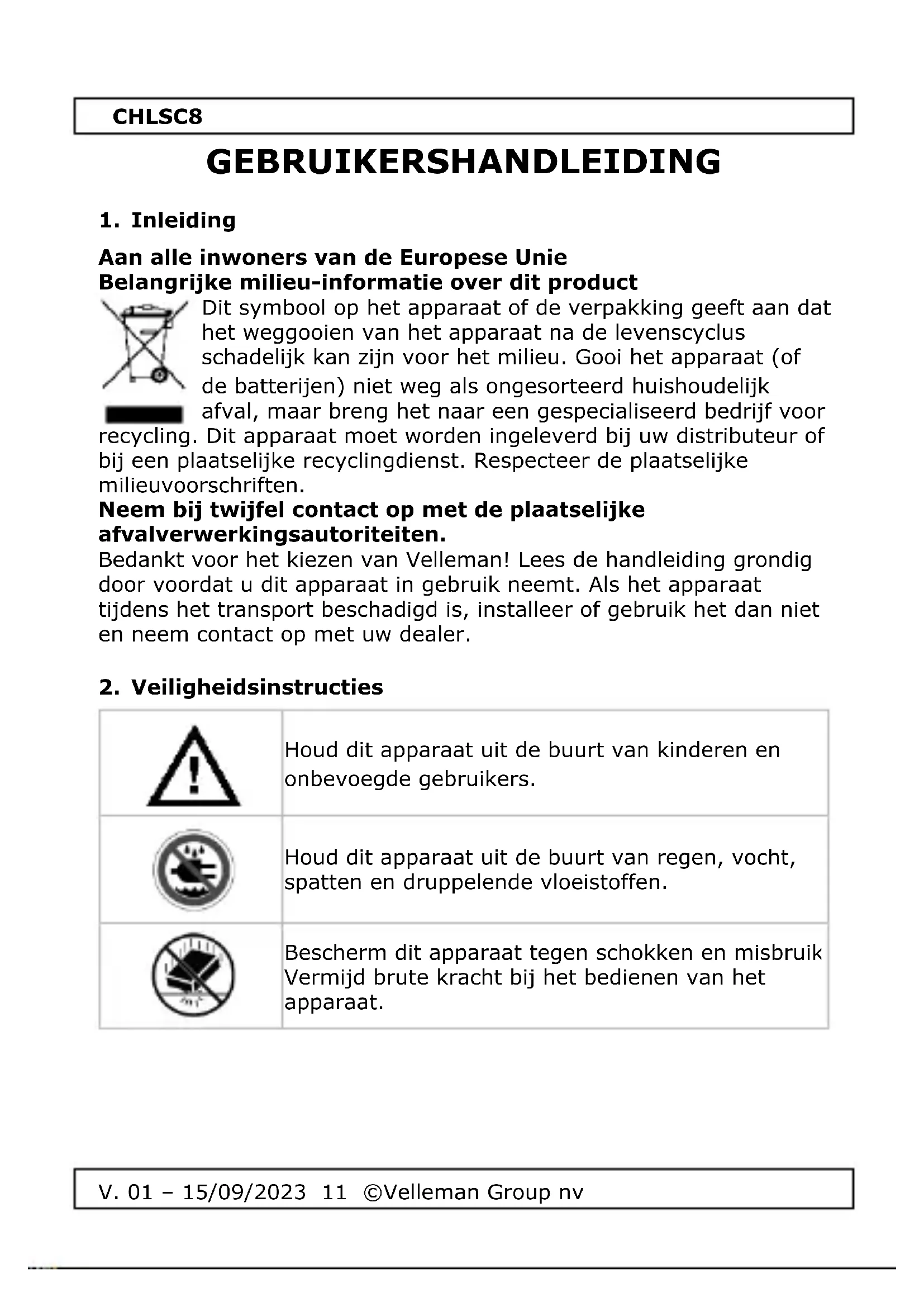

GEBRUIKSAANWIJZING CHLSC8 VELLEMAN

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbol op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) Niet weg als ongesorteerd huishoudelijk afval, maar breng hetঀen een gespecialiseerd bedrijf voor

recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij eenplaatselijke recyclingdienst. Respecteer deplaatselijke milieuvoorschriften.

Neem bij twijfel contact op met deplaatselijke afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaatijdens het transport beschadigd is, installerer of gebruik het dan Niet en neem contact op met uw dealer.

2. Veiligheidsinstructies

!	Houd dit apparaat uit de buurt van kinderen en onbevoegde gebruikers.
	Houd dit apparaat uit de buurt van regen, vocht, spatten en druppelende vloeistoffen.
	Beschem dit apparaat gegen schokken en misbruik Vermijd brute kracht bij het bedieren van het apparaat.

CHLSC8

Beschem het apparaat gegen extreme hitte en stof

3. Algemene richtlijnen

Raadpleeg de Velleman Group NV® Service- en

Kwaliteitsgarantie op de LASTE pagina's van deze handleiding.

• Maak jezelf vertrouwd met de functies van het apparaat voordat je het daadwerkelijk gebruikt.
• Alle wijzigingen aan het apparaat�zijn verboden.
• Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruikervalt de garantie.

4. Kenmerken en specificaties

• geschikt voor: alleen voor digitale LED strips
• bedrijfsmodus: in-/uitschakelen via 1 externe schakelaar of 2 schakelaars via aansluiting voor tweewegschakelaar
• opmerking: werkt alleen met schakelaars, Niet via drukknoppen
• configuratiemodi: helderheid, modi wijzigen (20 verschillende modi), modussnelheid

5. Overzicht

Zie de illustraties op paging 2 van deze handleiding.

1. Aansluitkabel LED-strip
2. 2 kabels met witte stippen. Aansluiting op externe schakelaar of schakelaars
3. Drukknop "+"speed"
4. modus drukknop
5. Drukknop "-/slow"
6. Witte kabel aangesloten op LED-strip. Verbinden met 0VDC (GND)
7. Rode kabel aangesloten op LED-strip. Aansluten op 12VDC

V. 01 - 15/09/2023 12 ©Velleman Group nv

CHLSC8

6. Operatie

Sluit de controller alleen aan op digitale witte LED strips die werken met het SPI digitale signal op 12V en 24V. De controller is ontwikkeld om te werken met de WS2811 LED driver ICs. Gebruik slechts 1 voeding voor de hele installmentie en sluit de aardverbindingen (GND) aan.

6.1 Fysieke verbinding

1. Verbind de LED-strip met de controller via de exteme connector.

2. Rode kabel: 12V (of 24V)
   Groene kabel: Datasignaal

3. Witte kabel: 0V of GND

4. Sluit een externe LED-voeding met constante spanning aan op de externe rode en witte kabels van de LED-strip.

5. Sluit een externe schakelaar of schakelaars aan via de 2 wit gestippelde kabels.

Zie de illustraties op pagina 3 & 4 van deze handleiding.

Waarschuwing: sluit nooit de voeding aan opdez draden! Dit zar de controller beschadigen.

1. Het is möglich om de standard 5m digitale witte LED strip uit te breiden met meer digitale witte LED strips.

Zie de illustraties op pagina 5 van deze handleiding.

Waarschuwing: Elke LED strip van 5 meter heeft aan beiden+zijden voedingsaansluitingen nodig!

6.2 configuratie

De installmenten configuratie moeten worden uitgevoerd voordat de controller aller de schakelaar worden geinstalleerd. De configuratie kan worden uitgevoerd via de geintegreerde drukknuppen op de weiterkant van de controller.

Pas de bedieningsmodus aan:

Deze controller kan verschillende soorten digitale LED-strips aansturen. Dezeinstalling kan via de volgende stappen worden gewijzigd:

CHLSC8

1. Zet de schakelaar of schakelaarsuit.
2. Druk 2 seconden op de drukknop "+"/snelheid".

Een looplicht begint nu met een bepaald patroon. Bij elke druk op de knop "+"/speed" verandert het patroon.

de patronen zich:

1234 => selectie voor witte kleur digitale LED-strips
1324
2134
3124
2314
modus per 2 LED's
modus per 3 LED's

1. Zet de schakelaar of schakelaars aan om het effect te controlleren.

Pas het aantal pixels aan:

Het aantal pixels moet worden ingesteld om een mooie en volledige animatie te krijgen. Dit kan via de volgende stappen:

1. Zet de schakelaar of schakelaarsuit.
2. Druk 2 seconden op de modusknop. Het aantal LED's gaat branden. Nu kun je het aantal LED's/pixels verlungen of verdorten

Verlengen: druk op de drukknop "+/speed"
- Inkorten: druk op de "-/slow" drukknop

Bevestig de selectie door kort op de modusknop te drukken.

De Lichtintensiteit kanijdens de configuratie worden aangepast via de volgende stappen:

1. Zet de schakelaar of schakelaarsuit.
2. Druk 2 seconden op de drukknop "-/slow". Je=kunt de intensiteit configureren op basis van het aantal LED's (1 tot 10, waar bij 1 = 10% en 10 = 100% ) door kort te drukken op de drukknop "-/slow".
3. Zet de schakelaar of schakelaars aan om de intensiteit te controlleren.

Animaties (modi) aanpassen:

CHLSC8

De controller heeft 20 verschiedene animaties. Een animatie kan eenmalig worden geselecteerdijdens de configuratie.

1. Zet de schakelaar of schakelaars aan.
2. De eerste animatie worden getoond. Als je op de modusknop drukt, verandert de animatie.

Er zijn 20 verschillende animaties. De 21e keer krijg je de eerste animatie terug.

Pas de snelheid aan:

De animatiesnelheid kan eenmalig worden geconfigureerdijdens de installmentie.

Snelheid verhogen:

1. Zet de schakelaar of schakelaars aan.
2. Druk op de drukknop "+" speed" om de snelheid teverhogen.

Snelheid verlagen:

1. Zet de schakelaar of schakelaars aan.
2. Druk op de drukknop "-/slow" om de snelheid te verlagen.

7. Technische specificaties

Fysische eigenschappen
Diepte LED-dimmer	4,8 mm
Leddimmer hoogte	53 mm
Aantal dimniveau	10
Breedte LED-dimmer	12,8 mm
Algemene gegevens
Voor gebruik met	Enkele kleur (wit) met WS2811
Controlerbare pixels	>1024
Geheugenfunctie	ja
Dimbereik	0-100 %
Ingangsspanning VDC	12-24 V

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv kan nicht aansprakelijk gesteld worden in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Meer informatie over dit product en de LASTe versie van deze handleiding vindt u op unsere website

V. 01 - 15/09/2023 15 ©Velleman Group nv

CHLSC8

www.VELLEMAN.eu. De informatatie in deze handleiding kan zichonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle weltwijde rechten voorbehonden. Nietsuit deze handleiding mag worden gekopieerd, gereprodueerd, vertaald of herleid tot elektronische media of anderszins zonder voorafgaande schriftelijktoestemming van de houder van het auteursrecht.
