Produkttyp	Controller für digitale LED-Streifen
Marke	Velleman
Modell	CHLSC8
Verwendung	Digitaler weißer LED-Streifen mit WS2811-Treiber
Eingangsspannung	12-24 VDC
Steuerbare Pixel	Mehr als 1024
Funktionsspeicher	Ja
Dimmstufen	10
Abmessungen (L x H x T)	12,8 x 53 x 4,8 mm
Animationsmodi	20 verschiedene Modi
Hauptfunktionen	Ein-/Ausschalten, Helligkeitseinstellung, Geschwindigkeit und Animationsmodus
Konfiguration	Über eingebaute Drucktasten auf der Rückseite
Schutz	Gegen Feuchtigkeit, Stöße, extreme Hitze und Staub
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine scheuernden Mittel verwenden
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren; vor Regen und Flüssigkeiten schützen
Kompatibilität	Digitale SPI-LED-Streifen 12-24 V (WS2811)
Stromversorgung	Externe Konstantspannungs-LED-Stromversorgung
Garantie	Gemäß den Velleman-Bedingungen (siehe vollständige Anleitung)

Häufig gestellte Fragen - CHLSC8 VELLEMAN

Welche LED-Streifen sind mit dem CHLSC8 kompatibel?

Der Controller ist kompatibel mit digitalen weißen LED-Streifen, die das SPI-Signal auf 12-24 V verwenden, insbesondere mit dem WS2811-Treiber. Er funktioniert nur mit digitalen LED-Streifen, nicht mit analogen.

Wie schließe ich die Stromversorgung an?

Schließen Sie eine externe Konstantspannungs-LED-Stromversorgung an die roten (12/24 V) und weißen (GND) Kabel des LED-Streifens an. Schließen Sie die Stromversorgung niemals an die gestrichelten weißen Kabel an, die für Schalter vorgesehen sind.

Wie konfiguriere ich die Anzahl der Pixel?

Schalten Sie den Schalter aus, drücken Sie 2 Sekunden lang die Taste 'mode', und verwenden Sie dann die Tasten '+' und '-', um die Anzahl der LEDs/Pixel anzupassen. Bestätigen Sie mit der Taste 'mode'.

Wie ändere ich die Animationsmodi?

Schalten Sie den Schalter ein und drücken Sie kurz die Taste 'mode', um die 20 Animationen zu durchlaufen. Der 21. Druck kehrt zur ersten zurück.

Wie stelle ich die Helligkeit ein?

Schalten Sie den Schalter aus, drücken Sie 2 Sekunden lang die Taste '-/slow', und drücken Sie dann kurz '-', um die Intensität von 1 (10%) bis 10 (100%) auszuwählen. Schalten Sie ein, um zu überprüfen.

Kann ich mehrere LED-Streifen verwenden?

Ja, es ist möglich, den Standardstreifen von 5 m mit weiteren Streifen zu verlängern. Achtung: Jedes 5-m-Segment benötigt eine Stromversorgung von beiden Seiten.

Wie verwende ich einen externen Schalter?

Schließen Sie einen oder mehrere Schalter (keine Drucktaster) an die beiden gestrichelten weißen Kabel an. Der Controller ermöglicht Ein-/Ausschalten über einen einfachen oder Wechselschalter.

Was tun, wenn die Animation nicht korrekt angezeigt wird?

Überprüfen Sie die konfigurierte Pixelanzahl und den Betriebsmodus (Muster). Passen Sie das Muster an, indem Sie 2 Sekunden lang '+' drücken und dann das richtige Muster für Ihren Streifen auswählen.

Hat der Controller einen Funktionsspeicher?

Ja, der CHLSC8 behält die Einstellungen (Modus, Helligkeit, Geschwindigkeit) auch nach einem Stromausfall.

Wie setze ich den Controller zurück?

Es gibt kein direktes Zurücksetzen. Sie können jeden Parameter (Muster, Pixel, Helligkeit) neu konfigurieren, indem Sie die Konfigurationsschritte in der Anleitung befolgen.

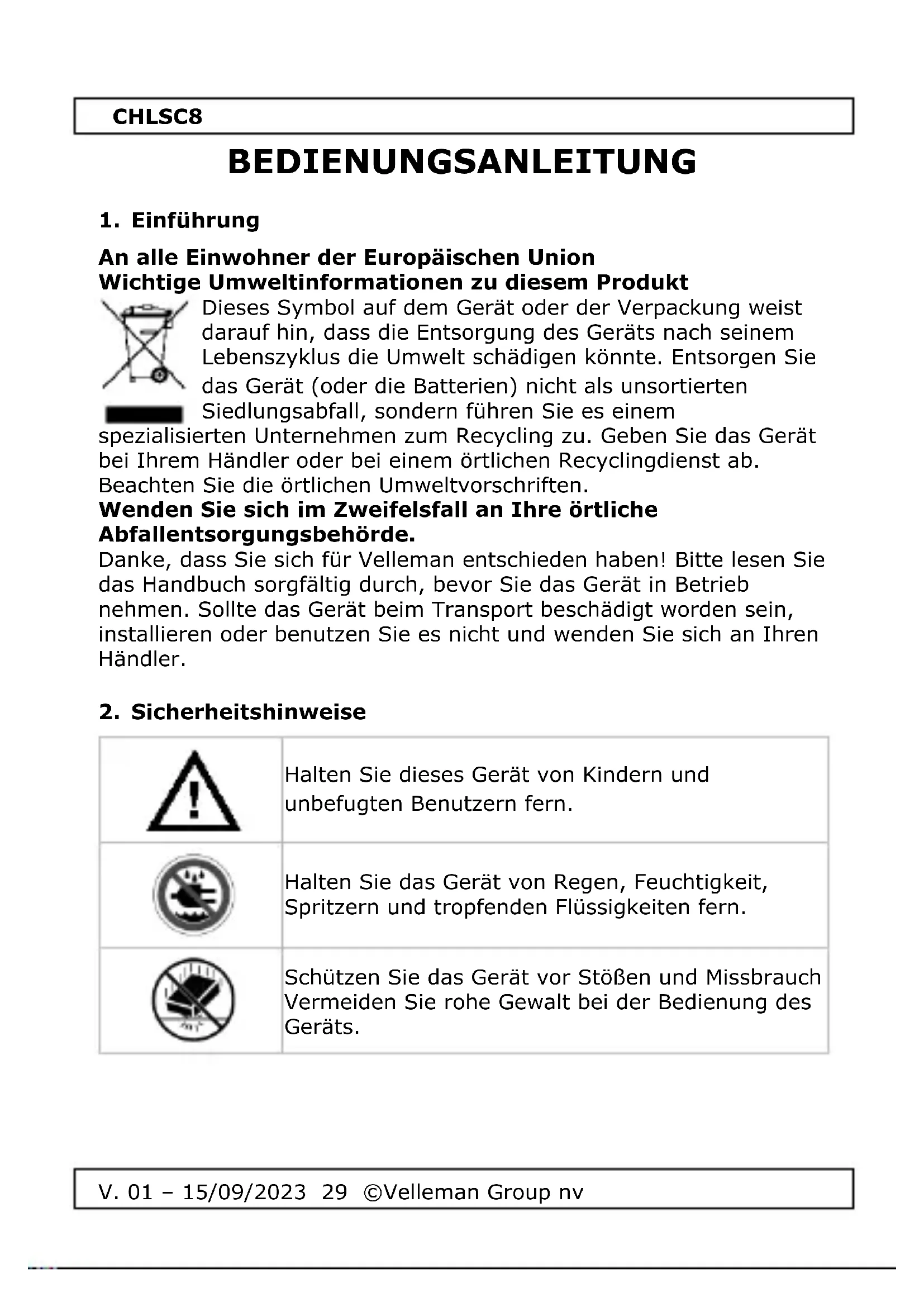

BEDIENUNGSANLEITUNG CHLSC8 VELLEMAN

BEDIENUNGSPANLEITUNG 29

MANUAL DO UTILIZADOR 35

External switch

CHLSC8

Pas de intenseit aan:

BEDIENUNGSCANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen zu dieser Produkt

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf auf hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus die Umwelt schädigen konnte. Entsorgen Sied das Gerät (oder die Batterien) nicht als unsortingen Siedlungsabfall, sondern führen Sie es einem

spezialisierten Unternehmen zum Recycling zu. Geben Sie das Gerät bei Ihrem Handler oder bei einem örtlichen Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an ihre ortliche Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben!itte lesen Sie das Handbuch sorgfältig durch,bevor Sie das Gerät in Betriebnehmen.Solle das Gerät beim Transport beschädigt worden sein,installieren oder benutzen Sie es nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

A!	Halten Sie diesen Gerät von Kindern und unbefugten Benutzern fern.
B!	Halten Sie das Gerät von Regen, Feuchtigkeit, Spritzern und tropfenden Flüssigkeiten fern.
C!	Schützen Sie das Gerät vor Stößen und Missbrauch Vermeiden Sie rohe Gewalt bei der Bedienung des Geräts.

CHLSC8

Schützen Sie das Gerät vor extremer Hitze und Staub.

3. Allgemeine Leitlinien

Siehe die Velleman Group NV® Service- und Qualitätsgarantie auf den letzten Seiten diesen Handbuchs.

• Machen Sie sich mit den Funktionen des Geräts vertraut, bevor Sie es tatsächlich benutzen.
• Jegliche Veränderungen am Gerät sind verboten.
• Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei nicht bestimmungsgemäßer Verwendung des Geräts erlischt die Garantie.

4. Merkmale und Spezifikationen

• geeignet für: nur für digitale LED-Streifen
• Betriebsart: Ein-/Ausschalten über 1 externen Schalter oder 2 Schalter über Anschluss für Zwei-Wege-Schalter
• Hinweis: Funktioniert nur mit Schaltern, nicht mit Tastern
• Konfigurationsmodi: Helligkeit, Moduswechsel (20 verschiedene Modi), Modusgeschwindigkeit

5. Übersicht

Siehe die Abbildungen auf Seite 2 diesen Handbuchs.

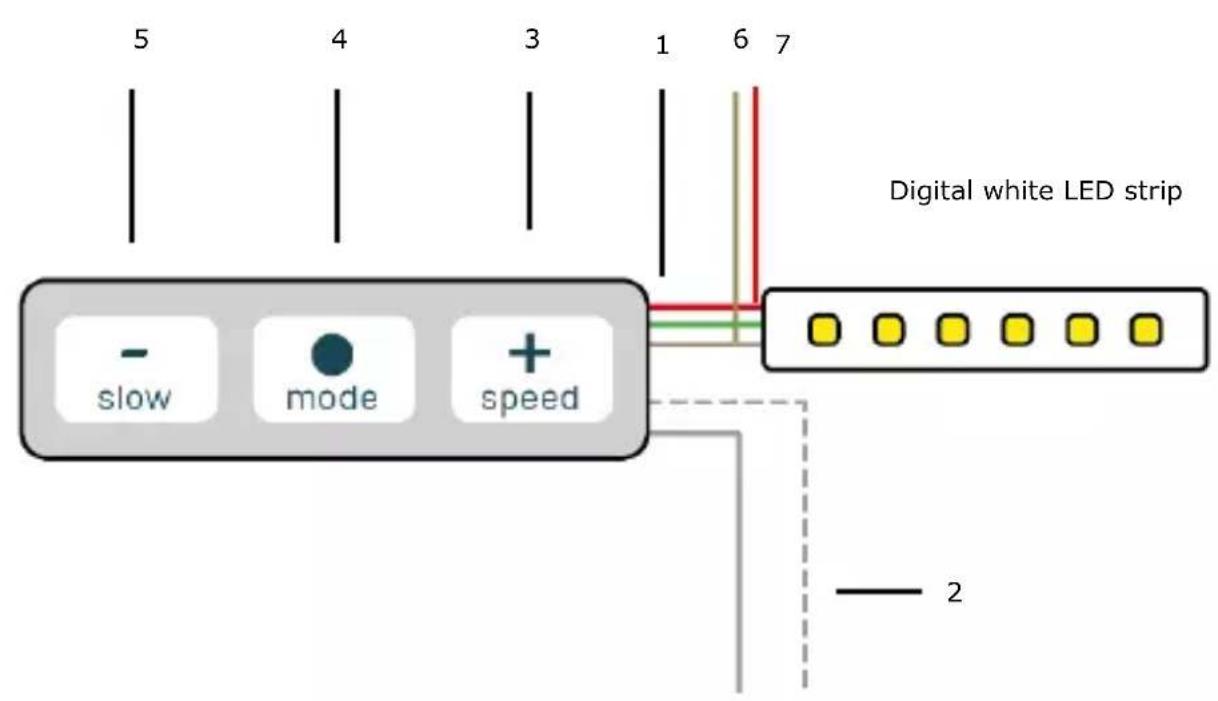

1. LED-Streifen-Anschlusskabel
2. 2 weiß gegunktete Kabel. Anschluss an externen Schalter oder Schalter
3. Druckkopf "+/speed"
4. Druckkopf "mode"
5. Drucktaste "-/slow"
6. Weiβes Kabel, das an die LED-Leiste angeschlossen ist. Anschluss an 0VDC/GND
7. Rotes Kabel an LED-Leiste angeschlossen. Anschluss an 12VDC

V. 01 - 15/09/2023 30 ©Velleman Group nv

CHLSC8

6. Operation

Schlieben Sie den Controller nur an digitale weiß LED-Streifen an, die mit dem SPI-Digital signal bei 12V und 24V arbeiten. Der Controller wurde für den Betrieb mit den WS2811 LED-Treiber-ICs entwickelt.

Verwenden Sie nur 1 Netzteil für die gesamte Installation und schreiben Sie die Erdungsanschluss (GND) an.

6.1 Physikalische Verbindung

1. Verbinden Sie den LED-Streifen mit dem Controller über den externen Anschluss.

2. Rotes Kabel: 12V (oder 24V)

3. Grünes Kabel: Datensignal

4. Weiβes Kabel: 0V oder GND

5. Schlieben Sie ein externes Konstantspannungs-LED-Netzteil an die externen roten und weißen Kabel des LED-Streifens an.

6. Schlieben Sie einen oder mehrere externe Schalter über die 2 weißen gegunkteten Kabel an.

Siehe die Abbildungen auf Seite 3 und 4 diesen Handbuchs.

Achtung: Schließen Sie niemals die Stromversorgung an diese Kabel an! Dies führt zur Beschädigung des Steuergeräts.

1. Es ist möglich, den standardmäßigen 5 m langen digitalen weißen LED-Streifen mit weiteren digitalen weißen LED-Streifen zu erweiten.

Siehe dazu die Abbildungen auf Seite 5 dieser Anleitung.

Achtung! Jeder 5 Meter lange LED-Streifen bestehtig Stromanschlüsse auf beiden Seiten!

6.2 Konfiguration

Die Installation und Konfiguration muss vor dem Einbau des Controllers hinter dem Schalter erfolgen. Die Konfiguration kann über die integrierten Drucktasten auf der Rückseite des Controllers vorgenommen werden.

CHLSC8

Betriebsart einstellen:

Dieser Controller kann verschiedene Arten von digitalen LED-Streifen steuern. Diese Einstellung kann über die folgenden Schritte geändert werden:

1. Schalten Sie den Schalter oder die Schalter aus.
2. Drücken Sie 2 Sekunden auf die Taste +/Geschwindigkeit . Ein Lauflicht startet nun mit einem bestimmten Muster. Mit jedem Drücken der +/Geschwindigkeit -Tasteändert sich das Muster

：

1234 => Auswahl für digitale LED-Streifen in weiß Farbe
1324
2134
3124
2314
Modus pro 2 LEDs
Modus pro 3 LEDs

1. Schalten Sie den Schalter oder die Schalter ein, um die Wirkung zu überprüfen.

Stellen Sie die Anzahl der Pixel ein:

Um eine schöne und vollständige Animation zu erhalten, muss die Anzahl der Pixel konfiguriert werden. Dies kann über die folgenden Schritte erfolgen:

1. Schalten Sie den Schalter oder die Schalter aus.
2. Drücken Sie 2 Sekunden lang auf die Modustaste. Die Anzahl der LEDs leuchtet nun auf. jetzt konnen Sie die Anzahl der LEDs/Pixel verlangern oder verstürden

Ausfahren: Drucktaste "+/speed" drucken
- Kürzen: Drucktaste "-/slow" drücken

Bestätigen Sie die Auswahr, indem Sie kurz auf die Modustaste drücken.

Intensität einstellen:

Die Lichtintensität kann bei der Konfiguration in folgenden Schritten eingestellt werden:

1. Schalten Sie den Schalter oder die Schalter aus.

CHLSC8

1. Drücken Sie 2 Sekunden auf die Taste "-/slow".

Sie können die Intensität in Abhängigkeit von der Anzahl der LEDs (1 bis 10, wobei 1 = 10% und 10 = 100% )

konfigurieren, indem Sie kurz auf den Taster "-/slow" drücken.

1. Schalten Sie den Schalter oder die Schalter ein, um die

Intensität zu überprüfen.

Animationen (Modi) anpassen:

Der Controller verfügt über 20 verschiedene Animationen. Eine Animation kann einmalig während der Konfiguration ausgewählten werden.

1. Schalten Sie den Schalter oder die Schalter ein.
2. Die erstige Animation wird angezeigt. Durch Drucken der

Modus-Drucktaste wird die Animation geändert.

Es gibt 20 verschiedene Animationen. Beim 21. Mal erhalten

Sie wieder die ersten Animation.

Geschwindigkeit anpassen:

Die Animationsgeschwindigkeit kann einmalig während der

Installation konfiguriert werden.

Geschwindigkeit erhöhen:

1. Schalten Sie den Schalter oder die Schalter ein.
2. Drücken Sie die Taste "+/speed", um die

Geschwindigkeit zu erhöhen.

Verringern Sie die Geschwindigkeit:

1. Schalten Sie den Schalter oder die Schalter ein.
2. Drücken Sie die Taste "-/langsam", um die

Geschwindigkeit zu verringern.

7. Technische Daten

Physikalische Eigenschaften
LED-Dimmertiefe	4,8 mm
Led Dimmer Höhe	53 mm
Anzahl der Dimmstufen	10
Breite der LED-Dimmer	12,8 mm
Allgemeine Angaben

CHLSC8

Zur Verwendung mit	Einfarbig (weiß) mit WS2811
Ansteuerbare Pixel	>1024
Speicherfunktion	ja
Dimmbereich	0-100 %
Eingangsspannung	12-24 V
Nennwert VDC

Verwenden Sie diesen Gerät nur mit Originalzubehör. Die Velleman Group nv kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch den (falschen) Gebrauch diesen Geräts entstehen. Weitere Informationen zu dieser Produkt und die neueste Version diesen Handbuchs finden Sie auf unserer Website www.VELLEMAN.eu. Die Informationen in diesen Handbuch konnen ohne vorherige Ankündigung geändert werden.

© COPYRIGHT-VERMERK

Das Urheberrecht an thisem Handbuch liegt bei der Velleman Group nv. Alle weltweiten Rechte vorbehalten. Kein Teil theses Handbuchsdarf ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder anderweitig reduziert werden.
