Tipo de producto	Controlador de carga solar
Marca	Velleman
Modelo	SOL30UC12V
Tensión de entrada máxima (panel solar)	28 V
Tensión de salida	12 VCC
Corriente de entrada máxima	30 A
Corriente de carga máxima	30 A
Protección contra sobrecargas	14.5 V ± 0.4 V
Protección contra descarga profunda	10.7 V ± 0.4 V
Dimensiones	160 x 95 x 40 mm
Peso	± 350 g
Temperatura de funcionamiento	-25 °C a +40 °C
Pantalla	LCD: tensión de batería, corriente de carga/descarga
Funciones de protección	Descarga excesiva, carga excesiva, sobrecarga, cortocircuito, polaridad inversa
Uso previsto	Regulación de carga de batería 12 V con panel solar
Instalación	En interior, lugar fresco y seco, por un técnico cualificado
Mantenimiento	Limpiar con un paño seco, evitar la humedad
Seguridad	Leer el manual, no modificar, usar solo en interiores
Reparabilidad	Ninguna pieza reparable por el usuario
Garantía	24 meses (público general), condiciones en el manual

Preguntas frecuentes - SOL30UC12V VELLEMAN

¿Cómo instalar el regulador SOL30UC12V?

Monte el regulador en un lugar fresco, seco y bien ventilado con tornillos M4x20 (no incluidos). Conecte primero la batería de 12 V (respete la polaridad), luego el panel solar y finalmente la carga. Use cables de cobre multihilo de al menos 6 mm², pele 5 mm.

¿Cuáles son las protecciones integradas?

El regulador incorpora una protección contra descarga excesiva (corta la carga si la batería está demasiado baja), protección contra carga excesiva (corta el panel si la batería está llena), protección contra sobrecargas (>30 A), protección contra cortocircuitos y protección contra polaridad inversa (el regulador no se enciende).

¿Qué hacer si la pantalla no muestra la carga del panel?

Verifique la polaridad del panel (invierta si es necesario), las conexiones (reconecte), la insolación (reubique el panel) o la desconexión. Si el problema persiste, consulte el manual.

¿Cómo conectar la batería?

Conecte una batería recargable de 12 V al borne dedicado respetando estrictamente la polaridad (+ y -). Use cables de sección ≥6 mm². No invierta nunca la polaridad para evitar daños irreversibles.

¿Cómo conectar un panel solar?

Conecte el panel solar al conector marcado 'panel solar' respetando la polaridad. Asegúrese de que la tensión máxima del panel no supere los 28 V para este modelo. Use cables cortos para reducir las pérdidas.

¿Qué hacer en caso de polaridad inversa?

Si invierte la polaridad de la batería, del panel o de la carga, el regulador no se enciende (protección integrada). Desconecte inmediatamente, invierta las conexiones y vuelva a conectar correctamente. No deberían producirse daños gracias a la protección.

¿Cómo usar el interruptor de carga?

El interruptor de carga permite conectar o desconectar la salida hacia la carga CC. En modo normal, presiónelo para activar/desactivar la carga. En caso de protección de descarga excesiva, después de restablecer la batería, presiónelo dos veces para restablecer la corriente de salida.

¿Cuál es el significado de las pantallas LCD?

La pantalla LCD cambia entre tres modos: tensión de la batería (en V), corriente de descarga (hacia la carga, en A) y corriente de carga (desde el panel, en A). Use el interruptor de la pantalla para cambiar.

¿Cómo resolver una ausencia de corriente de salida?

Verifique que el interruptor de carga esté presionado (ON). Controle las conexiones de la batería (polaridad, desconexión). Si la protección de descarga excesiva está activada, desconecte la carga, recargue la batería y luego reactive la carga con el interruptor (dos pulsaciones). Si la protección de sobrecarga está activa, asegúrese de que la carga no supere los 30 A y no esté en cortocircuito, luego vuelva a encender.

¿Qué accesorios son necesarios para una instalación completa?

Necesitará un panel solar (no incluido, máx. 28 V), una batería recargable de 12 V (no incluida), cables de cobre multihilo de al menos 6 mm² y, eventualmente, un convertidor CC/CA si desea alimentar una carga CA. El regulador se entrega sin accesorios.

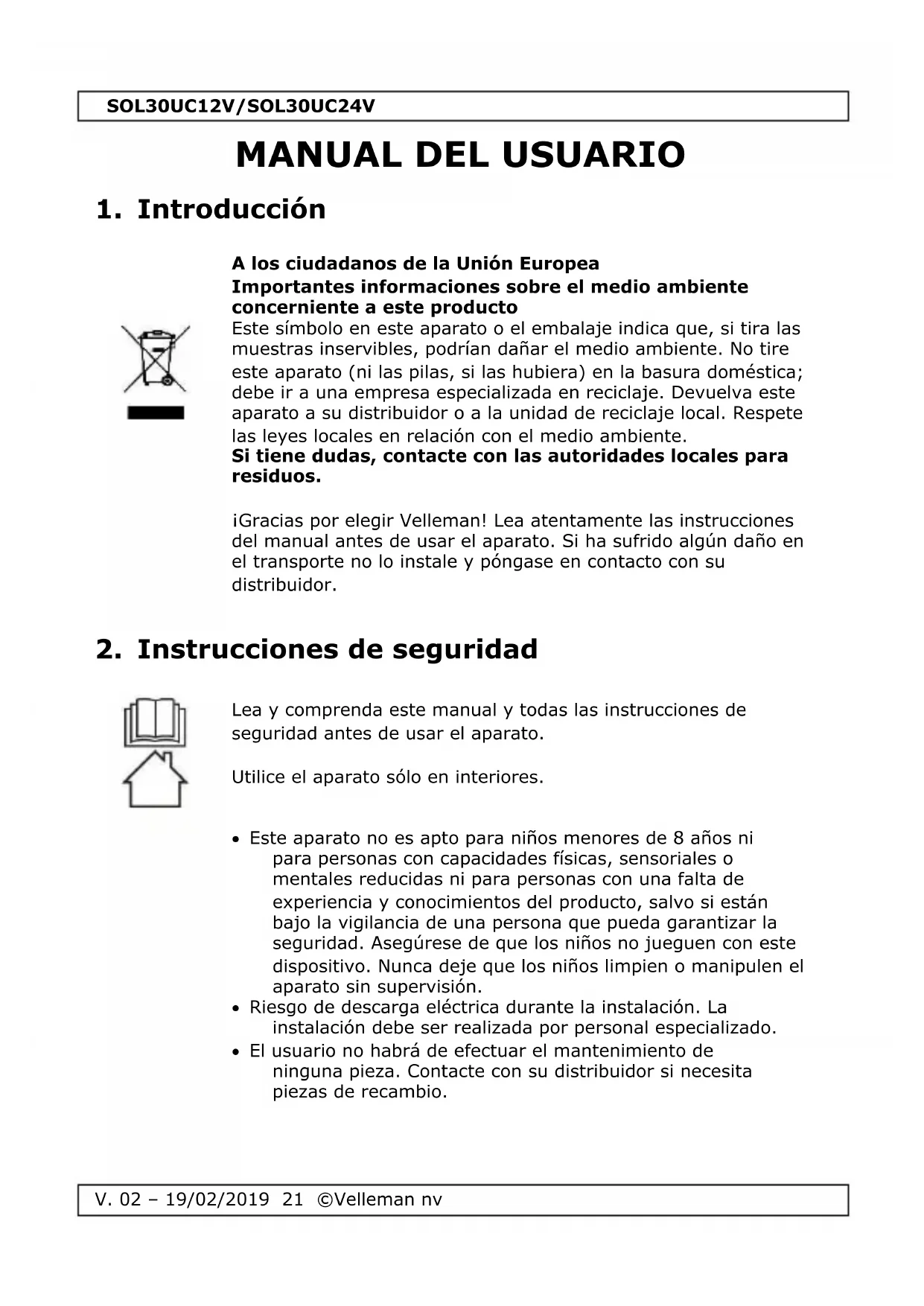

MANUAL DE USUARIO SOL30UC12V VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• Riesgo de descarga eléctrica durante la instalación. La instalación debe ser realizada por personal especializado.
• El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	pantalla LCD
2	interruptor de pantalla
3	interruptor de carga
4	caja
5	placa de montaje

6	agujeros de montaje
7	conexiones placa solar
8	conexiones batería
9	conexiones carga

No incluido

a	placa solar
b	batería
c	convertidor DC/AC

d	carga DC
e	carga AC

5. Instalación

• Monte el regulador en un lugar fresco, seco y bien aireado al introducir un tornillo M4x20 (tornillo no incl.) en cada agujero de montaje.
• Conecte una batería recargable de 12 V (SOL30UC12V, no incl.) o 24 V (SOL30UC24V, no incl.) al conector. Respete la polaridad.

Utilice cables de cobre multifilar aislados con un diámetro de mín. 6 mm ^2 . Pele aproximadamente 5 mm del cable.

• Conecte la placa solar (no incl.) al conector. Asegúrese de que la carga conectada sea compatible con el regulador. Respete la polaridad.
• Conecte un aparato DC (no incl.) al conector. Asegúrese de que la carga conectada sea compatible con el regulador y esté desactivada. Respete la polaridad.
• Al conectar una carga AC (no incl.), instale un convertidor DC/AC compatible (no incl.) entre la batería y la carga.

Nunca cortocircuite ni invierta la polaridad de la batería, la placa o la carga para evitar daños irrevocables.

• Desconexión del regulador: primero, desconecte la placa solar, la carga y luego la batería.
• Utilice conexiones cortas para disminuir las pérdidas de corriente.

6. Modos de protección

• Protección de descarga excesiva. Se activa si el nivel de la batería es demasiado bajo. La corriente hacia la carga se corta para no dañar la batería. Desconecte la carga del conector y espere hasta que la batería esté completamente recargada.
• Protección de carga excesiva. Se activa si el nivel de la batería es demasiado elevado. La corriente que viene de la placa solar se corta para no dañar la batería.
• Protección contra las sobrecargas. Se activa si la carga necesita una corriente superior a 30 A.
• Protección contra los cortocircuitos. Se activa si ocurre un cortocircuito.

- Protección contra la polaridad inversa. El regulador sólo se ilumina en caso de polaridad inversa.

7. Uso

La pantalla LCD visualiza la tensión de la batería (A), la corriente de descarga (B) o la corriente de carga (C). Conmute a las pantallas con el interruptor.

□ 82.8 W

Tensión de batería. El interruptor de carga no tiene función.

□ → ↓ 18.8A

Corriente de salida de la batería hacia la carga DC.

Indica 0.00 A si la carga está desconectada.

Conecte o desconecte la corriente de salida hacia la carga con el interruptor de carga.

Observación: Al activar la salida hacia la carga en el modo de protección de descarga, suena el buzzer. Después de la recuperación del sistema (nivel de carga de la batería normalizado) pulse 2 veces el interruptor de carga para restablecer la corriente de salida hacia la carga.

18.8A

Corriente de carga del panel solar hacia la batería. El interruptor de carga no tiene función.

8. Solución de problemas

No está indicado el procedimiento de carga al conectar la placa solar.

Polaridad inversa.

Invierta la polaridad.

Desconexión.

Vuelva a conectar.

Demasiado poco luz solar.

Desplace la placa solar.

No hay una salida de corriente.

Interruptor [3] desactivado.

Pulse interruptor [3].

Batería mal conectado, desconexión o polaridad inversa.

Conecte batería, controle polaridad y vuelva a conectar.

Polaridad de la carga invertida.

Invierta la polaridad.

Protección de descarga excesiva activada.

Desconecte la carga y vuelva a cargar la batería.

Protección de sobrecarga o contra cortocircuitos activada.

Asegúrese de que la carga no esté cortocircuitada y que no necesite más que 30 A. Pulse si no es el caso.

9. Especificaciones

corriente de entrada...... máx. 30 A

corriente de carga...... máx. 30 A

corriente con carga cero ....../< 25 mA

temperatura de funcionamiento....-25 °C - +40 °C

dimensiones....160 x 95 x 40 mm

peso....± 350 g

SOL30UC12V

protección de sobrecarga.... 14.5 V ± 0.4 V

protección de sobredescarga 10.7 V ± 0.4 V

tensión de salida.... 12 VDC

pérdida de tensión durante la carga ...... 13.3 V ± 0.4 V

pérdida de tensión durante la descarga ...... 12 V ± 0.4 V

SOL30UC24V

tensión de entrada...... máx. 50 V
protección de sobrecarga.... 29.0 V ± 0.5 V
protección de sobredescarga 21.4 V ± 0.5 V
tensión de salida.... 24 VDC
pérdida de tensión durante la carga 26.5 V ± 0.5 V
pérdida de tensión durante la descarga ......24 V ± 0.5 V

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Luz solar insuficiente.

Reposicione o painel solar.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
