INSTRUKCJA OBSŁUGI SOL30UC12V VELLEMAN

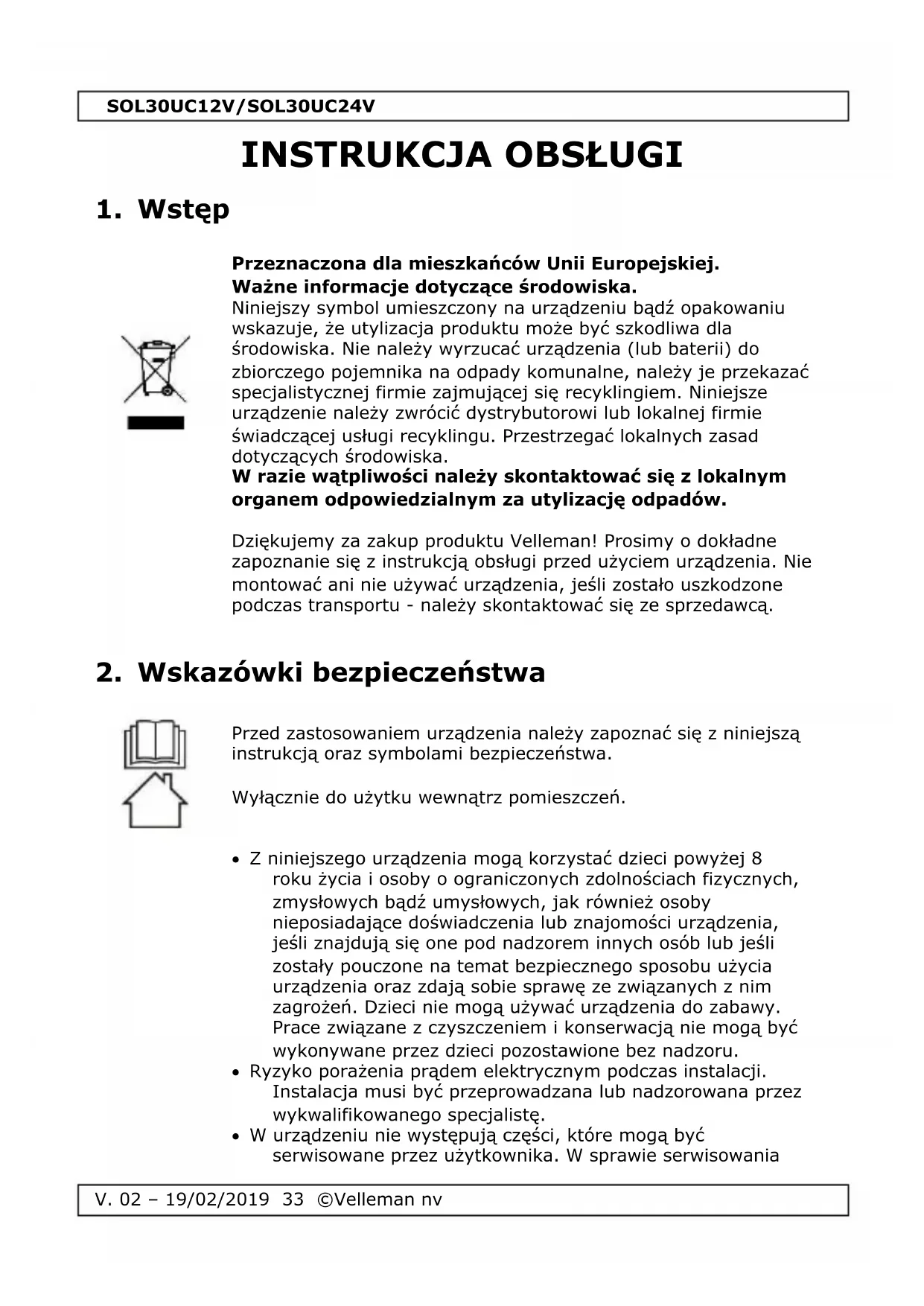

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska. W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Wyłącznie do użytku wewnątrz pomieszczeń.

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

Ryzyko porażenia prądem elektrycznym podczas instalacji. Instalacja musi być przeprowadzana lub nadzorowana przez wykwalifikowanego specjalistę.

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowaniaSOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 34 ©Velleman nv

i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne…), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

Zachować niniejszą instrukcję na przyszłość.

Patrz rysunki na stronie 2 niniejszej instrukcji.

przycisk wyświetlacza

złącza panelu słonecznego

przycisk wł./wył. obciążenia

Zamontować regulator w chłodnym, przewiewnym i suchym miejscu przy użyciu 4 otworów montażowych. Do montażu zastosować śruby M4x20 (brak w zestawie).

Najpierw należy podłączyć akumulator 12 V (SOL30UC12V, brak w zestawie) lub 24 V (SOL30UC24V, brak w zestawie) do złączy. Zwrócić uwagę na biegunowość!

Użyć izolowanego wielożyłowego przewodu miedzianego min. 6mm² i zdjąć ± 5mm izolacji.

Następnie podłączyć do złączy panel solarny (brak w zestawie). Upewnić się, że panel solarny jest zgodny ze specyfikacjami regulatora. Zwrócić uwagę na biegunowość!

Na końcu podłączyć urządzenie zasilane prądem stałym DC (brak w zestawie) do złączy. Należy upewnić się, że podłączane obciążenie jest zgodne ze specyfikacjami regulatora i jest wyłączone. Zwrócić uwagę na biegunowość!

Podczas podłączania obciążenia AC (brak w zestawie) należy zamontować odpowiednią przetwornicę DC/AC (brak w zestawie) pomiędzy akumulatorem a obciążeniem.

Nie zwierać ani nie odwracać biegunowości akumulatora, panelu solarnego lub zasilania, gdyż może to prowadzić do nieodwracalnych uszkodzeń.

Aby odłączyć regulator, należy najpierw odłączyć panel solarny, następnie obciążenie, a na końcu akumulator.

Należy zwrócić uwagę, że krótsze przewody przyłączeniowe zredukują straty mocy.

6. Tryby zabezpieczeń

zabezpieczenia przed nadmiernym rozładowaniem. Tryb uruchomi się, gdy napięcie akumulatora będzie zbyt niskie. Zasilanie doprowadzane do złączy wyjściowych jest odcinane, aby zapobiec uszkodzeniu akumulatora. Należy odłączyć obciążenie i poczekać na pełne naładowanie akumulatora.

zabezpieczenia przed przeładowaniem. Tryb uruchomi się, gdy napięcie akumulatora będzie zbyt wysokie. Zasilanie doprowadzane ze złącza wejściowego panelu solarnego jest odcinane, aby zapobiec uszkodzeniu akumulatora, dopóki napięcie nie spadnie do akceptowalnego poziomu.SOL30UC12V/SOL30UC24V

zabezpieczenia przeciążeniowego. Tryb uruchomi się, gdy obciążenie pobiera prąd ponad 30 A.

zabezpieczenia przeciwzwarciowego obciążenia. Uruchamia się po wykryciu zwarcia obciążenia.

Zabezpieczenie przed odwróceniem biegunowości: regulator nie działa w przypadku wykrycia odwróconej biegunowości złączy, aby zapobiec ewentualnemu uszkodzeniu. Ustawić prawidłową biegunowość regulatora.

Wyświetlacz LCD może wskazywać napięcie akumulatora (A), prąd rozładowania (wyjściowy) od akumulatora do obciążenia (B) lub prąd ładowania od panelu solarnego do akumulatora (C). Tryby wyświetlania zmieniać przy użyciu przycisku, ikony na górze wskazują, jakie parametry są wyświetlane.

Napięcie akumulatora. Przycisk wł./wył. obciążenia nie ma żadnej funkcji.

Prąd wyjściowy z akumulatora do obciążenia DC. Wskazuje 0,00 A, gdy obciążenie jest wyłączone. Użyć przycisku wł./wył. obciążenia, aby włączać lub wyłączać prąd wyjściowy do obciążenia. Uwaga: Próba podłączenia prądu wyjściowego do obciążenia w trybie ochrony przed nadmiernym rozładowaniem nie powiedzie się i włączy się brzęczyk. Gdy system powróci do normalnego stanu z trybu ochrony przed nadmiernym rozładowaniem (poziom naładowania akumulatora w normie), nacisnąć dwukrotnie przycisk wł./wył. obciążenia, aby ponownie uruchomić prąd wyjściowy do obciążenia.

Prąd ładowania od panelu solarnego do akumulatora. Przycisk wł./wył. obciążenia nie ma żadnej funkcji.SOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 37 ©Velleman nv

8. Wykrywanie i usuwanie usterek

Ładowanie nie jest wskazywane na wyświetlaczu, gdy jest podłączony panel solarny.

Odwrócona biegunowość.

Zmienić biegunowość na właściwą.

Poluzowane połączenie.

Niewystarczająca ilość światła słonecznego.

Przestawić panel solarny.

Brak prądu wyjściowego na złączach obciążenia.

Wyłączyć obciążenie.

Nacisnąć przycisk wł./wył. obciążenia.

Nie podłączono akumulatora, poluzowane połączenie lub niewłaściwa biegunowość.

Podłączyć akumulator do regulatora, sprawdzić, czy biegunowość jest prawidłowa, a połączenie solidne.

Odwrócona biegunowość obciążenia.

Zmienić biegunowość na właściwą.

Włączony tryb ochrony przed nadmiernym rozładowaniem.

Odłączyć obciążenie i całkowicie naładować akumulator.

Włączone zabezpieczenie przeciwzwarciowe i przeciążeniowe.

Sprawdzić, czy obciążenie nie jest zwarte i nie pobiera więcej niż 30 A. Gdyż wszystko jest w porządku, nacisnąć przycisk wł./wył. obciążenia.

9. Specyfikacja techniczna

prąd wejściowy ...................................................... maks. 30 A

prąd obciążeniowy ................................................. maks. 30 A

prąd bezobciążeniowy ................................................< 25 mA

napięcie wejściowe................................................. maks. 28 V

zabezpieczenie przed przeładowaniem ................. 14,5 V ± 0,4 V

zabezpieczenie przed nadmiernym rozładowaniem 10,7 V ± 0.4 V

napięcie wyjściowe...................................................... 12 VDC

obwód ładujący w przypadku utraty napięcia ........ 13,3 V ± 0.4 V

obwód rozładowujący w przypadku utraty napięcia .. 12 V ± 0.4 VSOL30UC12V/SOL30UC24V

napięcie wejściowe................................................. maks. 50 V

zabezpieczenie przed przeładowaniem ................. 29,0 V ± 0.5 V

zabezpieczenie przed nadmiernym rozładowaniem 21,4 V ± 0.5 V

napięcie wyjściowe...................................................... 24 VDC

obwód ładujący w przypadku utraty napięcia ........ 26,5 V ± 0.5 V

obwód rozładowujący w przypadku utraty napięcia .. 24 V ± 0.5 V

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.SOL30UC12V/SOL30UC24V
