MANUAL DE USUARIO K8015 VELLEMAN

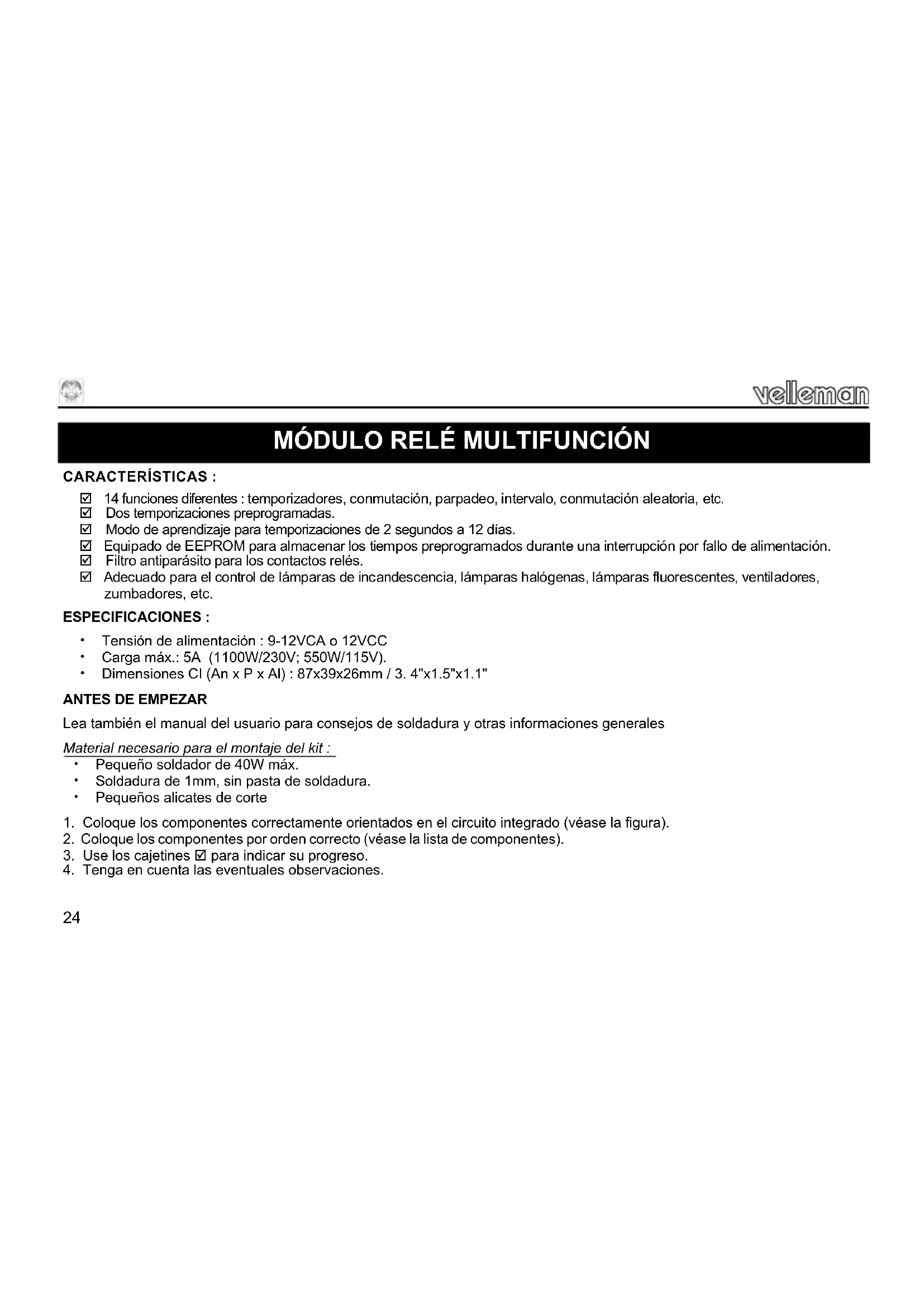

Beachten Sie die geltenden Sicherheitsvorschriften, wenn Sie die Einheit an die Netzspannung anschließen'24 CARACTERÍSTICAS : 14 funciones diferentes : temporizadores, conmutación, parpadeo, intervalo, conmutación aleatoria, etc. Dos temporizaciones preprogramadas. Modo de aprendizaje para temporizaciones de 2 segundos a 12 días. Equipado de EEPROM para almacenar los tiempos preprogramados durante una interrupción por fallo de alimentación. Filtro antiparásito para los contactos relés. Adecuado para el control de lámparas de incandescencia, lámparas halógenas, lámparas fluorescentes, ventiladores, zumbadores, etc.

ESPECIFICACIONES : Tensión de alimentación : 9-12VCA o 12VCC Carga máx.: 5A (1100W/230V; 550W/115V). Dimensiones CI (An x P x Al) : 87x39x26mm / 3. 4"x1.5"x1.1"

Lea también el manual del usuario para consejos de soldadura y otras informaciones generales Material necesario para el montaje del kit : Pequeño soldador de 40W máx. Soldadura de 1mm, sin pasta de soldadura. Pequeños alicates de corte

1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).

2. Coloque los componentes por orden correcto (véase la lista de componentes).

3. Use los cajetines para indicar su progreso.

4. Tenga en cuenta las eventuales observaciones.

MÓDULO RELÉ MULTIFUNCIÓN25

Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.

1. Monte el diodo D1. ¡Controle la polaridad!

2. Monte el diodo Zener. ¡Controle la polaridad!

3. Monte los diodos D2 a D5. ¡Controle la polaridad!

4. Monte las resistencias 1/4W.

5. Monte las resistencias 1/2W.

6. Monte el pulsador.

7. Monte el soporte de CI. ¡Atención a la posición de la muesca!

8. Monte los condensadores.

9. Monte los conmutadores DIP. ¡Atención a la posición! La posición del conmutador 1 corresponde al ‘1’ en el circuito

10. Monte el LED. ¡Controle la polaridad!

11. Monte los transistores.

12. Monte el contacto. Córtelo a la medida como se indica en la figura.

13. Monte las regletas de conexión.

14. Monte los condensadores electrolíticos. ¡Controle la polaridad!

15. Monte el condensador C5.

18. Monte el CI. ¡Atención a la posición de la muesca!

La mayoría de los componentes han sido colocados mecánicamente por orden correcto en una banda para su facilidad y para evitar errores. Quite los componentes uno tras uno de la banda.26

19. SHUNT PARA SUPRESOR DE TRANSITORIOS :

Este sistema está equipado con un filtro desparasitarlo a fin de suprimir de las interferencias causadas por la conmutación. Monte el shunt sobre los contactos normalmente abiertos (NO) o normalmente cerrados (NC) según la aplicación. Quite el shunt en caso de una carga muy pequeña.

20. MODOS DE OPERACIÓN

SW1 MODO DESCRIPCIÓN

Contacto momentáneo La carga está conectada mientras se apriete el botón. Aplicaciones : timbre, … Modo encendido/ apagado Apriete para conectar la carga. Vuelva a apretar para desconectar la carga. Aplicaciones : conecte un número de pulsadores (virtualmente ilimitado) en paralelo para controlar un punto de iluminación u otro aparato. Temporizador marcha/parada Apriete para activar. Después de que se haya pasado el tiempo instaurado, se desconecta la carga. Apriete en cualquier momento para desconectar la carga. Si mantiene apretado el botón, la carga se desconecta de todas maneras después de que haya pasado el tiempo. Aplicaciones : Aplicaciones generales con control del tiempo. Consejo : use este modo como 'modo encendido/apagado' con temporización muy larga. De esa manera, evita que queden iluminadas fuentes luminosas si se olvida de apagarlas. Conmutador de escalera Apriete para activar. Después de que se haya pasado el tiempo instaurado, se desconecta la carga. Vuelva a apretar si la carga está conectada para reiniciar el temporizador. Aplicaciones : escaleras, sótanos, graneros, almacenes, iluminación exterior27 Conmutador de escalera con dos tiempos Apriete brevemente para activar el temporizador con tiempo1*. Apriete mucho tiempo para empezar con tiempo2*. Vuelva a apretar si la carga está conectada para reiniciar el temporizador. Después de que se haya pasado el tiempo instaurado, se desconecta la carga. Aunque el botón quede apretado, la carga se desconecta de todas maneras des- pués de que haya pasado el tiempo. Aplicaciones : igual que arriba Temporizador imposible de reiniciar Apriete para activar. Volver a apretar no tiene ningún efecto. Después de que haya pasa- do el tiempo, la carga se desconecta. Aunque mantenga apretado el pulsador, la carga se desconecta de todas maneras después de que haya pasado el tiempo. Aplicaciones : Aplicaciones generales con control del tiempo. Temporizador Apriete el botón para activar el temporizador. Después de que haya pasado el tiempo, la carga queda conectada hasta que se suelte el botón. Aplicaciones : Evite el encendido y apagado inútil de fuentes luminosas controlado por un detector de movimientos en puertas de entrada, entradas, jardines, … Temporizador con protección contra la reactivación prematura Apriete el botón para conectar la carga durante el tiempo1*. Después de que haya pasa- do el tiempo1*, se desconecta la carga y el tiempo2* empieza. Durante el tiempo2*, no es posible reactivar la carga. Después de que haya pasado el tiempo2*, es posible reactivar la carga. La carga ya no está conectada después de que haya pasado el tiempo2*, si el botón queda apretado. Aplicaciones : Evite el funcionamiento contínuo de la calefacción, aire acondicionado TV, baño de burbujas, … Temporizador de apagado Apriete el botón para conectar la carga. Si se suelta el botón, el temporizador se activa. Vuelva a apretar para reactivar el temporizador y prolongar el tiempo. Después de que haya pasado el tiempo, la carga se desconecta. Aplicaciones : Permite que funcione una bomba o un ventilador durante un tiempo determinado después de la abertura del conmu- tador, a fin de evitar una activación y una desactivación repetida.28 Temporizador por intervalos Mientras esté apretado el botón, la carga se conecta durante el tiempo1* y se desco- necta durante el tiempo2* Aplicaciones : Regaderas, bombas de piscinas, compre- sores de drenaje, ventilación, descongelación, … Intermitente Mientras esté apretado el botón, la carga se conecta y se desconecta a una frecuencia fija de 1Hz Aplicaciones : lámparas de advertencia, zumbadores, … Intermitente con tempo- rizador Apretando el botón, empieza el parpadeo como se ha descrito arriba. Después de que se suelte el botón, se activa el temporizador. Vuelva a apretar para reini- ciar el temporizador y prolongar el parpadeo. Después de que haya pasado el tiempo, el parpadeo se para. Aplicaciones : lámparas de advertencia, zumba-

Encendido y apagado arbitrario Mientras esté apretado el botón, la salida se activa y se desactiva en momentos aleatorios (de 9 minutos a 2,5 horas entre cada cambio). El estado inicial, apre- tando el conmutador, se determina también de manera aleatoria. Aplicaciones : Simula una presencia en su ausencia Activación soltando el botón La carga se conecta soltando el botón y el temporizador se activa. Vuelva a apretar para reactivar el temporizador. Después de que haya pasado el tiempo, la carga se desconecta. Aplicaciones : Aireación de sanitarios, control de la limpieza de las instalaciones sanitarias.29

21. MODO DE PROGRAMACIÓN :

El modo de programación permite instaurar dos temporizaciones entre 2 segundos y 12 días. Estas temporizaciones se llaman tiempo1 y tiempo2. En la fábrica, tiempo1 ha sido instaurado a 3 minutos y tiempo2 a 30 minutos. Todos los modos usan tiempo1 como temporizador, salvo los modos que usan las dos temporizaciones o ninguna. Es posi- ble adaptar ambos tiempos como quiera vía el modo de programación. Los nuevos tiempos programados se graban en una memoria EEPROM y se guardan en caso de una interrupción por fallo de alimentación. Primero, programe tiempo 1: Apriete el pulsador brevemente. La carga parpadea 1 vez y se activa continuamente. Empieza la grabación del tiempo pasado. Espere hasta que se haya pasado el tiempo deseado. Vuelva a apretar el pulsador brevemente a fin de parar la grabación. La carga se desconecta. Para confirmar el tiempo grabado, apriete el pulsador brevemente dentro de los 5 segundos siguiendo la parada de la grabación. La carga parpadea 1 vez para confirmar. Interruptor de escalera interrumpible con dos tiempos. Una presión breve activa el delay1*. Una presión larga activa el delay2*. La carga se neutralizará después del tiempo de variación, incluso si el botón queda apretado. La carga se neutraliza inmediatamente si aprieta el botón durante el tiempo que la carga está activada. Aplicaciones : escaleras, graneros, sótanos, almacenes y tiendas Modo de aprendizaje El modo de programación permite fijar la duración del delay1 y del delay2. Para el uso de este modo, véase más adelante.30 Luego, programe tiempo2: Apriete el pulsador brevemente. La carga parpadea 2 veces y se activa continuamente. Empieza la grabación del tiempo pasado. Espere hasta que se haya pasado el tiempo deseado. Vuelva a apretar el pulsador brevemente a fin de parar la grabación. La carga se desconecta. La carga parpadea 2 veces. Para confirmar el tiempo grabado, apriete el pulsador brevemente dentro de los 5 segundos siguiendo la parada de la gra- bación. La carga parpadea 2 veces para confirmar. Consejo : Si quiere programar un tiempo nuevo para tiempo2, sin modificar tiempo1, siga el procedimiento normal, pero no confirme tiempo1 después de la grabación. Luego, continúe con tiempo2.

22. Una aplicación de baja tensión.

23. Una aplicación alimentada por la red.
