| Type de produit | Kit module relais multifonction |
| Marque | Velleman |
| Modèle | K8015 |
| Catégorie | Contrôleur |
| Dimensions du circuit imprimé | 87 x 39 x 26 mm |
| Alimentation | 9-12 V AC ou 12 V DC |
| Charge maximale | 5 A (1100 W/230 V, 550 W/115 V) |
| Nombre de modes | 14 modes différents |
| Plage de temporisation | 2 secondes à 12 jours |
| Sauvegarde des paramètres | EEPROM, conservée en cas de coupure |
| Circuit de déparasitage | Oui, pour contacts du relais |
| Types de charges compatibles | Lampes à incandescence, halogène, fluorescentes, ventilateurs, buzzers |
| Températures de fonctionnement | Non spécifié, estimation usage intérieur |
| Matériel nécessaire au montage | Fer à souder 40 W max, soudure 1 mm, pince coupante |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux |
| Sécurité | Respecter les polarités des composants, utiliser un fer adapté, attention aux applications réseau |
| Pièces détachées | Non fournies séparément, kit complet |
FOIRE AUX QUESTIONS - K8015 VELLEMAN
Questions des utilisateurs sur K8015 VELLEMAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur au format PDF gratuitement ! Retrouvez votre notice K8015 - VELLEMAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K8015 de la marque VELLEMAN.
MODE D'EMPLOI K8015 VELLEMAN
Module relais multifonction.... 10
Multifunktionelles relaismodul 17

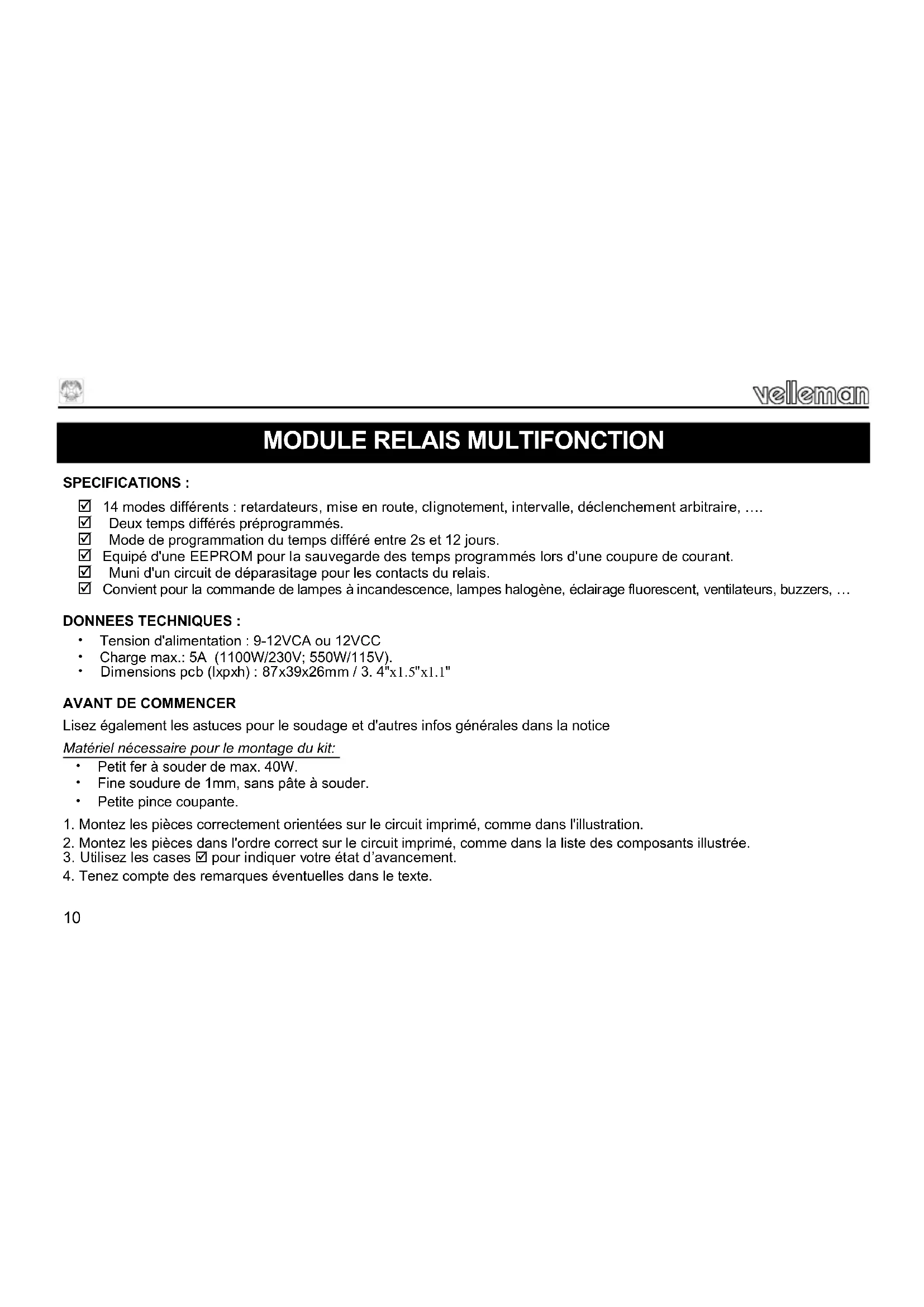

☑ 14 modes différents : retardateurs, mise en route, clignotement, intervalle, déclenchement arbitraire,.... ☑ Deux temps différés préprogrammés. ☑ Mode de programmation du temps différé entre 2s et 12 jours. ☑ Equipé d'une EEPROM pour la sauvegarde des temps programmés lors d'une coupure de courant. ☑ Muni d'un circuit de déparasitage pour les contacts du relais. ☑ Convient pour la commande de lampes à incandescence, lampes halogène, éclairage fluorescent, ventilateurs, buzzers,...
Donnees techniques:
• Tension d'alimentation : 9-12VCA ou 12VCC • Charge max.: 5A (1100W/230V; 550W/115V). • Dimensions pcb (lxpxh) : 87x39x26mm / 3.4"x1.5"x1.1"
Avant de commencer
Lisez également les astuces pour le soudage et d'autres infos générales dans la notice
Matériel nécessaire pour le montage du kit:
• Petit fer à souder de max. 40W. • Fine soudure de 1mm, sans pâte à souder. • Petite pince coupante.
- Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
- Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
- Utilisez les cases ☑ pour indiquer votre état d'avancement.
- Tenez compte des remarques éventuelles dans le texte.
Montage
La plupart des composants ont été placés mécaniquement dans l'ordre correct sur une bande pour votre facilité et pour éviter des erreurs. Retirez les composants un par un de la bande.
Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.
- Montez la diode. Attention à la polarité!
- Montez la diode zener. Attention à la polarité!
- Montez les diodes D2 à D5. Attention à la polarité!
- Montez les résistances 1/4W.
- Montez les résistances 1/2W.
- Montez le bouton poussoir.
- Montez le support de CI. Attention à la position de l'encoche!
- Montez les condensateurs.
- Montez le interrupteur DIP. Attention à l'orientation ! La position du commutateur 1 correspond à '1' sur le circuit imprimé.
- Montez la LED. Attention à la polarité!
- Montez les transistors.
- Montez la barrete male. Coupez-le sur mesure comme indiqué sur l'illustration.
- Montez les connecteurs à vis.
- Montez les condensateurs électrolytiques. Attention à la polarité !
- Montez le condensateur C5.
- Montez les VDR.
- Montez le relais.
- Placez le CI dans son support. Attention à la positon de l'encoche!
19. SHUNT Pour deparasiteur:
Le système est équipé d'un circuit de déparasitage afin de supprimer les parasites provoqués par la mise en route. Placez le shunt sur les contacts normalement ouvert (NO) ou normalement fermé (NC) selon votre application. Enlevez le shunt en cas d'une charge très faible.
Velleman
- COMMANDE
| SW1 | MODE | DESCRIPTION |
 | Contact instantané | La charge est connectée tant que le bouton est enfoncé. Applications : sonnette de porte, ... |
 | Mode allumé/éteint | Appuyer pour connecter la charge, appuyer à nouveau pour déconnecter la charge. Applications : connecter un nombre virtuellement illimité de boutons-poussoirs parallèlement pour commander un point lumineux ou un autre appareil. |
 | Retardateur démarrer/ arrêter | Appuyer pour enclencher. Après l'écoulement du temps instauré, la charge est déconnectée. Appuyez à n'importe quel moment pour déconnecter la charge. Si le bouton reste enfoncé, la charge est quand même déconnectée après l'écoulement du temps. Applications : Applications générales avec commande du temps. Astuce: utilisez ce mode comme 'mode allumé/éteint' avec un temps de retardement très long, vous |
 | Éclairage de cages d'escalier | Appuyer pour enclencher. Après l'écoulement du temps instauré, la charge est déconnectée. Appuyer à nouveau lorsque la charge est connectée pour redémarrer le retardateur. Applications : cages d'escaliers, caves, greniers, aires de stockage, éclairage extérieur |
 | Éclairage de cages d'escalier avec deux temps. | Appuyer brièvement pour démarrer le retardateur avec temps 1*, appuyer longtemps pour démarrer avec temps 2*. Appuyer à nouveau lorsque la charge est connectée pour redémarrer le retardateur. Après l'écoulement du temps instauré, la charge est déconnectée. Si le bouton reste enfoncé, la charge est quand même déconnectée après l'écoulement du temps. Applications : idem que ci-dessus |
Velleman
 | Retardateur non - réenclencher. | Appuyer pour enclencher. Appuyer de nouveau n'est pas suivi d'effet. Après l'écoulement du temps, la charge est déconnectée. Si le bouton-poussoir reste enfoncé, la charge est quand même déconnectée après l'écoulement du temps. Applications : Applications générales avec commande du temps. |
 | Retardateur d'enclenchement. | Appuyer sur le bouton pour démarrer le retardateur. Après l'écoulement du temps, la charge est connectée jusqu'à ce que le bouton soit relâché. Applications : Evite l'allumage et l'extinction inutiles des sources lumineuses commandées par un détecteur de mouvements aux portes d'entrée, entrées, allées de jardin, ... |
 | Retardateur avec protection contre le ré enclenchement prématuré. | Appuyer sur le bouton pour connecter la charge pendant le temps 1*. Après l'écoulement du temps 1*, la charge est déconnectée et le temps 2* commence. Pendant le temps 2*, la charge ne peut plus être connectée de nouveau. Après l'écoulement du temps 2*, la charge peut être connectée de nouveau. La charge n'est plus connectée après l'écoulement du temps 2*, lorsque le bouton-poussoir reste enfoncé. Applications : Évite le fonctionnement continu du chauffage, air conditionné, TV, bain à bulles, ... |
 | Retardateur d'extinction | Appuyer sur le bouton pour connecter la charge. Lorsque le bouton est relâché, le retardateur démarre. Appuyer de nouveau pour redémarrer le retardateur et allonge le temps. Après l'écoulement du temps, la charge est déconnectée. Applications : Permet de laisser fonctionner une pompe ou un ventilateur durant un temps détermin après l'ouverture du commutateur, afin d'éviter l'enclenchement et l'extinction répétés. |
 | Retardateur à intervalles | Tant que le bouton reste enfoncé, la charge est connectée pendant le temps 1* et déconnectée pendant le temps 2*. Applications : Tourniquets, pompes de piscines, compresseurs d'assèchement, ventilation, décongélation, ... |
Velleman
 | Clignotant | Tant que le bouton reste enfoncé, la charge est connectée et déconnectée à une fréquence fixe de 1Hz.Applications: lampes d'avertissement, buzzers, ... |
 | Clignotant avec retardateur | L'enfoncement du bouton démarre le clignotement comme décrit ci-dessus. Après le relâchement du bouton, le retardateur démarre. Appuyer de nouveau pour redémarrer le retardateur et prolonger le clignotement. Après l'écoulement du temps, le clignote-ment s'arrête. Applications: lampes d'avertissement, buzzers, ... |
 | Allumage et extinction arbitraires | Tant que le bouton reste enfoncé, la sortie s'enclenche et se désenclenche à des moments arbitraires. (9 minutes à 2,5 h entre chaque changement). La situation initiale lors de l'enfoncement du commutateur est également déterminée de façon arbitraire. Applications: Simule une présence en votre absence. |
 | Enclenchement lors du relâchement du bouton | La charge est connectée après le relâchement du bouton et le retardateur démarre. Appuyer de nouveau pour redémarrer le retardateur. Après l'écoulement du temps, la charge est déconnectée. Applications: Aération d'espaces sanitaires, commande du rinçage des installations sanitaires. |
 | Automate interruptible de cage d'escalier avec deux temps. | Pressez momentanément pour activer temps de variation 1, pressez le bouton plus longtemps pour activer temps de variation 2. La charge sera neutralisée après le temps de variation, même si le bouton reste enfoncé. La charge est neutralisée immédiatement si vous pressez le bouton pendant que la charge est activée. |
 | Mode de programma-tion | Le mode de programmation permet de fixer la durée du temps 1 et du temps 2. Voir infra pour l'utilisation de ce mode. |
21. Mode de programmation:
Le mode de programmation permet d'instaurer deux temps différés entre 2s et 12 jours. Ces temps différés sont appelés temps 1 et temps 2. En usine, temps 1 a été instauré à 3 minutes et temps 2 à 30 minutes.
Tous les modes utilisent temps 1 comme retardateur, sauf les modes qui utilisent les deux temps différés ou aucun.
Vous pouvez adapter les deux temps à souhait via le mode de programmation. Les nouveaux temps programmés sont sauvegardés dans une EEPROM et sont conservés en cas de coupure de courant.
Programmez d'abord temps 1:
Appuyez brièvement sur le bouton-poussoir.
La charge clignote 1 fois puis reste connectée en continu.
L'enregistrement du temps écoulé démarre.
Attendez que le temps souhaité soit écoulé.
Appuyez à nouveau brièvement sur le bouton-poussoir afin d'arrêter l'enregistrement.
La charge est déconnectée.
La charge clignote 1 fois.
Pour confirmer le temps enregistré, appuyez brièvement sur le bouton-poussoir dans les 5 secondes suivant l'arrêt de l'enregistrement.
La charge clignote 1 fois pour confirmation.
velleman
Programmez ensuite temps 2:
Appuyez brièvement sur le bouton-poussoir.
La charge clignote 2 fois puis reste connectée en continu.
L'enregistrement du temps écoulé démarre.
Attendez que le temps souhaité soit écoulé.
Appuyez à nouveau brièvement sur le bouton-poussoir afin d'arrêter l'enregistrement.
La charge est déconnectée.
La charge clignote 2 fois.
Pour confirmer le temps enregistré, appuyez brièvement sur le bouton-poussoir dans les 5 secondes suivant l'arrêt de l'enregistrement.
La charge clignote 2 fois pour confirmation.
Astuce : Si vous souhaitez programmer un nouveau temps pour temps 2, sans modifier temps 1, suivez la procédure normale, mais ne confirmez pas temps 1 après l'enregistrement. Continuez ensuite avec temps 2.
23. Exemple de connexion pour une application RESEAU
Respectez les conseils de sécurité concernant les applications alimentées par le réseau.
