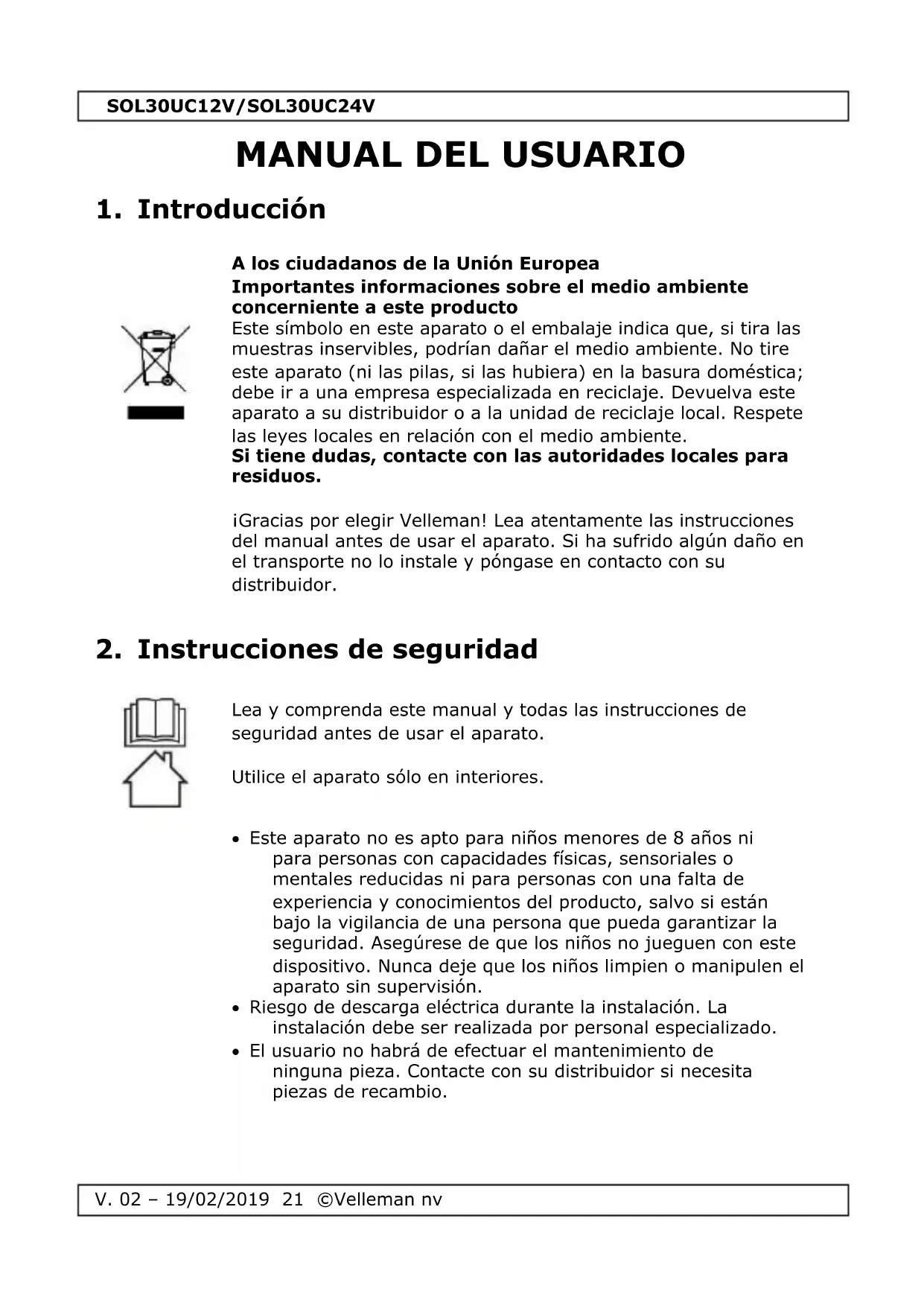

MANUAL DE USUARIO SOL30UC24V VELLEMAN

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

Riesgo de descarga eléctrica durante la instalación. La instalación debe ser realizada por personal especializado.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.SOL30UC12V/SOL30UC24V

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.

Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.

Guarde este manual del usuario para cuando necesite consultarlo.

Véase las figuras en la página 2 de este manual del usuario.

Monte el regulador en un lugar fresco, seco y bien aireado al introducir un tornillo M4x20 (tornillo no incl.) en cada agujero de montaje.

Conecte una batería recargable de 12 V (SOL30UC12V, no incl.) o 24 V (SOL30UC24V, no incl.) al conector. Respete la polaridad.

Utilice cables de cobre multifilar aislados con un diámetro de mín. 6 mm². Pele aproximadamente 5 mm del cable.

Conecte la placa solar (no incl.) al conector. Asegúrese de que la carga conectada sea compatible con el regulador. Respete la polaridad.

Conecte un aparato DC (no incl.) al conector. Asegúrese de que la carga conectada sea compatible con el regulador y esté desactivada. Respete la polaridad.

Al conectar una carga AC (no incl.), instale un convertidor DC/AC compatible (no incl.) entre la batería y la carga.

Nunca cortocircuite ni invierta la polaridad de la batería, la placa o la carga para evitar daños irrevocables.

Desconexión del regulador: primero, desconecte la placa solar, la carga y luego la batería.

Utilice conexiones cortas para disminuir las pérdidas de corriente.

6. Modos de protección

Protección de descarga excesiva. Se activa si el nivel de la batería es demasiado bajo. La corriente hacia la carga se corta para no dañar la batería. Desconecte la carga del conector y espere hasta que la batería esté completamente recargada.

Protección de carga excesiva. Se activa si el nivel de la batería es demasiado elevado. La corriente que viene de la placa solar se corta para no dañar la batería.

Protección contra las sobrecargas. Se activa si la carga necesita una corriente superior a 30 A.

Protección contra los cortocircuitos. Se activa si ocurre un cortocircuito.SOL30UC12V/SOL30UC24V

Protección contra la polaridad inversa. El regulador sólo se ilumina en caso de polaridad inversa.

La pantalla LCD visualiza la tensión de la batería (A), la corriente de descarga (B) o la corriente de carga (C). Conmute a las pantallas con el interruptor.

Tensión de batería. El interruptor de carga no tiene función.

Corriente de salida de la batería hacia la carga DC. Indica 0.00 A si la carga está desconectada. Conecte o desconecte la corriente de salida hacia la carga con el interruptor de carga. Observación: Al activar la salida hacia la carga en el modo de protección de descarga, suena el buzzer. Después de la recuperación del sistema (nivel de carga de la batería normalizado) pulse 2 veces el interruptor de carga para restablecer la corriente de salida hacia la carga.

Corriente de carga del panel solar hacia la batería. El interruptor de carga no tiene función.SOL30UC12V/SOL30UC24V

V. 02 – 19/02/2019 25 ©Velleman nv

8. Solución de problemas

No está indicado el procedimiento de carga al conectar la placa solar.

Invierta la polaridad.

Demasiado poco luz solar.

No hay una salida de corriente.

Batería mal conectado, desconexión o polaridad inversa.

Conecte batería, controle polaridad y vuelva a conectar.

Polaridad de la carga invertida.

Invierta la polaridad.

Protección de descarga excesiva activada.

Desconecte la carga y vuelva a cargar la batería.

Protección de sobrecarga o contra cortocircuitos activada.

Asegúrese de que la carga no esté cortocircuitada y que no necesite más que 30 A. Pulse si no es el caso.

pérdida de tensión durante la carga .................... 13.3 V ± 0.4 V

pérdida de tensión durante la descarga .................. 12 V ± 0.4 VSOL30UC12V/SOL30UC24V

pérdida de tensión durante la carga .................... 26.5 V ± 0.5 V

pérdida de tensión durante la descarga .................. 24 V ± 0.5 V

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.SOL30UC12V/SOL30UC24V

Guarde este manual para posterior consulta.
