WKM - Robinet STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet mitigeur pour évier
Marque	Stiebel Eltron
Modèle	WKM
Application	Cuisine
Type de montage	Robinetterie murale
Surface	Chromé
Débit max.	18 l/min
Pression maxi admissible	1 MPa (10 bar)
Portée	160 mm
Raccordement	G 1/2
Fonctions principales	Deux poignées de commande pour mélange eau chaude/eau froide ; bec équipé d'un régulateur de jet
Utilisation	Actionner la poignée droite pour eau chaude, gauche pour eau froide ; mélanger pour régler la température
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs ou solvants ; détartrer le régulateur de jet en le retirant
Sécurité	Température de sortie peut dépasser 60 °C : risque de brûlure au-dessus de 43 °C ; ne pas obstruer la sortie d'eau pour éviter la mise sous pression du ballon
Compatibilité	Ballon d'eau chaude sanitaire à écoulement libre sur évier
Garantie	Consulter les conditions de garantie locales ; utilisation de pièces d'origine recommandée
Recyclage	Éliminer conformément à la réglementation nationale

FOIRE AUX QUESTIONS - WKM STIEBEL ELTRON

Comment installer le mitigeur WKM ?

L'installation doit être réalisée par un installateur qualifié. Rincez la conduite d'eau froide, vissez les tuyaux d'arrivée d'eau au ballon et au mitigeur. Utilisez la rallonge de robinet pour les ballons de plus de 30 l. Ouvrez le robinet d'eau chaude pour remplir le ballon avant mise en service.

Comment régler la température de l'eau ?

Actionnez la poignée droite pour l'eau chaude et la poignée gauche pour l'eau froide. Mélangez en ouvrant ou limitant le débit de chaque poignée jusqu'à obtenir la température souhaitée.

Quel est le débit maximal du WKM ?

Le débit maximal est de 18 l/min lorsque le mitigeur est totalement ouvert. Si le débit dépasse cette valeur, vous pouvez le brider à l'aide du limiteur situé sur le raccord mural.

Comment nettoyer et entretenir le robinet ?

Utilisez simplement un chiffon humide. N'utilisez pas de produits de nettoyage abrasifs ou de solvants. Pour détartrer le régulateur de jet, retirez-le du bec et nettoyez-le.

Y a-t-il un risque de brûlure ?

Oui, la température du mitigeur peut dépasser 60 °C en service. Il y a risque de brûlure si la température de sortie d'eau dépasse 43 °C. Soyez prudent lors de l'utilisation.

Puis-je utiliser ce mitigeur avec un ballon sous pression ?

Non, le ballon ne doit pas être mis sous pression. Ce mitigeur est conçu pour des ballons d'eau chaude sanitaire à écoulement libre. N'obstruez jamais la sortie d'eau pour éviter la mise sous pression du ballon.

Quels sont les raccordements disponibles ?

Le raccordement est de type G 1/2. Pour l'installation, utilisez les tuyaux d'arrivée d'eau fournis. Une rallonge de robinet est disponible pour les ballons de plus de 30 l.

Comment détartrer le robinet ?

Retirez le régulateur de jet du bec (il se dévisse). Nettoyez-le à l'eau claire ou avec un détartrant doux. Remontez-le après séchage.

Quelles sont les conditions de garantie ?

Pour les appareils achetés hors d'Allemagne, la garantie est assurée par la filiale locale. Utilisez uniquement des pièces d'origine Stiebel Eltron pour préserver la garantie.

Ce mitigeur est-il compatible avec une douchette ?

Le modèle WKM est conçu pour évier et ne comprend pas de douchette. Les modèles WDM (douche) et WBM (baignoire) sont prévus pour cet usage.

MODE D'EMPLOI WKM STIEBEL ELTRON

1. Remarques générales 16 1.1 Consignes de sécurité 16 1.2 Autres repérages utilisés dans cette documentation__16 1.3 Unités de mesure 17
2. Sécurité 17 2.1 Utilisation conforme 17
3. Utilisation 17
4. Nettoyage et entretien 17

Installation

1. Sécurité 18

5.1 Consignes de sécurité générales 18 5.2 Prescriptions, normes et directives ____ 18 6. Description de l'appareil 18 7. Montage 19 8. Mise en service 20 8.1 Contrôle du débit maximal 20 9. Données techniques 20 9.1 Cotes et raccordements 20 9.2 Tableau de données 21

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez lire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utilisateur le cas échéant.

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

- Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
	Brûlure(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSEMENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.

Remarque

Le symbole ci-contre caractérise des remarques générales.

▶ Lisez attentivement les remarques.

Symbole	Signification
	Dommages matériels(Dégâts induits, dommages causés à l'appareil, à l'environnement)
	Recyclage de l'appareil

▶ Ce symbole indique une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2.1 Utilisation conforme

Ce produit est destiné à être utilisé sur un ballon d'eau chaude sanitaire à écoulement libre sur évier.

• WKM pour éviers de cuisine
• WDM pour douches
• WBM pour baignoires

Ce produit est destiné à une utilisation domestique. Il peut être utilisé par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans des petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice.

Remarque

Pendant le réchauffement du ballon, de l'eau d'expansion s'écoule de la sortie.

Pour les ballons d'eau chaude sanitaire à écoulement libre avec fonction anti-goutte, l'eau d'expansion reste dans le ballon.

Actionnez la poignée de droite pour faire couler de l'eau chaude.

Actionnez la poignée de gauche pour faire couler de l'eau froide.

Réglez la température souhaitée en actionnant les deux poignées pour mélanger l'eau froide et l'eau chaude en ouvrant ou en limitant leur débit.

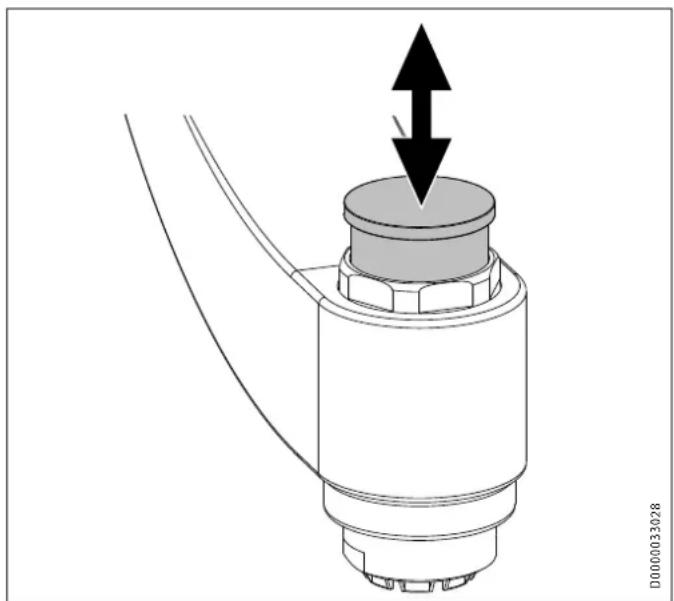

WBM : L'écoulement peut se faire par le bec ou par la douchette. Pour passer de l'un à l'autre, il suffit de tirer sur le mécanisme lorsque l'eau s'écoule.

Lorsque l'eau ne s'écoule plus, le mitigeur revient automatiquement en position d'origine.

4. Nettoyage et entretien

▶ N'utilisez pas de produit de nettoyage abrasif ni de solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil. Pour détartrer le régulateur de jet, sortez-le du raccord vissé.

5. Sécurité

L'installation, la mise en service, la maintenance et les réparations du produit ne doivent être effectuées que par un installateur.

5.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pièces de rechange d'origine du produit sont utilisés.

AVERTISSEMENT Brûlure

La température du mitigeur peut dépasser 60 °C en service.

Risque de brûlure à des températures de sortie d'eau supérieures à 43 °C.

Dommages matériels

Le tartre peut obstruer la sortie et ainsi mettre le ballon sous pression.

▶ N'obstruez jamais le tube de soutirage et utilisez uniquement des régulateurs de jet pour robinetteries à écoulement libre, sous peine d'endommager le ballon.

Remarque

Respectez la législation et les prescriptions nationales et locales.

6. Description de l'appareil

Fournitures

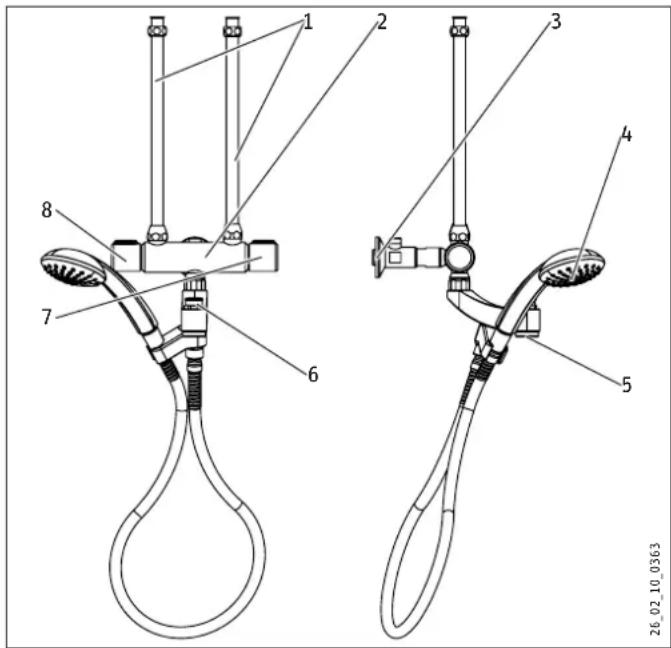

Figure WBM

1 Tuyaux d'arrivée d'eau 2 Corps du mitigeur 3 Raccordement mural avec limiteur de débit et rallonge de robinet 4 WDM | WBM : douchette avec support 5 WKM | WBM : bec à régulateur de jet 6 WBM : Mécanisme : écoulement par le bec / douchette 7 Poignée eau chaude 8 Poignée eau froide

Dommages matériels

Le ballon peut perdre son étanchéité.

▶ Le ballon ne doit pas être mis sous pression. ▶ Le flexible de douche ne doit pas être plié.

Lorsqu'ils sont raccourcis, les tuyaux doivent être ébavurés. Rincez soigneusement la conduite d'eau froide.

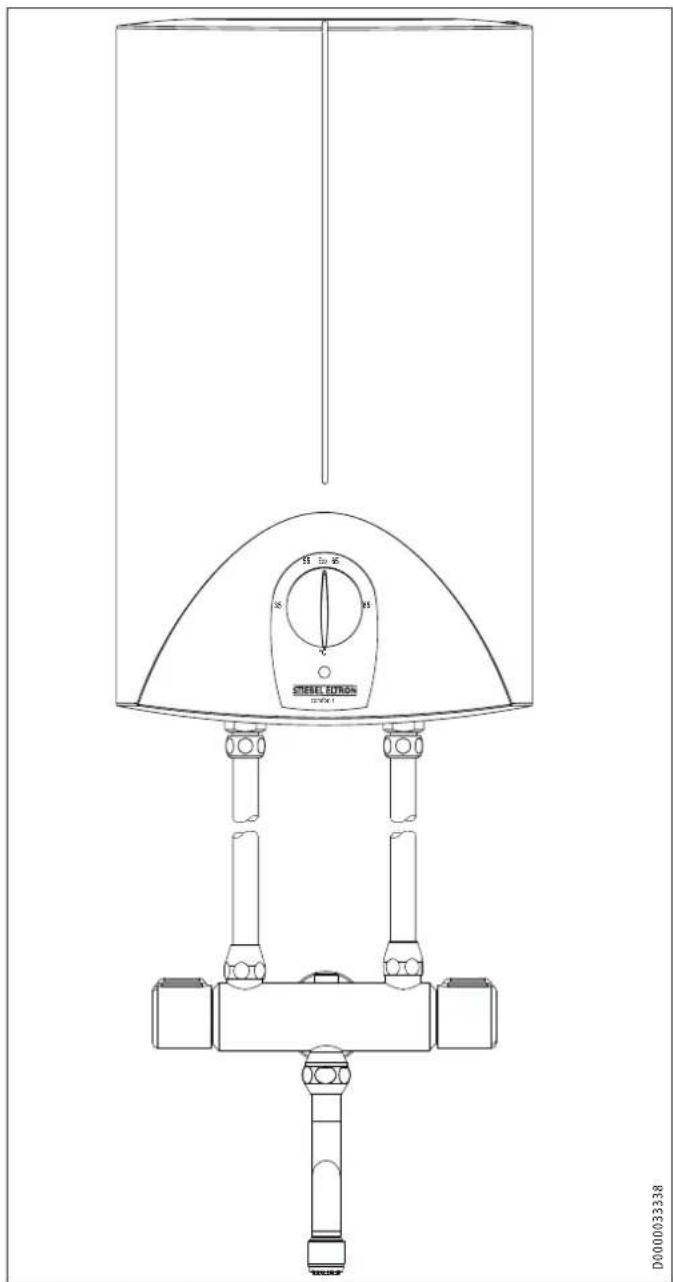

H 5m H M V STEEL BUTTON 12-04-1 D000033338

- Vissez les tuyaux d'arrivée d'eau pour raccorder le ballon au mitigeur.

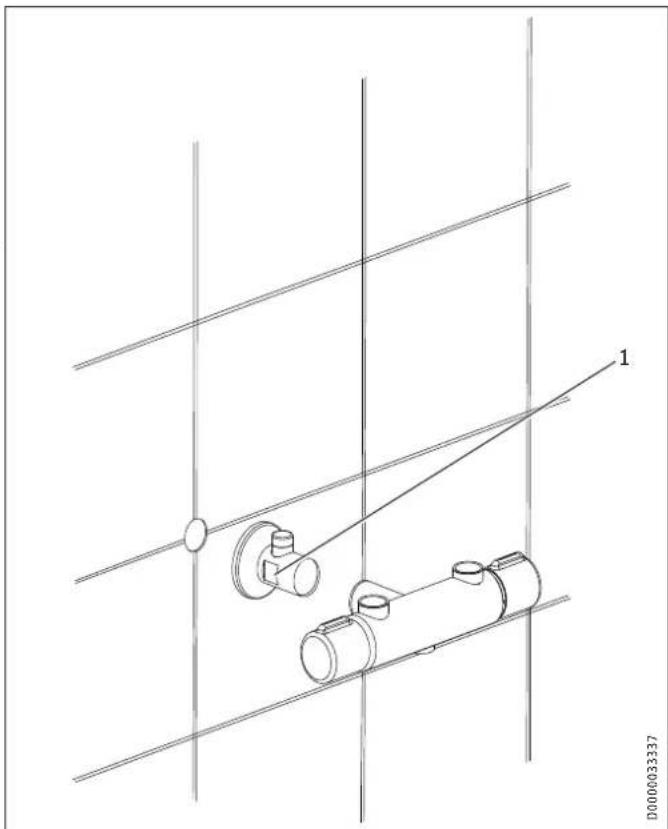

1 Ouverture de clé 24

▶ Utilisez la rallonge de robinet entre le raccord mural et le corps du mitigeur pour les ballons de plus de 30 l.

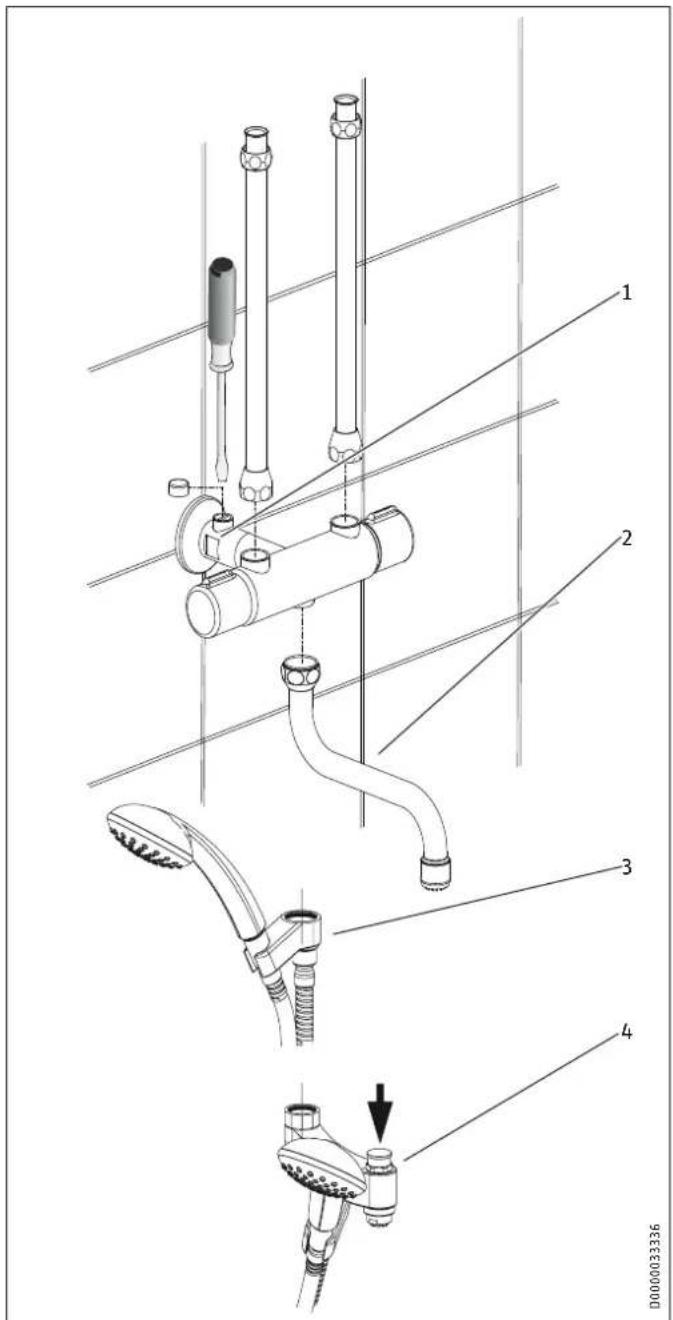

1 Limiteur de débit à vis de réglage 2 WKM 3 WDM 4 WBM

▶ Vissez sur le corps du mitigeur :

- WDM: le flexible de douche avec le support de douchette

- WBM : le bec orientable avec le flexible de douche et le support de douchette

8. Mise en service

Rincez soigneusement la conduite d'arrivée d'eau froide. Remplissage du ballon : Ouvrez le robinet d'eau chaude. ▶ Patientez jusqu'à ce que de l'eau sorte et allumez le ballon.

Dommages matériels

Pour les ballons à écoulement libre, tenez compte des valeurs de débit maximales limiteur entièrement ouvert (voir le chapitre « Données techniques / Tableau de données »).

▶ Si le débit dépasse la valeur indiquée lorsque le mitigeur est totalement ouvert, bridez-le à l'aide du limiteur du raccord mural. Pour cela, retirez le cache et tournez la vis de réglage vers la droite à l'aide d'un tournevis.

9.1 Cotes et raccordements

WKM

100 220 100 (70) G 1/2 329 G 1/2 137 150 D0000028964

WDM

100 100 (70) G 1/2 329 G 1/2 220 1500 D0000028970

WBM

100 220 100 (70) G 1/2 329 G 1/2 113 90 1250 D0000028972

9.2 Tableau de données

WKM [WDM] [WBM]
232605 232606 232607
Application		Cuisine	Douche	Baignoire / douche
Modèle		ouvert	ouvert	ouvert
Type de montage		Robinetterie murale	Robinetterie murale	Robinetterie murale
Surface		chromé	chromé	chromé
Débit max.	l/min	18	18	18
Pression maxi. admissible	MPa	1	1	1
Portée	mm	160		86

▶ Notez qu'en fonction de la pression au repos, il sera éventuellement nécessaire d'installer un réducteur de pression supplémentaire.

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.
