Typ produktu	Bateria zlewozmywakowa mieszająca
Marka	Stiebel Eltron
Model	WKM
Zastosowanie	Kuchnia
Typ montażu	Armatura ścienna
Powierzchnia	Chromowany
Maks. przepływ	18 l/min
Maks. ciśnienie robocze	1 MPa (10 bar)
Wysięg	160 mm
Przyłącze	G 1/2
Główne funkcje	Dwa uchwyty sterujące do mieszania ciepłej/zimnej wody; wylewka wyposażona w regulator strumienia
Użytkowanie	Naciśnij prawy uchwyt dla ciepłej wody, lewy dla zimnej; mieszaj, aby ustawić temperaturę
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; nie używać ściernych środków czyszczących ani rozpuszczalników; odkamieniać regulator strumienia po jego zdjęciu
Bezpieczeństwo	Temperatura wylotu może przekroczyć 60 °C: ryzyko poparzenia powyżej 43 °C; nie blokować wylotu wody, aby uniknąć ciśnienia w bojlerze
Kompatybilność	Bojler ciepłej wody użytkowej z przepływem swobodnym do zlewu
Gwarancja	Sprawdź lokalne warunki gwarancji; zalecane używanie oryginalnych części
Recykling	Utylizować zgodnie z przepisami krajowymi

Często zadawane pytania - WKM STIEBEL ELTRON

Jak zainstalować baterię WKM?

Instalacja powinna być wykonana przez wykwalifikowanego instalatora. Przepłucz przewód zimnej wody, przykręć węże doprowadzające wodę do bojlera i baterii. Użyj przedłużki baterii do bojlerów powyżej 30 l. Otwórz kran z ciepłą wodą, aby napełnić bojler przed uruchomieniem.

Jak ustawić temperaturę wody?

Naciśnij prawy uchwyt dla ciepłej wody, lewy dla zimnej. Mieszaj, otwierając lub ograniczając przepływ każdego uchwytu, aż do uzyskania żądanej temperatury.

Jaki jest maksymalny przepływ WKM?

Maksymalny przepływ wynosi 18 l/min, gdy bateria jest całkowicie otwarta. Jeśli przepływ przekracza tę wartość, można go ograniczyć za pomocą ogranicznika znajdującego się na przyłączu ściennym.

Jak czyścić i konserwować baterię?

Używaj po prostu wilgotnej szmatki. Nie używaj ściernych środków czyszczących ani rozpuszczalników. Aby odkamienić regulator strumienia, zdejmij go z wylewki i wyczyść.

Czy istnieje ryzyko poparzenia?

Tak, temperatura baterii może przekroczyć 60 °C podczas pracy. Istnieje ryzyko poparzenia, jeśli temperatura wody na wylocie przekracza 43 °C. Zachowaj ostrożność podczas użytkowania.

Czy mogę używać tej baterii z bojlerem ciśnieniowym?

Nie, bojler nie może być poddany ciśnieniu. Ta bateria jest przeznaczona do bojlerów ciepłej wody użytkowej z przepływem swobodnym. Nigdy nie blokuj wylotu wody, aby uniknąć ciśnienia w bojlerze.

Jakie są dostępne przyłącza?

Przyłącze jest typu G 1/2. Do instalacji użyj dołączonych węży doprowadzających wodę. Przedłużka baterii jest dostępna dla bojlerów powyżej 30 l.

Jak odkamienić baterię?

Zdejmij regulator strumienia z wylewki (odkręca się). Wyczyść go czystą wodą lub łagodnym środkiem odkamieniającym. Zamontuj go z powrotem po wyschnięciu.

Jakie są warunki gwarancji?

W przypadku urządzeń zakupionych poza Niemcami gwarancję zapewnia lokalny oddział. Używaj wyłącznie oryginalnych części Stiebel Eltron, aby zachować gwarancję.

Czy ta bateria jest kompatybilna z prysznicem ręcznym?

Model WKM jest przeznaczony do zlewu i nie zawiera prysznica ręcznego. Modele WDM (prysznic) i WBM (wanna) są przeznaczone do tego celu.

INSTRUKCJA OBSŁUGI WKM STIEBEL ELTRON

1.1 Wskazówki dotyczące bezpieczeństwa 34
1.2 Inne oznaczenia stosowane w niniejszej dokumentacji_34
1.3 Jednostki miar 35
2. Bezpieczeństwo 35
2.1 Użytkowanie zgodne z przeznaczeniem ____ 35
3. Obsługa 35
4. Czyszczenie i pielęgnacja 35

INSTALACJA

1. Bezpieczeństwo 36

5.1 Ogólne wskazówki dotyczące bezpieczeństwa ____ 36
5.2 Przepisy, normy i regulacje prawne ____ 36
6. Opis urządzenia 36
7. Montaž 37
8. Uruchomienie 38
8.1 Kontrola maksymalnego natężenia przepływu ____ 38
9. Dane techniczne 38
9.1 Wymiary i przyłącza 38
9.2 Tabela danych 39

GWARANCJA

OCHRONA ŚRODOWISKA I RECYCLING

OBSŁUGA

1. Wskazówki ogólne

Rozdział „Obsługa” przeznaczony jest dla użytkownika urządzenia i specjalisty.

Rozdział „Instalacja” przeznaczony jest dla specjalisty.

Wskazówka

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania.

W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu są określone potencjalne skutki nieprze- strzegania wskazówki dotyczącej bezpieczeństwa.

▶ W tym miejscu są określone środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożeń

Symbol	Rodzaj zagrożenia
	Poparzenie(oparzenie)

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZEGAWCZE	Znaczenie
ZAGROŻENIE	Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.
OSTRZEŻENIE	Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.
OSTROŻNIE	Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Wskazówki ogólne są oznaczone symbolem umieszczonym obok.

▶ Należy dokładnie zapoznać się z treścią wskazówek.

Symbol	Znaczenie
	Szkody materialne (uszkodzenie urządzenia, szkody następcze, szkody ekologiczne)
	Utylizacja urządzenia

▶ Ten symbol informuje o konieczności wykonania jakiejś czymności. Wymagane czynności opisane są krok po kroku. 3. Obsługa

1.3 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Produkt jest przeznaczony do eksploatacji z otwartym (bezciśnie-niowym) zasobnikiem ciepłej wody montowanym nad punktem poboru wody.

• Model WKM przeznaczony jest do zlewozmywaka
• Model WDM przeznaczony jest do prysznica
• Model WBM przeznaczony jest do wanny

Produkt jest przeznaczony jest do użytku domowego. Nieprzeszko-lone osoby mogą bezpiecznie z niego korzystać. Urządzenie można stosować również poza domem, np. w małych przedsiębiorstwach, pod warunkiem takiego samego sposobu użytkowania.

Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji.

Wskazówka

Podczas podgrzewania wody w zasobniku z wylotu kapie woda buforowa.

W przypadku beziśnieniowych zasobników ciepłej wody z funkcją zabezpieczającą przed kapaniem woda buforowa zostaje w zasobniku.

Aby odkręcić ciepłą wodę, należy obrócić prawą gałkę baterii.

Aby odkręcić zimną wodę, należy obrócić lewą gałkę baterii.

Właściwą temperaturę wody można ustawić, obracając obie gałki baterii i odpowiednio regulując strumień zimnej i ciepłej wody.

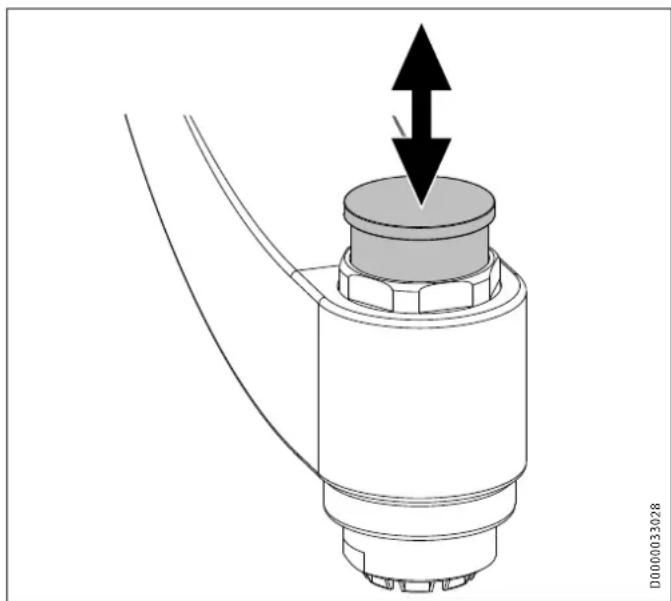

WBM: Strumień wody można kierować albo na wylewkę armatury albo na słuchawkę natryskową. W tym celu należy wyciągnąć przycisk zmiany kierunku wypływu strumienia wody przy otwartej armaturze.

Po zamknięciu strumienia wody armatura powraca do pierwotnego położenia.

4. Czyszczenie i pielęgnacja

▶ Nie wolno używać środków czyszczących o właściwościach ściernych lub zawierających rozpuszczalnik. Do pielęgnacji i czyszczenia urządzenia wystarczy wilgotna szmatka.
▶ W celu odwapnienia regulatora strumienia należy go wyjąć z połączenia gwintowanego.

INSTALACJA

5. Bezpieczeństwo

Instalacja, pierwsze uruchomienie, jak również konserwacja i naprawa produktu mogą być wykonane wyłącznie przez specjalistę.

5.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo pracy tylko w przypadku używania oryginalnego wyposażenia dodatkowego przeznaczonego do tego produktu oraz oryginalnych części zamiennych.

OSTRZEŻENIE przed poparzeniem

Podczas pracy temperatura armatury może osiągnąć wartość powyżej 60 °C.

W przypadku temperatur na wylocie wyższych niż 43 °C istnieje ryzyko poparzenia.

Szkody materialne

Nie dopuścić do gromadzenia się osadu z kamienia na wylocie. Może to być przyczyną tworzenia się ciśnienia wewnątrz zasobnika.

▶ Nie wolno zamykać wylewki i należy używać wyłącznie regulatora strumienia do armatur beziśnie-niowych, ponieważ w przeciwnym wypadku zostanie uszkodzony zasobnik.

5.2 Przepisy, normy i regulacje prawne

Wskazówka

Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz regulacji prawnych.

6. Opis urządzenia

Zakres dostawy

Rysunek modelu WBM

1 Rura doprowadzająca wodę
2 Korpus baterii
3 Przyłącze naścienne z zaworem dławiącym i przedłużką kurka
4 WDM | WBM: słuchawka natryskowa z uchwytem
5 WKM | WBM: wylewka z regulatorem strumienia
6 WBM: Przyciski zmiany kierunku wypływu strumienia wody: między wylewką a słuchawką natryskową
7 Gałka baterii do ciepłej wody
8 Gałka baterii do zimnej wody

7. Montaż

Szkody materialne

Zasobnik może stracić szczelność.

▶ Nie wolno dopuścić, aby woda w zasobniku była pod ciśnieniem.
▶ Nie zginać przewodu prysznicowego.

▶ Po skróceniu rur należy z nich usunąć powstałe zadziory.
▶ Dokładnie przepłukać przewód doprowadzający wodę zimną.

15 16 30 35 35 SIELENTON D0000033338

▶ Przykręcić rury doprowadzające zimną wodę do przyłącza zasobnika i korpusu armatury.

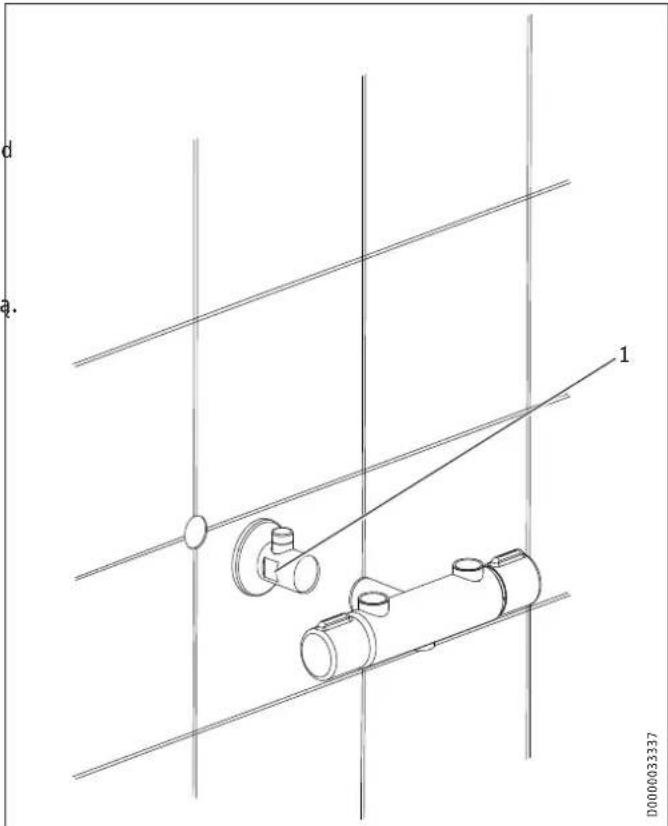

d a. 1 D0000033337

1 Rozwartość klucza - 24

W przypadku stosowania zasobników o pojemności ponad 30 litrów pomiędzy przyłączem naściennym a korpusem armatury należy zamontować przedłużkę kurka.

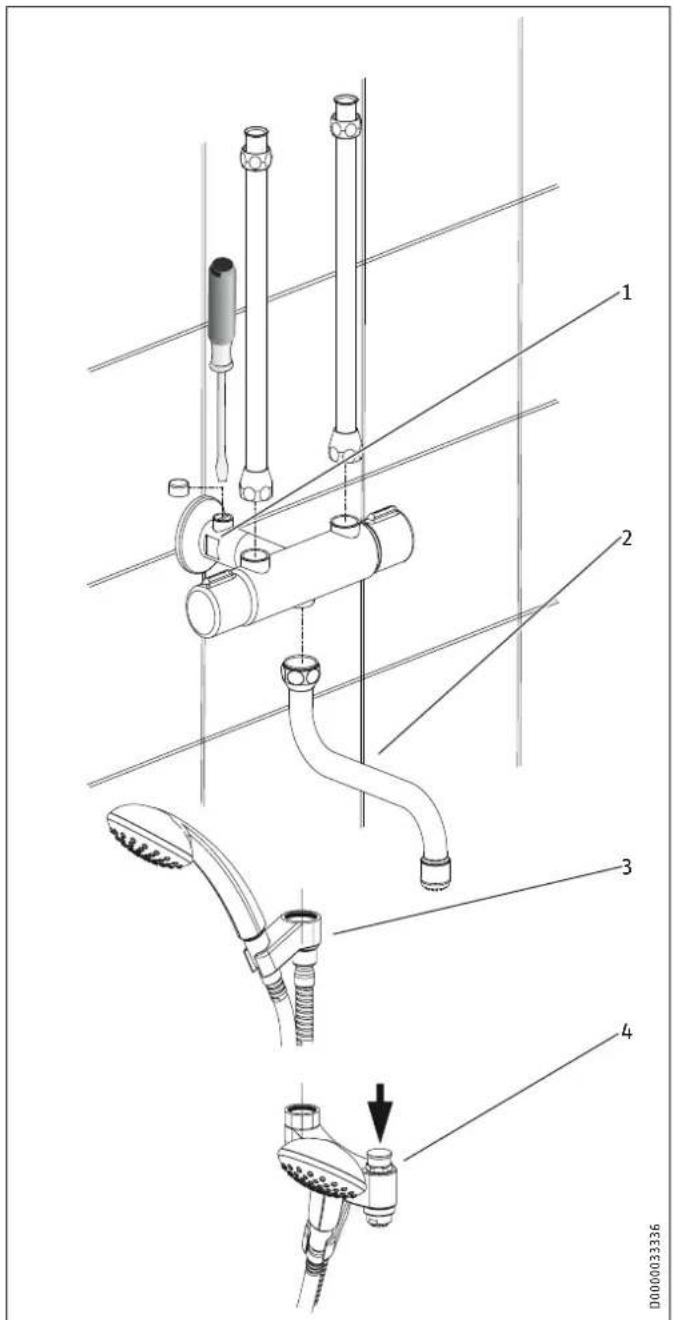

1 Zawór dławiący ze śrubą nastawczą
2 WKM
3 WDM
4 WBM

Przykręcić do korpusu armatury:

• WKM: Wylewka obrotowa
• WDM: wąż prysznicowy wraz z uchwytem na słuchawkę prysznicową
• WBM: ramię wychylne z wężem prysznicowym i uchwyt na słuchawkę prysznicową

8. Uruchomienie

Dokładnie przepłukać rurę doprowadzającą zimną wodę.
▶ Napelnianie zasobnika: Otworzyć zawór ciepłej wody.
▶ Poczekać do momentu, aż zacznie wypływać woda, i włączyć zasobnik.

8.1 Kontrola maksymalnego natężenia przepływu

Szkody materialne

W przypadku zasobników bezciśnieniowych należy przestrzegać maksymalnej wartości natężenia przepływu przy całkowicie otwartym zaworze (patrz rozdział „Dane techniczne / Tabela danych”).

Jeśli przy całkowicie otwartej armaturze natężenie przepływu będzie większe niż maksymalne, należy zmniejszyć je za pomocą umieszczonego na przyłączu naściennym zaworu dławiącego.
▶ W tym celu należy zdjąć pokrywę i za pomocą śrubokręta obrócić śrubę nastawczą w prawo.

9. Dane techniczne

9.1 Wymiary i przyłącza

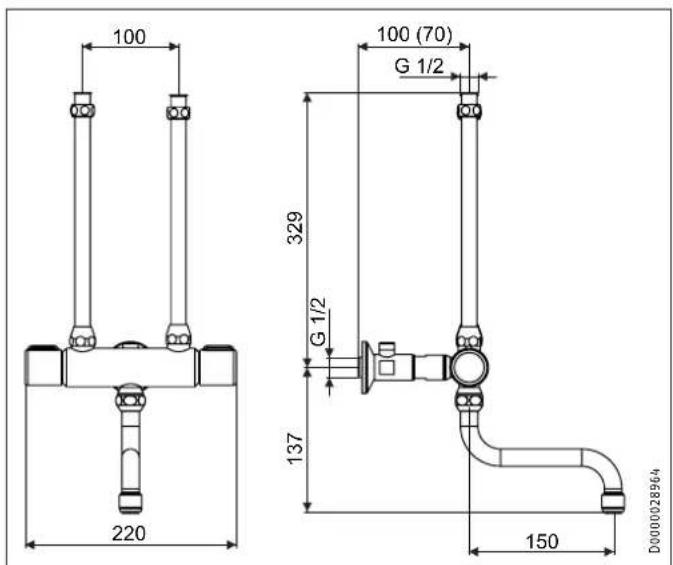

WKM

100 220 100 (70) G 1/2 329 G 1/2 137 150 D0000028964

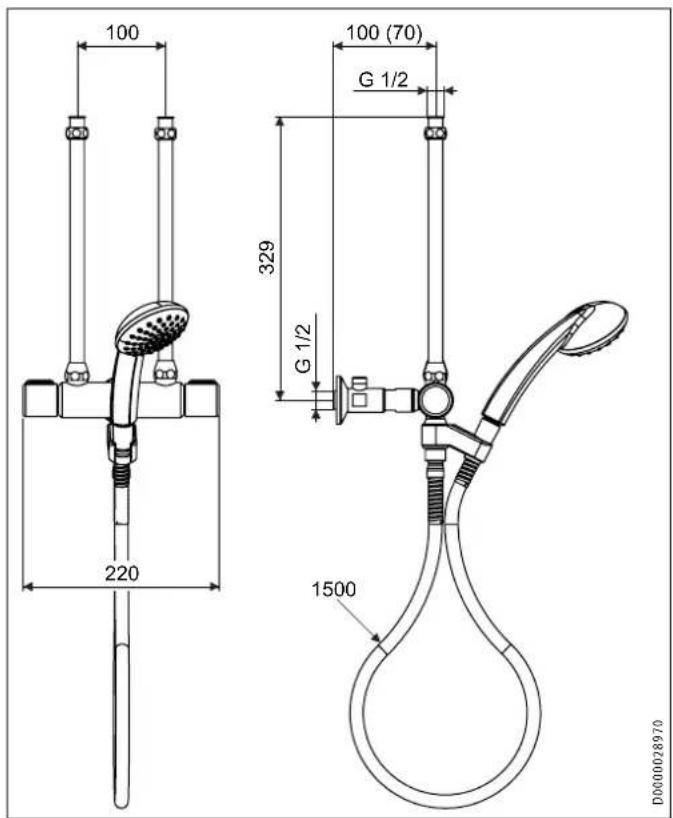

WDM

100 100 (70) G 1/2 329 G 1/2 220 1500 D0000028970

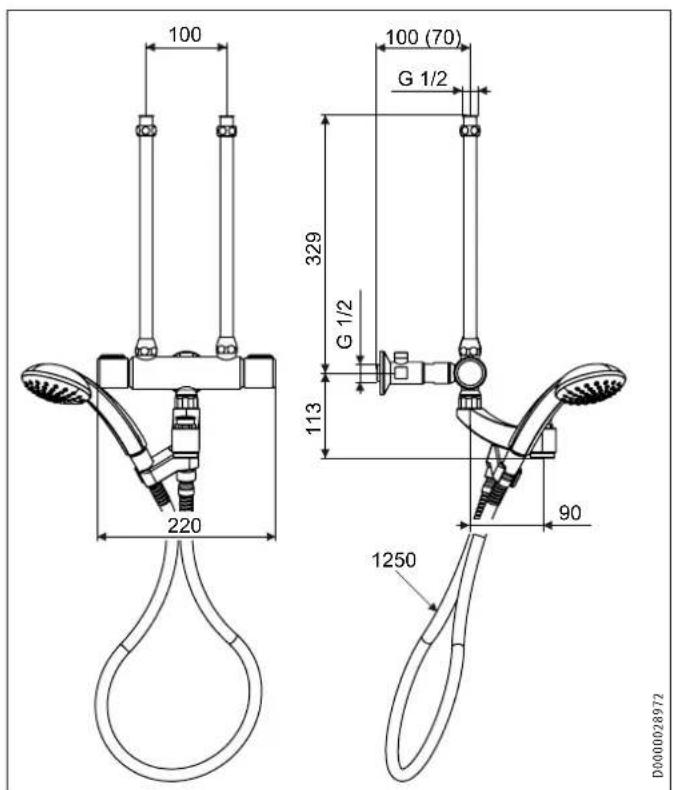

WBM

100 220 100 (70) G 1/2 329 G 1/2 113 90 1250 D0000028972

9.2 Tabela danych

WKM [WDM] [WBM]
232605 232606 232607
zastosowanie		kuchnia	prysznic	wanna /prysznic
typ		otwarty	otwarty	otwarty
rodzaj montażu		armaturaścienna	armaturaścienna	armaturaścienna
Powierzchnia		chromowany	chromowany	chromowany
Maks. ilość przepływu	l/min	18	18	18
Maks. dopuszczalne ciśnienie	MPa	1	1	1
Wysieg	mm	160		86

▶ Należy uwzględnić, że w zależności od ciśnienia spoczynkowego może być dodatkowo konieczny zawór redukcyjny ciśnienia.

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybutorem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.
