Producttype	Mengkraan voor gootsteen
Merk	Stiebel Eltron
Model	WKM
Toepassing	Keuken
Montagetype	Muurkraan
Oppervlak	Verchroomd
Max. debiet	18 l/min
Max. toelaatbare druk	1 MPa (10 bar)
Bereik	160 mm
Aansluiting	G 1/2
Hoofdfuncties	Twee bedieningshendels voor warm/koud watermenging; uitloop voorzien van een straalregelaar
Gebruik	Bedien de rechterhendel voor warm water, linkerhendel voor koud water; meng om de temperatuur in te stellen
Onderhoud en reiniging	Reinigen met een vochtige doek; geen schurende of oplosmiddelen gebruiken; ontkalk de straalregelaar door deze te verwijderen
Veiligheid	Uitlaattemperatuur kan hoger zijn dan 60 °C: verbrandingsgevaar boven 43 °C; wateruitlaat niet blokkeren om overdruk in het vat te voorkomen
Compatibiliteit	Open boiler voor sanitair warm water op gootsteen
Garantie	Raadpleeg de lokale garantievoorwaarden; gebruik van originele onderdelen aanbevolen
Recycling	Verwijderen conform nationale regelgeving

Veelgestelde vragen - WKM STIEBEL ELTRON

Hoe installeer ik de WKM mengkraan?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur. Spoel de koudwaterleiding door, schroef de watertoevoerslangen aan het vat en de mengkraan. Gebruik de kraanverlenging voor vatten groter dan 30 l. Open de warmwaterkraan om het vat te vullen vóór ingebruikname.

Hoe stel ik de watertemperatuur in?

Bedien de rechterhendel voor warm water en de linkerhendel voor koud water. Meng door de stroom van elke hendel te openen of te beperken tot de gewenste temperatuur is bereikt.

Wat is het maximale debiet van de WKM?

Het maximale debiet is 18 l/min wanneer de mengkraan volledig open is. Als het debiet deze waarde overschrijdt, kunt u het beperken met de begrenzer op de muuraansluiting.

Hoe reinig en onderhoud ik de kraan?

Gebruik gewoon een vochtige doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen. Om de straalregelaar te ontkalken, verwijdert u deze van de uitloop en reinigt u hem.

Is er een risico op verbranding?

Ja, de temperatuur van de mengkraan kan tijdens gebruik hoger zijn dan 60 °C. Er is verbrandingsgevaar als de uitlaatwatertemperatuur hoger is dan 43 °C. Wees voorzichtig bij gebruik.

Kan ik deze mengkraan gebruiken met een drukvat?

Nee, het vat mag niet onder druk worden gezet. Deze mengkraan is ontworpen voor open boilers voor sanitair warm water. Blokkeer nooit de wateruitlaat om overdruk in het vat te voorkomen.

Welke aansluitingen zijn beschikbaar?

De aansluiting is van het type G 1/2. Gebruik voor de installatie de meegeleverde watertoevoerslangen. Een kraanverlenging is beschikbaar voor vatten groter dan 30 l.

Hoe ontkalk ik de kraan?

Verwijder de straalregelaar van de uitloop (deze wordt losgeschroefd). Reinig hem met helder water of een milde ontkalker. Plaats hem terug na het drogen.

Wat zijn de garantievoorwaarden?

Voor apparaten die buiten Duitsland zijn gekocht, wordt de garantie verleend door de lokale vestiging. Gebruik alleen originele Stiebel Eltron onderdelen om de garantie te behouden.

Is deze mengkraan compatibel met een douchekop?

Het model WKM is ontworpen voor de gootsteen en bevat geen douchekop. De modellen WDM (douche) en WBM (bad) zijn bedoeld voor dit gebruik.

GEBRUIKSAANWIJZING WKM STIEBEL ELTRON

1. Algemene aanwijzingen 22
   1.1 Veiligheidsaanwijzingen 22
   1.2 Andere aandachtspunten in deze documentatie 22
   1.3 Maateenheden 23
2. Veiligheid 23
   2.1 Voorgeschreven gebruik 23
3. Bediening 23
4. Reiniging en verzorging 23

INSTALLATIE

1. Veiligheid 24
   5.1 Algemene veiligheidsaanwijzingen 24
   5.2 Voorschriften, normen en bepalingen 24
2. Toestelbeschrijving 24
3. Montage 25
4. Ingebruikname 26
   8.1 Controle van het maximale doorstroomvolume ____ 26
5. Technische gegevens 26
   9.1 Afmetingen en aansluitingen 26
   9.2 Gegevenstabel 27

GARANTIE

MILIEU EN RECYCLING

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar hem op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd.

Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Verbranding

(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.

WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.

VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het product is bestemd voor werking met een open (drukloze) warmwaterboiler die boven het aanrecht wordt gemonteerd.

• WKM voor keukenaanrechten
• WDM voor douches
• WBM voor badkuipen

Het product is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eventueel ook buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Het voorgeschreven gebruik betekent ook het naleven van deze handleiding.

3. Bediening

Info

Tijdens het verwarmen in de boiler drupt er expansie- water uit de uitloop.

Bij drukloze warmwaterboilers met antidruppelfunctie blijft het expansiewater in de boiler.

Bedien de rechterbedieningshendel om warm water af te tappen.

Bedien de linkerbedieningshendel om koud water af te tappen.

U stelt de gewenste temperatuur in door de twee bedienings-hendels te bedienen en koud en warm water te mengen door de debieten te openen respectievelijk te smoren.

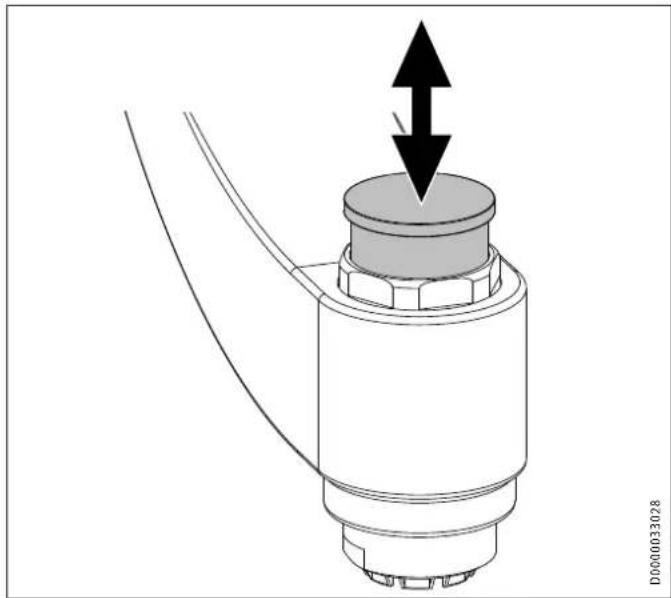

WBM: U kunt omschakelen tussen uitloop en handdouche. Trek daarvoor aan de omschakelaar, terwijl het water stroomt.

Nadat u water heeft afgetapt, keert de kraan automatisch terug.

• Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het product te onderhouden en te reinigen.
  ▶ Neem de straalregelaar uit de schroefkoppeling om deze te ontkalken.

INSTALLATIE

5. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het product mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

5.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfsveiligheid uitsluitend bij gebruik van originele accessoires en onderdelen voor het product.

De temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

Materièle schade

Kalkaanslag kan de uitloop afsluiten en op die manier de boiler onder druk zetten.

▶ Sluit de uitloopbuis nooit af en gebruik uitsluitend straalregelaars voor drukloze kranen, anders raakt de boiler beschadigd.

5.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

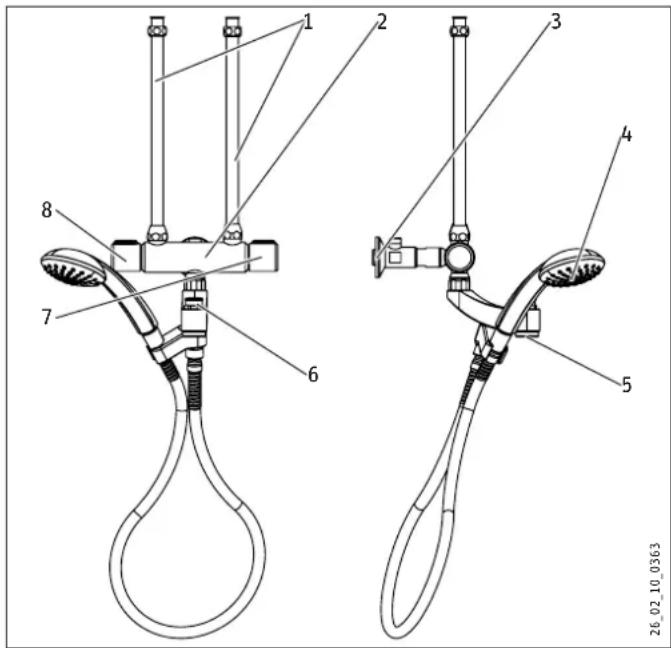

6. Toestelbeschrijving

Leveringsomvang

Afbeelding WMB

1 Watertoevoerbuis
2 Kraanlichaam
3 Muuraansluiting met smoorklep en kraanverlenging
4 WDM | WBM: Handdouche met houder
5 WKM | WBM: Uitloop met straalregelaar
6 WBM: Omschakeling: uitloop - handdouche
7 Bedieningshendel voor warm water
8 Bedieningshendel voor koud water

7. Montage

Materièle schade

De boiler kan gaan lekken.

▶ Stel de boiler niet bloot aan waterdruk.
▶ Knik de doucheslang niet.

▶ Ontdoe de buizen van bramen, wanneer deze ingekort zijn.
▶ Spoel de koudwatertoevoerleiding grondig door.

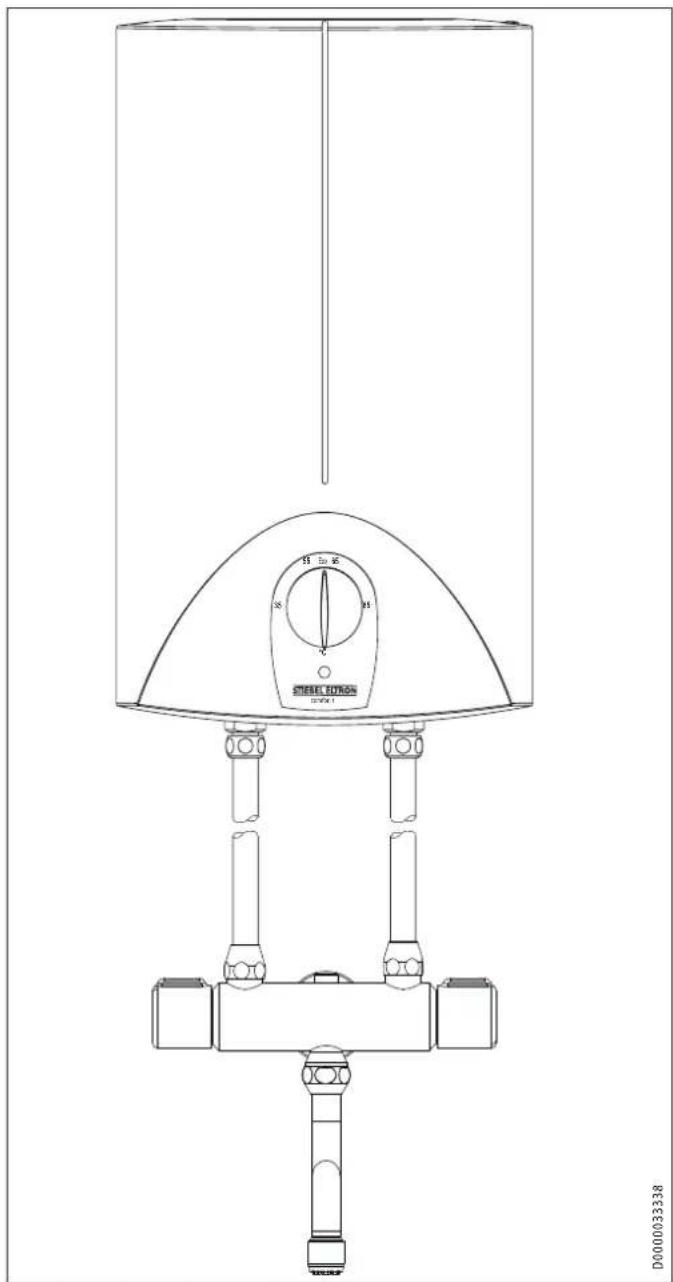

H 5m H M V STEEL BUTTON 12-04-1 D000033338

▶ Schroef de watertoevoerleidingen vast voor de verbinding van de boiler en het kraanlichaam.

Plaats bij boilers met een inhoud van meer dan 30 l eventueel de kraanverlenging tussen de muuraansluiting en het kraanlichaam.

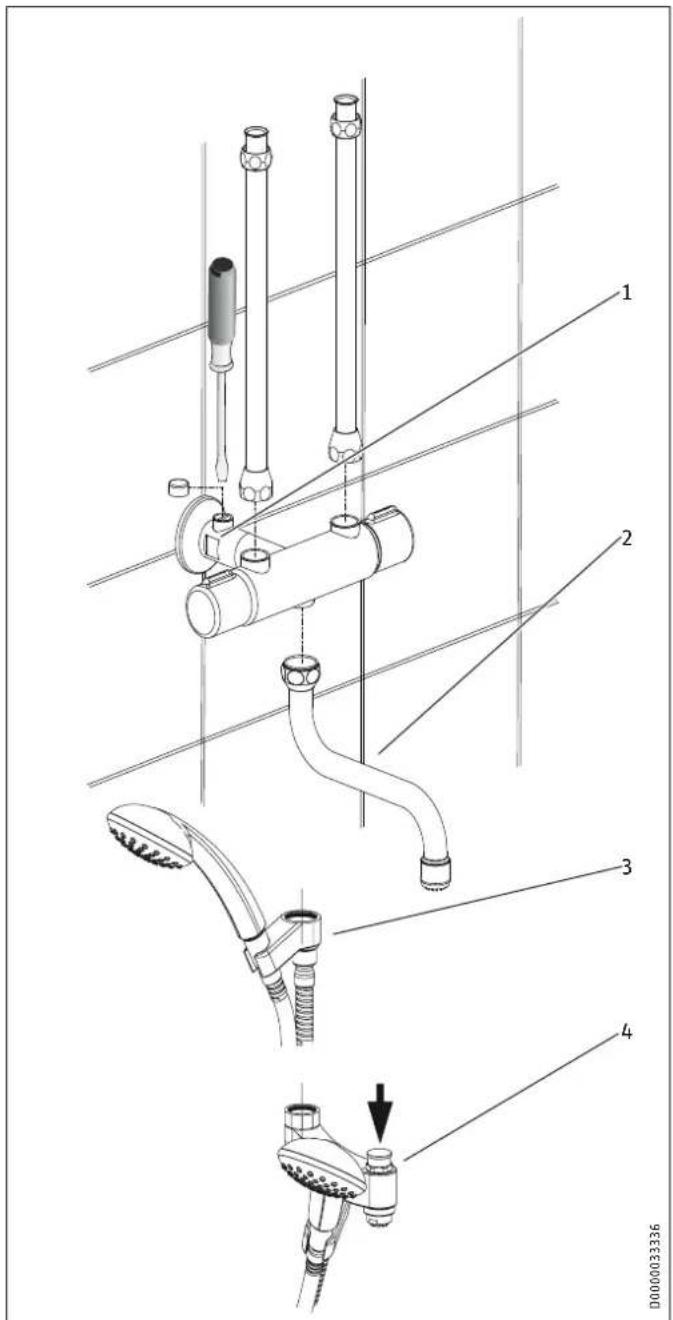

1 Smoorklep met instelschroef
2 WKM
3 WDM
4 WBM

▶ Schroef het volgende op het kraanlichaam:

- WKM: Zwenkuitloop

- WDM: Doucheslang met houder voor de handdouche

- WBM: Zwenkarm met doucheslang en houder voor de handdouche

8. Ingebruikname

▶ Spoel de koudwatertoevoerleiding grondig door.
▶ Boiler vullen: Open de warmwaterklep.
Wacht tot er water naar buiten komt en schakel de boiler in.

8.1 Controle van het maximale doorstroomvolume

Materièle schade

Let bij drukloze boilers op het maximale doorstroom-volume bij volledig geopende kraan (zie het hoofdstuk "Technische gegevens/gegevenstabel").

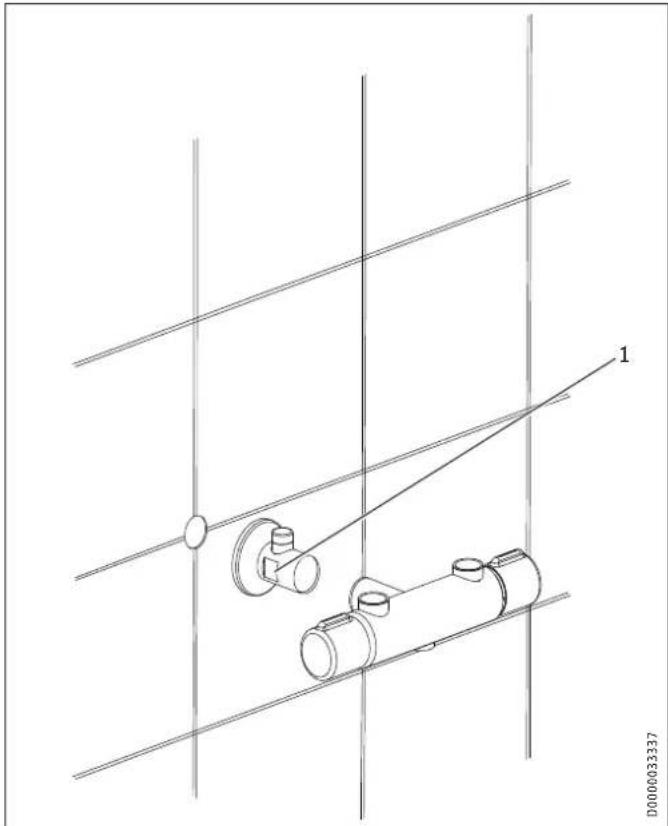

Indien het debiet bij een volledig geopende kraan de genoemde hoeveelheid overschrijdt, vermindert u het doorstroomvolume met de smoorklep in de muuraansluiting
▶ Neem daarvoor de afdekkap af en draai de instel-schroef met een schroevendraaier naar rechts.

9.1 Afmetingen en aansluitingen

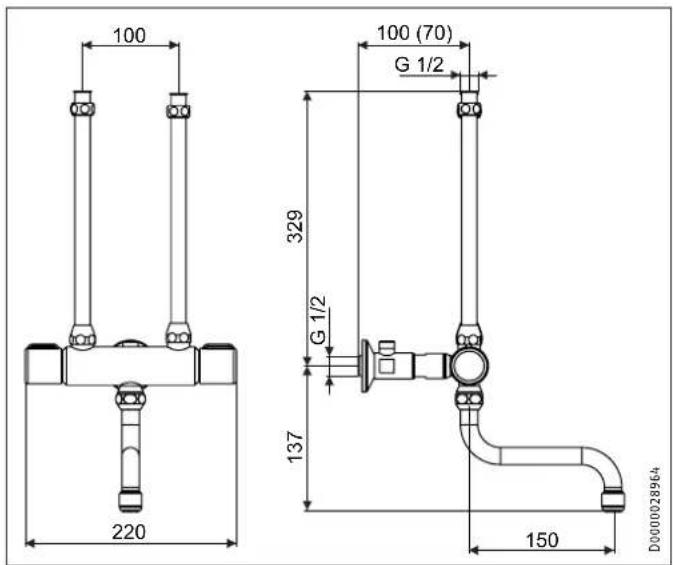

WKM

100 220 100 (70) G 1/2 329 G 1/2 137 150 D0000028964

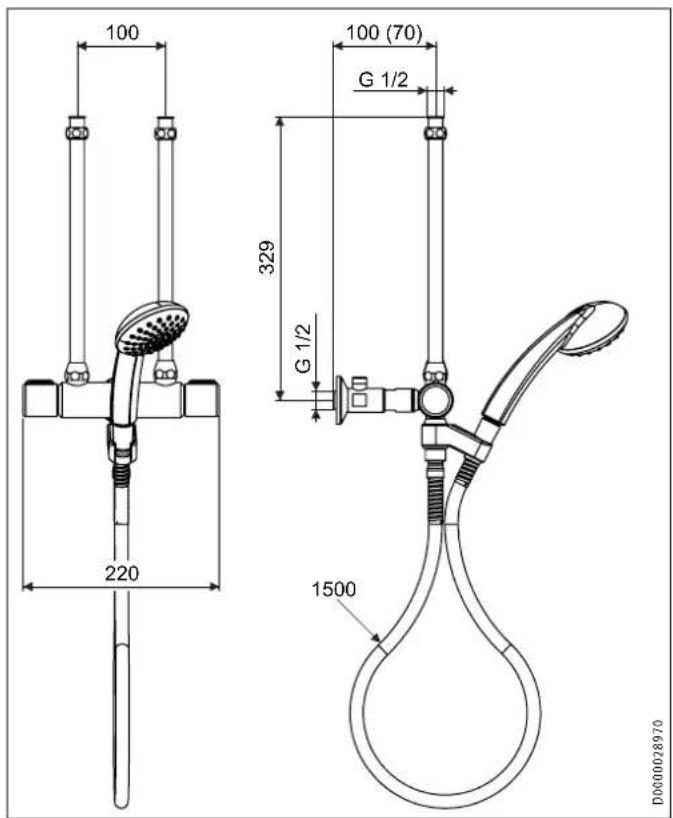

WDM

100 100 (70) G 1/2 329 G 1/2 220 1500 D0000028970

9.2 Gegevenstabel

WKM [WDM] [WBM]
232605 232606 232607
Toepassing		Keuken	Douche	Badkuip / Douche
Uitvoering		open	open	open
Montagetype		Muurmengkraan	Muurmengkraan	Muurmengkraan
Oppervlak		verchroomd	verchroomd	verchroomd
Max. doorstroomvolume	l/min	18	18	18
Max. toegelaten druk	MPa	1	1	1
Lossing	mm	160		86

▶ Let erop dat u, afhankelijk van de statische druk, eventueel ook een reduceerafsluiter nodig hebt.

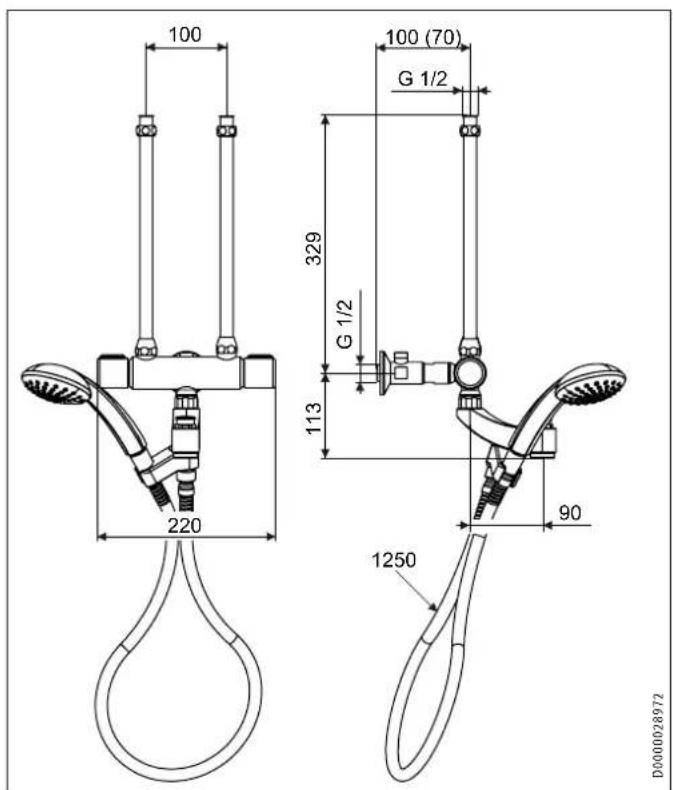

WBM

100 100 (70) G 1/2 329 G 1/2 113 90 220 1250 D0000028972

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
