GEBRUIKSAANWIJZING WUT STIEBEL ELTRON

1. Algemene aanwijzingen 16

1.1 Veiligheidsaanwijzingen 16

1.2 Andere aandachtspunten in deze documentatie ____ 16

1.3 Maateenheden 17

1. Veiligheid 17

2.1 Voorgeschreven gebruik 17

1. Bediening 17

2. Reiniging en verzorging 17

INSTALLATIE

1. Veiligheid 17

5.1 Algemene veiligheidsaanwijzingen 17

5.2 Voorschriften, normen en bepalingen 17

1. Toestelbeschrijving 18

2. Montage 18

7.1 Wateraansluiting 18

1. Eerste ingebruikname 18

2. Technische gegevens 19

9.1 Afmetingen en aansluitingen 19

9.2 Gegevenstabel 19

GARANTIE

MILIEU EN RECYCLING

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar hem op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd.

Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool

Soort gevaar

Verbranding

(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.

WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.

VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

▶ Lees de aanwijzingsteksten grondig door.

Symbool

Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

▶ Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het product is bestemd voor werking met open (drukloze) warmwaterboilers die onder het aanrecht worden gemonteerd.

• WST voor wastafels
• WUT voor keukenaanrechten

Het product is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eventueel ook buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Het voorgeschreven gebruik betekent ook het naleven van deze handleiding.

3. Bediening

Info

Tijdens het verwarmen in de boiler drupt er expansie- water uit de uitloop.

Bij drukloze warmwaterboilers met antidruppelfunctie blijft het expansiewater in de boiler.

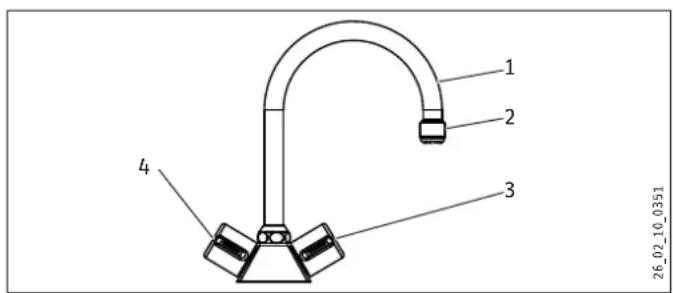

1 2 3 4 26_02_10_0351

1 Zwenkuitloopbuis
2 Straalregelaar in de schroefkoppeling
3 Aftapventiel
4 Tempereergreep

4. Reiniging en verzorging

• Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het product te onderhouden en te reinigen.
  ▶ Neem de straalregelaar uit de schroefkoppeling om deze te ontkalken.

INSTALLATIE

5. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het product mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

5.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele accessoires en onderdelen voor het toestel.

De temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

Materièle schade

Kalkaanslag kan de uitloop afsluiten en op die manier de boiler onder druk zetten.

▶ Sluit de uitloopbuis nooit af en gebruik uitsluitend straalregelaars voor drukloze kranen, anders raakt de boiler beschadigd.

5.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

6. Toestelbeschrijving

Leveringsomvang

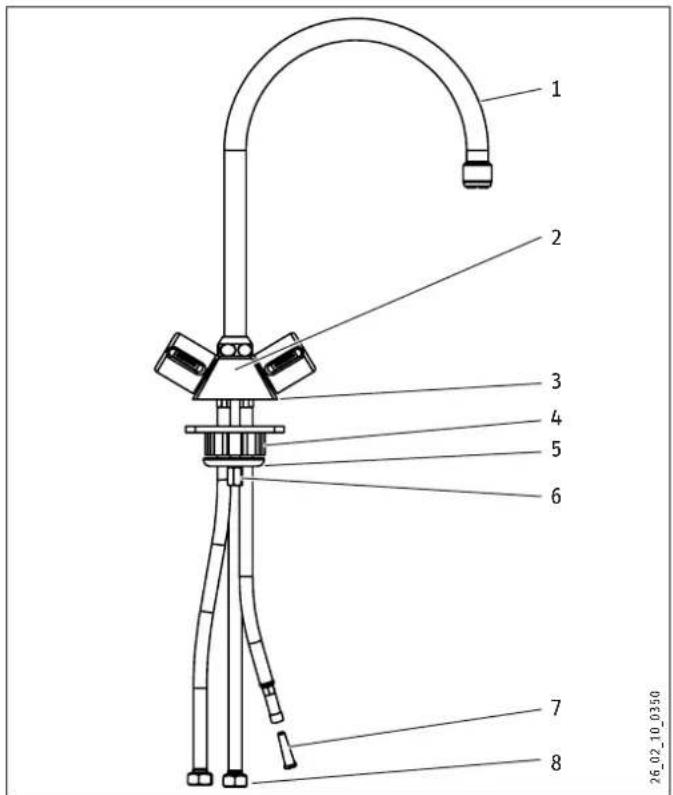

Afbeelding WUT

1 2 3 4 5 6 7 8 26_02_10_0350

1 Uitloopbuis met straalregelaar en terugslagklep als druppelbeveiliging
2 Kraanlichaam
3 Dichting
4 Spanhuls
5 Contraschroefverbinding (sleutelmaat 13)
6 WUT: Kunststof vormstuk voor montage in keukenaanrecht
7 Smoring
8 Schroefkoppeling G 3/8

7. Montage

▶ Bevestig de kraan met dichting, spanhuls en contraschroefverbinding.
WUT: Gebruik het kunststof vormstuk om de kraan in het keukenaanrecht te stabiliseren.
▶ Monteer de uitloopbuis op het kraanlichaam.

7.1 Wateraansluiting

Materièle schade

Let bij drukloze boilers op het maximale doorstroom-volume bij volledig geopende kraan (zie het hoofdstuk "Technische gegevens/gegevenstabel").

▶ Als de debietwaarden worden overschreden, dient u de meegeleverde smoringen in te bouwen in de koudwaterleiding.

Materièle schade

De boiler kan gaan lekken.

▶ Stel de boiler niet bloot aan waterdruk.
▶ Verwissel de aansluitslangen niet.

Info

Zorg ervoor dat de aansluitslangen tijdens de montage niet geknikt raken en vermijd trekspanning tijdens de inbouw.

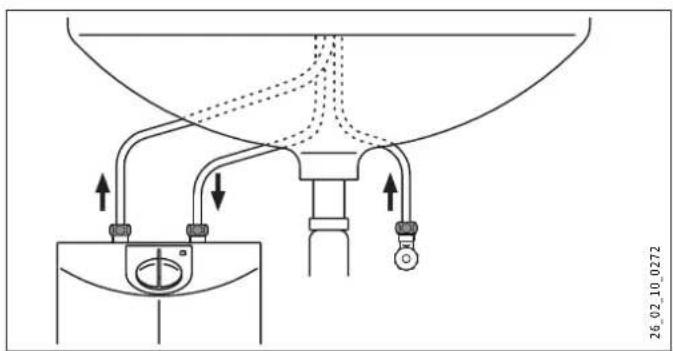

▶ Sluit de korte aansluitslang aan op het hoekventiel van de koudwatertoevoerleiding.
▶ Schroef de lange, blauw gemarkeerde aansluitslang op de aansluiting "Koudwatertoevoer" van de boiler.
▶ Schroef de lange, rood gemarkeerde aansluitslang op de aansluiting "Warmwateruitloop" van de boiler.

8. Eerste ingebruikname

▶ Spoel de koudwatertoevoerleiding grondig door.
▶ Boiler vullen: Stel de tempereergreep in op de max. temperatuur (linkeraanslag) en open het aftapventiel.
Wacht tot er water naar buiten komt en schakel de boiler in.

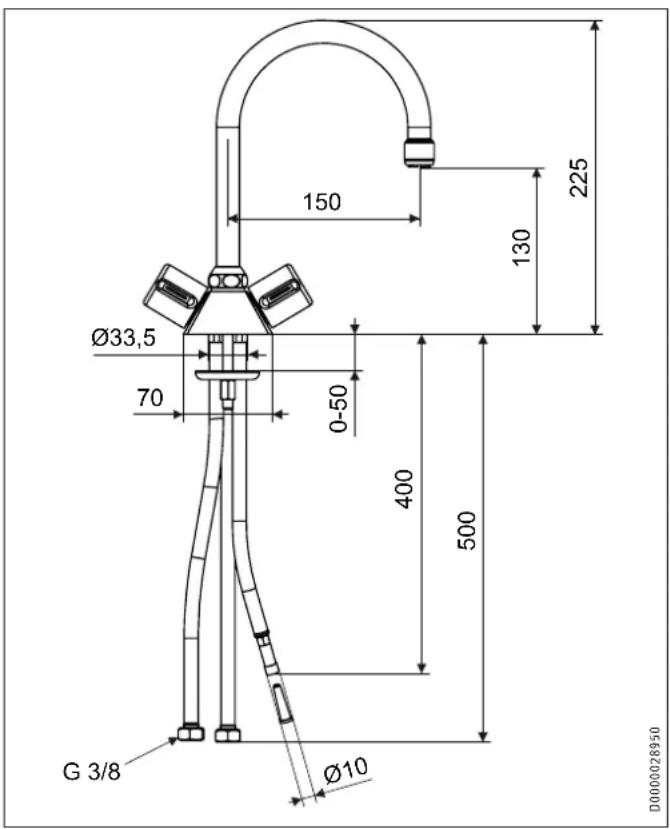

9.1 Afmetingen en aansluitingen

WST

150 225 130 Ø33,5 70 0-50 400 500 G 3/8 Ø10 D0000028950

9.2 Gegevenstabel

WST WUT
232620 232604
Toepassing		Wastafel	Aanrecht
Uitvoering		open	open
Montagetype		Eéngatsmengkraan	Eéngatsmengkraan
Oppervlak		verchroomd	verchroomd
Aansluiting		Aansluitslangen	Aansluitslangen
Max. doorstroomvolume	l/min	5/10	5/10
Max. toegelaten druk	MPa	1	1
Uitloophoogte	mm	135	190
Lossing	mm	140	185

▶ Let erop dat u, afhankelijk van de statische druk, eventueel ook een reduceerafsluiter nodig hebt.

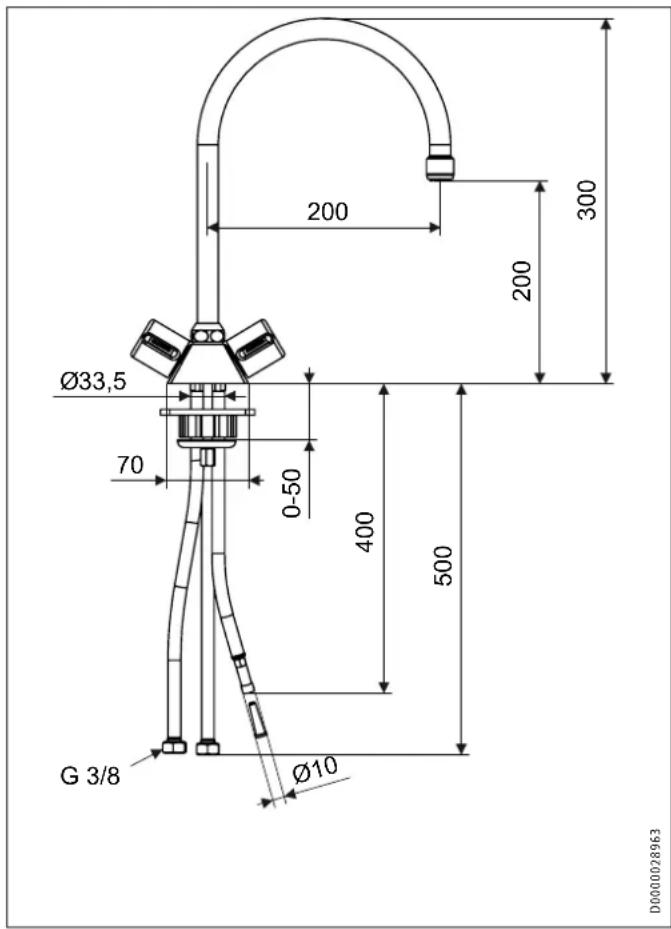

WUT

Ø33,5 70 0-50 400 500 G 3/8 Ø10 200 200 300 D0000028963

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
