BEDIENUNGSANLEITUNG WUT STIEBEL ELTRON

Armatur für offene Warmwasserspeicher | Tap for open vented water heaters | Mitigeur pour ballon d’eau chaude sanitaire | Kraan voor open warmwaterboilers| Baterie pro otevřené zásobníky teplé vody| Armatury do otwartych zasobników ciepłej wody » WST » WUT2 | WST | WUT www.stiebel-eltron.com INHALT | BEDIENUNG Allgemeine Hinweise BEDIENUNG1. Allgemeine Hinweise 2

1.1 Sicherheitshinweise 2

1.2 Andere Markierungen in dieser Dokumentation 2

2.1 Bestimmungsgemäße Verwendung 2

3. Bedienung 34. Reinigung und Pflege 3INSTALLATION

5.1 Allgemeine Sicherheitshinweise 3

5.2 Vorschriften, Normen und Bestimmungen 3

6. Gerätebeschreibung 4

7.1 Wasseranschluss 4

8. Erstinbetriebnahme 4

9. Technische Daten 5

9.1 Maße und Anschlüsse 5

KUNDENDIENST UND GARANTIEUMWELT UND RECYCLING1.1.2 Symbole, Art der GefahrSymbol Art der Gefahr

Verbrennung(Verbrennung, Verbrühung) 1.1.3 SignalworteSIGNALWORT Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.1.2 Andere Markierungen in dieser Dokumentation HinweisAllgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. Lesen Sie die Hinweistexte sorgfältig durch. Symbol Bedeutung

Sachschaden(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.1.3 Maßeinheiten HinweisWenn nicht anders angegeben, sind alle Maße in Milli-meter.

2.1 Bestimmungsgemäße VerwendungDas Produkt ist zum Betrieb für offene (drucklose) Unter-tisch-Warmwasserspeicher bestimmt. - WST für Waschtische - WUT für KüchenspülenDas Produkt ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient wer-den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-hört auch das Beachten dieser Anleitung.

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.Das Kapitel „Installation“ richtet sich an den Fachhandwerker. HinweisLesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.Geben Sie die Anleitung gegebenenfalls an einen nach-folgenden Benutzer weiter.1.1 Sicherheitshinweise1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der GefahrHier stehen mögliche Folgen bei Nichtbeachtung des Si-cherheitshinweises. Hier stehen Maßnahmen zur Abwehr der Gefahr.BEDIENUNG | INSTALLATION Bedienung DEUTSCHwww.stiebel-eltron.com WST | WUT | 3

Für die Armatur ist aufgrund der Landesbauordnungen ein all-gemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver-wendbarkeit hinsichtlich des Geräuschverhaltens erteilt worden. DIN 4109 P-IX 16721/IO

HinweisWährend der Aufheizung im Speicher tropft Ausdeh-nungswasser aus dem Auslauf.Bei drucklosen Warmwasserspeichern mit antitropf-Funk-tion bleibt das Ausdehnungswasser im Speicher.

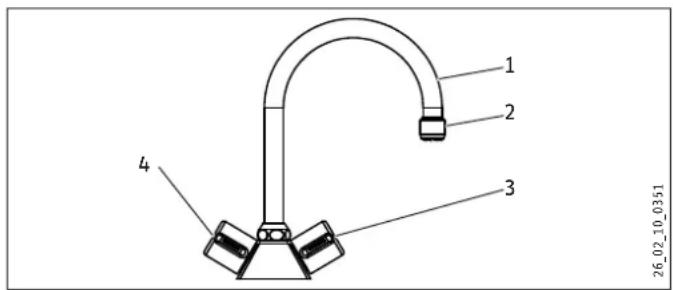

26021003511 Schwenk auslaufrohr2 Strahlregler in der Verschraubung3 Entnahmeventil4 Temperiergriff

4. Reinigung und Pflege

Verwenden Sie keine scheuernden oder anlösenden Reini-gungsmittel. Zur Pflege und Reinigung des Produktes genügt ein feuchtes Tuch. Nehmen Sie den Strahlregler zum Entkalken aus der Ver-schraubung heraus. INSTALLATION

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Produktes darf nur von einem Fachhandwerker durchgeführt werden.

5.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-heit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden. WARNUNG VerbrennungDie Armatur kann während des Betriebs eine Temperatur von über 60°C annehmen.Bei Auslauftemperaturen größer 43°C besteht Verbrü-hungsgefahr.

SachschadenVerkalkung kann den Auslauf verschließen und so den Speicher unter Druck setzen. Verschließen Sie niemals das Auslaufrohr und ver-wenden Sie ausschließlich Strahlregler für drucklose Armaturen, da sonst der Speicher beschädigt wird.

5.2 Vorschriften, Normen und Bestimmungen

HinweisBeachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.4 | WST | WUT www.stiebel-eltron.com INSTALLATION Gerätebeschreibung

6. Gerätebeschreibung

Lieferumfang Abbildung WUT

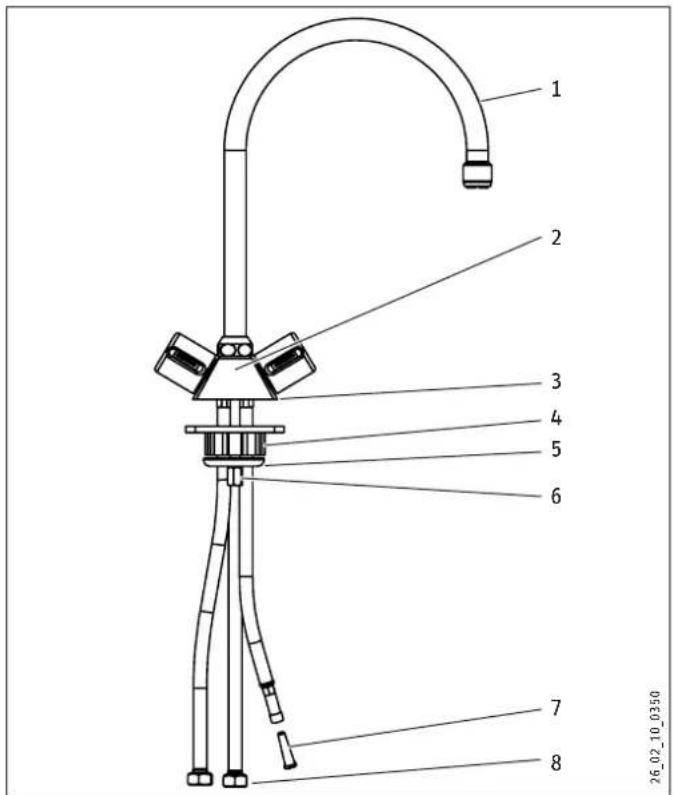

1 Auslaufrohr mit Strahlregler und Rückschlagventil als Tropfsicherung 2 Armaturenkörper 3 Dichtung 4 Spannhülse 5 Gegenverschraubung (Schlüsselweite 13) 6 WUT: Kunststoffformteil für Küchenspülenmontage 7 Drossel 8 Verschraubung G 3/8

Befestigen Sie die Armatur mit Dichtung, Spannhülse und Gegenverschraubung. WUT: Verwenden Sie das Kunststoffformteil, um die Armatur in der Küchenspüle zu stabilisieren. Montieren Sie das Auslaufrohr auf den Armaturenkörper.

Sachschaden Beachten Sie bei drucklosen Speichern die maximale Durchflussmenge bei voll geöffnetem Entnahmeventil (siehe Kapitel „Technische Daten / Datentabelle“). Falls die Durchflusswerte überschritten werden, müssen Sie die beiliegende Drossel in die Kaltwas- serleitung einbauen.

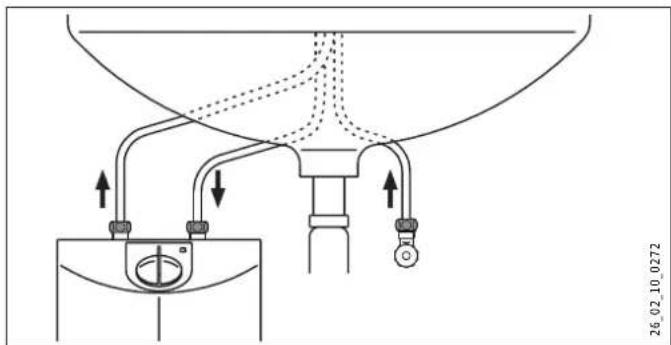

Sachschaden Der Speicher kann undicht werden. Setzen Sie den Speicher keinem Wasserdruck aus. Vertauschen Sie die Anschlussschläuche nicht. Hinweis Achten Sie darauf, dass die Anschlussschläuche bei der Montage nicht geknickt werden, und vermeiden Sie Zug- spannung beim Einbau. Schließen Sie den kurzen Anschlussschlauch an das Eckventil der Kaltwasserzulaufleitung an. Schrauben Sie den langen blau markierten Anschluss- schlauch an den Anschluss „Kaltwasser Zulauf“ des Speichers. Schrauben Sie den langen rot markierten Anschlussschlauch an den Anschluss „Warmwasser Auslauf“ des Speichers.

8. Erstinbetriebnahme

Spülen Sie die Kaltwasserzulaufleitung gut durch. Füllen des Speichers: Stellen Sie den Temperiergriff auf max. Temperatur (Linksanschlag) und öffnen Sie das Entnahmeventil. Warten Sie, bis Wasser austritt und schalten Sie den Speicher ein.DEUTSCH www.stiebel-eltron.com WST | WUT | 5 INSTALLATION Technische Daten

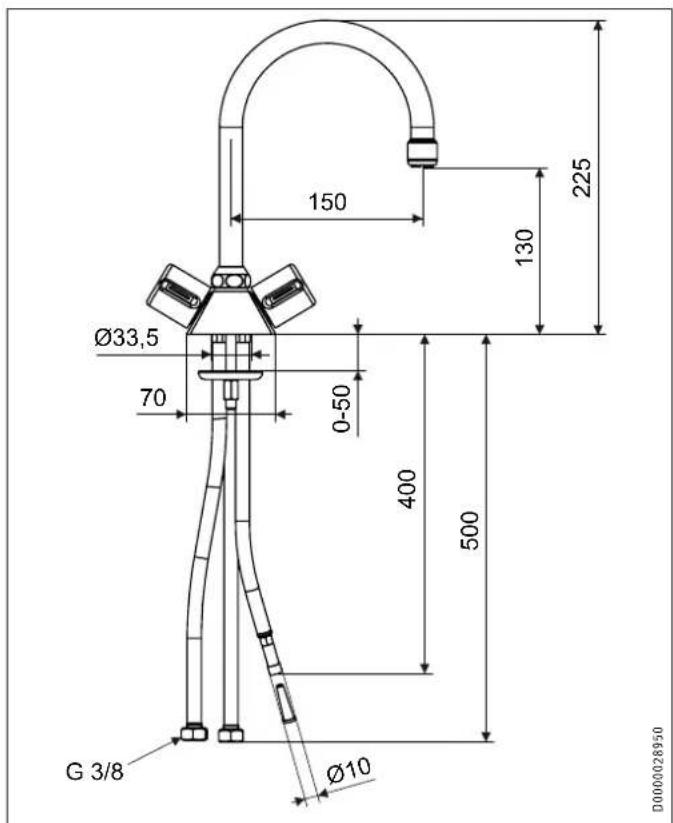

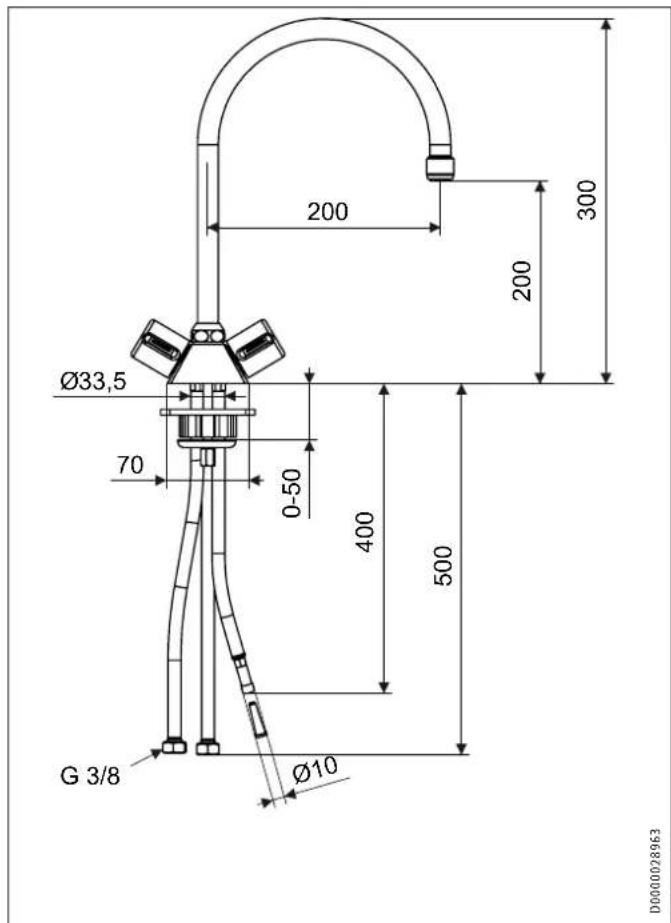

9.1 Maße und Anschlüsse

WST WUT 232620 232604 Anwendung Waschtisch Spüle Bauart offen offen Montageart Einlochbatterie Einlochbatterie Oberfläche verchromt verchromt Anschluss Anschlussschläuche Anschlussschläuche Max. Durchflussmenge l/min 5/10 5/10 Max. zulässiger Druck MPa 1 1 Auslaufhöhe mm 135 190 Ausladung mm 140 185 Beachten Sie, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen. WUT

Erreichbarkeit Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. Rufen Sie uns an: 05531 702-111 oder schreiben Sie uns: Stiebel Eltron GmbH & Co. KG - Kundendienst - Fürstenberger Straße 77, 37603 Holzminden E-Mail: [e-mail] Fax: [phone] Weitere Anschriften sind auf der letzten Seite aufgeführt. Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kunden- diensteinsätze erfolgen während unserer Geschäftszeiten (von

7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten

wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet. Garantiebedingungen Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetz- lichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertrags- partnern sind nicht berührt. Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt. Inhalt und Umfang der Garantie Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantie- dauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruch- nahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungs einflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vor- genommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes aus- führen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämt- liche Material- und Montagekosten. Soweit der Kunde wegen des Garantiefalles aufgrund gesetz- licher Gewährleistungsan sprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Dieb- stahl, Feuer, Aufruhr oder ähnliche Ursachen. Über die vorstehend zugesagten Garantie leistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät ver- ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben un- berührt. Garantiedauer Für im privaten Haushalt eingesetzte Geräte beträgt die Garantie- dauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garan- tiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Ga- rantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes. Inanspruchnahme der Garantie Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantie- nachweis ist die Rechnung oder ein sonstiger datierter Kaufnach- weis beizufügen. Fehlen die vorgenannten Angaben oder Unter- lagen, besteht kein Garantieanspruch. Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutsch- land zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt. Außerhalb Deutschlands erworbene Geräte Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und ge- gebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.DEUTSCH www.stiebel-eltron.com WST | WUT | 7
