WUT - Robinet STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Robinet de mélange pour eau chaude et froide, design moderne, compatible avec les chauffe-eaux STIEBEL ELTRON.
Utilisation	Idéal pour les installations domestiques, permettant un contrôle précis de la température de l'eau.
Maintenance et réparation	Facile à entretenir, pièces de rechange disponibles, nettoyage régulier recommandé pour assurer un fonctionnement optimal.
Sécurité	Équipé de dispositifs de sécurité pour éviter les brûlures, conforme aux normes de sécurité en vigueur.
Informations générales	Produit durable, garantie constructeur, installation recommandée par un professionnel pour assurer la conformité et la sécurité.

FOIRE AUX QUESTIONS - WUT STIEBEL ELTRON

Comment régler la température de l'eau sur le robinet STIEBEL ELTRON WUT ?

Pour régler la température de l'eau, utilisez le bouton de réglage situé sur le robinet. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le robinet ne s'allume pas ?

Vérifiez d'abord si le robinet est correctement branché à l'alimentation électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service client.

Pourquoi l'eau ne chauffe-t-elle pas correctement ?

Vérifiez que le robinet est réglé sur une température adéquate. Si l'eau ne chauffe toujours pas, il pourrait y avoir un problème avec l'élément chauffant, et il est conseillé de faire appel à un professionnel.

Comment nettoyer le robinet STIEBEL ELTRON WUT ?

Utilisez un chiffon doux et humide pour nettoyer la surface du robinet. Évitez les produits abrasifs qui pourraient rayer la finition.

Le robinet fuit, que faire ?

Si vous constatez une fuite, vérifiez d'abord les connexions pour vous assurer qu'elles sont bien serrées. Si la fuite persiste, il est recommandé de faire appel à un professionnel pour une réparation.

Y a-t-il une garantie pour le robinet STIEBEL ELTRON WUT ?

Oui, le robinet est généralement couvert par une garantie de deux ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment installer le robinet STIEBEL ELTRON WUT ?

Pour installer le robinet, suivez les instructions fournies dans le manuel d'utilisation. Si vous n'êtes pas à l'aise avec l'installation, il est conseillé de faire appel à un professionnel.

Le robinet fait des bruits étranges, que dois-je faire ?

Des bruits étranges peuvent indiquer des bulles d'air dans le système ou une accumulation de calcaire. Vérifiez les filtres et purgez le système si nécessaire. Si le problème persiste, contactez le service client.

MODE D'EMPLOI WUT STIEBEL ELTRON

1. Remarques générales 12 1.1 Consignes de sécurité 12 1.2 Autres repérages utilisés dans cette documentation__12 1.3 Unités de mesure 13
2. Sécurité 13 2.1 Utilisation conforme 13
3. Utilisation 13
4. Nettoyage et entretien 13

Installation

1. Sécurité 13

5.1 Consignes de sécurité générales 13 5.2 Prescriptions, normes et directives ____ 13 6. Description de l'appareil 14 7. Montage 14 7.1 Raccordement hydraulique 14 8. Première mise en service 14 9. Données techniques 15 9.1 Cotes et raccordements 15 9.2 Tableau de données 15

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez lire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utilisateur le cas échéant.

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

- Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
	Brûlure(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSEMENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.

Remarque

Le symbole ci-contre caractérise des remarques générales.

▶ Lisez attentivement les remarques.

Symbole	Signification
	Dommages matériels(Dégâts induits, dommages causés à l'appareil, à l'environnement)
	Recyclage de l'appareil

▶ Ce symbole indique une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2.1 Utilisation conforme

Ce produit est destiné à être utilisé sur des ballons d'eau chaude sanitaire à écoulement libre (sans pression) sous évier.

• WST pour lavabos
• WUT pour éviers de cuisine

Ce produit est destiné à une utilisation domestique. Il peut être utilisé par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans des petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice.

Remarque

Pendant le réchauffement du ballon, de l'eau d'expansion s'écoule de la sortie.

Pour les ballons d'eau chaude sanitaire à écoulement libre avec fonction anti-goutte, l'eau d'expansion reste dans le ballon.

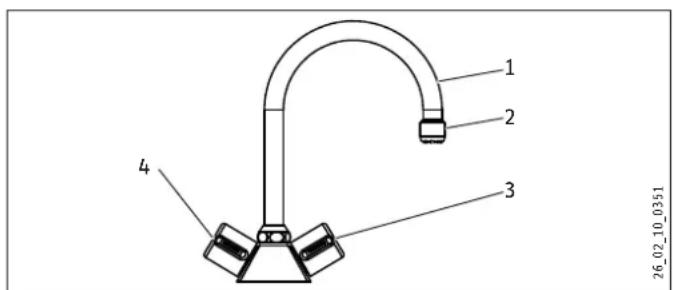

1 2 3 4 26_02_10_0351

1 Bec orientable 2 Régulateur de jet dans le raccord vissé 3 Poignée de réglage du débit 4 Poignée de réglage de la température

4. Nettoyage et entretien

N'utilisez pas de produit de nettoyage abrasif ni de solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil. Pour détartrer le régulateur de jet, sortez-le du raccord vissé.

5. Sécurité

L'installation, la mise en service, la maintenance et les réparations du produit ne doivent être effectuées que par un installateur.

5.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pièces de rechange d'origine sont utilisés.

AVERTISSEMENT Brûlure

La température du mitigeur peut dépasser 60 °C en service.

Risque de brûlure à des températures de sortie d'eau supérieures à 43 °C.

Dommages matériels

Le tartre peut obstruer la sortie et ainsi mettre le ballon sous pression.

N'obstruez jamais le tube de soutirage et utilisez uniquement des régulateurs de jet pour robinetteries à écoulement libre, sous peine d'endommager le ballon.

Remarque

Respectez la législation et les prescriptions nationales et locales.

Fournitures

Figure WUT

1 2 3 4 5 6 7 8 26_02_10_0350

1 Bec avec régulateur de jet et sécurité anti-goutte par clapet anti-retour 2 Corps du mitigeur 3 Joint d'étanchéité 4 Douille de serrage 5 Écrou (ouverture de clé : 13) 6 WUT : Pièce en matière plastique pour montage sur évier de cuisine 7 Limiteur de débit 8 Raccord fileté G 3/8

7. Montage

• Fixez le mitigeur à l'aide du joint, de la douille de serrage et de l'écrou. ▶ WUT : Utilisez la pièce en matière plastique pour stabiliser le mitigeur sur l'évier. ▶ Montez le bec sur le corps du mitigeur.

Pour les ballons à écoulement libre, tenez compte des valeurs de débit maximales limiteur entièrement ouvert (voir le chapitre « Données techniques / Tableau de données »).

En cas de dépassement des valeurs de débit, vous devez introduire le limiteur de débit fourni dans la conduite d'eau froide.

Dommages matériels

Le ballon peut perdre son étanchéité.

▶ Le ballon ne doit pas être mis sous pression. ▶ Prenez garde de ne pas intervertir les tuyaux de raccordement.

Remarque

Assurez-vous que les flexibles de raccordement ne sont pas pliés et évitez toute contrainte de traction lors du montage.

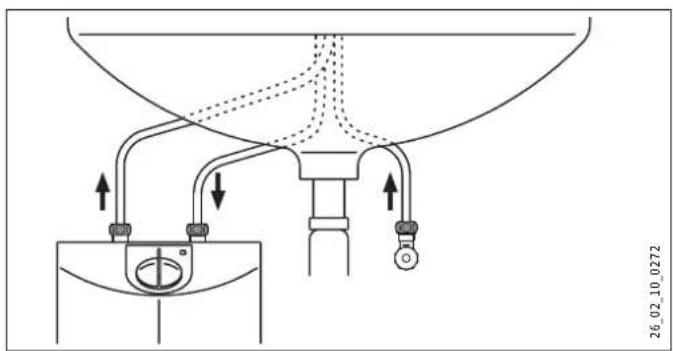

▶ Raccordez le flexible court à la vanne coudée d'arrivée d'eau froide. - Vissez le flexible long portant la marque bleue sur le raccordement « Arrivée d'eau froide » du ballon. - Vissez le flexible long portant la marque rouge sur le raccordement « Sortie Eau Chaude Sanitaire » du ballon.

8. Première mise en service

Rincez soigneusement la conduite d'arrivée d'eau froide. Remplissage du ballon : positionnez la poignée de réglage de la température sur la position maximale (en butée à gauche) et ouvrez le robinet de réglage du débit. ▶ Patientez jusqu'à ce que de l'eau sorte et allumez le ballon.

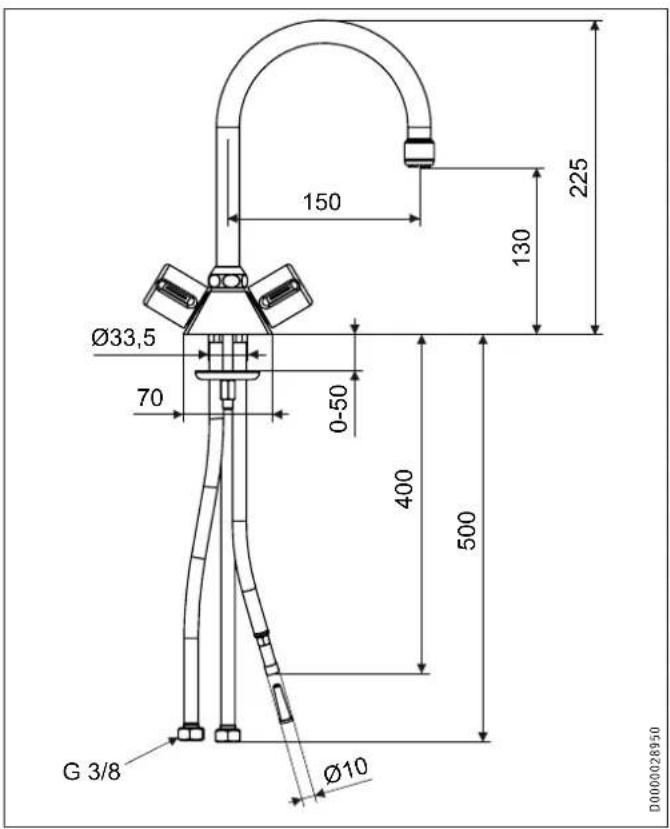

9.1 Cotes et raccordements

WST

150 225 130 Ø33,5 70 0-50 400 500 G 3/8 Ø10 D0000028950

9.2 Tableau de données

WST WUT
232620 232604
Application		Lavabo	Évier
Modèle		ouvert	ouvert
Type de montage		Robinetterie monotrou	Robinetterie monotrou
Surface		chromé	chromé
Raccord		Flexibles de raccordement	Flexibles de raccordement
Débit max.	l/min	5/10	5/10
Pression maxi. admissible	MPa	1	1
Hauteur d'écoulement	mm	135	190
Portée	mm	140	185

▶ Notez qu'en fonction de la pression au repos, il sera éventuellement nécessaire d'installer un réducteur de pression supplémentaire.

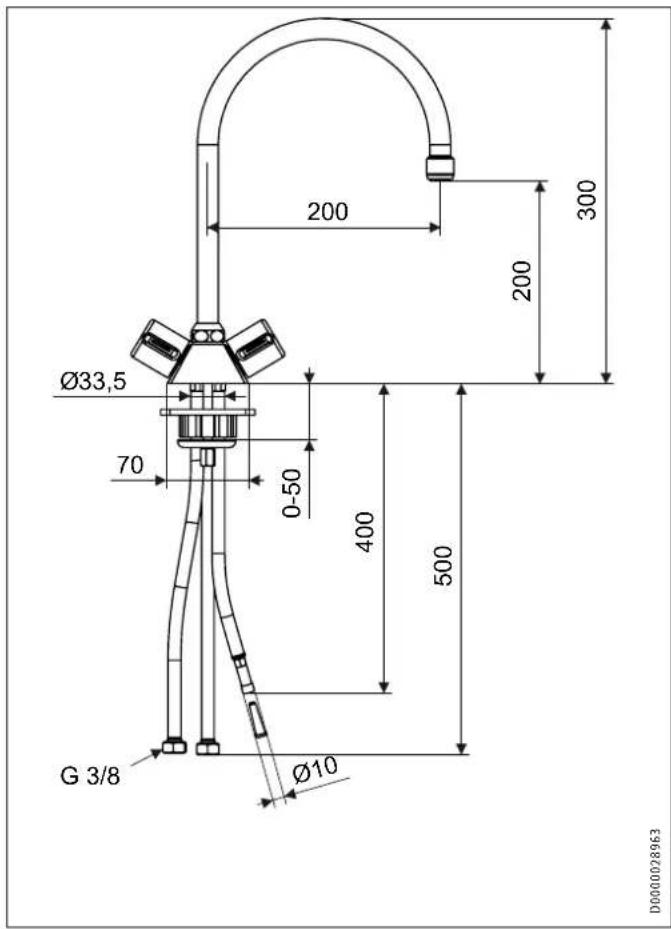

WUT

Ø33,5 70 0-50 400 500 G 3/8 Ø10 200 200 300 D000028963

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.
