MEK - Robinet STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet mitigeur mécanique
Marque	STIEBEL ELTRON
Modèle	MEK
Application	Cuisine
Type de montage	Robinetterie murale
Surface	Chromé
Débit maximal	18 l/min
Pression maximale admissible	1 MPa
Portée	185 mm
Raccordement	G 1/2
Hauteur	337 mm
Profondeur	100 mm
Fonctions principales	Levier unique de commande, bec orientable, régulateur de jet intégré
Alimentation	Eau froide et eau chaude (non électrique)
Entretien	Nettoyage avec un chiffon humide ; détartrage du régulateur de jet
Sécurité	Température de sortie peut dépasser 60 °C ; risque de brûlure au-dessus de 43 °C
Pièces détachées	Limiteur de débit, régulateur de jet, joints, flexible (pour modèles avec douchette)
Réparabilité	Échange possible des pièces d'usure (joints, limiteur)
Garantie	Garantie constructeur selon conditions (hors Allemagne, selon filiale)
Informations générales	Notice d'utilisation et d'installation incluse (36 pages)
Pays de fabrication	Allemagne

FOIRE AUX QUESTIONS - MEK STIEBEL ELTRON

Comment utiliser le mitigeur MEK ?

Levez le levier pour faire couler l'eau. Orientez-le latéralement pour régler la température par mélange d'eau froide et chaude. Lorsque l'eau ne coule plus, le levier revient automatiquement en position d'origine.

Comment nettoyer et entretenir le robinet MEK ?

Utilisez un chiffon humide pour le nettoyage. N'utilisez pas de produits abrasifs ni de solvants. Pour détartrer le régulateur de jet, retirez-le du raccord vissé.

Quel est le débit maximal du MEK ?

Le débit maximal est de 18 l/min lorsque le mitigeur est complètement ouvert.

Quelle est la pression maximale admissible ?

La pression maximale admissible est de 1 MPa (10 bar). Si la pression au repos est plus élevée, installez un réducteur de pression.

Comment ajuster le débit si celui-ci est trop important ?

Retirez le cache du raccord mural et tournez la vis de réglage du limiteur de débit vers la droite à l'aide d'un tournevis pour réduire le débit.

Quelles sont les consignes de sécurité à respecter ?

La température de sortie peut dépasser 60 °C. Risque de brûlure au-dessus de 43 °C. Ne pas obstruer le tube de soutirage. Utiliser uniquement des régulateurs de jet pour robinetteries à écoulement libre.

Le robinet MEK est-il compatible avec tous les ballons d'eau chaude ?

Le MEK est conçu pour les ballons d'eau chaude sanitaire à écoulement libre. Pour les ballons de plus de 30 litres, utilisez la rallonge de robinet fournie.

Comment installer le mitigeur MEK ?

L'installation doit être effectuée par un installateur qualifié. Rincez les conduites avant le montage. Vissez les raccords d'arrivée d'eau entre le ballon et le mitigeur. Montez le bec orientable sur le corps du mitigeur.

Que faire en cas de bruit ou de fuite ?

Vérifiez que tous les raccords sont bien serrés. Assurez-vous que le limiteur de débit n'est pas obstrué. Si le problème persiste, contactez un installateur.

Comment recycler l'appareil en fin de vie ?

Procédez à l'élimination des matériaux conformément à la réglementation nationale en vigueur. Contribuez à la protection de l'environnement.

MODE D'EMPLOI MEK STIEBEL ELTRON

1. Remarques générales 15 1.1 Consignes de sécurité 15 1.2 Autres repérages utilisés dans cette documentation 15 1.3 Unités de mesure 15
2. Utilisation 16
3. Nettoyage et entretien 16

Installation

1. Sécurité 16 4.1 Consignes de sécurité générales 16 4.2 Prescriptions, normes et directives 16
2. Description de l'appareil 17
3. Montage 17
4. Mise en service 18 7.1 Contrôle du débit maximal 18 7.2 Données techniques 18 7.3 Cotes et raccordements 18 7.4 Tableau de données 19

Garantie

ENVIRONNEMENT ET RECYCLAGE

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez lire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utilisateur le cas échéant.

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

▶ Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
	Brûlure(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSEMENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.

Remarque

Le symbole ci-contre caractérise des remarques générales.

▶ Lisez attentivement les remarques.

Symbole	Signification
	Dommages matériels(Dégâts induits, dommages causés à l'appareil, à l'environnement)
	Recyclage de l'appareil

▶ Ce symbole indique une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

Remarque

Pendant le réchauffement du ballon, de l'eau d'expansion s'écoule de la sortie.

Pour les ballons d'eau chaude sanitaire à écoulement libre avec fonction anti-goutte, l'eau d'expansion reste dans le ballon.

Levez le levier pour faire couler l'eau.

Réglez la température souhaitée par mélange d'eau froide et chaude en orientant le levier latéralement.

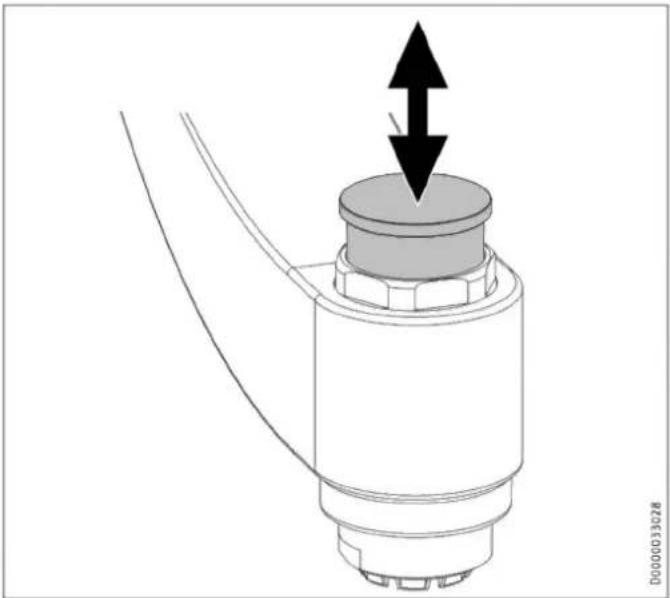

MEB: L'écoulement peut se faire par le bec ou par la douchette. Pour passer de l'un à l'autre, il suffit de tirer sur le mécanisme lorsque l'eau s'écoule.

Lorsque l'eau ne s'écoule plus, le mitigeur revient automatiquement en position d'origine.

3. Nettoyage et entretien

N'utilisez pas de produit de nettoyage abrasif ni de solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil. ▶ Pour détartrer le régulateur de jet, sortez-le du raccord vissé.

4. Sécurité

L'installation, la mise en service, la maintenance et les réparations du produit ne doivent être effectuées que par un installateur.

4.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pièces de rechange d'origine du produit sont utilisés.

AVERTISSEMENT Brûlure

La température du mitigeur peut dépasser 60 °C en service.

Risque de brûlure à des températures de sortie d'eau supérieures à 43 °C.

Dommages matériels

Le tartre peut obstruer la sortie et ainsi mettre le ballon sous pression.

N'obstruez jamais le tube de soutirage et utilisez uniquement des régulateurs de jet pour robinetteries à écoulement libre, sous peine d'endommager le ballon.

Remarque

Respectez la législation et les prescriptions nationales et locales.

Fournitures

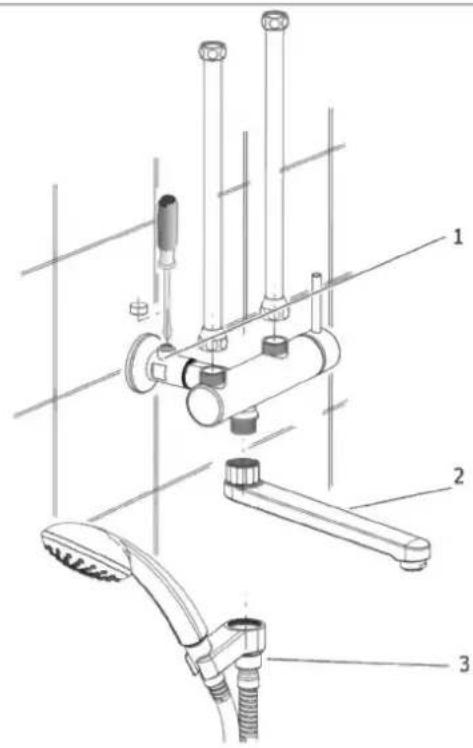

Figure MEB

1 Tuyaux d'arrivée d'eau

2 Corps du mitigeur

3 Levier de commande

4 MEB: Mécanisme : écoulement par le bec / douchette

5 MED | MEB : douchette avec support

6 Raccordement mural avec limiteur de débit et rallonge de robinet

7 MEK | MEB : bec à régulateur de jet

Dommages matériels

Le ballon peut perdre son étanchéité.

▶ Le ballon ne doit pas être mis sous pression. ▶ Le flexible de douche ne doit pas être plié.

Lorsqu'ils sont raccourcis, les tuyaux doivent être ébavurés. ▶ Rincez soigneusement la conduite d'eau froide.

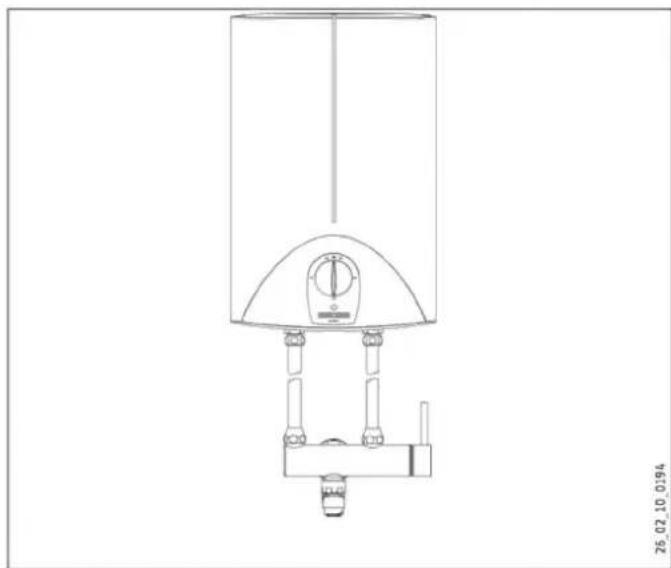

- Vissez les raccord des tubes d'arrivée d'eau entre le ballon et le mitigeur.

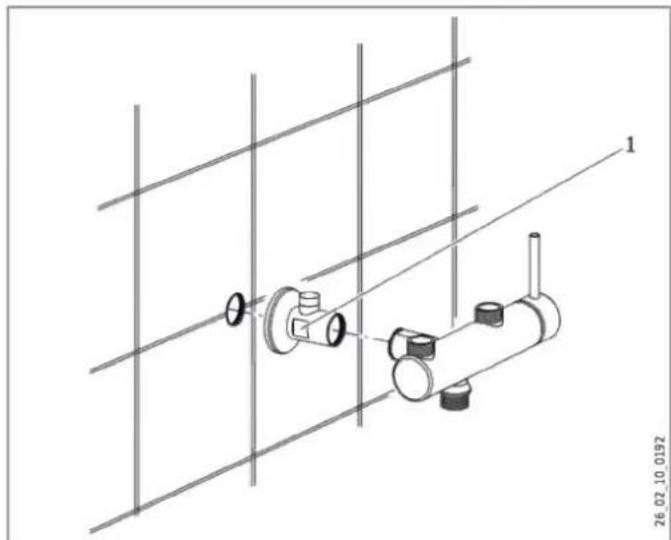

1 Ouverture de clé 24 ▶ Utilisez la rallonge de robinet entre le raccord mural et le corps du mitigeur pour les ballons de plus de 30 l.

1 Limiteur de débit à vis de réglage 2 MEK 3 MED 4 MEB

▶ Vissez sur le corps du mitigeur :

• MEK: le bec orientable
• MED: le flexible de douche avec le support de douchette
• MEB: le bec orientable avec le flexible de douche et le support de douchette

7. Mise en service

▶ Rincez soigneusement la conduite d'arrivée d'eau froide. ▶ Remplissage du ballon : Ouvrez le robinet d'eau chaude en tirant le levier vers l'avant et en l'orientant latéralement. ▶ Patientez jusqu'à ce que de l'eau sorte et allumez le ballon.

Dommages matériels

Pour les ballons à écoulement libre, tenez compte des valeurs de débit maximales limiteur entièrement ouvert (voir le chapitre « Données techniques / Tableau de données »).

▶ Si le débit dépasse la valeur indiquée lorsque le mitigeur est totalement ouvert, bridez-le à l'aide du limiteur du raccord mural. Pour cela, retirez le cache et tournez la vis de réglage vers la droite à l'aide d'un tournevis.

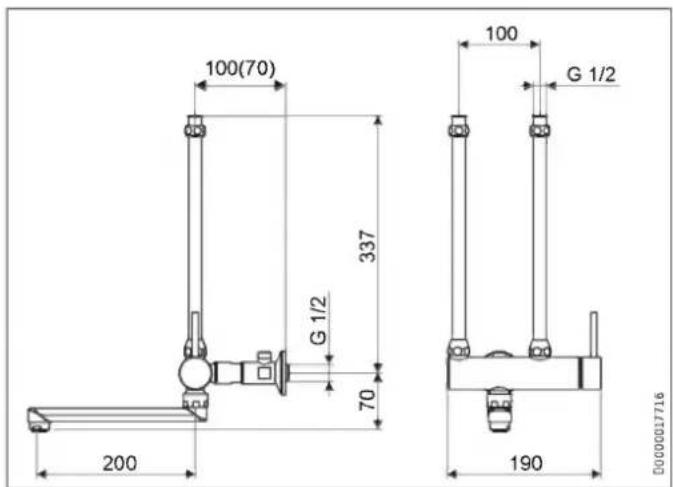

7.3 Cotes et raccordements

MEK

DO00017716

MED

100 (70) 337 G 1/2 1500 100 G 1/2 190 D00002B974

7.4 Tableau de données

		MEK	MED	MEB
		232608	232609	232610
Application		Cuisine	Douche	Baignoire / douche
Modèle		ouvert	ouvert	ouvert
Type de montage		Robinetterie murale	Robinetterie murale	Robinetterie murale
Surface		chromé	chromé	chromé
Débit max.	l/min	18	18	18
Pression maxi. admissible	MPa	1	1	1
Portée	mm	185		87

▶ Notez qu'en fonction de la pression au repos, il sera éventuellement nécessaire d'installer un réducteur de pression supplémentaire.

MEB

100(70) 337 G 1/2 105 90 100 G 1/2 190 1250 D000017719

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.
