Marque	Stiebel Eltron
Modèle	MEW (pour lavabo)
Type de produit	Mitigeur pour ballon d'eau chaude sanitaire à écoulement libre
Application	Lavabo
Type de montage	Robinetterie monotrou
Surface	Chromé
Raccordement	Flexibles de raccordement (G 3/8)
Débit max.	5 à 10 l/min (selon pression)
Pression maxi. admissible	1 MPa (10 bar)
Hauteur d'écoulement	50 mm
Portée	110 mm
Alimentation	Eau froide et eau chaude (ballon libre)
Fonctionnement	Levage du levier pour couler l'eau, orientation latérale pour régler la température
Éléments fournis	Bec avec régulateur de jet, corps du mitigeur, joint d'étanchéité, tirette, bonde, écrou de serrage, raccord G 3/8, limiteur de débit
Nettoyage et entretien	Chiffon humide ; détartrage du régulateur de jet après démontage
Sécurité	Risque de brûlure >43°C ; ne pas obstruer la sortie ; utiliser régulateurs de jet adaptés
Installation	Par un installateur qualifié ; respecter les normes nationales
Garantie	Variable selon le pays ; se référer aux conditions de la filiale locale
Réparabilité	Pièces de rechange d'origine recommandées
Poids approximatif	0,5 kg (estimation)

FOIRE AUX QUESTIONS - MEW STIEBEL ELTRON

Quel type de ballon d'eau chaude est compatible avec le robinet MEW ?

Le robinet MEW est conçu pour les ballons d'eau chaude sanitaire à écoulement libre (sans pression) sous évier.

Comment régler la température de l'eau ?

Orientez le levier latéralement pour mélanger l'eau froide et chaude. La température se règle progressivement.

Que faire si le débit est trop faible ?

Vérifiez que le limiteur de débit fourni n'est pas obstrué. Si nécessaire, détartrez le régulateur de jet en le démontant.

Puis-je utiliser des produits nettoyants abrasifs ?

Non, utilisez uniquement un chiffon humide. Les produits abrasifs ou solvants peuvent endommager la surface chromée.

Quelle est la pression maximale admissible ?

La pression maximale est de 1 MPa (10 bar). Si la pression au repos est élevée, installez un réducteur de pression.

Comment installer le mitigeur ?

Fixez le mitigeur à l'aide du joint, de la douille et de l'écrou. Pour le modèle MEW, posez la bonde avec pâte à joint. Les flexibles doivent être raccordés sans contrainte.

Pourquoi de l'eau s'écoule-t-elle de la sortie pendant le chauffage du ballon ?

C'est normal : l'expansion de l'eau provoque un écoulement. Sur les ballons avec fonction anti-goutte, l'eau reste dans le ballon.

Que faire en cas de brûlure ?

La température de sortie peut dépasser 60 °C. Risque de brûlure au-dessus de 43 °C. Réglez toujours l'eau à une température confortable avant utilisation.

Puis-je utiliser des pièces de rechange non d'origine ?

Pour garantir la sécurité et le bon fonctionnement, utilisez exclusivement des accessoires et pièces de rechange d'origine Stiebel Eltron.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site de Stiebel Eltron.

MODE D'EMPLOI MEW STIEBEL ELTRON

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez dire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utiliseur le cas échéant.

MENTION D'AVERTISSEMENT Nature du danger

Sont indiqués ici les risques éventuellesment encourus en cas de non-respect de la consigne de sécurité.

• Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole

Nature du danger

Brûlure

(brûlure, ébouillantement)

1.1.3 Mentions d'ajretissement

MENTION D'AVERTISSEMENT	Signification
DANGER	Caracterise des remarques dont le non-respect en-traite de graves lésions, voir la mort.
AVERTISSEMENT	Caracterise des remarques dont le non-respect peutentrainer de graves lésions, voir la mort.
ATTENTION	Caracterise des remarques dont le non-respect peutentrainer des lésions légères ou moyennenement graves.

Remarque

Le symbole ci-contre caractérisde des remarques générales.

Lisez attentivement les remarques.

Symbole	Signification
!	Dommages matériels (Dégats induits, dommages causés à l'appareil, à l'environnement)
	Recyclage de l'appareil

• Ce symbole indique une action à entreprises. Les actions nécessaires sont décrites étape par étape.

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimétres.

2.1 Utilisation conforme

Ce produit est destiné à être utilisé sur des ballons d'eau chaude sanitaire à écoulement libre (sans pression) sous évier.

• MEW | MEWC pour lavabos

MES pour éviers de cuisine

Ce produit est destiné à une utilisation domestique. Il peut être utilisé par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans des petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre employi est considere comme non-conforme. Une utilisation conforme de I'appareil implique le respect de cette notice.

Remarque

Pendant le rechauffement du ballon, de l'eau d'expansion s'écoule de la sortie.

Pour les ballons d'eau chaude sanitaire à écoulement libre avec fonction anti-goutte, l'eau d'expansion resté dans le gallon.

Levez le levier pour faire couler l'eau.

Réglez la température souhaïée par mélange d'eau froide et chaude en orientant le levier lateralement.

4. Nettoyage et entretien

N'utilisez pas de produit de nettoyage abrasif ni de solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.

Pour détartrer le régulateur de jet, sortez-le du raccord visse.

5. Sécurité

L'installation, la mise en service, la maintenance et les réparations du produit ne doivent être effectuees que par un installeratur.

5.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pieces de rechange d'origine sont utilisés.

AVERTISSEMENT Brûlure

La température du mitigeur peut dépasser 60°C en service.

Risque de brûlure à des températures de sortie d'eau supérieures à 43 °C.

Dommages matériels

Le tartre peut obstruer la sortie et ainsimettre le ballon sous pression.

N'obstruez jamais le tube de sortie orientable et utilisez uniquement des regulateurs de jet pour robinetteries a ecoulement libre, sous peine d'endomager le gallon.

5.2 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales.

6.1 Fournitures

MEW

MEWCIMES

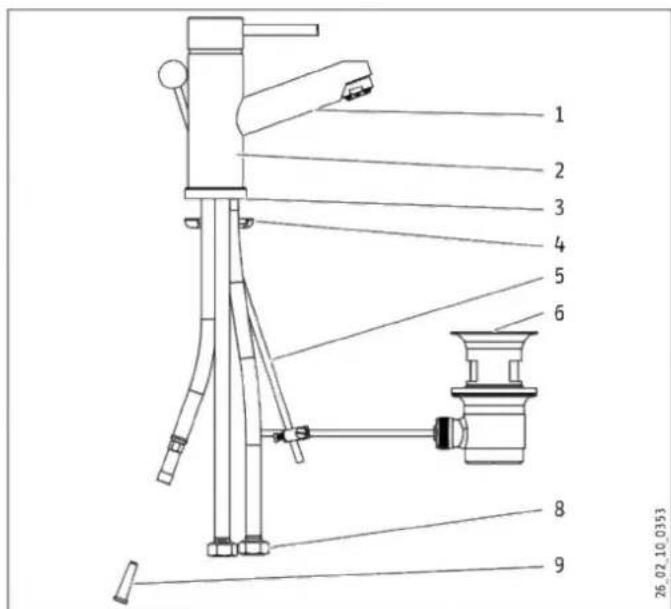

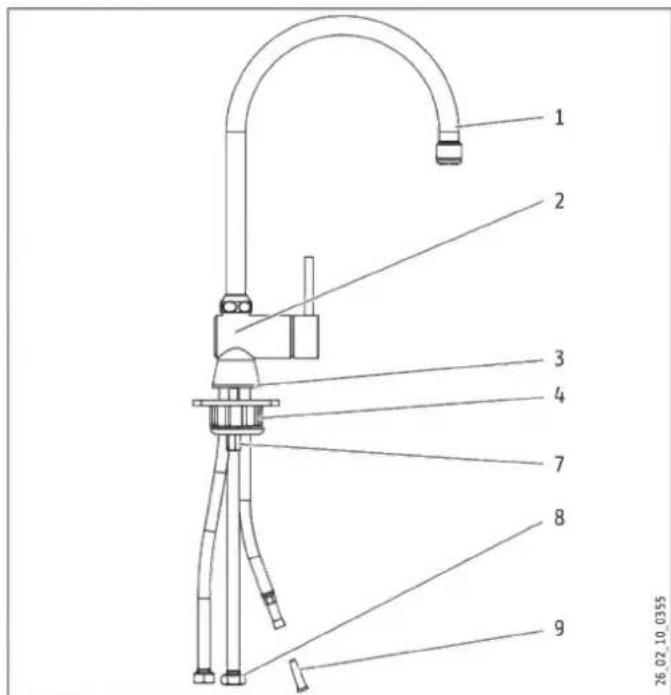

1 Bec a régulateur de jet 2 Corps du mitigeur 3 Joint d'etanchéité 4 MES: Pièce en matière plastique 5 MEW: tirette 6 MEW: bonde 7 Ecrou avec douille de serrage (ouverture de clé 13) 8 Raccord filete G 3/8 9 Limiteur de débit

7. Montage

Fixez le mitigeur à l'aide du joint, de la douille de serrage et de l'écrou. MES: Utilisez la pièce en matière plastique pour stabiliser le mitigeur sur l'évier. MES | MEWC : Montez le bec sur le corps du mitigeur.

MEW

Posez la bonde. Assurez l'étanchéité de la coupelle supérieure avec de la pate à joint.

Pour les ballons à écoulement libre, tenez compte des valeurs de début maximales limiter entierement ouvert (voir le chapitre « Données techniques / Tableau de données »).

En cas de dépassement des valeurs de début, vous doivent introduire le limiteur de début fourni dans la conduite d'eau froide.

Dommages matériels

Le ballon peut perdre son etanchete.

Le ballon ne doit pas etre mis sous pression.

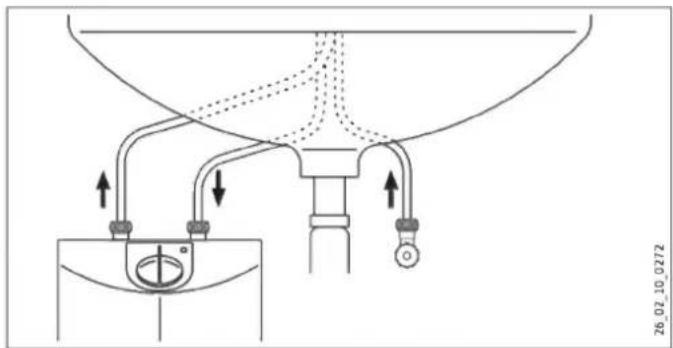

Prenez garde de ne pas intervenir les tuyaux de raccordement.

Remarque

Assurez-vous que les flexibles de raccordement ne sont pas piés et évitez toute contrainte de traction lors du montage.

Raccordez le flexible court à la robinet d'équerre d'arrivée d'eau froide. Vissez le flexible long portant la marque bleue sur le raccordement « Arrivee d'eau froide » du gallon. Vissez le flexible long portant la marque rouge sur le raccordement « Sortie Eau Chaude Sanitaire » du gallon.

8. Première mise en service

Rincez soigneusement la conduite d'arrivee d'eau froide. Remplissage du ballon : Tirez le levier vers le haut et orientez-le vers la gauche. Patientez jusqu'à ce que de l'eau sorte et allumez le ballon.

9.1 Cotes et raccordements

MEW

MEWC

MES

9.2 Tableau de données

		MES	MEW	MEWC
		232611	232612	232741
Application		Évier	Lavabo	Lavabo
Modèle		ouvert	ouvert	ouvert
Type de montage		Robinetterie monotrou	Robinetterie monotrou	Robinetterie monotrou
Surface		chromé	chromé	chromé
Raccord		Flexibles de raccordement	Flexibles de raccordement	Flexibles de raccordement
Débit max.	l/min	5/10	5/10	5/10
Pression maxi. admissible	MPa	1	1	1
Hauteur d'écoulement	mm	190	50	140
Portée	mm	190	110	140

• Notez qu'en fonction de la pression au repos, il sera eventulement nécessaire d'installer un réducteur de pression supplémentaire.

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux apparèils achetés hors d'Allemagne. Au contraire, c'est la filiale chargeée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourrait cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par autres.

Nous n'accordons aucune garantie pour les apparciels achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'eventuelles garanties accordées par l'importateur restentinchangées.

Environnement et recyclage

Merci de contribuer à la preservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la reglementation nationale.
