MEWC - Robinet STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Marque	Stiebel Eltron
Modèle	MEWC
Type de produit	Mitigeur pour lavabo
Application	Lavabo
Modèle	Ouvert (écoulement libre)
Type de montage	Robinetterie monotrou
Surface	Chromé
Raccord	Flexibles de raccordement G 3/8
Débit max.	5/10 l/min (selon pression)
Pression maxi. admissible	1 MPa (10 bar)
Hauteur d'écoulement	140 mm
Portée	140 mm
Dimensions (approx.)	Hauteur : 150 mm, Profondeur : 130 mm
Poids (approx.)	0,5 kg
Commande	Levier de débit et température
Fonctions principales	Distribution d'eau froide et chaude, réglage de température, limitation de débit
Sécurité	Température de sortie jusqu'à 60 °C ; risque de brûlure au-dessus de 43 °C
Entretien et nettoyage	Nettoyer avec un chiffon humide ; détartrer le régulateur de jet en le retirant
Pièces détachées	Joint d'étanchéité, régulateur de jet, limiteur de débit, tirette (MEW), bonde (MEW)
Installation	Par un installateur qualifié ; respecter les normes locales
Garantie	Selon conditions de la filiale locale ; hors Allemagne, garantie par filiale si publiée
Recyclage	Éliminer conformément à la réglementation nationale

FOIRE AUX QUESTIONS - MEWC STIEBEL ELTRON

Comment installer le robinet MEWC ?

L'installation doit être réalisée par un installateur qualifié. Fixez le mitigeur à l'aide du joint, de la douille de serrage et de l'écrou. Raccordez les flexibles : le flexible court à l'arrivée d'eau froide, le flexible long marqué bleu à l'arrivée d'eau froide du ballon, et le flexible long marqué rouge à la sortie d'eau chaude. Assurez-vous que le ballon reste à pression atmosphérique (écoulement libre).

Quelle est la pression maximale admissible ?

La pression maximale admissible est de 1 MPa (10 bar). En cas de pression au repos élevée, il peut être nécessaire d'installer un réducteur de pression.

Comment nettoyer et entretenir le robinet ?

Nettoyez l'appareil avec un chiffon humide uniquement. N'utilisez pas de produits abrasifs ou de solvants. Pour détartrer, retirez le régulateur de jet du bec et nettoyez-le.

Puis-je utiliser ce robinet avec un chauffe-eau électrique ?

Oui, ce robinet est conçu pour les ballons d'eau chaude sanitaire à écoulement libre (sans pression). Il ne doit pas être utilisé avec des systèmes sous pression.

Que faire si le débit d'eau est faible ?

Vérifiez que le limiteur de débit n'est pas obstrué. Si nécessaire, retirez-le et nettoyez-le. Assurez-vous également que les flexibles ne sont pas pliés et que le régulateur de jet n'est pas entartré.

Comment régler la température de l'eau ?

Levez le levier pour faire couler l'eau, puis orientez-le latéralement pour mélanger l'eau chaude et froide. La température se règle progressivement.

Y a-t-il un risque de brûlure ?

Oui, la température de sortie peut dépasser 60 °C. Attention au risque de brûlure au-dessus de 43 °C. Utilisez le robinet avec précaution.

Quelles sont les cotes de raccordement ?

Le raccord est en G 3/8 pour les flexibles. La hauteur d'écoulement est de 140 mm et la portée de 140 mm.

Le robinet est-il garanti ?

La garantie dépend des conditions de la filiale Stiebel Eltron dans votre pays. Pour les appareils achetés hors Allemagne, seule la filiale locale peut accorder une garantie si elle a publié ses propres conditions.

Comment détartrer le régulateur de jet ?

Retirez le régulateur de jet du bec (il se dévisse généralement). Trempez-le dans du vinaigre ou un détartrant, rincez et remettez en place. N'utilisez pas d'outils métalliques pour éviter de l'endommager.

MODE D'EMPLOI MEWC STIEBEL ELTRON

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Veuillez lire attentivement cette notice avant utilisation et conservez-la soigneusement.

Remettez cette notice au nouvel utilisateur le cas échéant.

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité.

▶ Sont indiquées ici les mesures permettant de pallier le danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
	Brûlure(brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSEMENT	Signification
DANGER	Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort.
AVERTISSEMENT	Caractérise des remarques dont le non-respect peut entraîner de graves lésions, voire la mort.
ATTENTION	Caractérise des remarques dont le non-respect peut entraîner des lésions légères ou moyennement graves.

Remarque

Le symbole ci-contre caractérise des remarques générales.

▶ Lisez attentivement les remarques.

Symbole	Signification
	Dommages matériels(Dégâts induits, dommages causés à l'appareil, à l'environnement)
	Recyclage de l'appareil

▶ Ce symbole indique une action à entreprendre. Les actions nécessaires sont décrites étape par étape.

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2.1 Utilisation conforme

Ce produit est destiné à être utilisé sur des ballons d'eau chaude sanitaire à écoulement libre (sans pression) sous évier.

- MEW | MEWC pour lavabos

- MES pour éviers de cuisine

Ce produit est destiné à une utilisation domestique. Il peut être utilisé par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, p. ex. dans des petites entreprises, à condition que son utilisation soit du même ordre.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice.

Remarque

Pendant le réchauffement du ballon, de l'eau d'expansion s'écoule de la sortie.

Pour les ballons d'eau chaude sanitaire à écoulement libre avec fonction anti-goutte, l'eau d'expansion reste dans le ballon.

Levez le levier pour faire couler l'eau.

Réglez la température souhaitée par mélange d'eau froide et chaude en orientant le levier latéralement.

4. Nettoyage et entretien

N'utilisez pas de produit de nettoyage abrasif ni de solvant. Un chiffon humide suffit pour le nettoyage et l'entretien de l'appareil.

Pour détartrer le régulateur de jet, sortez-le du raccord vissé.

5. Sécurité

L'installation, la mise en service, la maintenance et les réparations du produit ne doivent être effectuées que par un installateur.

5.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si les accessoires et pièces de rechange d'origine sont utilisés.

AVERTISSEMENT Brûlure

La température du mitigeur peut dépasser 60 °C en service.

Risque de brûlure à des températures de sortie d'eau supérieures à 43 °C.

Dommages matériels

Le tartre peut obstruer la sortie et ainsi mettre le ballon sous pression.

N'obstruez jamais le tube de sortie orientable et utilisez uniquement des régulateurs de jet pour robinetteries à écoulement libre, sous peine d'endommager le ballon.

Remarque

Respectez la législation et les prescriptions nationales et locales.

6.1 Fournitures

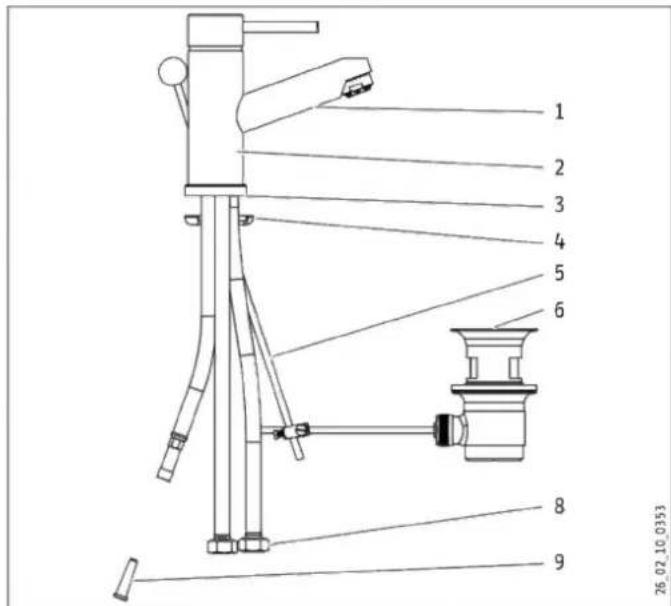

MEW

1 2 3 4 5 6 8 9 26.02.10.0353

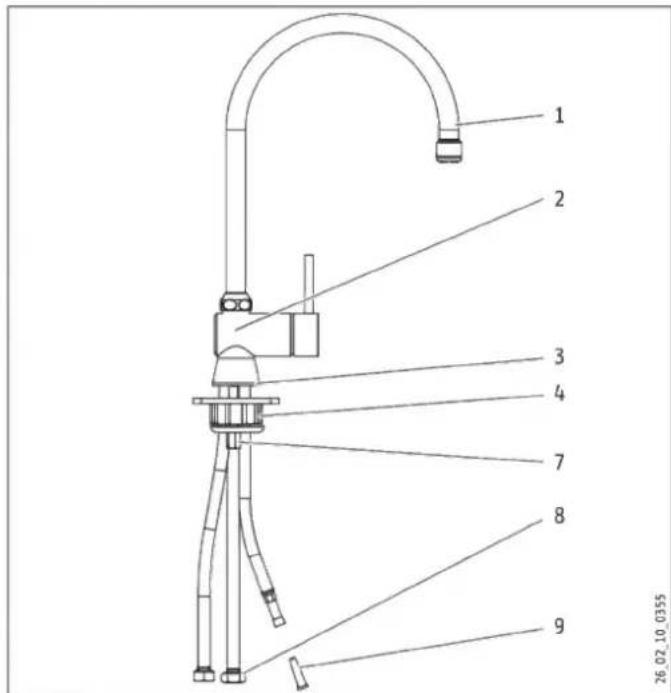

MEWC | MES

1 2 3 4 7 8 9 26.02_10.0355

1 Bec à régulateur de jet 2 Corps du mitigeur 3 Joint d'étanchéité 4 MES : Pièce en matière plastique 5 MEW : tirette 6 MEW : bonde 7 Écrou avec douille de serrage (ouverture de clé 13) 8 Raccord fileté G 3/8 9 Limiteur de débit

7. Montage

▶ Fixez le mitigeur à l'aide du joint, de la douille de serrage et de l'écrou. MES : Utilisez la pièce en matière plastique pour stabiliser le mitigeur sur l'évier. ▶ MES | MEWC : Montez le bec sur le corps du mitigeur.

MEW

▶ Posez la bonde. Assurez l'étanchéité de la coupelle supérieure avec de la pâte à joint.

Pour les ballons à écoulement libre, tenez compte des valeurs de débit maximales limiteur entièrement ouvert (voir le chapitre « Données techniques / Tableau de données »).

En cas de dépassement des valeurs de débit, vous devez introduire le limiteur de débit fourni dans la conduite d'eau froide.

Dommages matériels

Le ballon peut perdre son étanchéité.

▶ Le ballon ne doit pas être mis sous pression. ▶ Prenez garde de ne pas intervertir les tuyaux de raccordement.

Remarque

Assurez-vous que les flexibles de raccordement ne sont pas pliés et évitez toute contrainte de traction lors du montage.

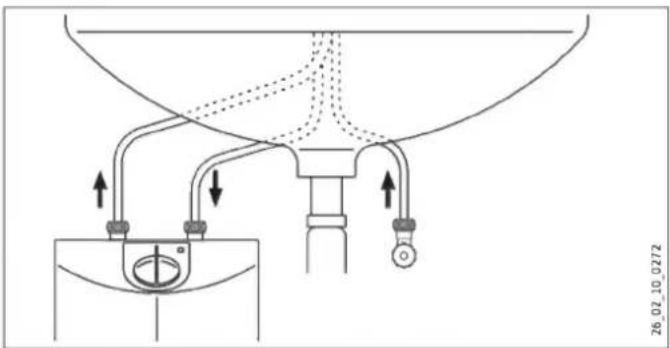

▶ Raccordez le flexible court à la robinet d'équerre d'arrivée d'eau froide. - Vissez le flexible long portant la marque bleue sur le raccordement « Arrivée d'eau froide » du ballon. - Vissez le flexible long portant la marque rouge sur le raccordement « Sortie Eau Chaude Sanitaire » du ballon.

8. Première mise en service

▶ Rincez soigneusement la conduite d'arrivée d'eau froide. ▶ Remplissage du ballon : Tirez le levier vers le haut et orientez-le vers la gauche. ▶ Patientez jusqu'à ce que de l'eau sorte et allumez le ballon.

9.1 Cotes et raccordements

MEW

135 95 0-40 33.5 20° 75 133 Ø45 Ø63 35-50 450 350 Ø10 G 3/8 G 1/4 ≥180 D0000028979

MEWC

150 98 Ø44 Ø33,5 G 3/8 Ø10 130 225 350 450 D0000031595

MES

200 330 95 235 98 Ø44 Ø33,5 0 - 50 350 450 G 3/8 Ø10 D0000028981

9.2 Tableau de données

		MES	MEW	MEWC
		232611	232612	232741
Application		Évier	Lavabo	Lavabo
Modèle		ouvert	ouvert	ouvert
Type de montage		Robinetterie monotrou	Robinetterie monotrou	Robinetterie monotrou
Surface		chromé	chromé	chromé
Raccord		Flexibles de raccordement	Flexibles de raccordement	Flexibles de raccordement
Débit max.	l/min	5/10	5/10	5/10
Pression maxi. admissible	MPa	1	1	1
Hauteur d'écoulement	mm	190	50	140
Portée	mm	190	110	140

▶ Notez qu'en fonction de la pression au repos, il sera éventuellement nécessaire d'installer un réducteur de pression supplémentaire.

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.
