NÁVOD K OBSLUZE WUT STIEBEL ELTRON

1. Obecné pokyny 20
   1.1 Bezpečnostní pokyny 20
   1.2 Jiné symboly použité v této dokumentaci 20
   1.3 Měrné jednotky 21
2. Bezpečnost 21
   2.1 Použití v souladu s účelem 21
3. Obsluha 21
4. Čištění a péče 21

INSTALACE

1. Bezpečnost 21

5.1 Všeobecné bezpečnostní pokyny 21
5.2 Předpisy, normy a ustanovení ____ 21
6. Popis výrobku 22
7. Montáž 22
7.1 Vodovodní přípojka 22
8. První uvedení do provozu 22
9. Technické údaje 23
9.1 Rozměry a přípojky 23
9.2 Tabulka údajů 23

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

OBSLUHA

1. Obecné pokyny

Kapitola „Obsluha“ je určena uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol	Druh nebezpečí
	Popálení(popálení, opaření)

1.1.3 Uvozující slova

UVOZUJÍCÍSLOVO	Význam
NEBEZPEČÍ	Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy.
VÝSTRAHA	Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.
POZOR	Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným vedle.

▶ Texty upozornění čtěte pečlivě.

Symbol	Význam
!	Věcné škody(poškození přístroje, následné škody, poškození životního prostředí)
	Likvidace přístroje

▶ Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Výrobek je určen k provozu s beztlakovým zásobníkem teplé vody k montáži pod umyvadlo.

• WST pro umyvadla
• WUT pro kuchyňské dřezy

Výrobek je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení výrobku.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s účelem patří také dodržování tohoto návodu.

3. Obsluha

Upozornění

Během ohřevu odkapává z výtoku expandovaná voda. U beztlakových zásobníků teplé vody s funkcí proti odkapávání (antitropf) zůstává expandovaná voda v zásobníku.

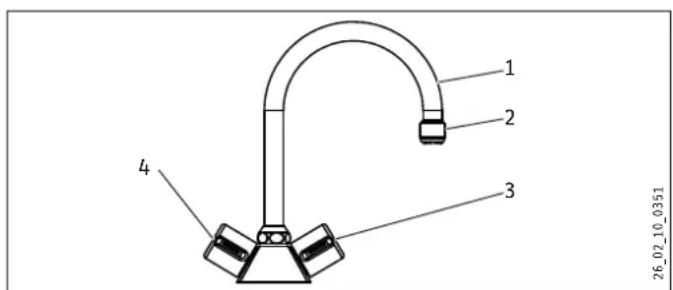

1 2 3 4 26_02_10_0351

1 Otočný výtok
2 Regulátor průtoku ve šroubení
3 Ventil pro nastavení průtoku
4 Ventil pro nastavení teploty

4. Čištění a péče

▶ Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě výrobku stačí vlhká textilie.
▶ K odstranění vodního kamene je nutno demontovat regulátor průtoku.

INSTALACE

5. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy výrobku smí provádět pouze instalatér.

5.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý a bezpečný provoz lze zaručit pouze v případě použití originálního příslušenství a originálních náhradních dílů určených pro tento výrobek.

VÝSTRAHA popálení

Armatura může za provozu dosáhnout teploty vyšší než 60 °C. Pokud je výstupní teplota vyšší než 43 °C hrozí nebezpeči opaření.

Věcné škody

Vodní kámen může ucpat odtok a vystavit tak zásobník tlaku.

Nikdy neuzavírejte výtok a zásadně používejte regulátor průtoku pro beztlaké baterie. V opačném případě dojde k poškození zásobníku.

5.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

6. Popis výrobku

Rozsah dodávky

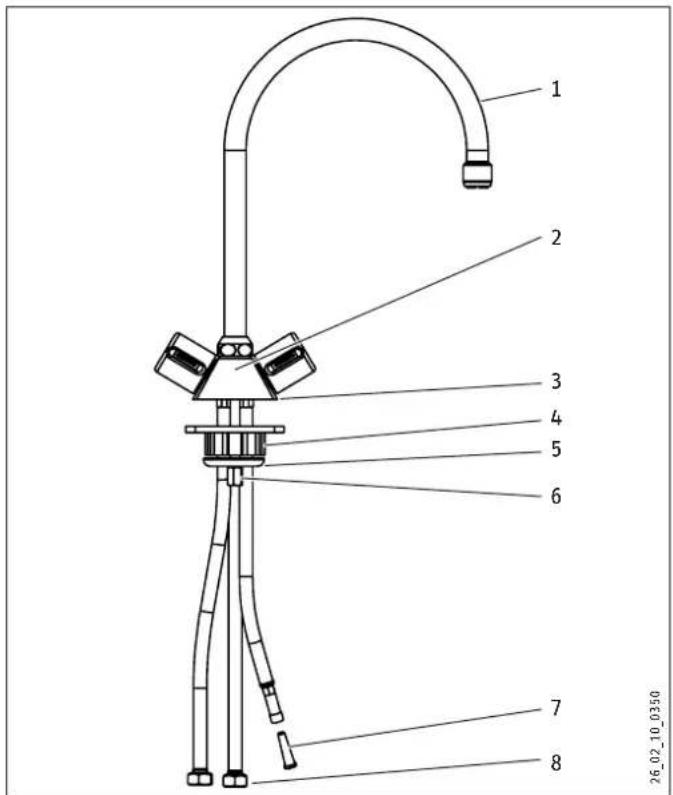

Obrázek WUT

1 2 3 4 5 6 7 8 26_02_10_0350

1 Výtoková trubka s regulátorem průtoku a zpětný ventil jako pojistka proti odkapávání
2 Těleso armatury
3 Těsnění
4 Upínací pouzdro
5 Protišroubení (klíč 13)
6 WUT: Plastová tvarovka pro montáž na kuchyňský dřez
7 Škrticí klapka
8 Šroubení G 3/8

7. Montáž

▶ Upevněte armaturu s těsněním, upínacím pouzdrem a protišroubením.
WUT: Ke stabilizaci baterie na kuchyňském dřezu použijte plastovou tvarovku.
▶ Namontujte trubku výtoku na tělo baterie.

7.1 Vodovodní přípojka

! Věcné škody Při napouštěr

Věcné škody Při napouštění beztlakých zásobníků pamatujte na maximální průtokové množství při plně otevřeném ventilu (viz kapitola „Technické údaje / Tabulka údajů“).

▶ Dojde-li k překročení průtokového množství, musíte do přívodu studené vody zabudovat škrticí klapku.

! Věcné škody Zásobník může být netěsný.

▶ Nevystavujte zásobník tlaku vody.
▶ Nezaměňte přípojné hadice.

Upozornění Dejte pozor

Dejte pozor, aby při montáži přívodních hadic nedošlo k jejich zalomení, zabraňte při instalaci namáhání hadic tahem.

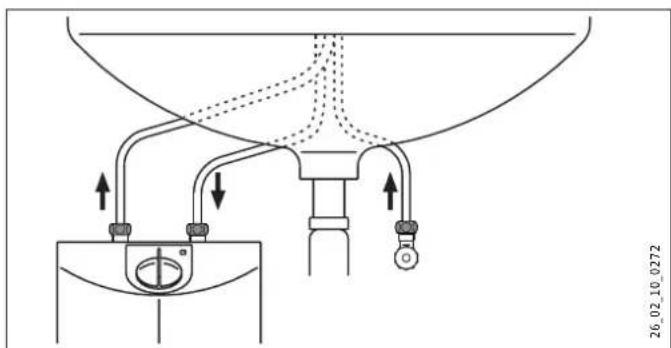

▶ Připojte krátkou připojovací hadici k rohovému ventilu přívodu studené vody.
▶ Příšroubujte dlouhou modře označenou připojovací hadici k přípojce „vstup studené vody“ zásobníku.
▶ Příšroubujte dlouhou červeně označenou připojovací hadici k přípojce „výstup teplé vody“ zásobníku.

8. První uvedení do provozu

▶ Přívod studené vody důkladně propláchněte.

Plnění zásobníku: Nastavte ventil nastavení teploty na maximální teplotu (doraz vlevo) a otevřete ventil pro nastavení průtoku.

▶ Vyčkejte, dokud nezačne vytékat voda, a zapněte zásobník.

9. Technické údaje

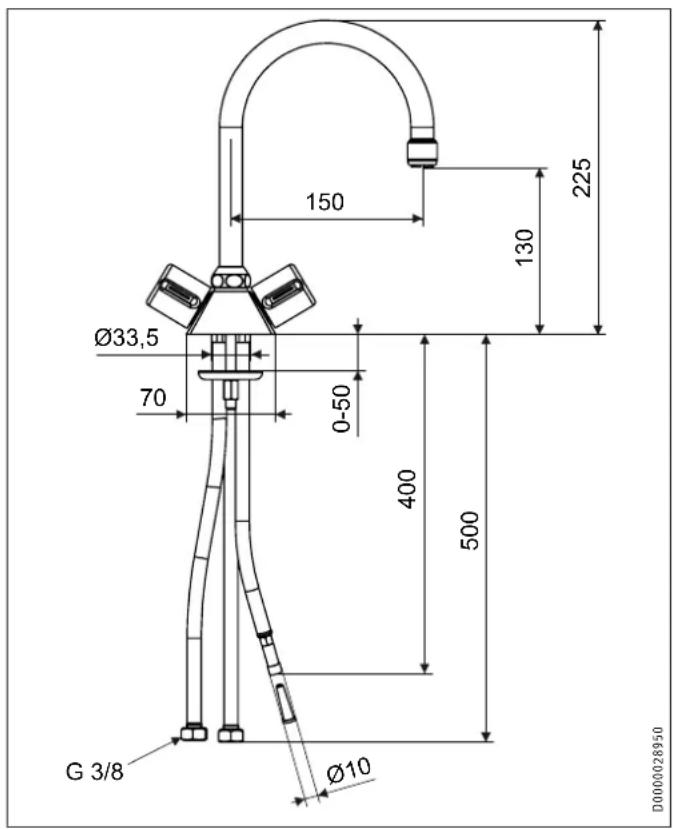

9.1 Rozměry a přípojky

WST

Ø33,5 70 150 0-50 400 500 Ø10 G 3/8 225 130 D0000028950

9.2 Tabulka údajů

WST WUT
232620 232604
Použití		Umyvadlo	Dřez
Druh konstrukce		Beztlaková	Beztlaková
Způsob montáže		Jednootvorovábaterie	Jednootvorovábaterie
Povrch		Chromovaný	Chromovaný
Připojení		Připojovací hadice	Připojovací hadice
Max. průtok	l/min.	5/10	5/10
Max. dovolený tlak	MPa	1	1
Výška výtoku	mm	135	190
Délka ramínka	mm	140	185

▶ Nezapomeňte, že v závislosti na klidovém tlaku budete případně navíc potřebovat také tlakový redukční ventil.

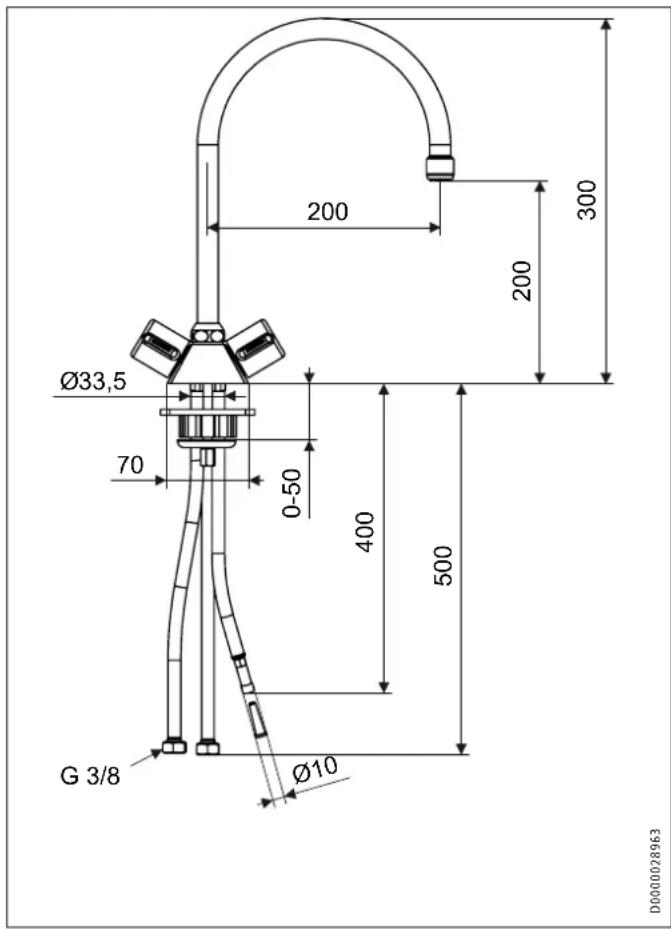

WUT

Ø33,5 70 0-50 400 500 G 3/8 Ø10 200 200 300 D0000028963

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.
