NÁVOD K OBSLUZE WKM STIEBEL ELTRON

1. Obecné pokyny 28
   1.1 Bezpečnostní pokyny 28
   1.2 Jiné symboly použité v této dokumentaci 28
   1.3 Měrné jednotky 29
2. Bezpečnost 29
   2.1 Použití v souladu s účelem 29
3. Obsluha 29
4. Čištění a péče 29

INSTALACE

1. Bezpečnost 30
   5.1 Všeobecné bezpečnostní pokyny 30
   5.2 Předpisy, normy a ustanovení ____ 30
2. Popis výrobku 30
3. Montáž 31
4. Uvedení do provozu 32
   8.1 Kontrola maximálního průtokového množství ____ 32
5. Technické údaje 32
   9.1 Rozměry a přípojky 32
   9.2 Tabulka údajů 33

ZÁRUKA

ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE

OBSLUHA

1. Obecné pokyny

Kapitola „Obsluha“ je určena uživatelům přístroje a instalačním technikům.

Kapitola „Instalace“ je určena instalačním technikům.

Upozornění

Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu uživateli.

1.1 Bezpečnostní pokyny

1.1.1 Struktura bezpečnostních pokynů

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.

Zde jsou uvedena opatření k odvrácení nebezpečí.

1.1.2 Symboly, druh nebezpečí

Symbol	Druh nebezpečí
	Popálení(popálení, opaření)

1.1.3 Uvozující slova

UVOZUJÍCÍSLOVO	Význam
VÝSTRAHA	Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy.

1.2 Jiné symboly použité v této dokumentaci

Upozornění

Obecné pokyny jsou označeny symbolem zobrazeným vedle.

▶ Texty upozornění čtěte pečlivě.

Symbol	Význam
	Věcné škody(poškození přístroje, následné škody, poškození životního prostředí)
	Likvidace přístroje

▶ Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.

2. Bezpečnost

2.1 Použití v souladu s účelem

Výrobek je určen k provozu s beztlakovým zásobníkem teplé vody k montáži nad umyvadlo.

• WKM pro kuchyňské dřezy
• WDM pro sprchy
• WBM pro koupací vany

Výrobek je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení výrobku.

Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s účelem patří také dodržování tohoto návodu.

3. Obsluha

Upozornění

Během ohřevu odkapává z výtoku expandovaná voda. U beztlakových zásobníků teplé vody s funkcí proti odkapávání (antitropf) zůstává expandovaná voda v zásobníku.

Otočením kohoutu vpravo zahájíte odběr teplé vody.

Otočením kohoutu vlevo zahájíte odběr studené vody.

Požadovanou teplotu vody nastavíte použitím obou kohoutů ke směšování studené a teplé vody vhodným otevíráním nebo regulací průtoků.

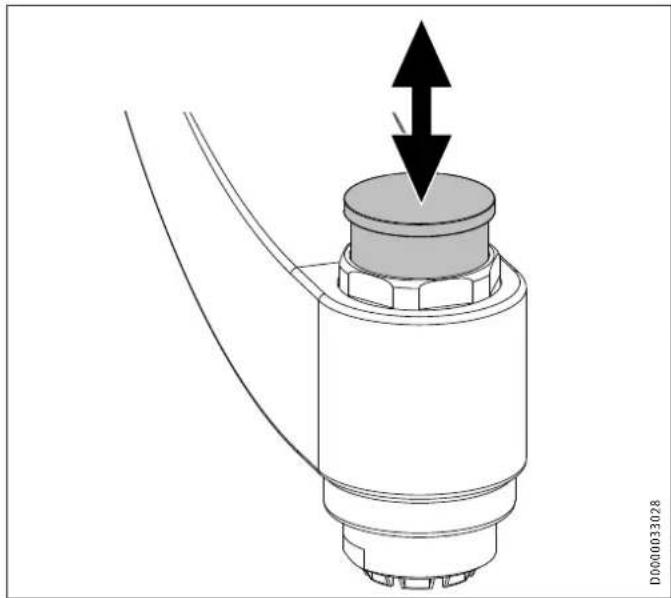

WBM: Můžete přepnout odběr vody z výtoku a z ruční sprchy. Přestavení odběru provedte tahem, přitom musí být voda puštěná.

Po ukončení odběru vody se baterie samočinně vrátí do původní polohy.

Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě výrobku stačí vlhká textilie.
▶ K odstranění vodního kamene je nutno demontovat regulátor průtoku.

INSTALACE

5. Bezpečnost

Instalaci, uvedení do provozu, údržbu a opravy výrobku smí provádět pouze instalatér.

5.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý a bezpečný provoz lze zaručit pouze v případě použití originálního příslušenství a originálních náhradních dílů určených pro tento výrobek.

VÝSTRAHA popálení

Armatura může za provozu dosáhnout teploty vyšší než 60 °C.

Pokud je výstupní teplota vyšší než 43 °C hrozí nebezpečí opaření.

Věcné škody

Vodní kámen může ucpat odtok a vystavit tak zásobník tlaku.

▶ Nikdy neuzavírejte výtok a zásadně používejte regulátor průtoku pro beztlaké baterie. V opačném případě dojde k poškození zásobníku.

5.2 Předpisy, normy a ustanovení

Upozornění

Dodržujte všechny národní a místní předpisy a ustanovení.

6. Popis výrobku

Rozsah dodávky

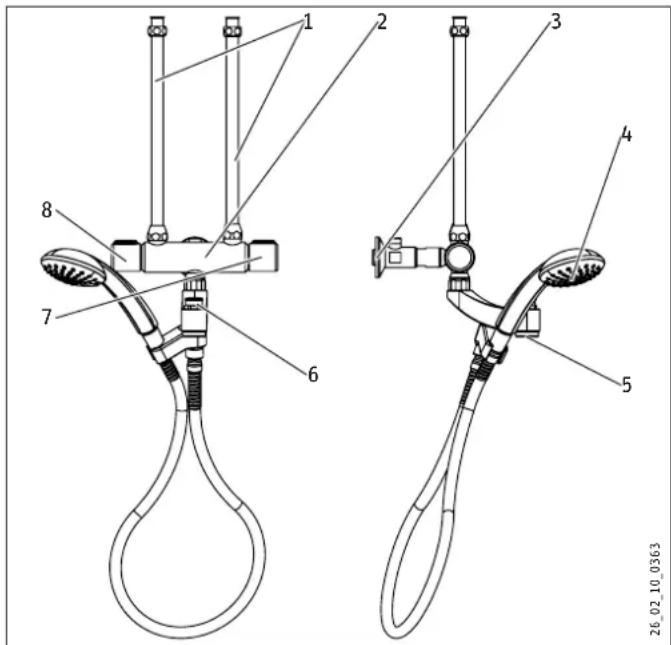

Obrázek WBM

1 Přívodní vodovodní potrubí
2 Těleso armatury
3 Nástěnná přípojka se škrticím ventilem a prodloužením kohoutu
4 WDM | WBM: Ruční sprcha s držákem
5 WKM | WBM: Výtok s regulátorem průtoku
6 WBM: Přestavení: výtok - ruční sprcha
7 Kohout pro teplou vodu
8 Kohout pro studenou vodu

7. Montáž

Věcné škody

Zásobník může být netěsný.

▶ Nevystavujte zásobník tlaku vody.
▶ Nezalamujte sprchovou hadici.

▶ U trubek, které jste řezali, musíte srazit hranu.
▶ Přívod studené vody řádně propláchněte.

H 5m H M V STEEL BUTTON 12-04-1 D000033338

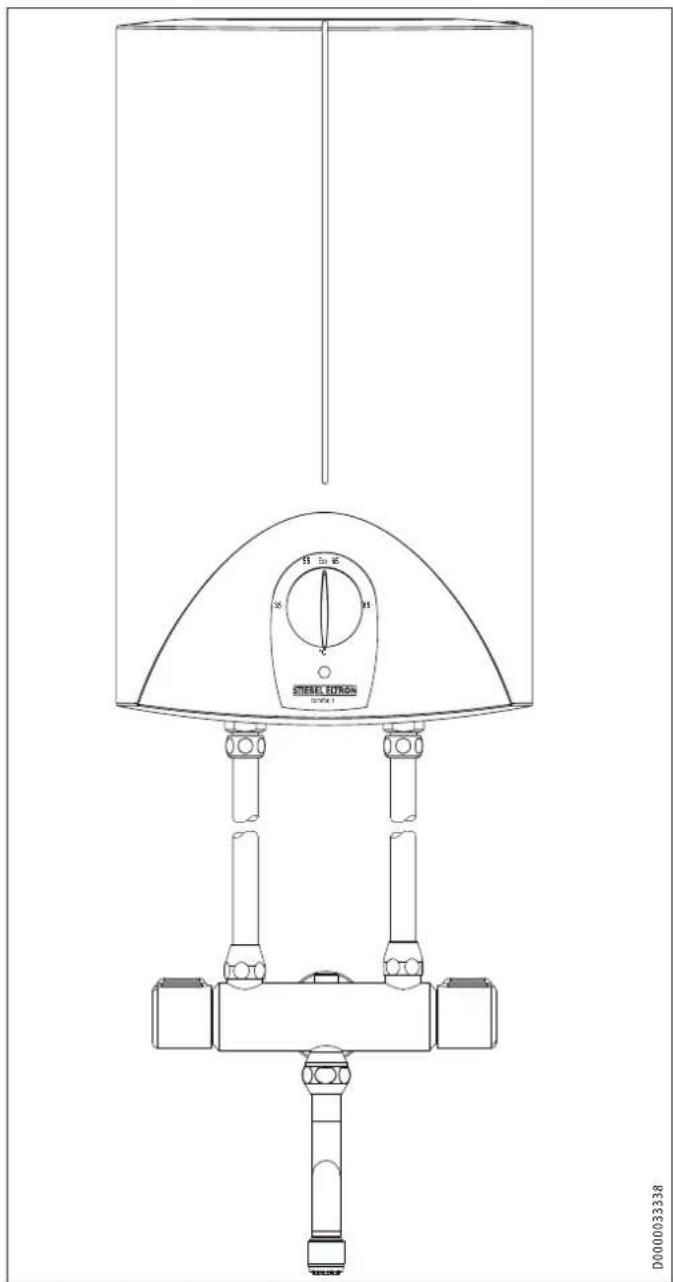

▶ Spojte zásobník a tělo baterie přišroubováním přítokového vodovodního potrubí.

▶ U zásobníků o objemu větším než 30 l vložte případně mezi nástěnnou přípojku a tělo baterie prodloužení kohoutu.

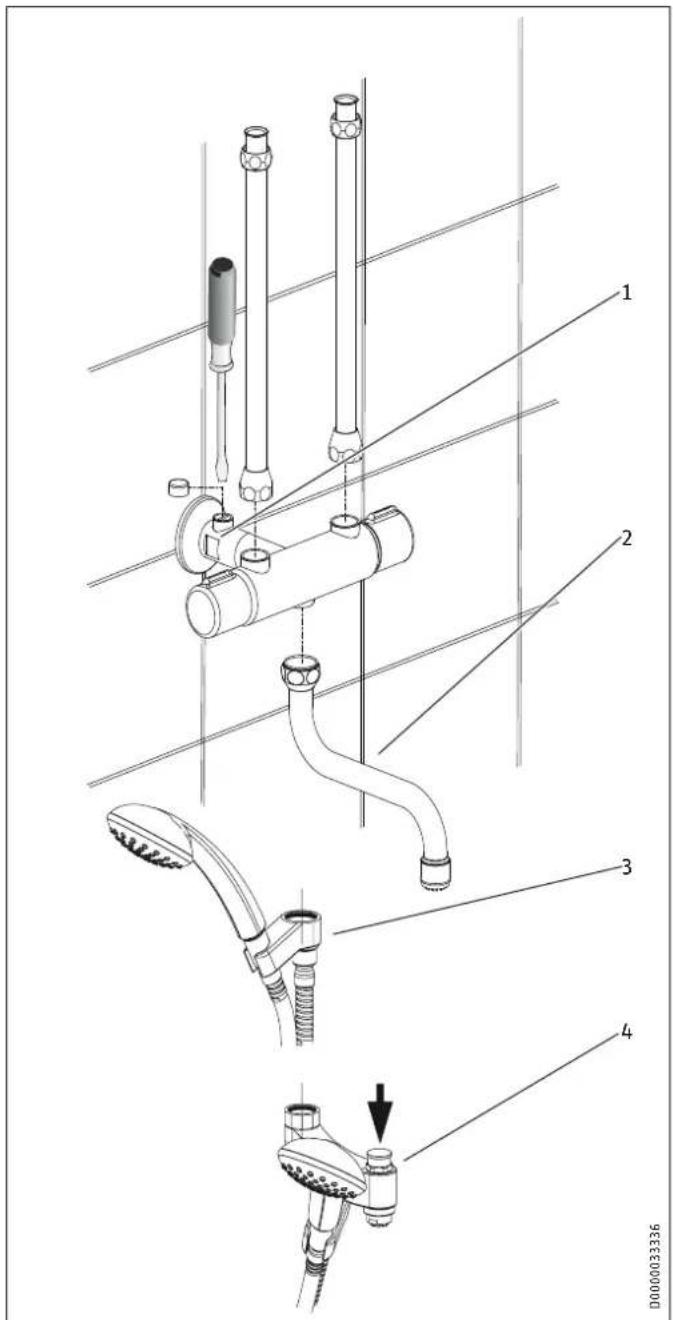

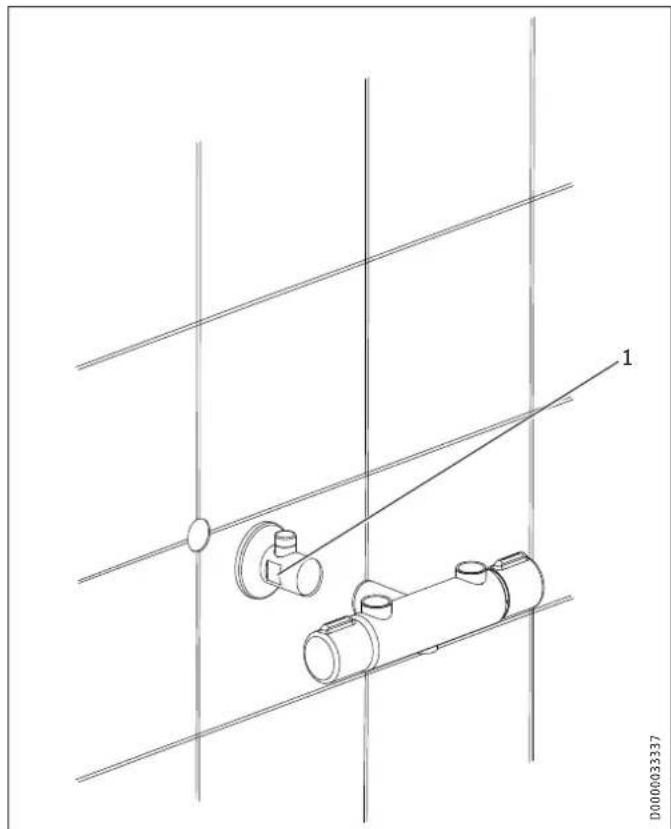

1 Škrticí ventil se seřizovacím šroubem
2 WKM
3 WDM
4 WBM

Přišroubujte k tělu baterie:

- WKM: Otočný výtok

- WDM: Sprchovou hadici s držákem ruční sprchy

- WBM: Otočné rameno se sprchovou hadicí a s držákem ruční sprchy

8. Uvedení do provozu

▶ Přívod studené vody důkladně propláchněte.

▶ Plnění zásobníku: Otevřete teplovodní ventil.
Vyčkejte, dokud nezačne vytékat voda, a zapněte zásobník.

8.1 Kontrola maximálního průtokového množství

Věcné škody

Při napouštění beztlakých zásobníků pamatujte na maximální průtokové množství při plně otevřeném ventilu (viz kapitola „Technické údaje / Tabulka údajů“).

▶ Pokud průtok u plně otevřené baterie překročí uvedené množství, regulujte průtokové množství škrticím ventilem v nástěnné přípojce
▶ Sundejte prítom víčko a otáčejte seřizovacím šroubem pomocí šroubováku směrem doprava.

9. Technické údaje

9.1 Rozměry a přípojky

WKM

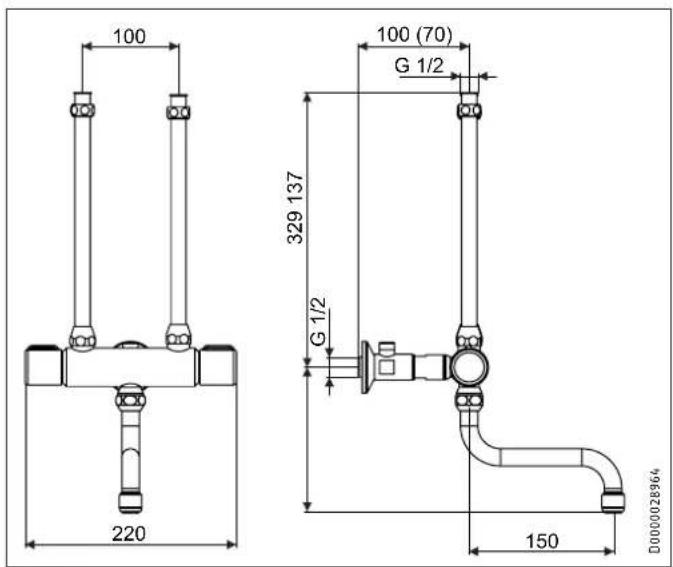

100 220 329 137 150 100 (70) G 1/2 G 1/2 D0000028964

WDM

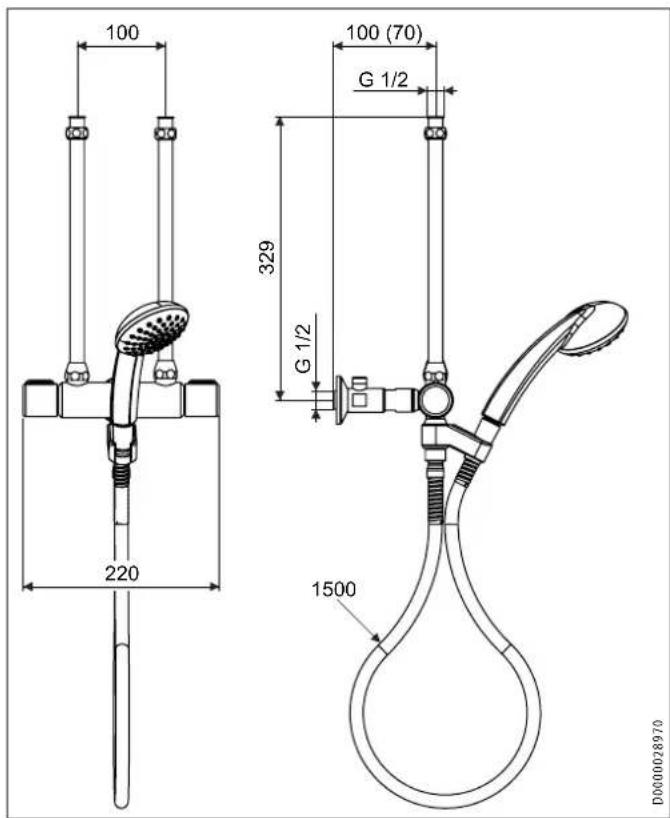

100 220 329 G 1/2 1500 100 (70) D000028970

WBM

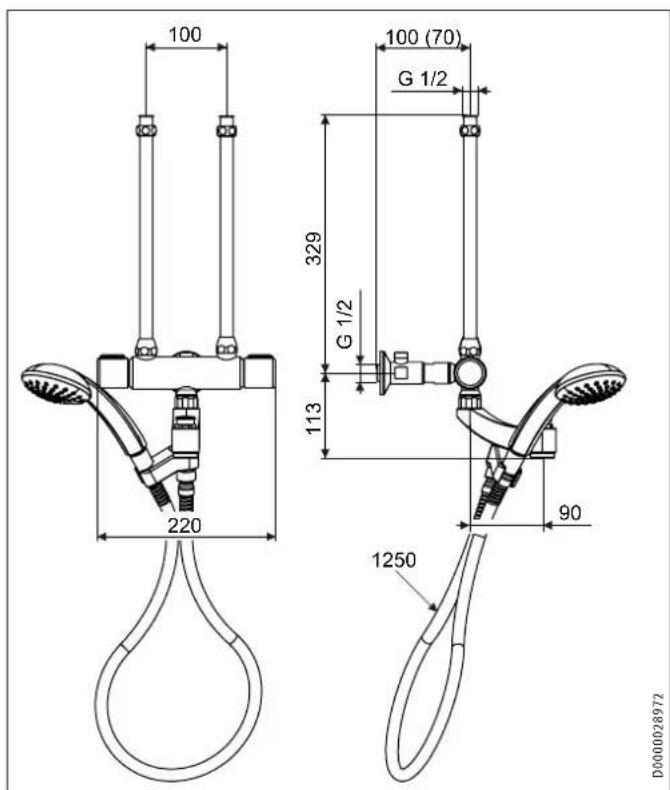

100 220 329 113 G 1/2 100 (70) 90 1250 D000028972

9.2 Tabulka údajů

WKM WDM WBM
232605 232606 232607
Použití		Kuchyně	Sprcha	Vana/sprcha
Druh konstrukce		Beztlaková	Beztlaková	Beztlaková
Způsob montáže		Nástěnná ba-terie	Nástěnná ba-terie	Nástěnná ba-terie
Povrch		Chromovaný	Chromovaný	Chromovaný
Max. průtok	l/min.	18	18	18
Max. dovolený tlak	MPa	1	1	1
Délka ramínka	mm	160		86

▶ Nezapomeňte, že v závislosti na klidovém tlaku budete případně navíc potřebovat také tlakový redukční ventil.

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.

Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.

OBSŁUGA

1. Wskazówki ogólne 34
