1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und den Fachhandwerker.Das Kapitel „Installation“ richtet sich an den Fachhandwerker. HinweisLesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.Geben Sie die Anleitung gegebenenfalls an einen nach-folgenden Benutzer weiter.1.1 Sicherheitshinweise1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der GefahrHier stehen mögliche Folgen bei Nichtbeachtung des Si-cherheitshinweises. Hier stehen Maßnahmen zur Abwehr der Gefahr.1.1.2 Symbole, Art der GefahrSymbol Art der Gefahr

Verbrennung(Verbrennung, Verbrühung) 1.1.3 SignalworteSIGNALWORT Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.1.2 Andere Markierungen in dieser Dokumentation HinweisAllgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. Lesen Sie die Hinweistexte sorgfältig durch.Symbol Bedeutung

Sachschaden(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. !BEDIENUNG Sicherheit DEUTSCH www.stiebel-eltron.com WKM | WDM |WBM| 3

Hinweis Wenn nicht anders angegeben, sind alle Maße in Milli- meter.

2.1 Bestimmungsgemäße Verwendung

Das Produkt ist zum Betrieb mit einem offenen (drucklosen) Über- tisch-Warmwasserspeicher bestimmt. - WKM für Küchenspülen - WDM für Duschen - WBM für Badewannen Das Produkt ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Produkt ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge- hört auch das Beachten dieser Anleitung.

Für die Armatur ist aufgrund der Landesbauordnungen ein all- gemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver- wendbarkeit hinsichtlich des Geräuschverhaltens erteilt worden. DIN 4109 PA-IX 16723/IIOO

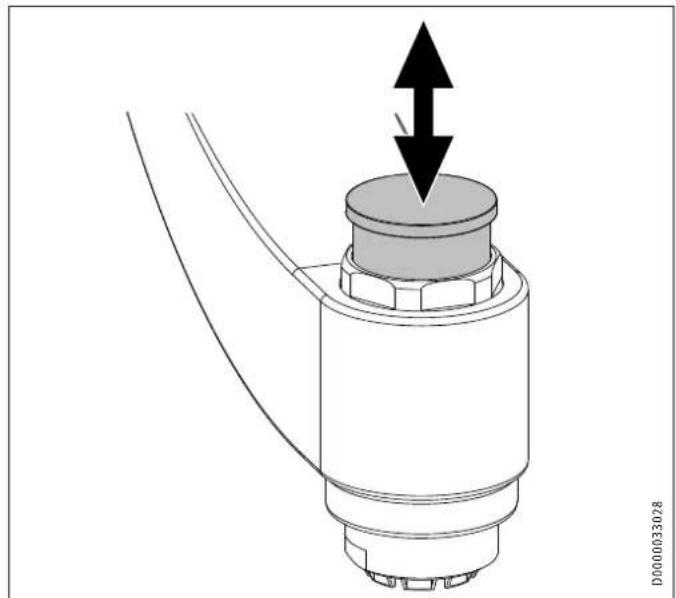

Hinweis Während der Aufheizung im Speicher tropft Ausdeh- nungswasser aus dem Auslauf. Bei drucklosen Warmwasserspeichern mit antitropf-Funk- tion bleibt das Ausdehnungswasser im Speicher. Betätigen Sie den rechten Bediengriff, um warmes Wasser zu entnehmen. Betätigen Sie den linken Bediengriff, um kaltes Wasser zu ent- nehmen. Sie stellen die gewünschte Temperatur ein, indem Sie beide Be- diengriffe betätigen und kaltes und warmes Wasser durch ent- sprechendes Öffnen beziehungsweise Drosseln der Volumenströ- me mischen. WBM: Sie können zwischen Auslauf und Handbrause umschalten. Ziehen Sie dazu bei laufendem Wasser die Umstellung. Nach der Wasserentnahme stellt sich die Armatur selbstständig zurück. D0000033028

4. Reinigung und Pflege

Verwenden Sie keine scheuernden oder anlösenden Reini- gungsmittel. Zur Pflege und Reinigung des Produktes genügt ein feuchtes Tuch. Nehmen Sie den Strahlregler zum Entkalken aus der Ver- schraubung heraus.4 | WKM | WDM |WBM www.stiebel-eltron.com INSTALLATION Sicherheit INSTALLATION

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Produktes darf nur von einem Fachhandwerker durchgeführt werden.

5.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-heit nur, wenn das für das Produkt bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden. WARNUNG VerbrennungDie Armatur kann während des Betriebs eine Temperatur von über 60°C annehmen.Bei Auslauftemperaturen größer 43°C besteht Verbrü-hungsgefahr.

SachschadenVerkalkung kann den Auslauf verschließen und so den Speicher unter Druck setzen. Verschließen Sie niemals das Auslaufrohr und ver-wenden Sie ausschließlich Strahlregler für drucklose Armaturen, da sonst der Speicher beschädigt wird.

5.2 Vorschriften, Normen und Bestimmungen

HinweisBeachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

6. Produktbeschreibung

LieferumfangAbbildung WBM

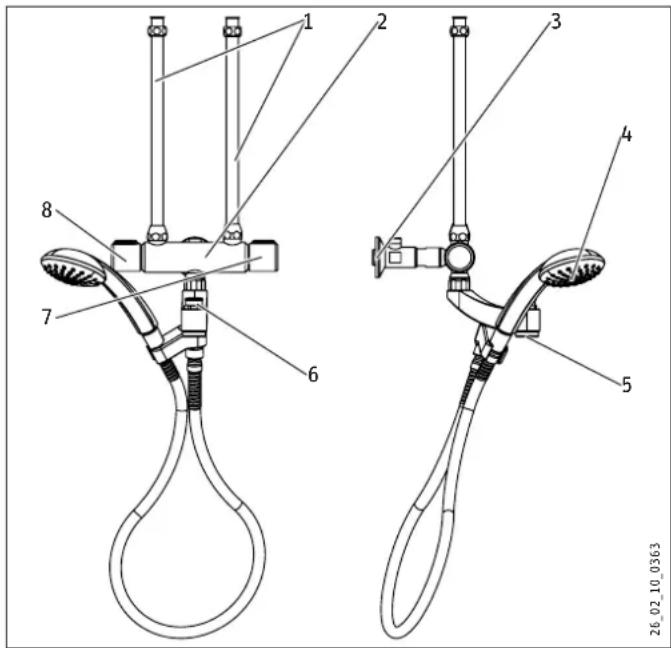

1 Wasserzulaufrohr2 Armaturenkörper3 Wandanschluss mit Drosselventil und Hahnverlängerung4 WDM | WBM: Handbrause mit Halterung5 WKM | WBM: Auslauf mit Strahlregler6 WBM: Umstellung: Auslauf - Handbrause7 Bediengriff für warmes Wasser8 Bediengriff für kaltes WasserDEUTSCH www.stiebel-eltron.com WKM | WDM |WBM| 5 INSTALLATION Montage

Sachschaden Der Speicher kann undicht werden. Setzen Sie den Speicher keinem Wasserdruck aus. Knicken Sie den Duschschlauch nicht. Entgraten Sie die Rohre, wenn Sie diese gekürzt haben. Spülen Sie die Kaltwasserzuleitung gut durch. comfor t

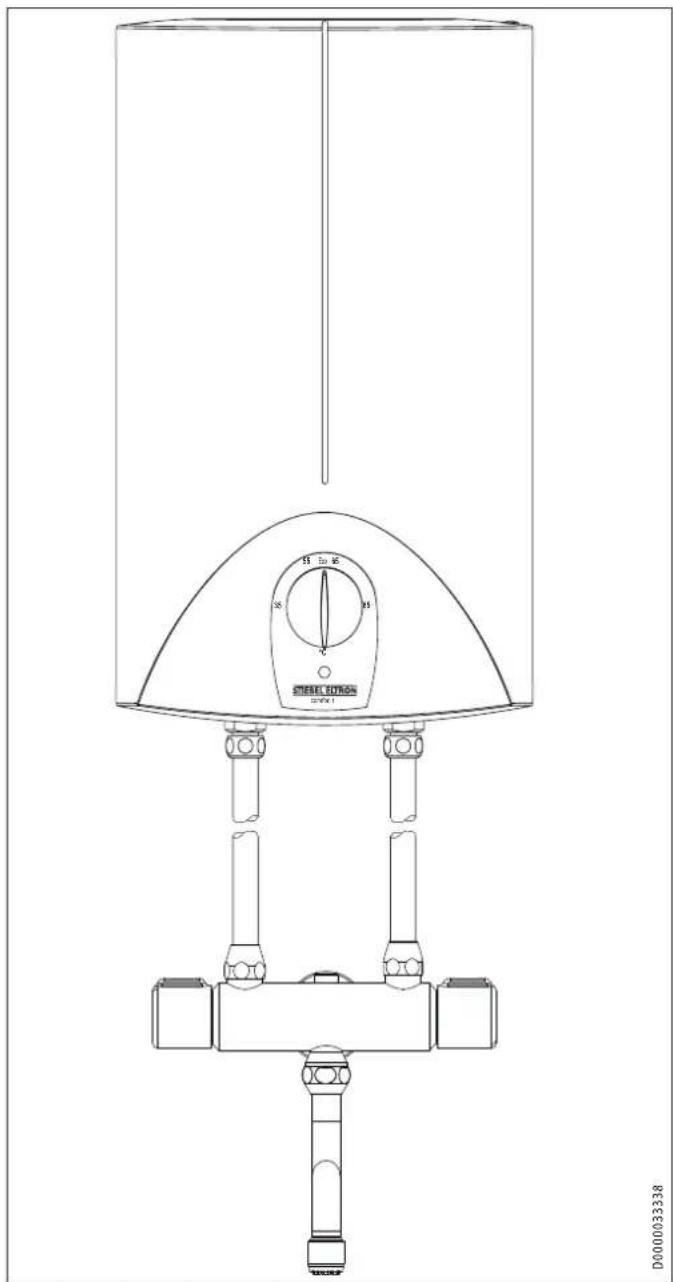

Eco D0000033338 Schrauben Sie die Wasserzulaufrohre zur Verbindung von Speicher und Armaturenkörper an. D0000033337

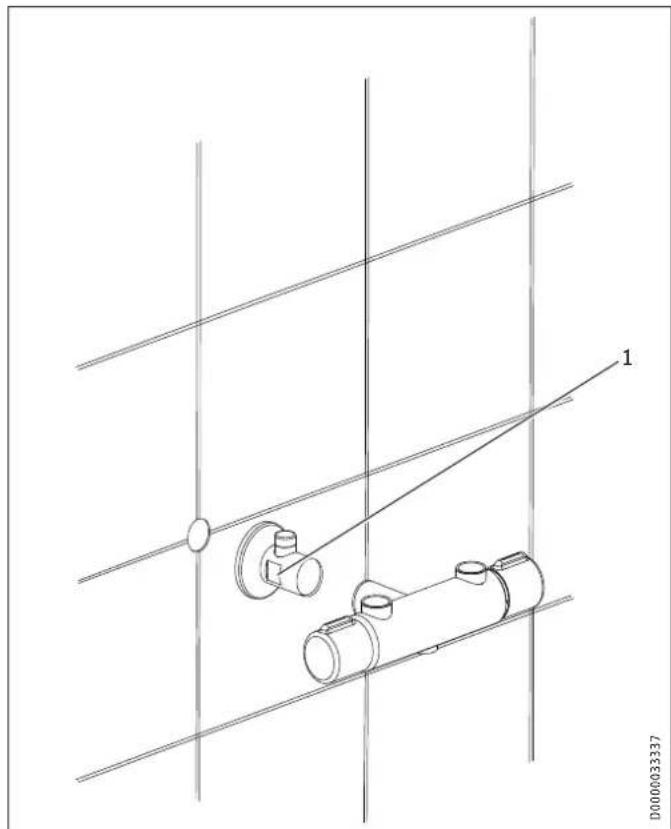

1 Schlüsselweite 24 Setzen Sie gegebenenfalls bei Speichern mit mehr als 30 l Inhalt die Hahnverlängerung zwischen Wandanschluss und Armaturenkörper.6 | WKM | WDM |WBM www.stiebel-eltron.com INSTALLATION Inbetriebnahme D0000033336

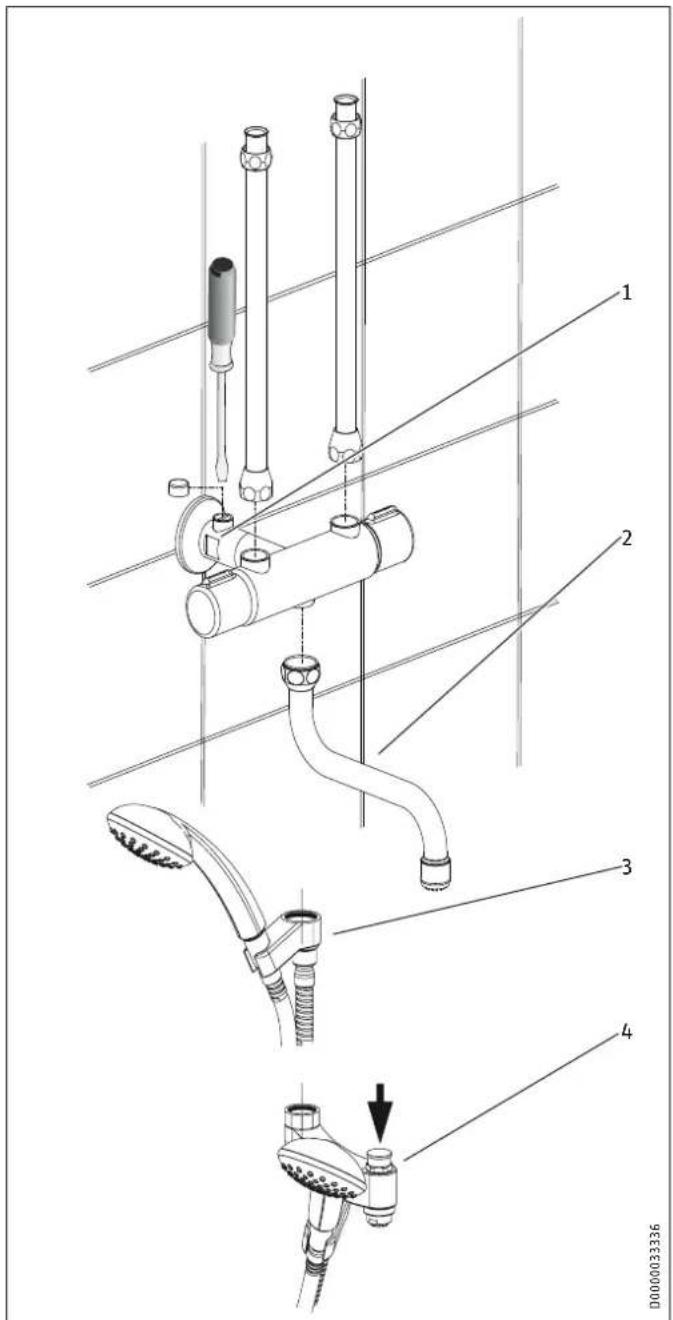

1 Drosselventil mit Einstellschraube 2 WKM 3 WDM 4 WBM Schrauben Sie an den Armaturenkörper: - WKM: Schwenkauslauf - WDM: Duschschlauch mit Halterung für die Handbrause - WBM: Schwenkarm mit Duschschlauch und Halterung für die Handbrause

Spülen Sie die Kaltwasserzulaufleitung gut durch. Füllen des Speichers: Öffnen Sie das Warmwasserventil. Warten Sie, bis Wasser austritt und schalten Sie den Speicher ein.

8.1 Kontrolle der maximalen Durchflussmenge

Sachschaden Beachten Sie bei drucklosen Speichern die maximale Durchflussmenge bei voll geöffnetem Entnahmeventil (siehe Kapitel „Technische Daten / Datentabelle“). Überschreitet der Durchfluss bei voll geöffneter Armatur die genannte Menge, drosseln Sie die Durchflussmenge über das Drosselventil im Wand- anschluss Nehmen Sie dazu die Abdeckkappe ab und drehen Sie die Einstellschraube mit einem Schraubendreher nach rechts.

9.1 Maße und Anschlüsse

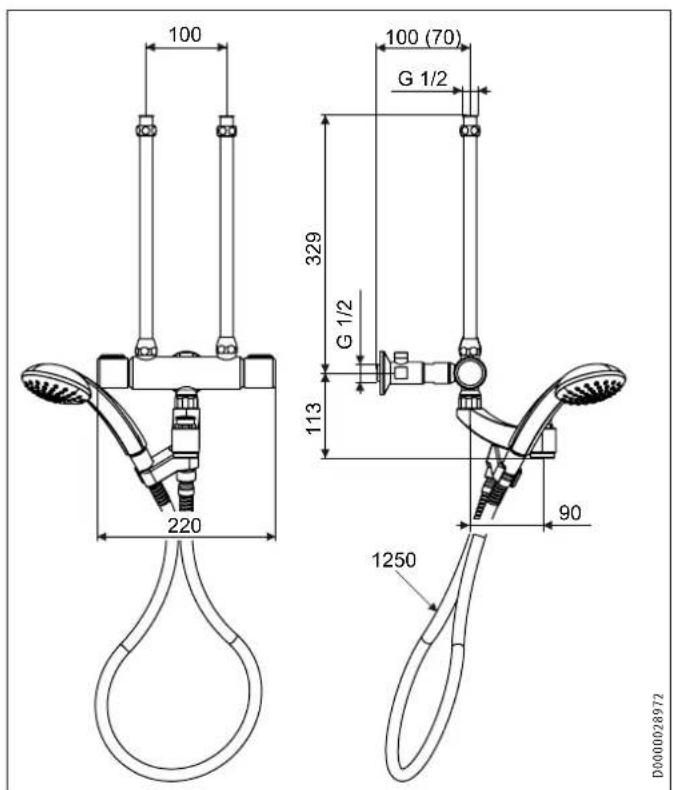

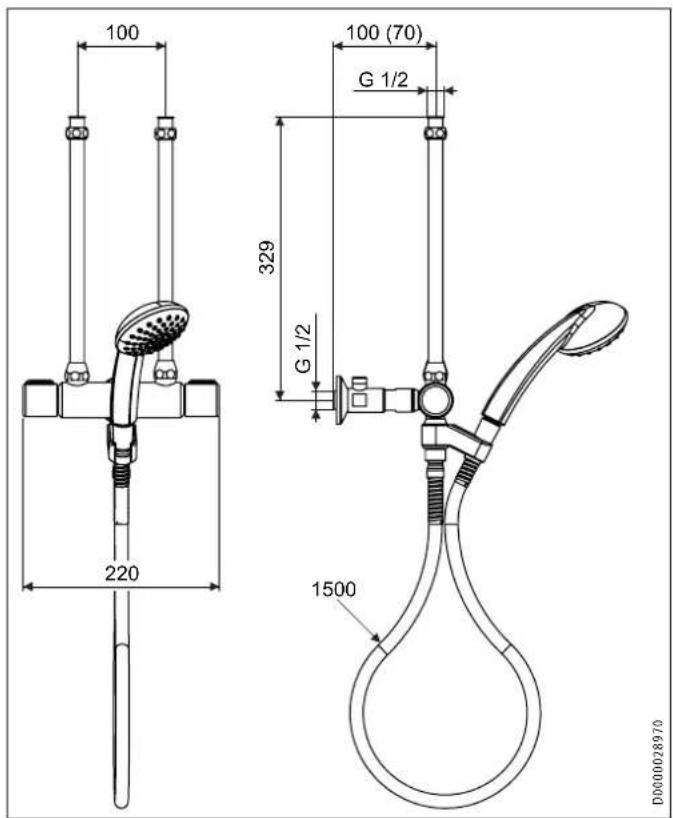

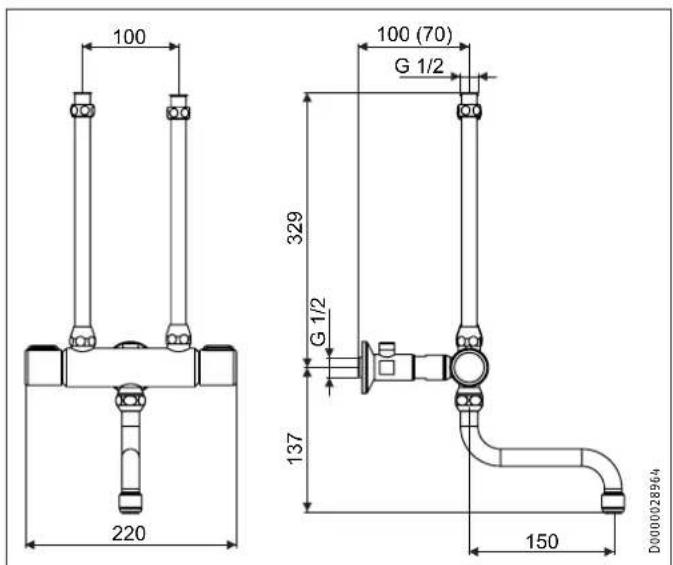

Anwendung Küche Dusche Wanne/Dusche Bauart offen offen offen Montageart Wandbatterie Wandbatterie Wandbatterie Oberfläche verchromt verchromt verchromt Max. Durchflussmenge l/min 18 18 18 Max. zulässiger Druck MPa 1 1 1 Ausladung mm 160 86 Beachten Sie, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil benötigen.8 | WKM | WDM |WBM www.stiebel-eltron.com
