P5732T - Sonnette de portes Emos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette sans fil avec bouton poussoir et carillon
Marque	Emos
Modèle	P5732T
Portée du signal	Jusqu'à 100 m à l'air libre (environ 20 m en intérieur)
Fréquence de transmission	433,92 MHz, 10 mW e.r.p. max.
Indice de protection du bouton	IP44 (étanche)
Appariement	Self-learning (apprentissage automatique)
Alimentation du carillon	3 piles alcalines AAA 1,5 V ou entrée micro USB 5 V/500 mA
Alimentation du bouton	1 pile lithium CR2032 3 V
Mélodies	Sélectionnable via bouton sur le carillon
Réglage du volume	Oui, par bouton sur le carillon
Nombre de boutons appairables	Plusieurs (répéter la procédure pour chaque)
Mémoire des appariements	Conservée même après changement de piles
Contenu de l'emballage	Carillon, bouton, ruban adhésif double face
Utilisation du carillon	Intérieur, locaux secs uniquement
Entretien et nettoyage	Chiffon doux humide avec savon doux ; pas de solvants agressifs
Sécurité	Ne pas exposer à des chocs, températures élevées, humidité ; retirer les piles en cas de non-utilisation prolongée ; ne pas utiliser par personnes non supervisées
Recyclage	Ne pas jeter avec les ordures ménagères ; utiliser des points de collecte
Conformité	Directive 2014/53/UE (déclaration sur emos.eu)
Matériaux d'installation	Fixation par adhésif double face ou vis (non fournies) ; éviter métal
Dimensions (bouton)	Non spécifiées
Poids	Non spécifié

FOIRE AUX QUESTIONS - P5732T Emos

Comment appairer le bouton au carillon ?

Insérez une pile CR2032 dans le bouton et 3 piles AAA dans le carillon. Appuyez longuement (5 secondes) sur le bouton du carillon jusqu'à ce que la LED rouge s'allume. Dans les 30 secondes, appuyez sur le bouton de la sonnette. Le carillon sonnera et l'appariement sera terminé.

Quelle est la portée de la sonnette ?

La portée peut atteindre 100 mètres en extérieur sans obstacles. Dans un environnement construit, elle peut être réduite à environ 20 mètres.

Le bouton est-il étanche ?

Oui, le bouton bénéficie d'un indice de protection IP44, ce qui le rend résistant aux projections d'eau. Il est conseillé de l'installer dans un endroit abrité pour une meilleure durée de vie.

Quel type de piles utiliser pour le carillon ?

Utilisez 3 piles alcalines AAA de 1,5 V. N'utilisez pas de piles rechargeables 1,2 V car la tension trop faible peut provoquer un dysfonctionnement. Vous pouvez également alimenter le carillon via un câble micro USB (5 V/500 mA) avec un adaptateur secteur non fourni.

Comment effacer la mémoire des boutons appariés ?

Retirez les piles du carillon ou débranchez le câble USB. Maintenez enfoncé le bouton du carillon tout en remettant les piles ou en branchant le câble. Après environ 5 secondes, la LED rouge s'allume puis s'éteint : la mémoire est effacée.

Puis-je installer le bouton sur une surface métallique ?

Non, évitez d'installer le bouton sur des surfaces métalliques ou des matériaux contenant du métal (cadres de fenêtres, portes métalliques). Cela pourrait bloquer le signal radio et empêcher le fonctionnement.

Comment changer la mélodie du carillon ?

Sur le carillon, appuyez sur le bouton de changement de mélodie (repère 1 sur la figure du carillon) pour parcourir les mélodies disponibles.

Que faire si le carillon ne sonne pas ?

Vérifiez que les piles sont installées correctement (polarité respectée) et qu'elles sont chargées. Assurez-vous que le bouton est appairé. Testez la portée. Si le problème persiste, réinitialisez la mémoire et réappairez les boutons.

Le carillon peut-il être utilisé avec plusieurs boutons ?

Oui, vous pouvez appairer plusieurs boutons au même carillon. Répétez la procédure d'appariement pour chaque bouton. Le carillon mémorise tous les boutons appairés.

Comment installer le bouton au mur ?

Démontez l'embase d'installation du bouton. Fixez-la au mur à l'aide du ruban adhésif double face fourni ou de vis (non fournies). Reclipez le bouton sur l'embase. Assurez-vous que l'emplacement est protégé des intempéries.

MODE D'EMPLOI P5732T Emos

Ce bouton a été conçu pour un carillon sans fil de type P5732.

Spécifications

Portée du signal : jusqu'à 100 m à l'air libre (dans un espace construit, elle pourra tomber à 20 % de cette valeur)

Fréquence de la transmission : 433,92 MHz, 10 mW e. r. p. max.

Bouton : étanche; indice de protection IP44

Appariement du carillon aux boutons : fonction de «self-learning»

Alimentation du carillon : 3 piles de 1,5 V (de type AAA), entrée micro USB 5 V/500 mA

Alimentation du bouton : 1 pile de 3 V (de type CR2032)

Contenu des fournitures : ruban adhésif double face

Description du carillon

(voir la Fig. 1)

1 – bouton permettant de changer de mélodie 2 – bouton de réglage du volume 3 – entrée micro USB pour une alimentation en 5 V/500 mA 4 - diode LED du carillon 5 – orifice de suspension 6 – compartiment destiné aux piles

(Voir la Fig. 2)

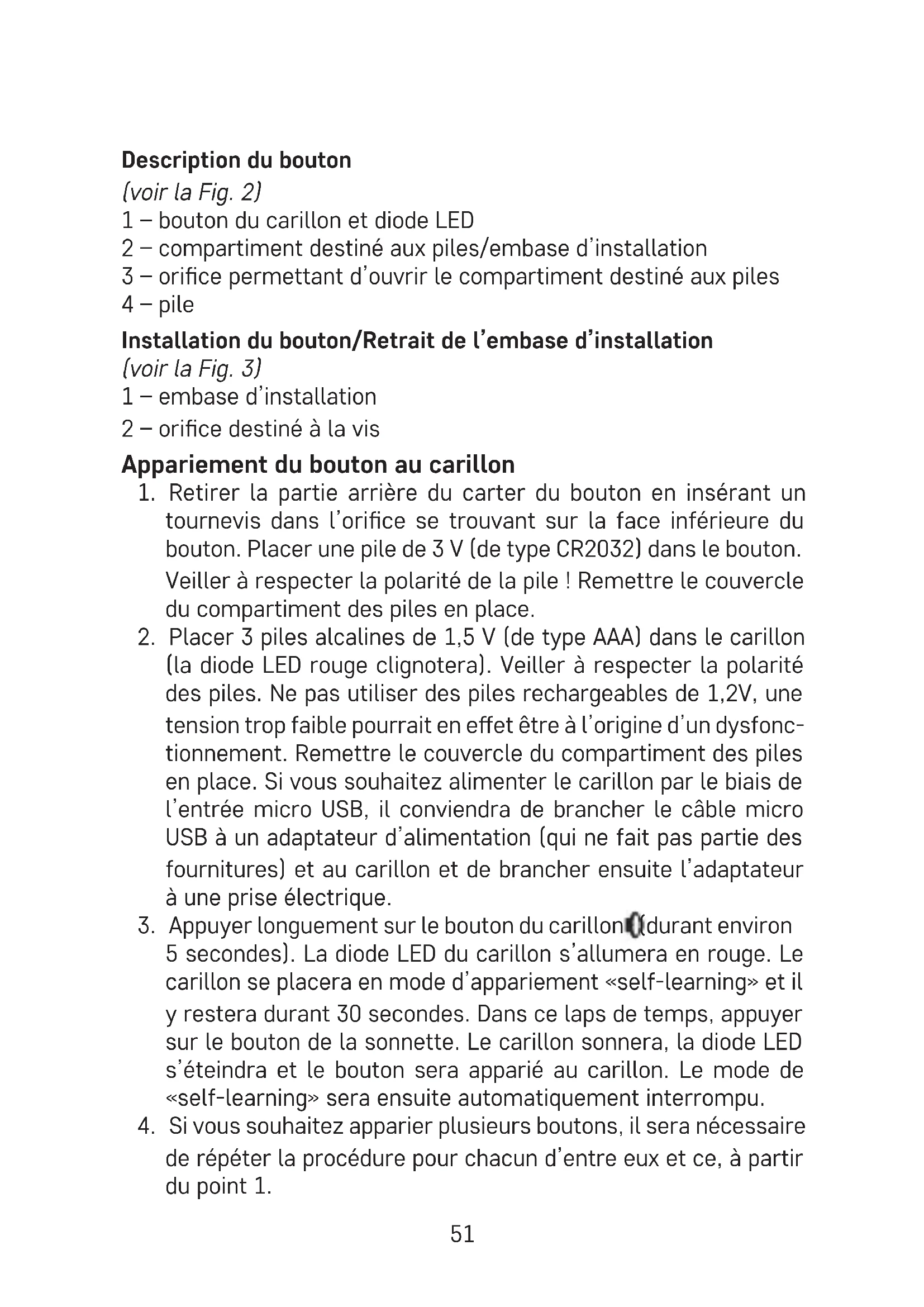

1 – bouton du carillon et diode LED 2 – compartiment destiné aux piles/embase d'installation 3 – orifice permettant d'ouvrir le compartiment destiné aux piles 4 - pile

(Voir la Fig. 3)

1 - embase d'installation

2 – orifice destiné à la vis

Appariement du bouton au carillon

1. Retirer la partie arrière du carter du bouton en insérant un tournevis dans l'orifice se trouvant sur la face inférieure du bouton. Placer une pile de 3 V (de type CR2032) dans le bouton. Veiller à respecter la polarité de la pile ! Remettre le couvercle du compartiment des piles en place.
2. Placer 3 piles alcalines de 1,5 V (de type AAA) dans le carillon (la diode LED rouge clignotera). Veiller à respecter la polarité des piles. Ne pas utiliser des piles rechargeables de 1,2V, une tension trop faible pourrait en effet être à l'origine d'un dysfonctionnement. Remettre le couvercle du compartiment des piles en place. Si vous souhaitez alimenter le carillon par le biais de l'entrée micro USB, il conviendra de brancher le câble micro USB à un adaptateur d'alimentation (qui ne fait pas partie des fournitures) et au carillon et de brancher ensuite l'adaptateur à une prise électrique.
3. Appuyer longuement sur le bouton du carillon (durant environ 5 secondes). La diode LED du carillon s'allumera en rouge. Le carillon se placera en mode d'appariement «self-learning» et il y restera durant 30 secondes. Dans ce laps de temps, appuyer sur le bouton de la sonnette. Le carillon sonnera, la diode LED s'éteindra et le bouton sera apparié au carillon. Le mode de «self-learning» sera ensuite automatiquement interrompu.
4. Si vous souhaitez apparier plusieurs boutons, il sera nécessaire de répéter la procédure pour chacun d'entre eux et ce, à partir du point 1.

Commentaire : Le carillon est équipé d'une mémoire intérieure dans laquelle les codes des boutons actuellement appariés sont sauvegardés. Lors du remplacement de la pile, il ne sera donc pas nécessaire de reprocéder à l'appariement. Chaque fois que vous introduirez des piles dans le carillon, vous entendrez la mélodie qui est actuellement réglée.

Effacement de la mémoire des boutons appariés

1. Retirer les piles du carillon ou débrancher le câble micro USB.
2. Appuyer sur le bouton et le maintenir enfoncé.
3. Introduire des piles dans le carillon ou raccorder le câble (tout en maintenant le bouton enfoncé).
4. Après environ 5 secondes, la diode LED rouge du carillon s'allumera.
5. Relâcher le bouton, la diode LED rouge s'éteint.
6. La mémoire de tous les boutons appariés est maintenant effacée.

Installation du bouton du carillon (émetteur)

1. Apparier tout d'abord le bouton au carillon.
2. Avant d'installer le bouton, vérifier que l'ensemble fonctionnera convenablement à l'endroit que vous avez sélectionné.
3. Démonter l'embase d'installation du compartiment destiné aux piles - voir la figure.
4. Fixer la partie arrière de l'embase au mur à l'aide d'un ruban adhésif double face (fourni) ou à l'aide de deux vis. Même si le bouton a été conçu pour résister aux intempéries, nous vous recommandons de l'installer à un endroit où il sera protégé, par exemple dans une niche.
5. Remettre l'embase d'installation sur le bouton.
6. Appuyer sur le bouton du carillon pour sonner. Cette action est accompagnée par le fait que la diode LED rouge de signalisation s'allume, ce qui signifie que le bouton a envoyé un signal radio. Le carillon joue la mélodie ayant été sélectionnée.

Commentaire : Le bouton du carillon (émetteur) peut être installé sans aucun problème sur du bois ou sur un mur en briques. Il conviendra cependant de ne jamais installer le bouton sur des objets métalliques ou sur des matériaux qui contiennent du métal (comme les structures en plastique des fenêtres et des portes qui

renferment un châssis métallique). L'émetteur pourrait en effet ne pas fonctionner correctement.

Entretien et maintenance

Ce carillon digital sans fil est un dispositif électronique sensible, il sera donc nécessaire de respecter les mesures et consignes suivantes :

- Le carillon (récepteur) n'a été conçu que pour être utilisé à l'intérieur, dans des locaux secs.

- Vérifier de temps en temps que le bouton du carillon fonctionne correctement et remplacer les piles suffisamment à temps. N'utiliser que des piles alcalines de qualité et répondant aux paramètres prescrits.

- Si vous prévoyez de ne pas utiliser votre sonnette durant une longue période, il conviendra de retirer les piles du carillon et du bouton.

- Ne pas exposer le bouton ni le carillon à des chocs ou des coups importants.

- Ne pas exposer le bouton ni le carillon à des températures élevées, au rayonnement solaire direct ou à l'humidité.

- Pour le nettoyage, utiliser un chiffon doux humide avec un peu de savon, ne pas utiliser de produits de nettoyage agressifs ni de solvants.

- Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et,

par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P5732T est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www. emos. eu/download.
